工商业储能电站管理解决方案

acrelpsl

Acrel-2000MG储能能量管理系统是安科瑞专门针对工商业储能电站研制的本地化能量管理系统。有以下功能特点：

①实现了储能电站的数据可视化监控；

②策略管理，支持多种控制策略选择，包含计划曲线、削峰填谷、需量控制、防逆流等；

③可以实现下级各储能单元的统一监控和管理，还可以实现与上级调度系统数据交互，远程监控与运维。

功能：实现了储能电站的数据采集、处理、存储、查询与分析、可视化监控、报警管理、统计报表、策略管理、历史曲线等功能。其中策略管理支持多种控制策略选择，包含计划曲线、削峰填谷、需量控制、防逆流等。该系统不仅可以实现下级各储能单元的统一监控和管理，还可以与上级调度系统和云平台进行数据通讯与交互，既能接受上级调度指令，又能满足远程监控与运维，确保储能系统安全、稳定、可靠、经济运行。同时，系统对电池组性能进行实时监测及历史数据分析，根据分析结果采用智能化的分配策略对电池组进行充放电控制，优化电池性能，提高电池寿命。

数据采集及处理：通过测控单元与储能装置、电池管理系统（BMS）、汽车充电桩、风机逆变器、光伏逆变器等进行实时信息的采集和处理，实时采集模拟量、开关量。

监视报警：具有事故报警和预告报警功能。事故报警包括非正常操作引起的断路器跳闸和保护装置动作信号；预告报警包括一般设备变位、状态异常信息或电芯过压、电芯欠压、电池簇过压告警、电池簇欠压告警等，以保障储能系统运行安全。

运行监控：可提供重要参数的显示和必要操作，包括储能系统主要储能装机容量、单次充放电量与时间、SOC 曲线、收益及储能系统运行状态参数等，支持手动和自动控制，控制调节对象包括直流开关、各电压等级的电动操作开关、主要设备的启动退出、PCS 功率设定、装置运行参数设定等。

特点：终端采用加强型单元机箱，按抗强震动、强干扰设计，适应-0℃～50℃的宽温工作环境；终端集成电路全部采用工业级，具有很高的稳定性和可靠性，满足储能单元封闭运行的技术要求；终端硬件设计采用多种隔离、屏蔽措施，软件设计采用数字滤波技术和先进的保护算法及其他抗干扰措施，大大提高了装置的抗干扰性能；采集终端通讯方式多样，具备多路（可选）RS485 通讯接口、2 路以太网接口和 1 路调试接口，支持 IEC101、IEC103、IEC104、Modbus RTU/TCP 及私有协议等通讯协议，支持各类 PCS、BMS、保护测控等智能设备的通讯数据采集，可灵活实现与其他系统的接入；系统支持 Windows 操作系统，数据库采用 SQL Server。

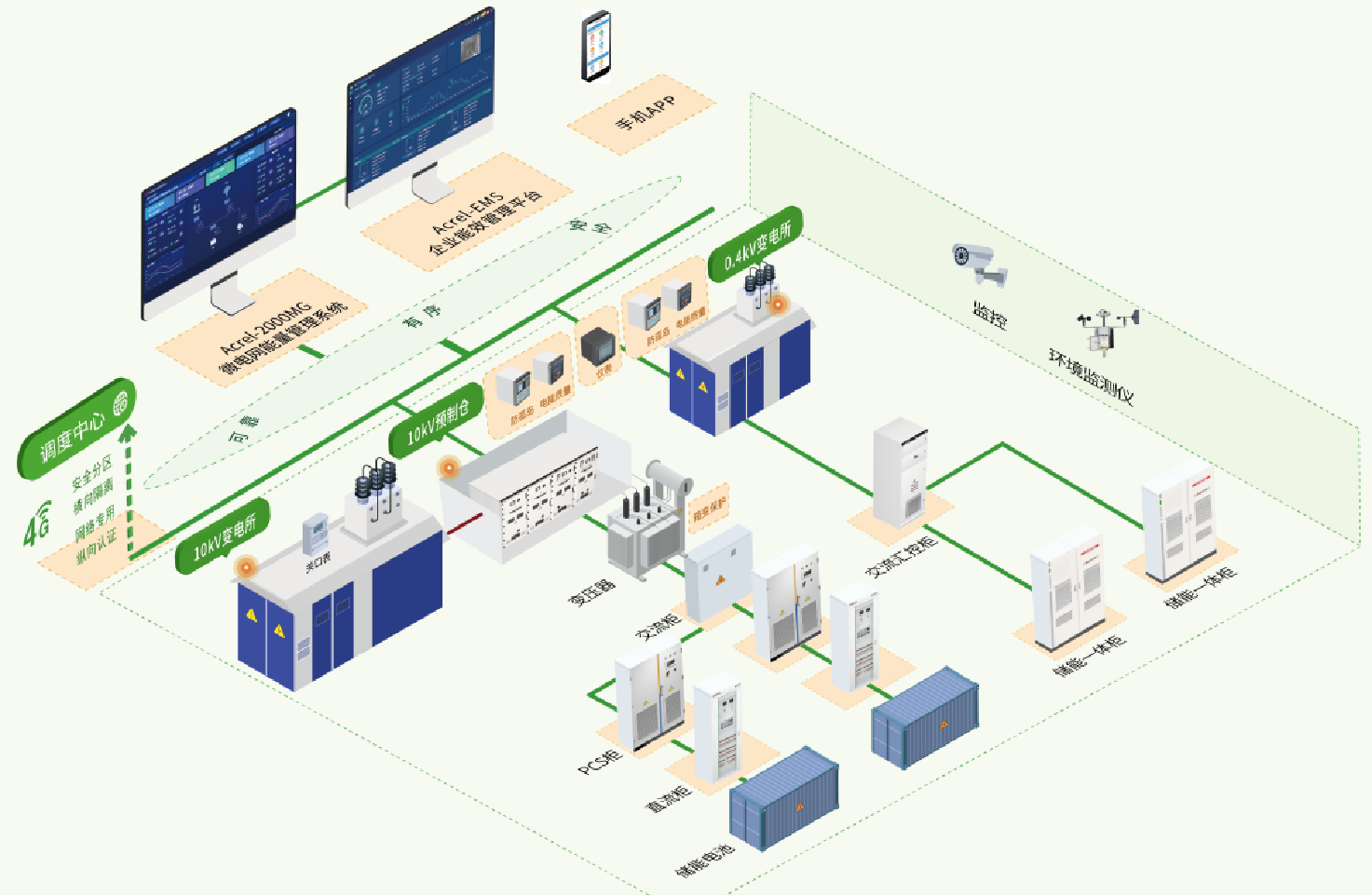

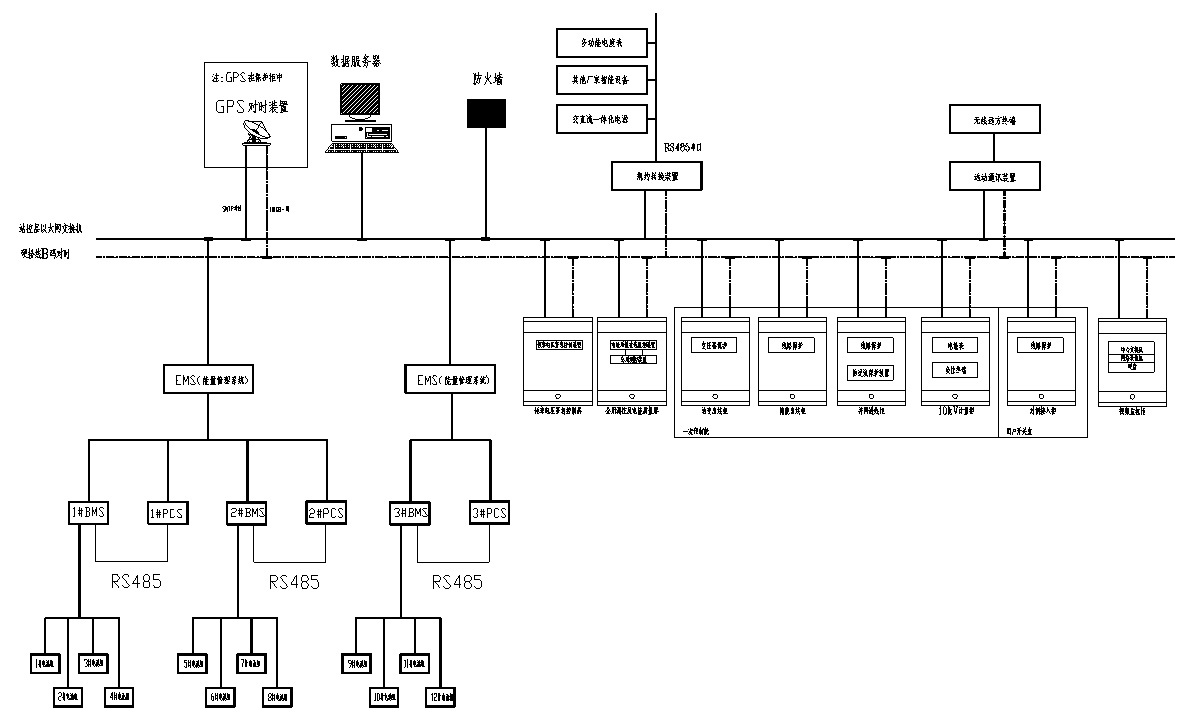

系统结构

系统功能

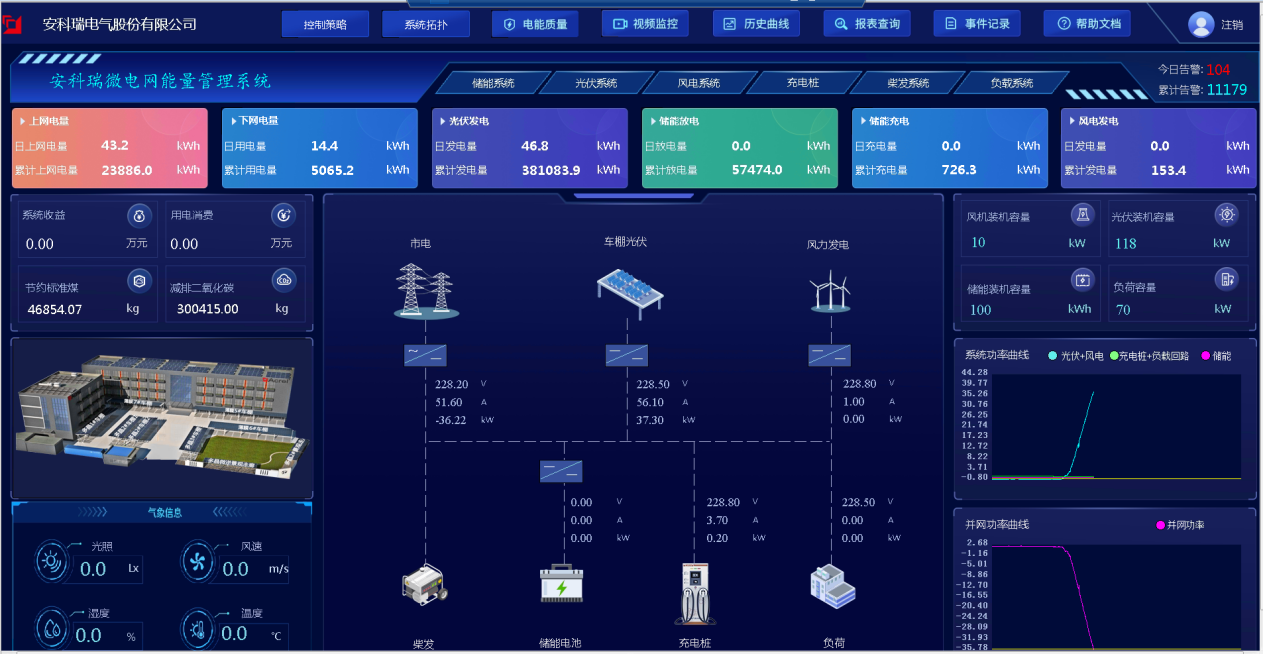

微电网的运行进行实时监管，包含市电、光伏、风电、储能、充电桩及用电负荷，同时也包括收益数据、天气状况、节能减排等信息。

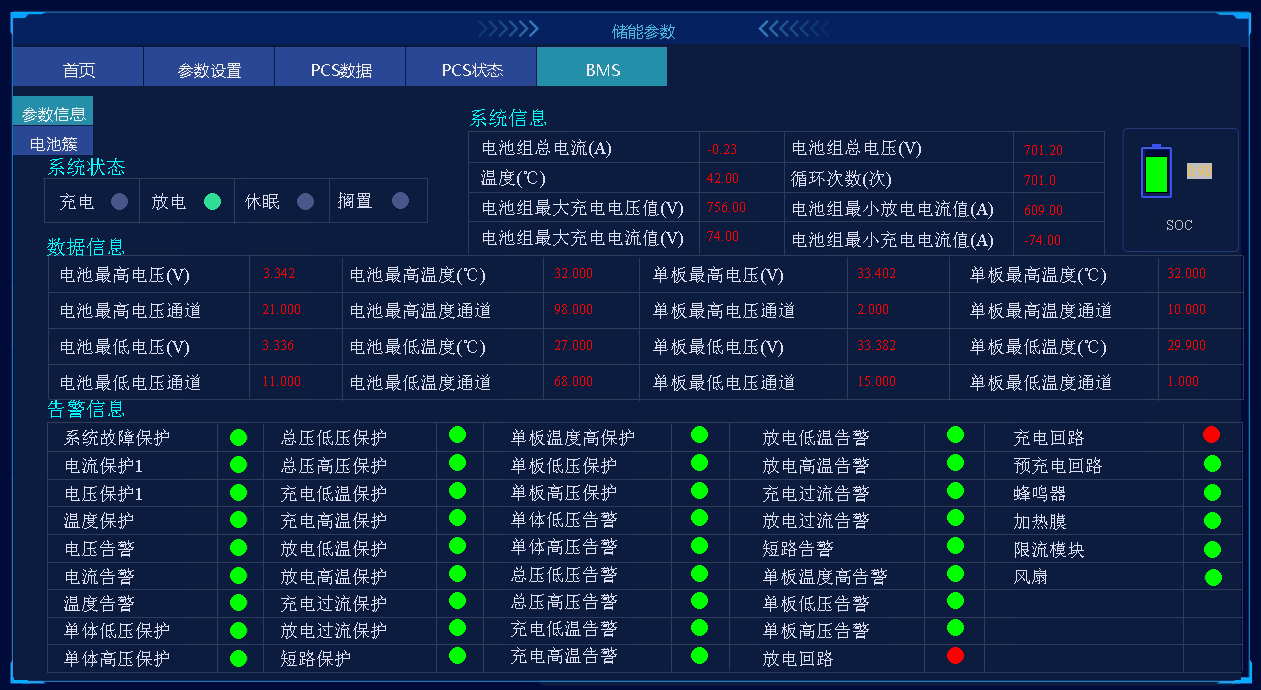

智能监控：对系统环境、光伏组件、光伏逆变器、风电控制逆变一体机、储能电池、储能变流器、用电设备等进行实时监测，全面掌握微电网系统的运行状况。

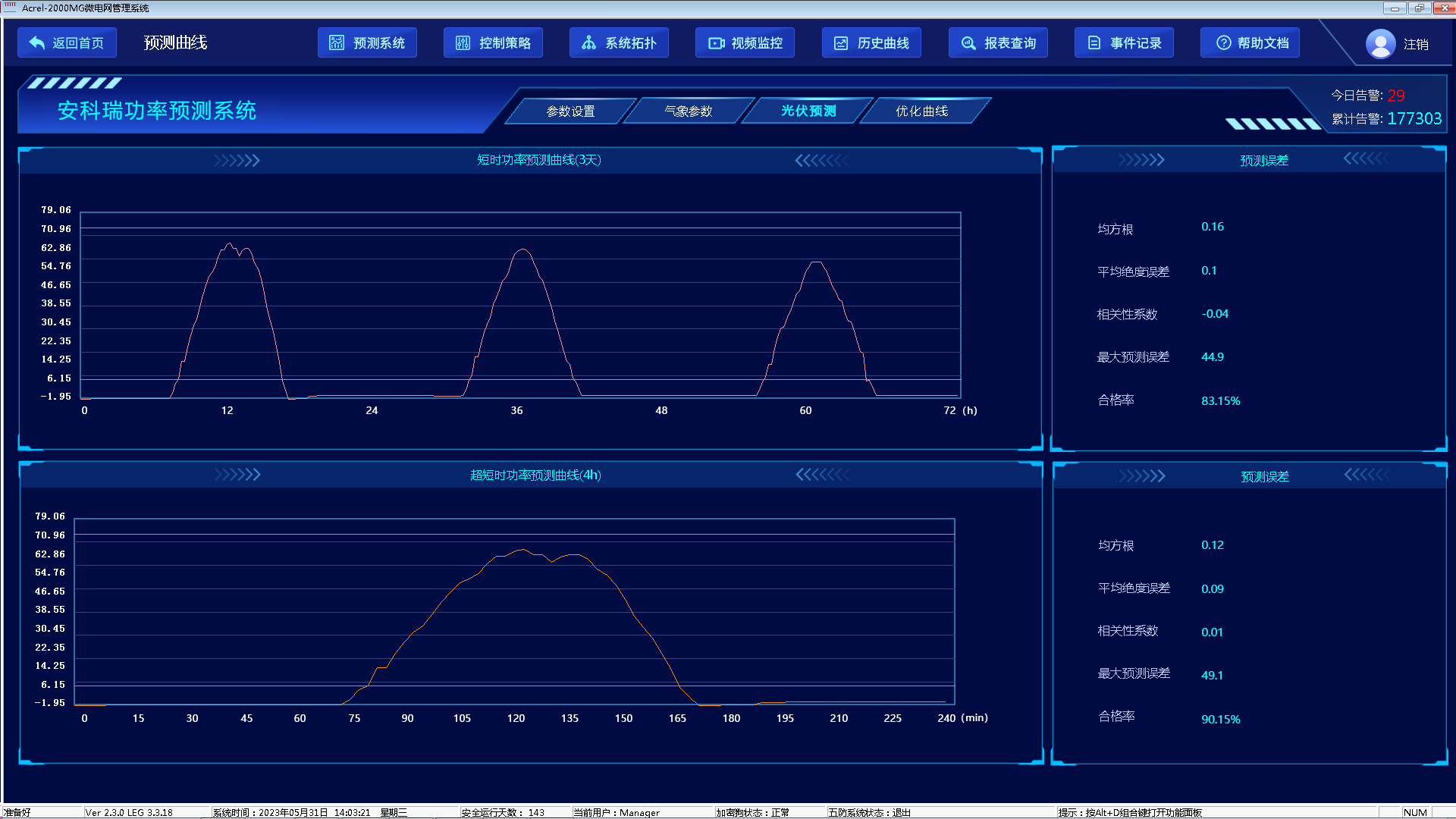

功率预测：对分布式发电系统进行短期、超短期发电功率预测，并展示合格率及误差分析。

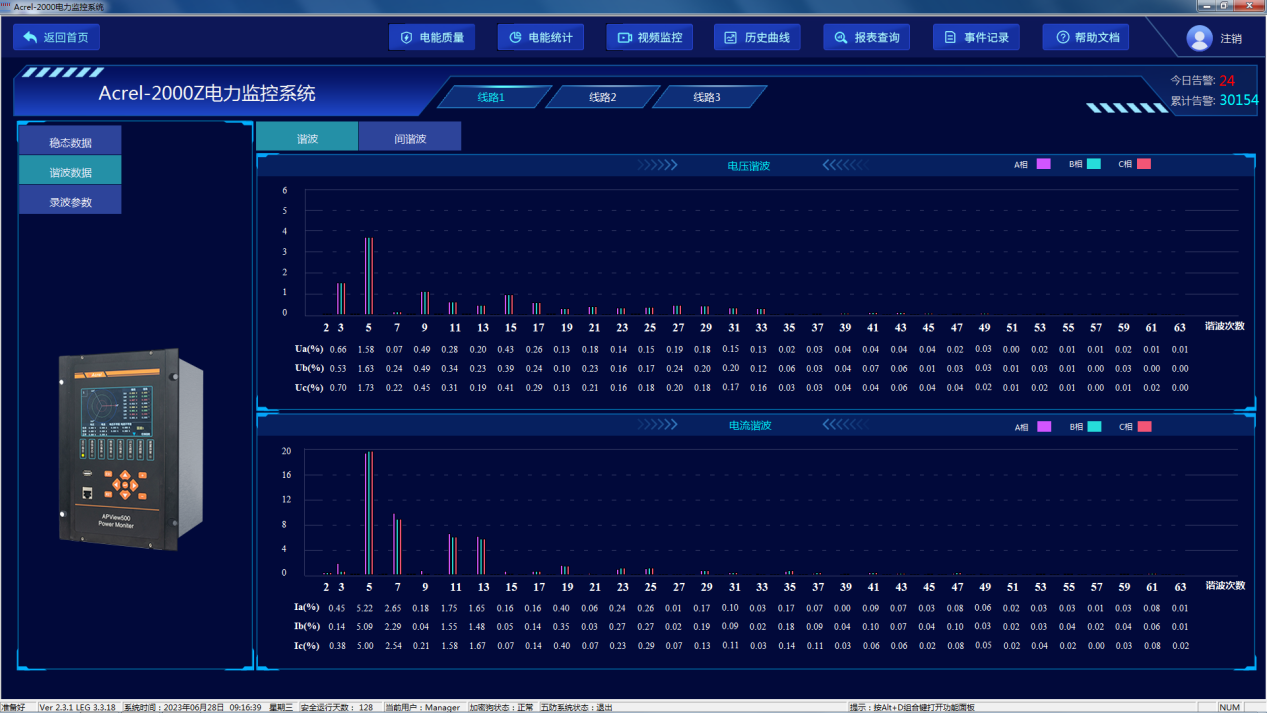

电能质量：实现整个微电网系统范围内的电能质量和电能可靠性状况进行持续性的监测。如电压谐波、电压闪变、电压不平衡等稳态数据和电压暂升/暂降、电压中断暂态数据进行监测分析及录波展示，并对电压、电流瞬变进行监测。

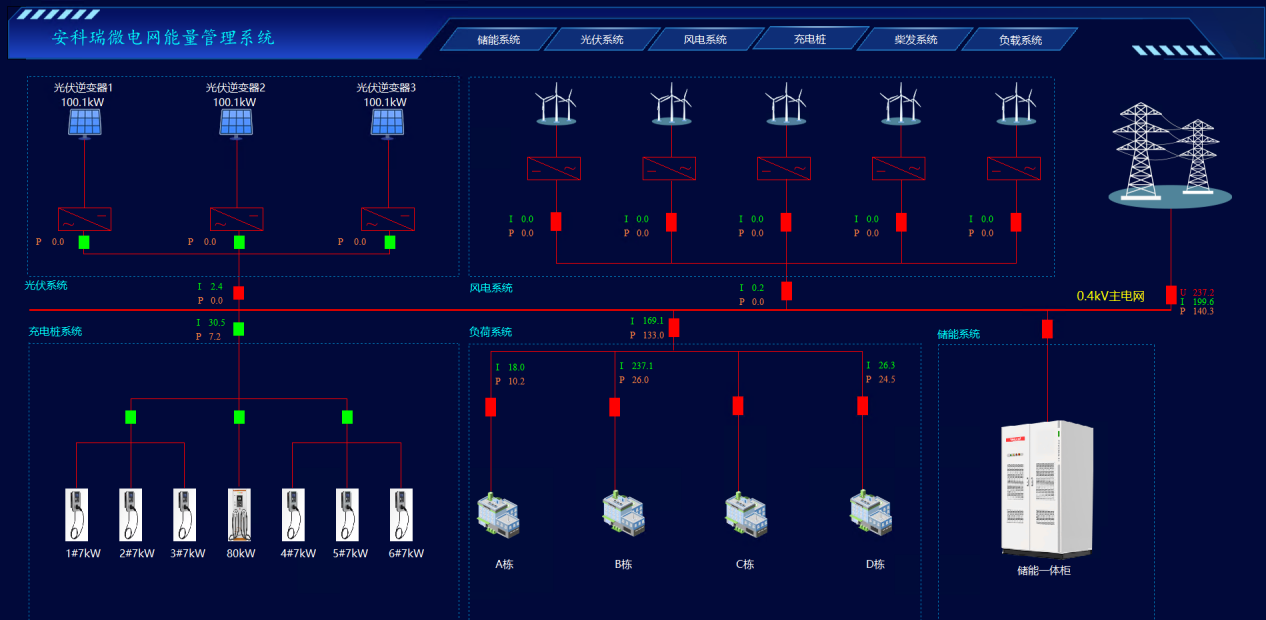

可视化运行：实现微电网无人值守，真正实现数字化、智能化、便捷化管理；对重要负荷与设备进行不间断监控。

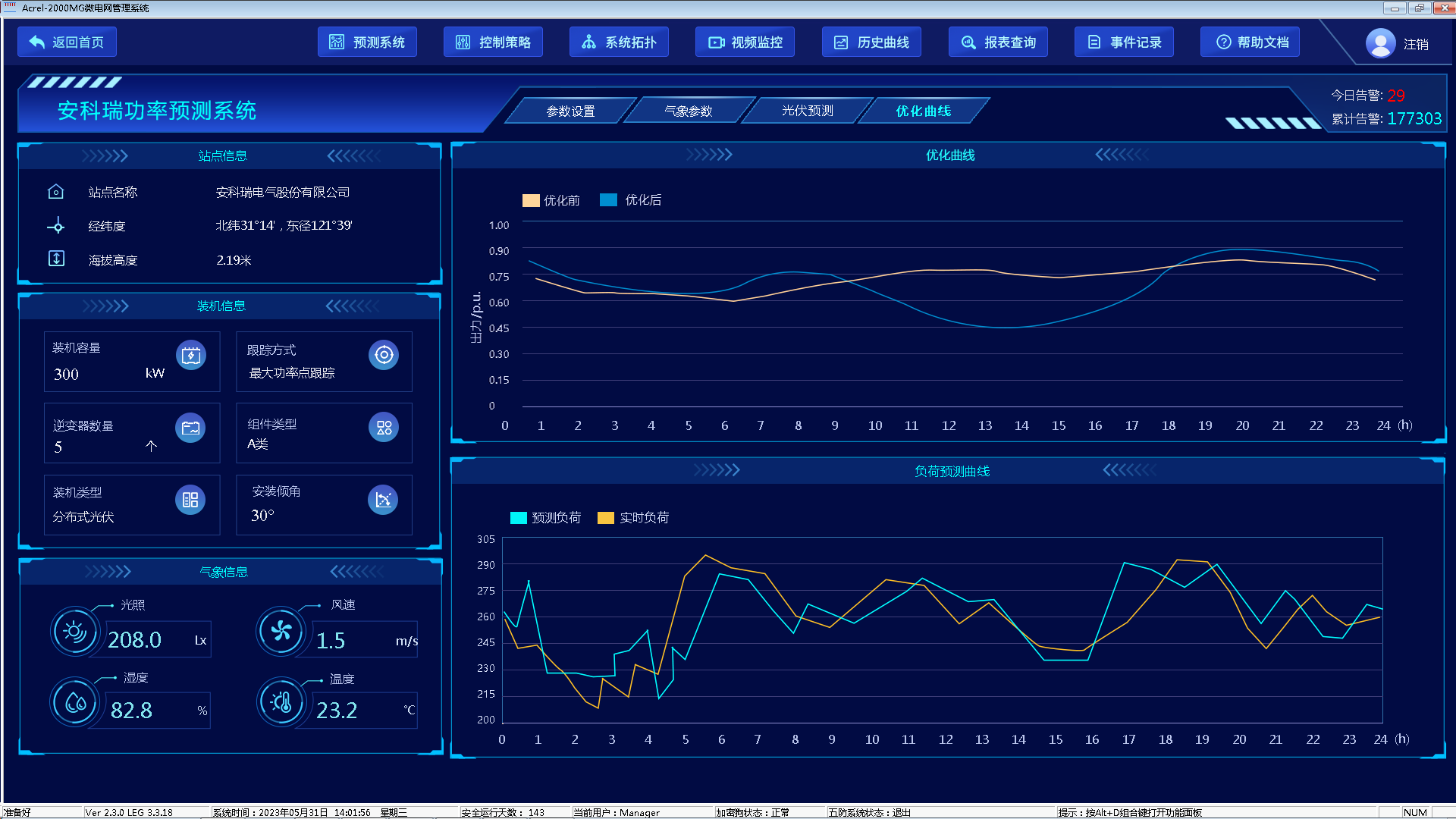

优化控制：通过分析历史用电数据、天气条件对负荷进行功率预测，并结合分布式电源出力与储能状态，实现经济优化调度，以降低尖峰或者高峰时刻的用电量，降低企业综合用电成本。

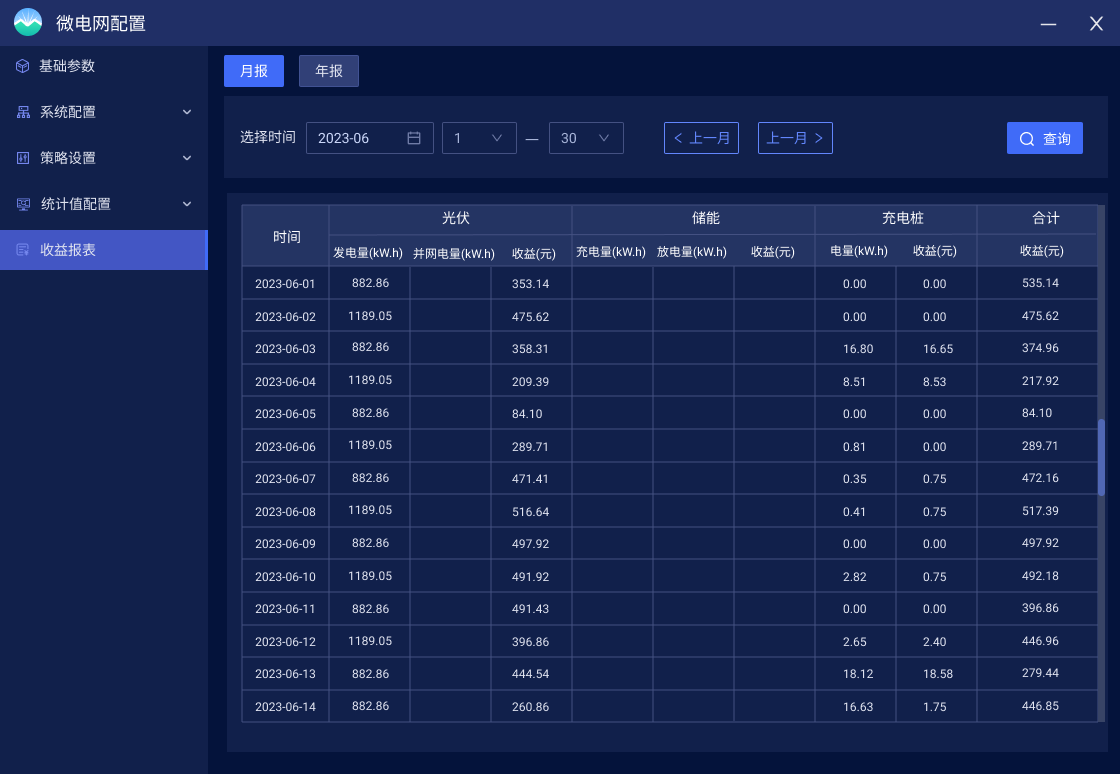

收益分析：用户可以查看光伏、储能、充电桩三部分的每天电量和收益数据，同时可以切换年报查看每个月的电量和收益。

能源分析：通过分析光伏、风电、储能设备的发电效率、转化效率，用于评估设备性能与状态。

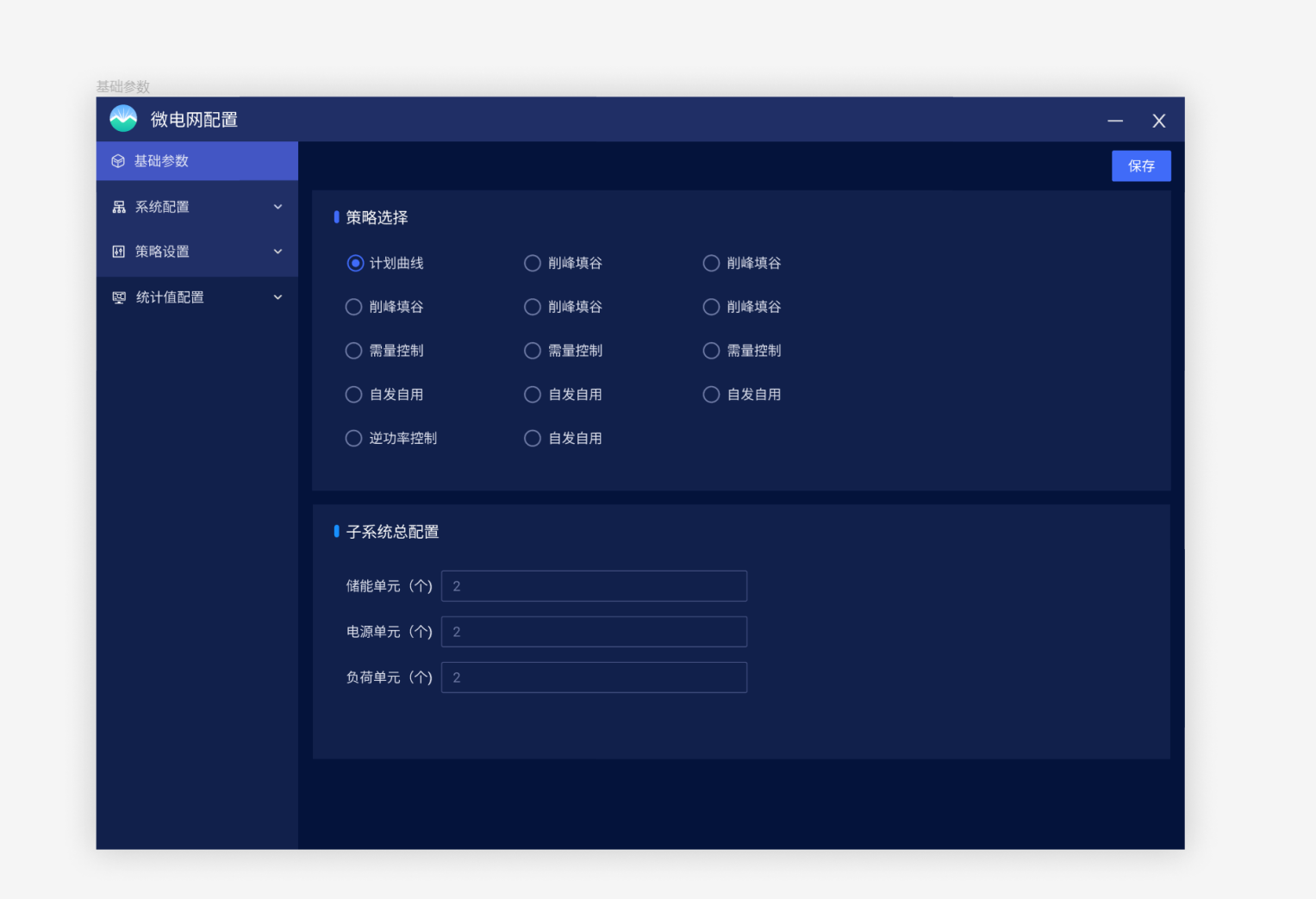

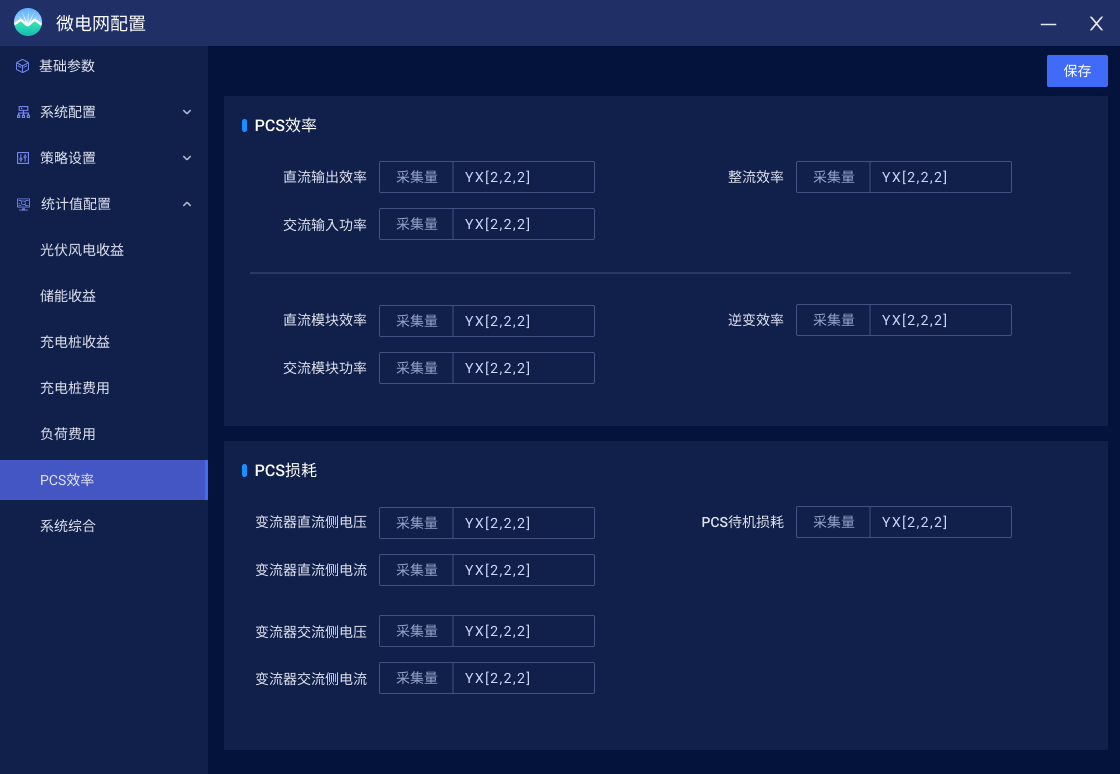

策略配置：微电网配置主要对微电网系统组成、基础参数、运行策略及统计值进行设置。其中策略包含计划曲线、削峰填谷、需量控制、新能源消纳、逆功率控制等。

配置清单

该系统适用于当前工商业小型储能电站项目的应用，能有效提升微电网运行的安全性，降低运行成本，并促进新能源的消纳和合理削峰填谷，减少电网建设投资。
