在使用CAD制图的过程中，弧长标注功能也是十分常用的CAD标注功能之一。一般情况下弧长标注的圆弧标记在标注文字的前面，但是想将圆弧标记放到文字上面该怎么操作？接下来给大家介绍一下浩辰CAD软件中修改CAD弧长标注中圆弧标记显示方式的方法教程。

修改CAD弧长标注中圆弧标记显示方式的操作步骤：

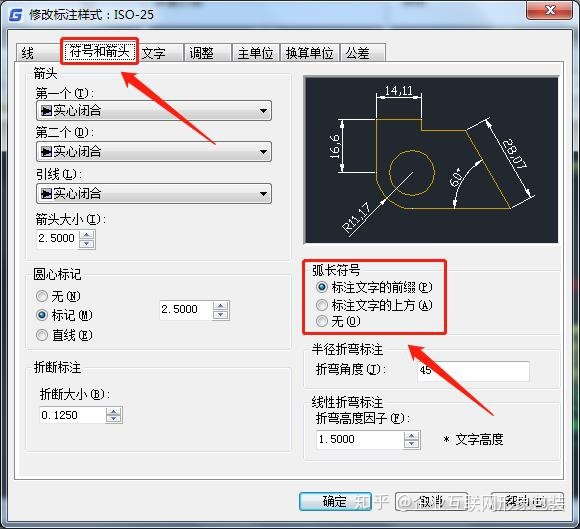

首先打开浩辰CAD软件，然后打开【标注样式管理器】——点击【修改】——切换到【符号和箭头】。如下图所示：

在设置CAD标注样式的时候，需要根据需要设置弧长符号的相应形式。选项有：标注文字的前缀（就是弧长标记放在前面）、标注文字的上方、无。

三种效果如下：

标记在文字前面

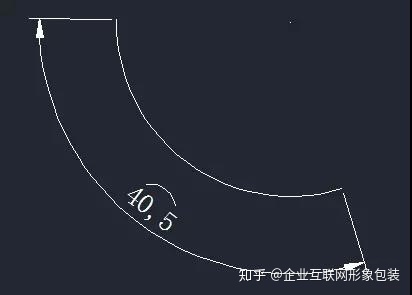

标记在文字上方

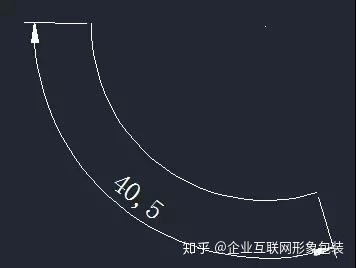

无标记

除了标注样式管理器中的设置外，浩辰CAD还提供了可临时调整弧长标记形式的变量：DIMARCSYM。也就是即使使用相同的标注样式，也可以通过单独调整DIMARCSYM这个变量来改变弧长标注的效果，下面简单给大家介绍一下这个变量设置对弧长标注的影响。

1.首先打开浩辰CAD软件，然后在命令行输入DIMARCSYM，回车或空格，输入0、1或2后回车。

2.DIMARCSYM的默认值是0，将圆弧标记显示在尺寸文字的前面。

如果将此变量设置为1，圆弧标记会显示在尺寸文字的上方。

如果将此变量设置为2，将不显示圆弧标记。

以上就是浩辰CAD软件中修改CAD弧长标注中圆弧标记显示方式的操作步骤，希望对大家有所帮助，其他CAD软件操作步骤类似。
