双代号网络计划

（一）基本概念

★ 1.箭线（工作）

在双代号网络图中，任意一条实箭线都要占用时间，并多数要消耗资源。

在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要应用虚箭线。虚箭线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。

箭线可以为直线、折线或斜线，但其行进方向均应从左向右。

★2.节点（又称结点、事件）

（1）起点节点

即网络图的第一个节点，它只有外向箭线

（2）终点节点

即网络图的最后一个节点，它只有内向箭线

（3）中间节点

即网络图中既有内向箭线，又有外向箭线的节点。

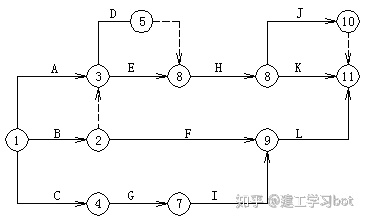

双代号网络图中，节点应用圆圈表示，并在圆圈内标注编号。一项工作应当只有唯一的一条箭线和相应的一对节点，且要求箭尾节点的编号小于其箭头节点的编号，即i＜j。网络图节点的编号顺

序应从小到大，可不连续，但不允许重复。

★3.线路

在各条线路中，有一条或几条线路的总时间最长，称为关键路线，一般用双线或粗线标注。其他线路长度均小于关键线路，称为非关键线路。

（1）线路查看规则：

从头往后，顺着箭线，编号从小到大

只看发车，逢叉先上查！

（2）三关：

关键线路，关键工作，关键节点

关键线路：是总的持续时间最长的线路

关键工作：指的是总时差最小的工作

总时差= min ( 计划工期-本工作所处线路总的持续时间）

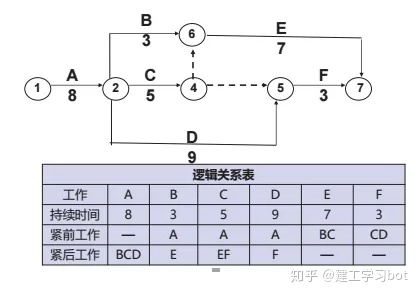

★4.逻辑关系

（1）工艺关系

生产性工作之间由工艺过程决定的，非生产性工作之间由工作程序决定的先后顺序称为工艺关系。

（2）组织关系

工作之间由于组织安排需要或资源（人力、材料、机械设备和资金等）调配需要而确定的先后顺序关系称为组织关系。

（二）绘图规则

1、双代号网络图必须正确表达已确定的逻辑关系。

2、双代号网络图中，不允许出现循环回路。所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。

错误示范图2-1a

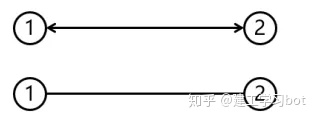

3、双代号网络图中，在节点之间不能出现带双向箭头或无箭头的连线。

错误示范3-1

4、双代号网络图中，不能出现没有箭头节点或没有箭尾节点的箭线。

错误示范4-1

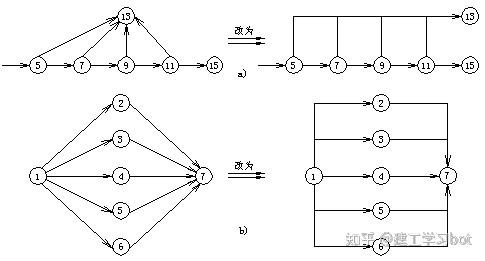

5、当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）。

网络图的母线表示方法图5-1

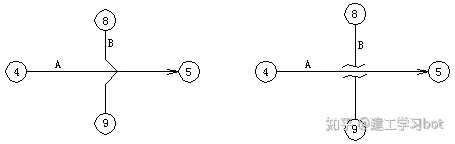

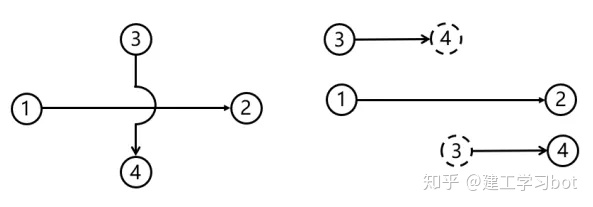

6、绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法。如图所示：

图6-1

图6-2

7、双代网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。

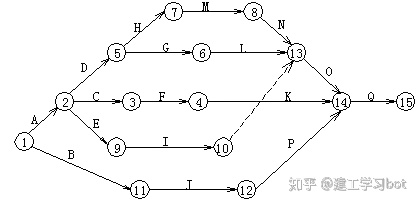

如图12-6，节点①，②，③都表示计划的开始，⑿，⒀，⒁都表示计划的完成，这是错误的。应引入虚工作，改成图12-7所示的形式，这时①为计划的原始节点，⑾为计划的结束节点，其余节点均为中间节点。

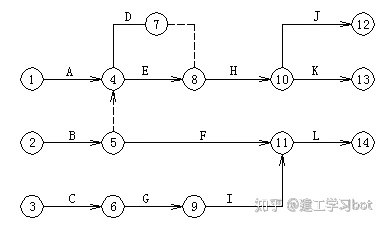

错误示例图7-1

图7-1的正确形式 图7-2

8、双代号网络图应条理清楚，布局合理。

例如，网络图中的工作箭线不宜画成任意方向或曲线形状，尽可能用水平线或斜线；关键线路、关键工作尽可能安排在图面中心位置，其他工作分散在两边；避免倒回箭头等。

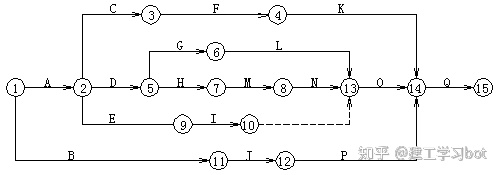

在正式绘图以前，应先绘出草图，然后再作调整，在调整过程中要做到突出重点工作，即尽量把关键线路安排在中心醒目的位置(如何找出关键线路见后面的有关内容)，把联系紧密的工作尽量安排在一起，使整个网络条理清楚，布局合理。如图12-18所示，b图由a图整理而得，看起来比a图整齐而合理。

原始草图8-1

整理后的网络图8-2

---
