74HC154是一个16路的译码器，内部采用高速CMOS器件，具有高速度、低功耗的特点，它有4位地址输入，16个互斥的低有效输出和两个G1、G2控制管脚。它编程简单，用户可以编程控制4个地址输入来选择Y0-Y16的其中一路输出，在LED数码管和LED显示屏矩阵公共端动态刷新，经常使用此芯片。它的价格也不低，一般在1到2元之间。

管脚定义

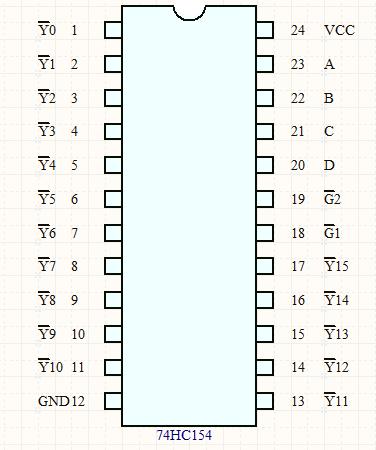

24管脚的芯片

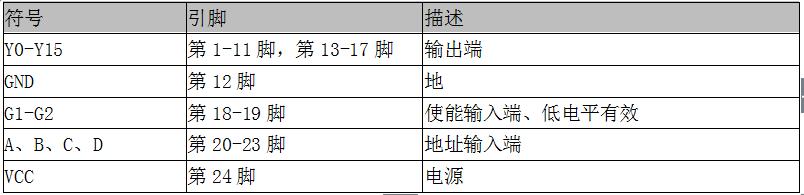

管脚定义

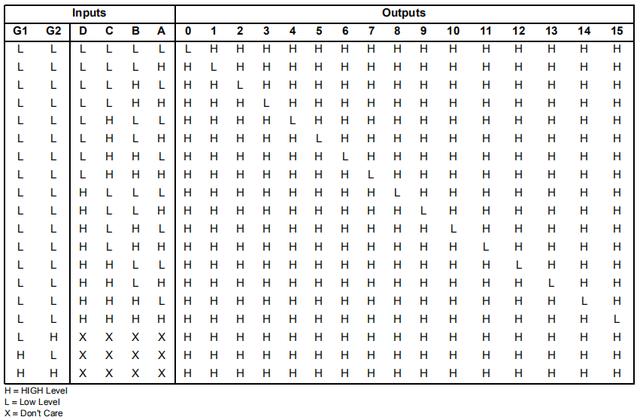

真值表

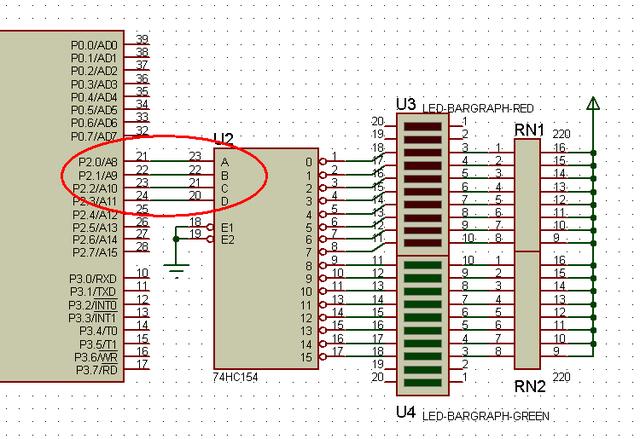

电器连接

第20-23脚A、B、C、D地址输入端连接单片机的P20、P21、P22、P22。第18-19脚G1、G2使能输入端需接地，地电平有效，若有不接地，输出则都为高。第1-11脚与第13-17脚Y0-Y15接外部设备驱动，当G1.G2接地时，输出端有且只有一个输出为低电平，其他的为高电平。一个74HC154可充当一个1-16的多路分配器，广泛应用驱动LED数码管共阴极，LED矩阵显示屏公共端等等。

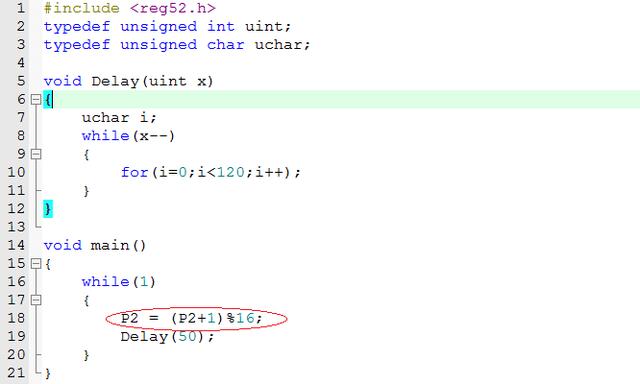

程序展示

如上图所示，初始化状态A、B、C、D地址管脚输出都为0，此时Y0输出为0；在正常工作状态下，改变地址数据从0到15，对应输出为Y0到Y15，低电平有效。所有它的程序控制相对简单，控制地址去选择输出对应的管脚，若要选择Y8输出低电平，那么A、B、C、D则为0、0、0、1,可以写成P2 = 0x08或者P2 = (P2&0xF0)|0x08。接下去做一个实验，编程代码让地址数据从0到15，对应Y0到Y15输出LED灯光依次点亮。

实验展示

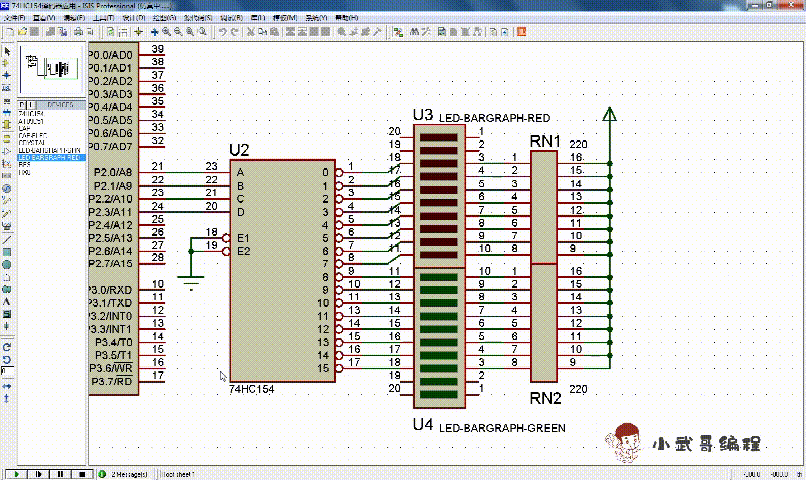

以上程序编译成功后，在Proteus上仿真输出结果，两排LED发光二极管依次被点亮，74HC154正常工作，本次实验到此完成，希望能帮助到大家理解芯片应用，多关注、多来这里多看看。

实验输出
