本教程将通过VOF模型模拟空气、水和甘油三相流动问题。

 1     启动Workbench并建立分析项目

(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 19.2→Workbench命令，启动Workbench 19.2，进入ANSYS Workbench 19.2界面。

(2)双击主界面Toolbox(工具箱)中的Analysis systems→Fluid Flow(Fluent)选项，即可在项目管理区创建分析项目A。

 2     导入几何体

(1)在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse命令，此时会弹出“打开”对话框。

(2)在弹出的“打开”对话框中选择文件路径，导入几何体文件。

 3     划分网格

(1)双击A3栏Mesh项，进入Meshing界面，在该界面下进行模型的网格划分。

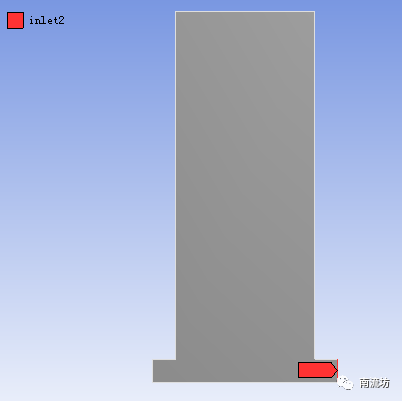

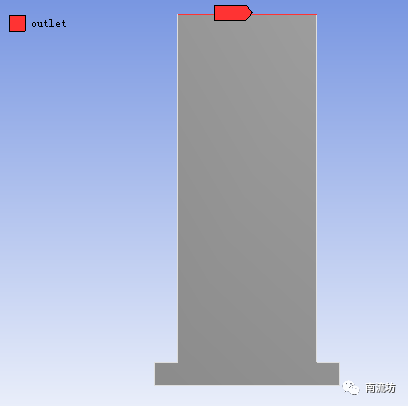

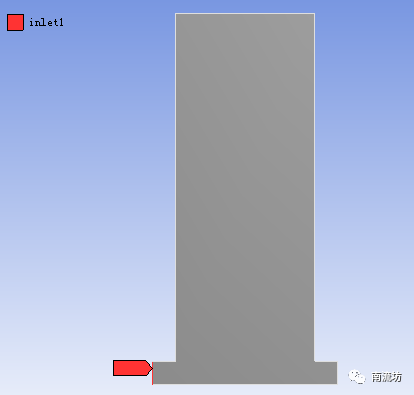

(2)分别右键选择模型上部出口边界和下部两个入口边界，在弹出快捷菜单中选择Create Named Selection，弹出Selection Name对话框，输入名称inlet1、inlet2和outlet，单击OK按钮确认。

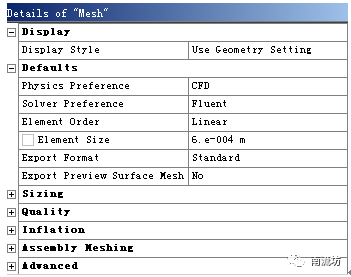

(3)设置网格尺寸为6e-04m，在Quality中，Smoothing选择High。

(4)右键单击模型树中Mesh选项，选择快捷菜单中的Generate Mesh选项，开始生成网格。

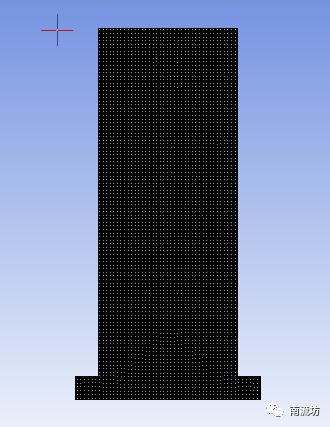

(5)网格划分完成以后，单击模型树中Mesh项可以在图形窗口中查看网格。

(6)执行主菜单File→Close Meshing命令，退出网格划分界面，返回到Workbench主界面。

(7)右键单击Workbench界面中A3 Mesh项，选择快捷菜单中的Update项，完成网格数据往Fluent分析模块中的传递。

 4     设置材料

(1)双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

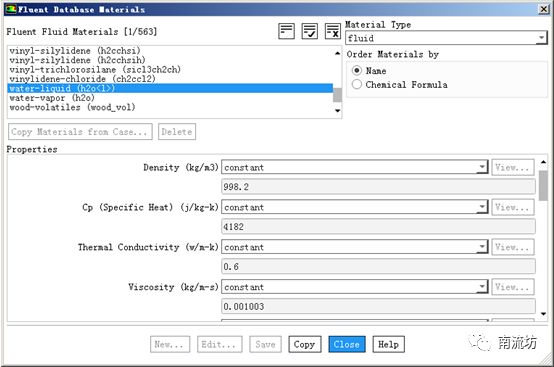

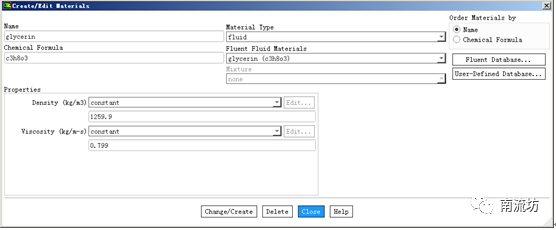

(2)单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials(材料)对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water liquid和glycerin，单击Copy按钮确认。

 5     定义模型

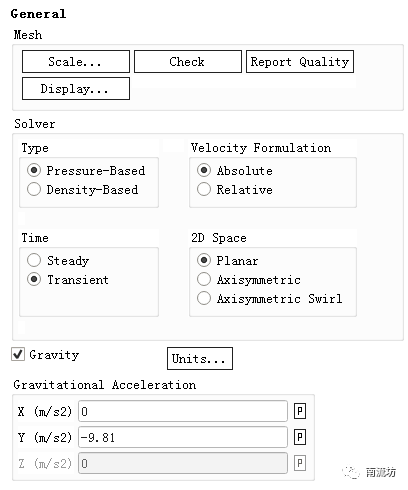

(1)单击命令结构树中General按钮，弹出General(总体模型设定)面板。在SolverTime中选择Transient。勾选Gravity，在Y中填入-9.81m/s2。

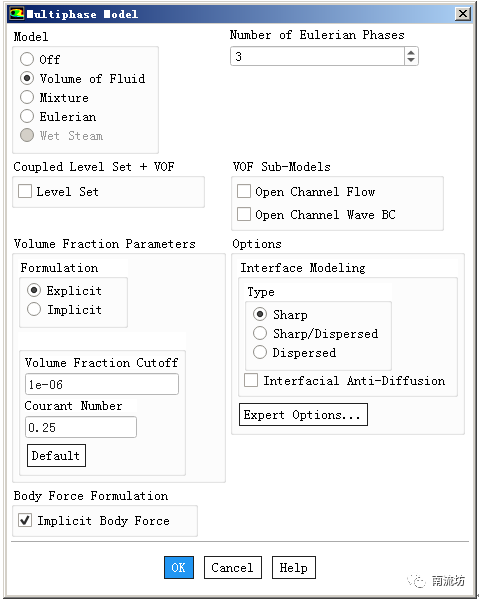

(2)在模型设定面板Models中双击Multiphase按钮，弹出Multiphase Model(多相流模型)对话框，选择VOF，Number of Eulerian Phases填入3，勾选Implicit Body Force，单击OK按钮确认并关闭对话框。

(3)在模型设定面板Models中双击Multiphase下的Phases按钮，弹出Phase(多相流设置)对话框，Phase-1保持默认。

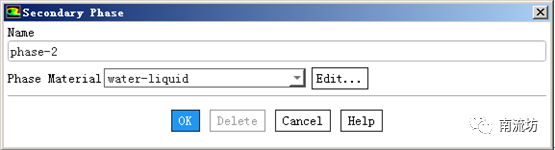

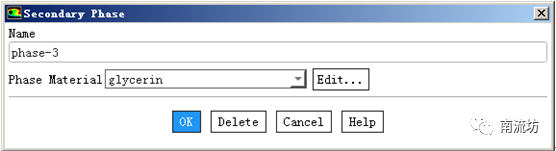

在Phase-2对话框中，Phase Material选择water-liquid，在Phase-3对话框中，Phase Material选择glycerin，单击OK按钮确认并关闭对话框。

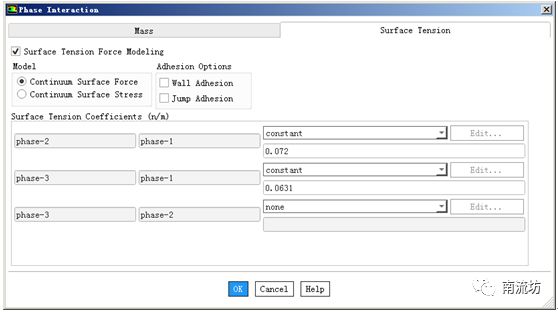

(4)在Phase设定对话框中，双击Interaction按钮，弹出Phase Interaction对话框，在Surface Tension选项卡中，勾选Surface Tension Force Modeling，在Adhesion Options中选择Wall Adhesion，对应不同的项输入不同的Surface Tension Coefficients，Phase-1与Phase-2输入0.072，Phase-1与Phase-3输入0.0631。

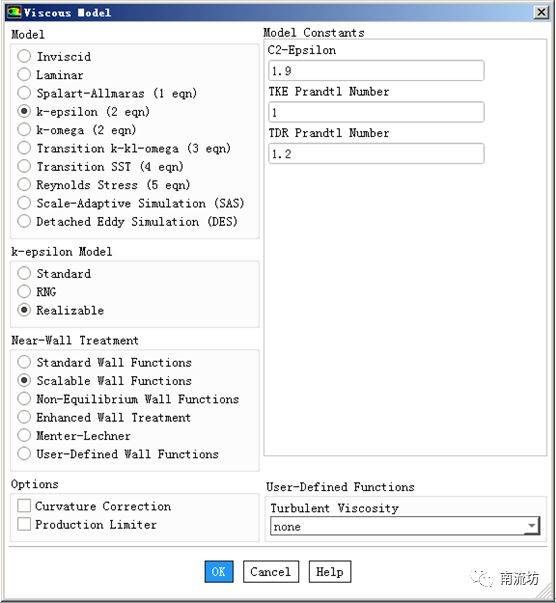

(5)在模型设定面板Models中双击Viscous按钮，弹出Viscous Model(湍流模型)对话框，在Model中选择Realizable k-epsilon(2eqn)，在Near-Wall Treatment中选择Scalable Wall Functions，单击OK按钮确认并关闭对话框。

 6     设置边界条件

(1)单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

(2)在边界条件面板中，双击inlet1弹出边界条件设置对话框。Velocity Magnitude输入0.08，单击OK按钮确认退出。

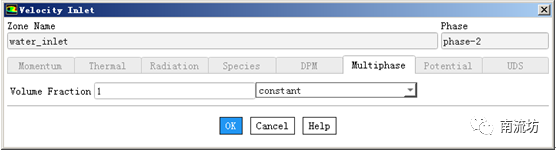

Phase选择Phase-2，在Multiphase选项卡中Volume Fraction填入1，单击OK按钮确认退出。

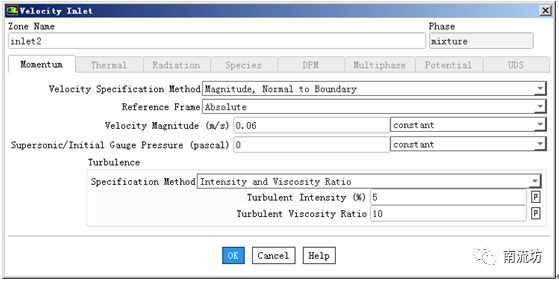

(3)在边界条件面板中，双击inlet2弹出边界条件设置对话框。Velocity Magnitude输入0.06。

Phase选择Phase-3，在Multiphase选项卡中Volume Fraction填入1，单击OK按钮确认退出。

 7     初始条件

(1)单击主菜单中Solving→Initialization按钮，弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 8     计算求解

(1)单击主菜单中Solve→Run Calculation按钮，弹出Run Calculation(运行计算)面板。

在Time Step Zize中输入0.005，Number of Iterations中输入2000，单击Calculate开始计算。

 9     结果后处理

(1)双击C4栏Results项，进入CFD-Post界面。

(2)单击任务栏中 (云图)按钮，弹出Insert Contour(创建云图)对话框。输入云图名称为“VOF”，单击OK按钮进入云图设定面板。

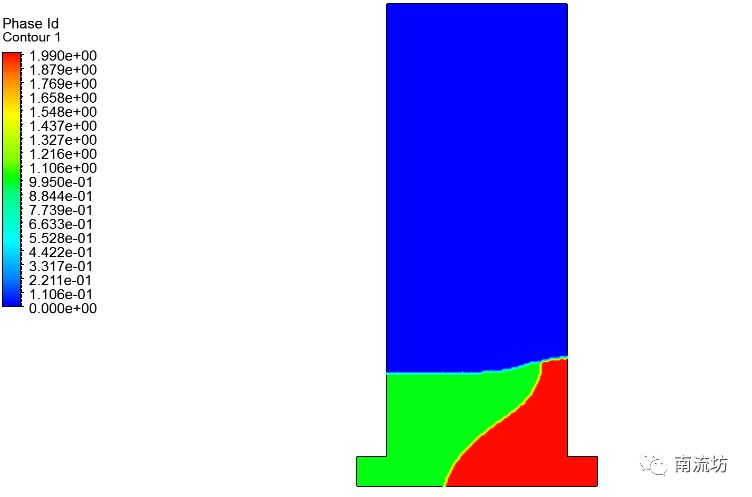

(3)在Geometry(几何)选项卡中Locations选择symmtry 1，Variable选择phase ID，单击Apply按钮创建云图。
