本文详细介绍了PC-DMIS报告中直线度公差带最大实体符号M的补偿关系，通过孔和轴的实例解析了不同情况下补偿值的计算方法，并讨论了尺寸合格与不合格时对直线度的影响，帮助理解GD&T中的直线度评价和补偿原则。
近期很多测量界研究GD&T的小伙伴来电咨询几何公差带M实体符号如何计算补偿值，以及PC-DMIS报告中补偿关系如何解读，接下来我们会以常见的形状公差中的直线度、方向公差中的垂直度，位置公差中的位置度为例做三期微信消息详细讲解，首先我们看一下直线度报告如何解读：
直线度(Straightness)
直线度是指表面的线要素或尺寸要素的提取中心线满足是一条直线的程度；
1. 直线度应用在要素表面，控制表面每条线要素的直线度；

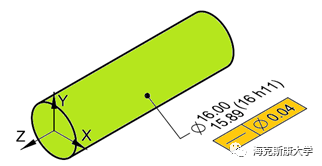

2.直线度标注在圆柱要素的尺寸线上或尺寸线延长线上，控制提取中心线的直线度；
直线度PC-DMIS报告解读
1.当评价对象是表面线要素的直线度，此时评价对象是直线，不是尺寸要素(什么是尺寸要素？请查看往期文章)，不能带实体符号，无补偿值BONUS。
2.当评价对象是尺寸要素的提取中心线的直线度时，例如孔或轴提取中心线直线度时如下：
(1)以孔为例讲解：
A.独立状态(RFS)时的直线度(即公差值后不带实体
