郑州联通快讯(云网中心：邬辰鸣、冀鹏飞、程丽君、梁松柏)龙勃透镜，也叫龙伯透镜或伦伯透镜，英文名Luneburg lens。这种透镜的模型，最早是1944年由美国数学家鲁道夫·卡尔·卢纳伯格(Rudolf Karl Lüneburg)提出的。龙勃透镜比较特殊，它是一个完整球形的透镜，如下图所示：

龙伯透镜天线利用多层介质球体的折射特性，将单个天线单元的低增益、宽波束的电磁波信号汇集成高增益、窄波束的电磁波信号，该工作原理与光学透镜聚焦原理相似，其优点主要有以下几点：

1、焦点、圆心、平面波方向在一条直线上(窄波束高增益)

2、不同位置波束形状相同，更加容易实现多波束。

3、无极化特性，满足单极化、双极化±45/HV、圆极化

4、波束陡降，多波束时波束之间的干扰较小，交叠带窄，大容量场景扩容能力优秀

5、相同增益，垂直波宽约是板状天线的3-4倍，有效提升覆盖深度

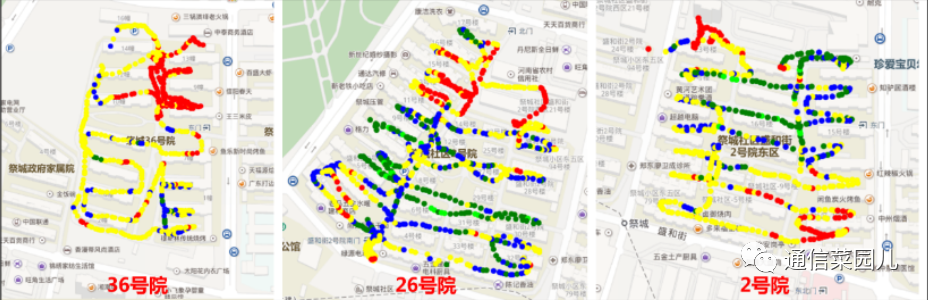

郑州祭城社区位于畅和街陈庄街交叉口附近，36号院、26号院、2号院投诉量一直较多且呈续上升趋势。实际现场测试发现，36号院、26号院、2号院内楼宇主要为多层安置区住宅，楼间距小，小区面积大，部分区域存在深度弱覆盖问题，且不少用户投诉晚间上网信号满格但网速慢。

祭城社区周边4G基站分布图如下所示

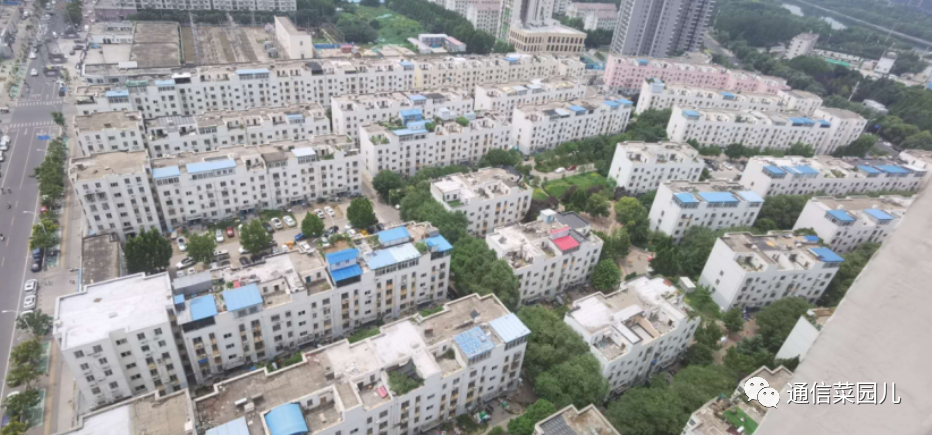

祭城36号院俯视图如下

祭城26号院俯视图如下

祭城2号院俯视图如下

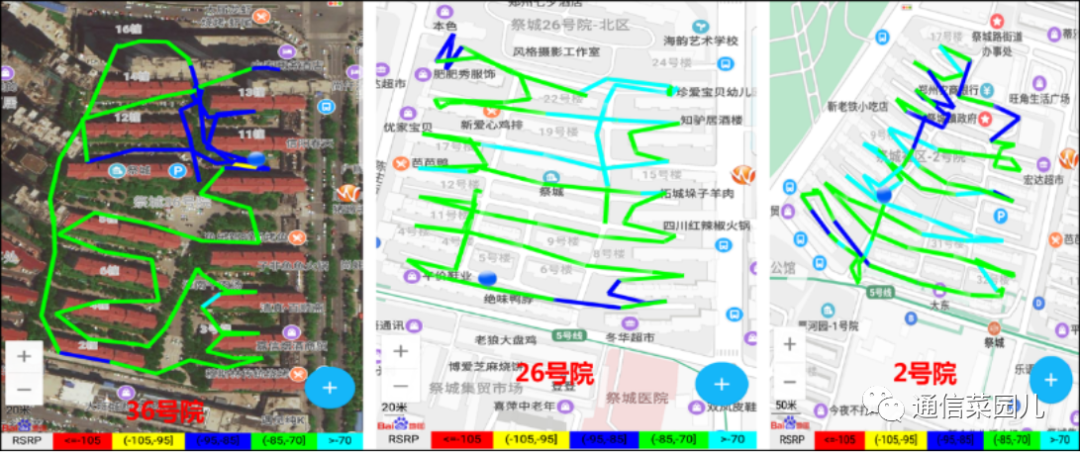

建设前RSRP：

究其原因，祭城社区多层楼宇密集且面积大，由于物业协调困难，基站建设难以进入小区，小区内覆盖严重不足，造成用户感知差，长期投诉。

为解决祭城区域投诉问题，需要从覆盖和容量两方面同时下手，我们最初制定了两个方案作为参考，方案1是通过多站联合覆盖并进行负荷分担，改善祭城三个小区的网络覆盖。方案2是通过单个优势位置站点配合使用龙伯天线同时解决覆盖和容量问题。

方案1：在祭城26号院2号院36号院周边(多层楼顶业主确定拒绝建站)，增加7个物理站址，11个扇区22(1800+2100)个小区。高层楼顶必须使用超大下倾角控制覆盖范围，避免拥塞。

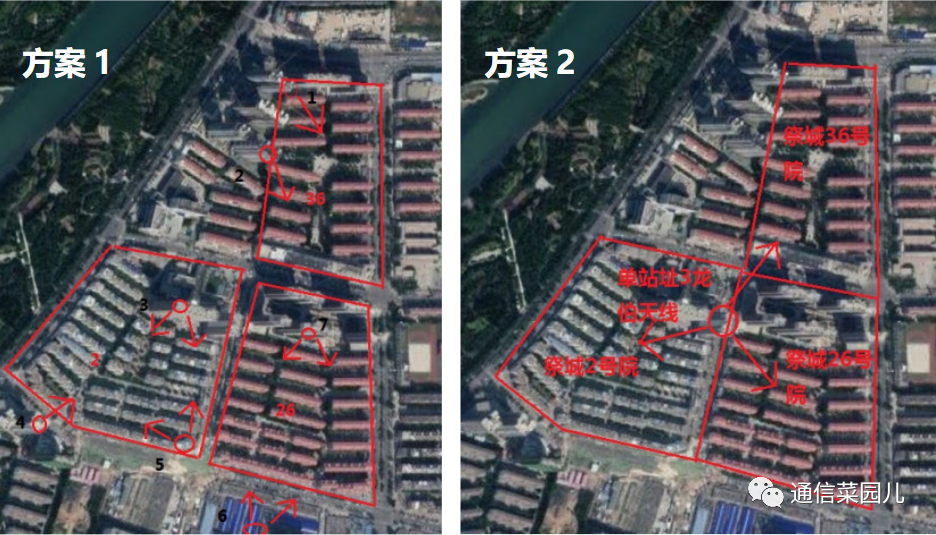

两种方案基站位置及覆盖示意图

  方案2：在祭城新水域洗浴中心高层楼顶新建基站，使用三个龙伯天线，每个天线带8个RRU(4个1800+4个2100)，同波束1800和2100做合路。

从谈签难度对比两种方案：祭城小区内部谈签非常困难，周边可用站点要么站高不够，要么有阻挡，均不利于覆盖，而龙伯天线方案在高层楼顶建站，且谈签已经完成(5G建站已与业主达成过协议)，所以龙伯天线方案谈签较容易。

从理论效果对比两种方案：1)龙伯天线具有较好的波束陡降，多波束时波束之间的干扰较小，交叠带窄，同时在大容量场景扩容能力优秀。此点大大优于多站点联合方案1，对于提升信号质量，变相增大容量具有十分巨大的意义。2)龙伯天线覆盖性能较好，相同增益，垂直波宽约是板状天线的3-4倍，有效提升覆盖深度。

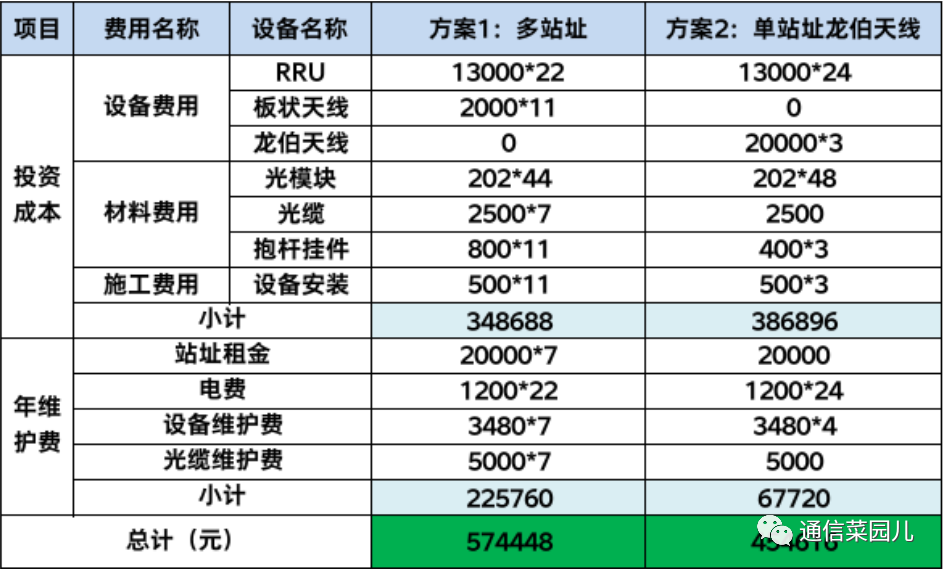

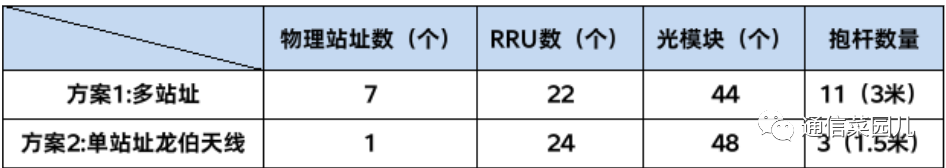

从投资成本对比两种方案：统计两种方案所需设备数量及相应的投资成本和年维护费。

通过统计计算，多站址方案需要投入34.9万，龙伯天线需要投入38.7万；年维护费用多站址方案需22.6万，龙伯天线需6.8万。从年度费用来看，龙伯天线方案需要45.5万，多站址的传统方案需要57.4万，龙伯天线优势明显。

综合评估后，我们选择龙伯天线方案进行实施。

具体方案：祭城新水域洗浴中心25层楼顶75米高新建2个4G基站祭城新水域1和祭城新水域2，两站共同开通1800M-20M小区12个和2100M-20M小区12个。共使用4波束龙伯天线3个，每个天线带8个RRU(4个1800+4个2100)，同波束1800和2100做合路，一个波束水平波瓣30度，一共是120度，相当于一个原宏站扇区用8个小区来覆盖。三个龙伯天线分别覆盖祭城社区2号院、26号院、36号院，方向角分别为225度、145度、45度，龙伯天线无电子下倾角，机械倾角为20度、15度、15度。

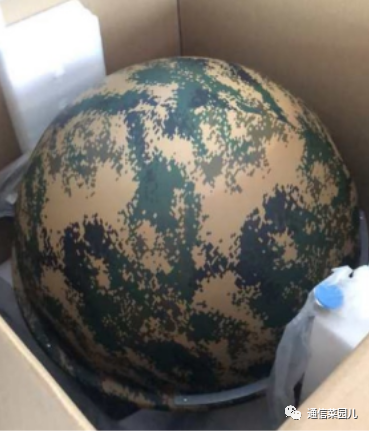

方案确定之后，东北专项优化网格与郑东区域综合支撑网格密切配合，迅速安排施工人员，于8月1日中午完成方案实施。为避免引起周边居民纠纷，特意让天线厂家把龙伯天线涂成了迷彩色。

涂上迷彩的龙伯天线

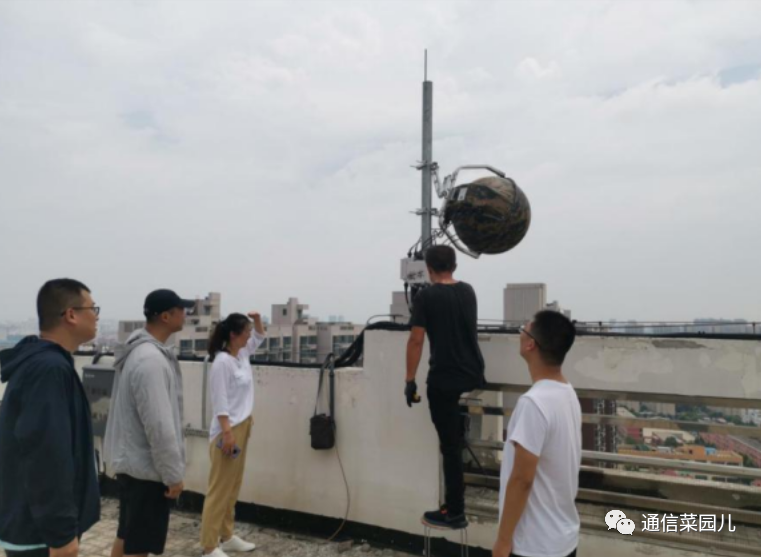

龙伯天线施工现场

基站开通后，大量吸收覆盖区域内话务流量， PRB利用率迅速攀升到90%+，期间有接到用户投诉说有信号上网慢。于是在8月7日对天馈安装顺序进行优化，并对同波束1800和2100小区做负载均衡操作，优化完成后1800M-20M和2100M-20M载波之间负荷基本达到平衡，投诉量大幅减少。

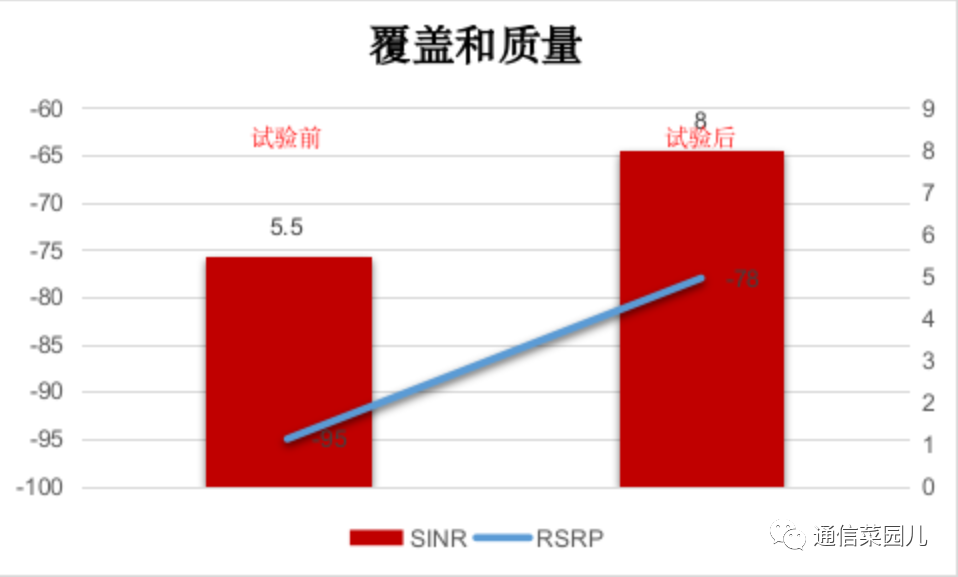

龙伯天线部署后，区域内整体覆盖和质量均有改善，部分弱覆盖区域改善明显。RSRP由部署前的-95dBm提升至-78 dBm，SINR由部署前的5.5db提升至8.0 db。

建设后RSRP：

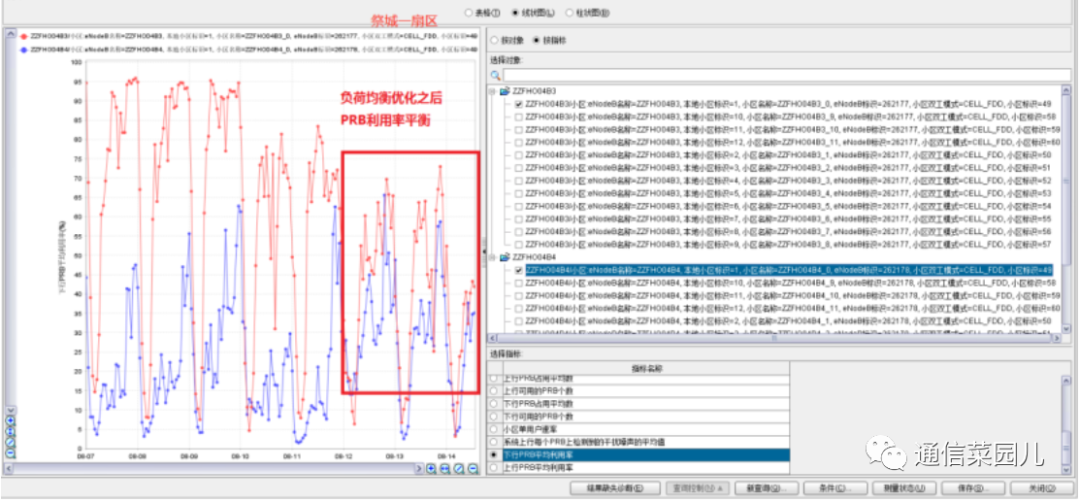

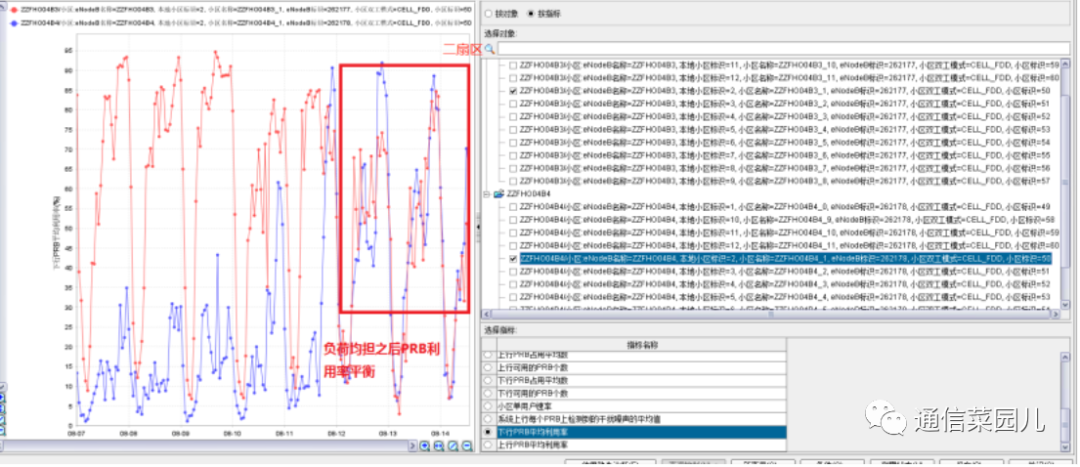

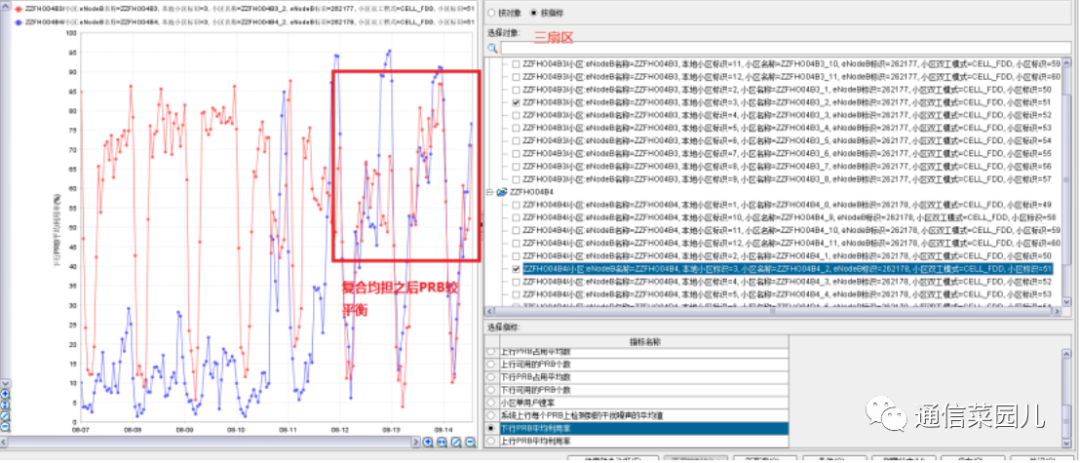

ZZFHO04B3和ZZFHO04B4基站通过龙伯天线共扇区，经过核查天馈接口和光口对应关系并调整光口顺序，调整参数进行负荷均担，目前1、2、3、6、7、8、9、12、11、4扇区1800M和2100M的20M带宽小区之间负荷基本均衡，提升了用户感知，释放了用户流量。负荷均担在11号左右调整完毕，具体情况请看下行PRB利用率统计图：

一扇区

二扇区

三扇区

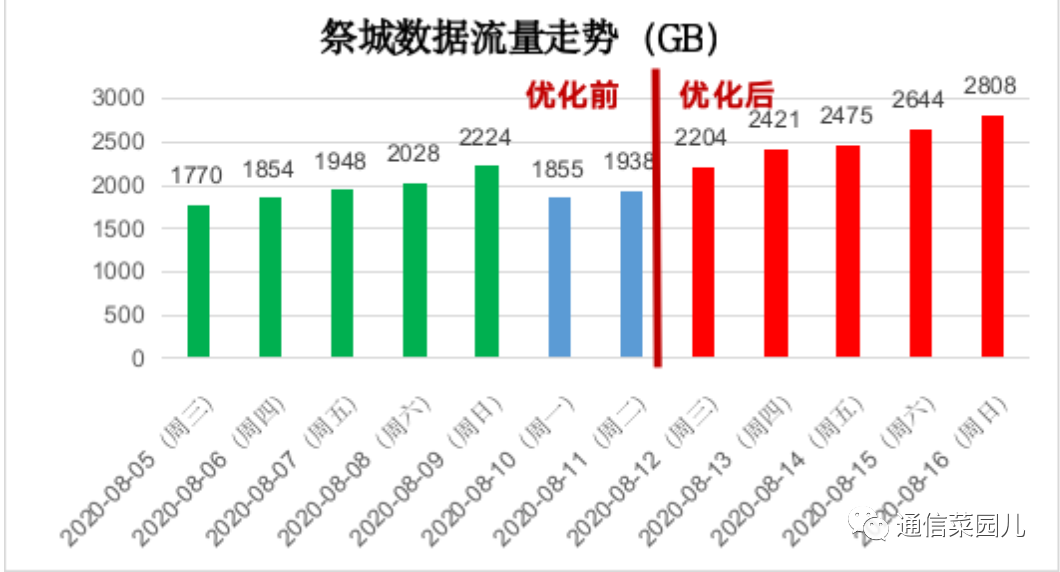

ZZFHO04B3和ZZFHO04B4负载均衡在8月11日调整完毕，优化后两站业务量均有较大提升，流量统计如下：

负载均衡完成后，8月12-16日全天流量环比前一周增长27%。

基站吸热效果好，周边基站PRB利用率和流量降低明显，具体前后对比统计图如下所示：

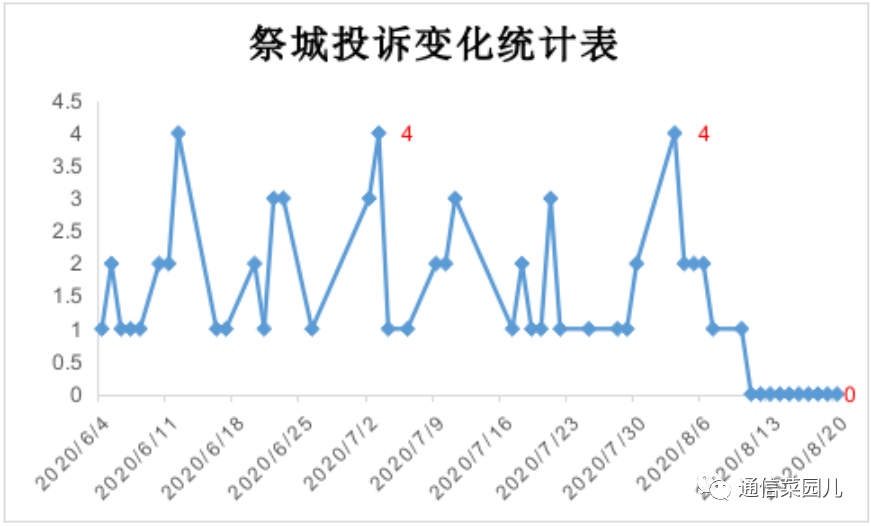

 祭城社区自疫情复工复产之后，4月底开始投诉量急剧攀升，日均1例。8月1日基站开通到8月11日网络优化完成，投诉量归零。通过回访，多个用户反应，网络问题已有较大改善，网络速率提升非常明显，用户比较满意；但希望继续进行扩容，提高单用户网速，争取达到人均1080P视频流畅播放的水平。

通过采用龙伯透镜天线对祭城社区2号院、26号院、36号院覆盖，很好的解决了深度覆盖问题，极大地分担了4G业务流量，通过用户回访和投诉数据统计对比，热点投诉区域祭城的网络问题得到了极大地改善。同时，该方案展现出节省站点资源，增强深度覆盖，极大提升容量等优点，其经验可被推广应用于大话务广覆盖场景，为解决热点投诉问题提供参考。郑州联通致力于打造匠心网络，提供贴心服务。百倍用心，期待您十分满意。
