局部放大_机械CAD教程之局部放大视图功能的巧用

在使用CAD软件绘图过程中，经常会遇到这种问题：当零件的某些细小结构在视图上表示不清楚或不便标注尺寸时，但又希望能够更加详细的显示机械零件某部分的详细细节图，遇到这种情况该如何解决呢？针对上述问题，浩辰机械CAD软件中提供了局部放大视图功能，下面给大家详细介绍一下相关的CAD教程吧！

局部放大视图功能介绍：

在浩辰机械CAD软件中，对零部件的局部进行放大，使零部件的局部图形更清晰。在执行完毕后可对局部详图进行编辑操作，可以对放大后的视图修改比例，方便用户使用。局部详图支持重生成方式，当局部详图的原图形发生改变后，执行重生成，放大的详图将同步显示修改后的图形。

局部放大视图功能使用步骤：

在浩辰机械CAD软件中调用【浩辰机械】→【视图工具(V)】→【局部放大(D)】或输入"GMDETAIL"命令，这时就会出现如下图所示界面：

CAD局部放大

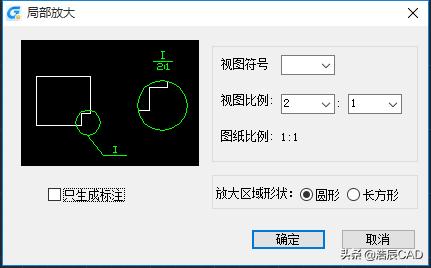

根据绘图需要，设置"局部放大"对话框中的各项参数，点取【确定】按钮。

以放大区域形状为圆形时为例：

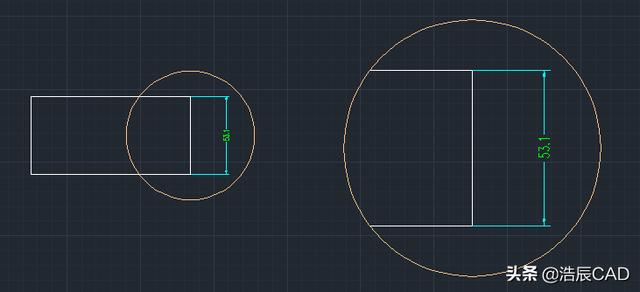

根据提示，输入圆心，指定圆的半径或直径，用鼠标拖动光标，确定区域，就会出现如下图所示效果：

CAD局部放大

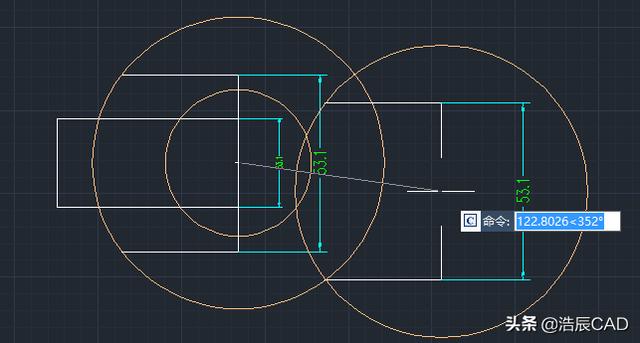

然后拖动鼠标，确定放大图的位置。如下图所示：

CAD局部放大

以上就是浩辰机械CAD软件中局部放大视图功能的相关介绍及使用技巧，大家在以后的绘图工作中遇到需要对CAD图纸中某些零件进行放大操作时可以参考本CAD教程来解决哦~

还不明白的小伙伴可以给我留言哦~关注我get更多CAD入门学习小技巧！
