本文详细介绍了FANUC和828D系统中，针对镗孔循环G76指令的退刀方向设定。在FANUC系统中，退刀方向通过参数5148设定，而在828D系统中，用户可通过编程界面或修改参数SD55806来调整退刀路径。讨论了直角头安装情况下的参数调整，并强调了知识应用的重要性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在加工中心上，有一个比较特殊的固定循环指令----镗孔循环，在使用这个循环的时候，有一个退刀方向的设定，这个方向不是是固定的，与机床镗刀的安装方向有关，所以在使用的时候，需要通过参数设定来完成，对于FANUC和828D系统的设定是不同的。

(1)FANUC 系统参数设定：

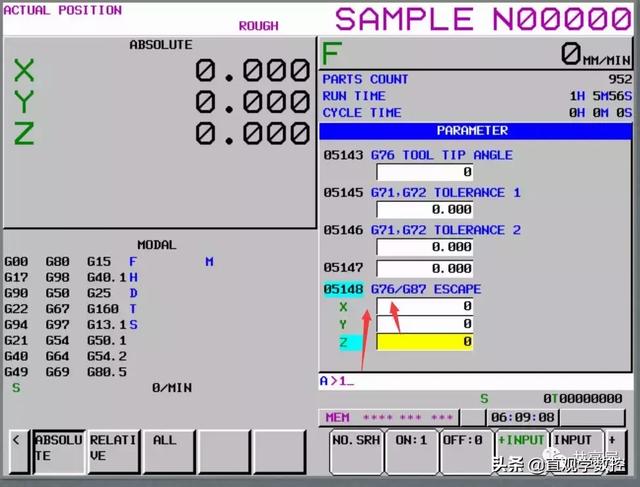

设定在参数5148 中，这个参数是分XYZ三个一般我们使用的是G17平面，钻孔轴为Z轴，所以退刀方向都设定在参数Z的那一项里面，也即有如下关系：Z(1)退刀方向为X+ Z(-1)退刀方向为X- Z(2)退刀方向为Y+ Z(-2)退刀方向为Y-。

当然你也会遇到机床上安装有直角头，那么呢，你的刀具轴有可能转换成X或者Y轴，那么此时，你镗孔的时候就需要更改5148参数，当然你可以手动更改，也可以使用程序更改，使用宏程序进行参数的更改。参数还是那个参数，知识还是那些，如何能够将你遇到的知识和实际需要解决的问题关联起来，才能够算上对知识的一种再创造。

(2)828D系统

如果使用西门子自带的编程循环指令，通过编程界面向导设定，如果使用ISO编程，需要通过如下设定：
