文|CAD自学网，作者：摩尔

CAD遇到强迫症：

1. 打图

CAD打图一般是打成PDF，因为它可以同时满足白图和蓝图出图。打图时需要选择图纸尺寸和打印比例。这时就会跳出来一个令强迫症人难过的事。

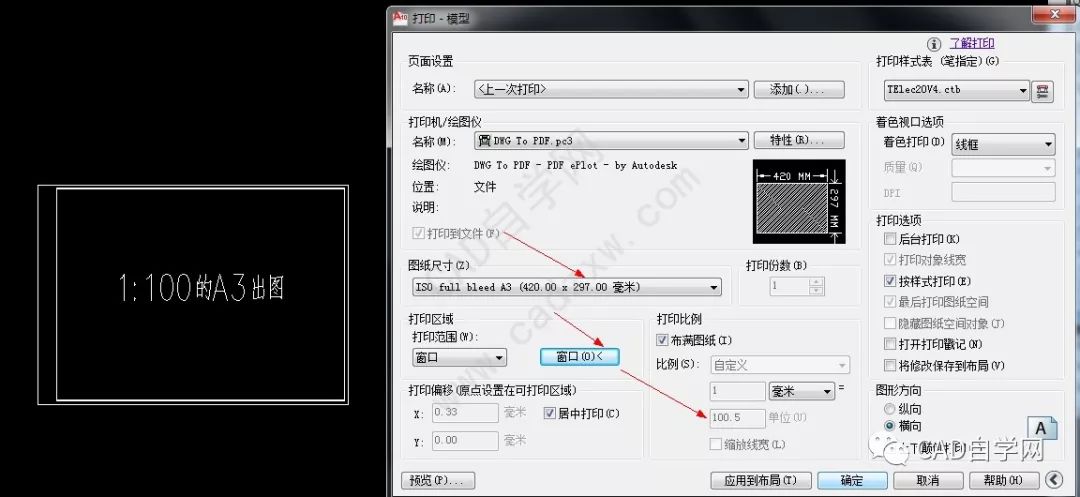

现在出一个1:100的A3框图纸，那么打印选择A3框尺寸，打印比例选择布满图纸。通过窗口框选打印区域后，再次蹦出打印窗口，你会发现，打印比例那里是1：100.5。

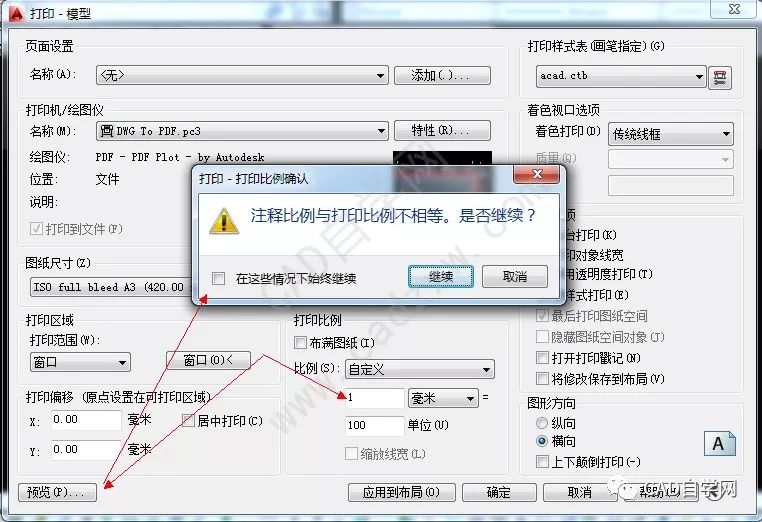

明明我要出1:100的图，为什么布满了图框比例还是100.5呢？那按照比例打图，在打印比例中输入1:100，框选图纸后，单击预览，它会接着蹦出来一个窗口。提示与打印比例不符。

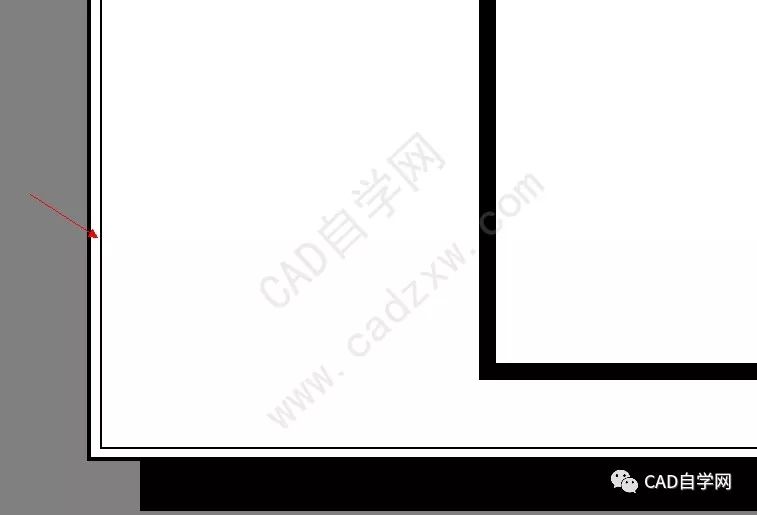

原因很简单，图纸本身打印的图纸用的就是正确尺寸的A3纸张，图框也是A3尺寸，图纸打出来是要完全显示图框的，就会在打印设置尺寸的时候留10mm不等的边。因此打印出的图纸比例会有小偏差。所以无论是哪种打法都可以。有的人可能说那施工的时候如果他们就要按图测量呢，基本不差什么。不信你可以测一下。另外现在施工图都同时还会发一份电子版。

2. 多线段拐弯

有的人对拐角有强迫症，必须把它变成弧形拐角。我曾经是其中一个。

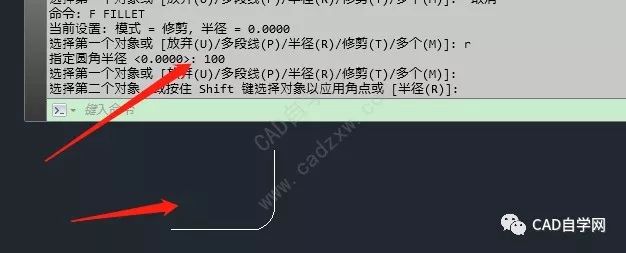

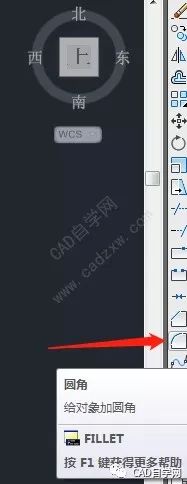

圆角命令即可实现。命令行输入F，然后输入R，设置圆弧半径，一般是多大比例画的图就设多大。这样出来的弧度不会太大也不会太小。比如1:100出图，那么R设成100。然后选中转角的两根多线段，即完成。

圆角命令用后才能是圆弧。有没有可以在画的时候直接是圆弧。有！但CAD本身我还真没找到。第三平台是有的，比如天正。天正软件中输入OP后，在最后一栏有一个设置菜单，里边有画线时自动圆弧设置。用天正软件的童鞋，可以查看一下。
