一款产品从无到有，一般要经历外观设计→结构设计→模具设计→包装设计。但最后一个往往被大家忽略，creo里也可以做一些简单的包装盒。

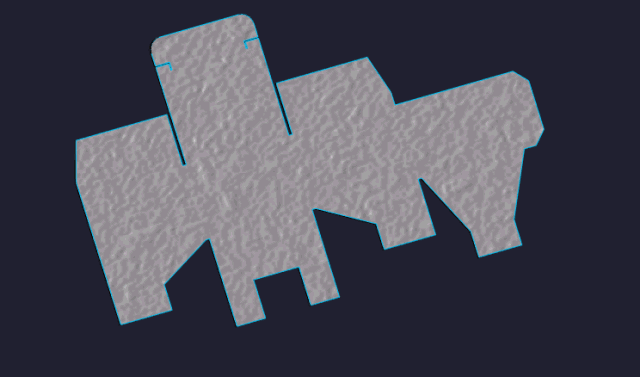

• 这是一种常见的锁盒底式的包装纸箱，做这类折叠式的纸箱，一般都需要展开平面图，行业内叫刀模图。用creo中的钣金模块去做再适合不过了，草绘出平面图，然后一步步去折叠就可以了。

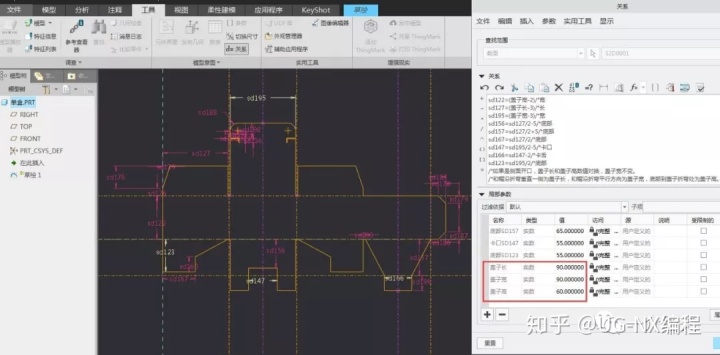

如果草绘的尺寸用关系式控制好，绘制好一个，其他的只要纸箱的长宽高已知，对应的刀模图就可以直接生成。

可以适当练习下自己的草绘技能

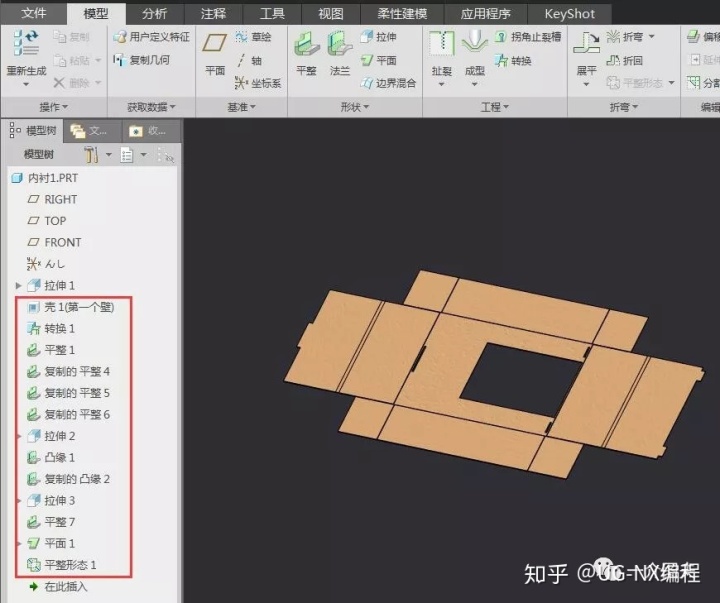

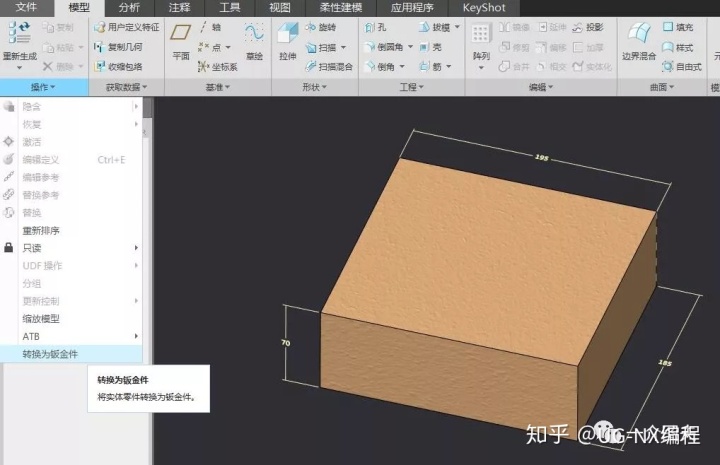

• 有时不知道展开图是怎样的。也可以先直接画出折叠后的纸箱。在creo 零件里建立好一个模型，然后转换为钣金模块，再通过命令去一步步展开。

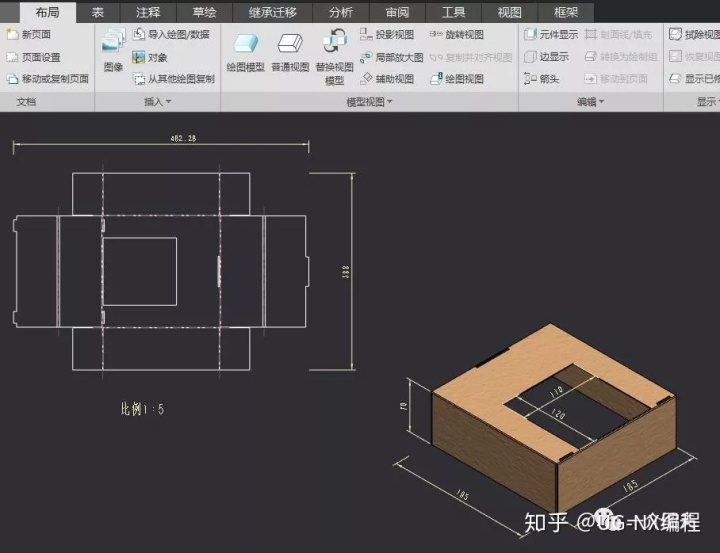

然后出工程图。展开和折叠翻放一起，让纸箱更加形象化。

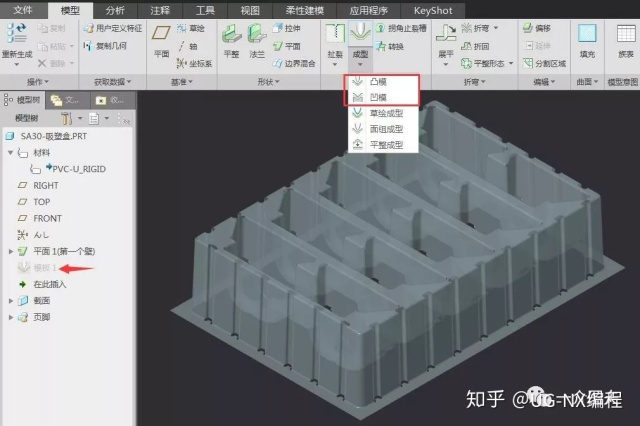

• 有的需要吸塑模做一些产品的内衬。这时在creo钣金模块用凹模和凸模命令都可以简单做出。

总之，如果用creo做包装设计，钣金模块基本可以满足你的需求。纸箱设计变化万千，这里只是给大家介绍一种设计的途径。希望大家根据自己的需求去用creo尝试下吧。
