CD4011集成电路简介

CD4011集成电路为常用逻辑电路之一，内部包含了四个2输入与非门。使用对称的N沟道与P沟道MOS组合，具有高抗干扰、功耗低、输入阻抗大、输出驱动能力强等特点。

CD4011集成电路内部结构

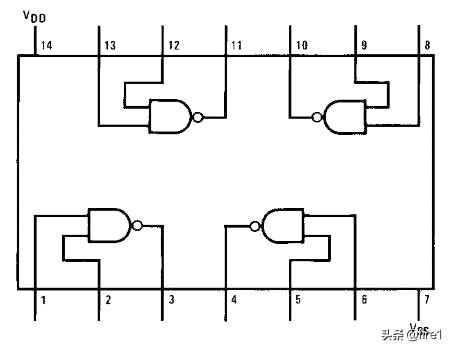

CD4011内部连接

上图为CD4011内部连接示意图，其内部包含了四个独立的2输入与非门。


CD4011输入保护电路

内部每个逻辑接入都有由二极管组成的钳位输入保护电路网络，能够有效保护后级逻辑电路。

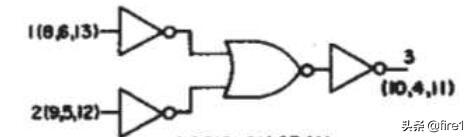

CD4011逻辑单元

CD4011的每个逻辑单元由四个逻辑门电路组成。
