时间日期同步分两种情况

一、触摸屏读取cpu内部时间，并且在触摸屏上可修改；

二、触摸屏时间传送至cpu，时间以触摸屏为准；

道具准备，s7-200smart一个，mcgs触摸屏一个

这里先介绍第一种时间同步

1、plc编程

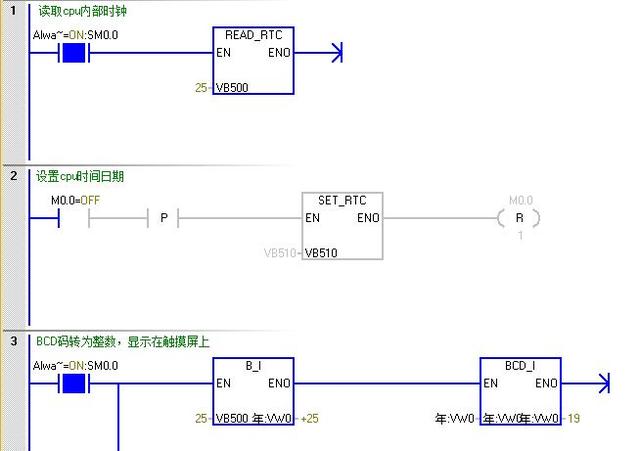

a、一段程序为读取cpu内部时钟，并存放在vb500开始的七个字节

vb500=年、vb501=月、vb502=日、vb503=时、vb504=分、vb505=秒、vb506=星期

b、二段程序为时钟设置，将时间以16进制形式写入vb510开始7个字节，如上一一对应，接通M0.0时间自动写入cpu；这里注意，必须是16进制表示，例如6点，即16#6；

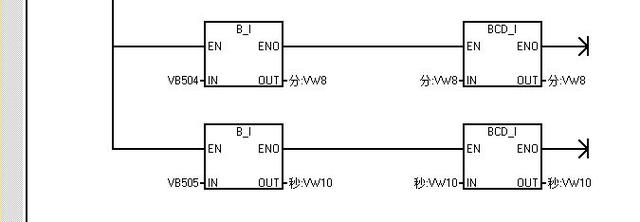

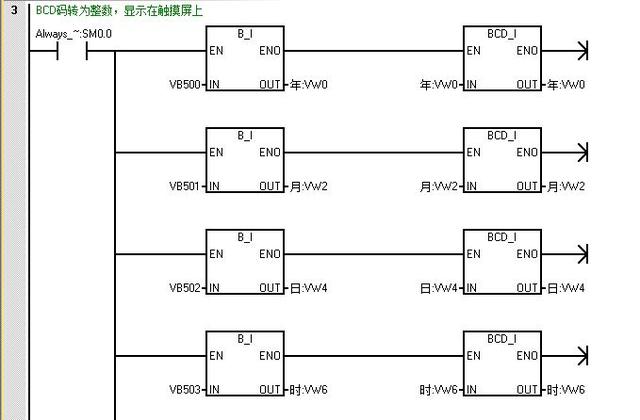

由于读出来的时间为BCD码格式，必须转化为整数才能显示在触摸屏上；

2、我们看下程序运行

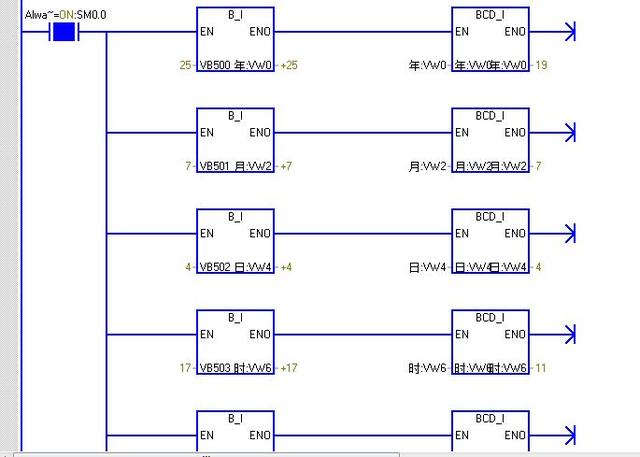

a、看下读时钟

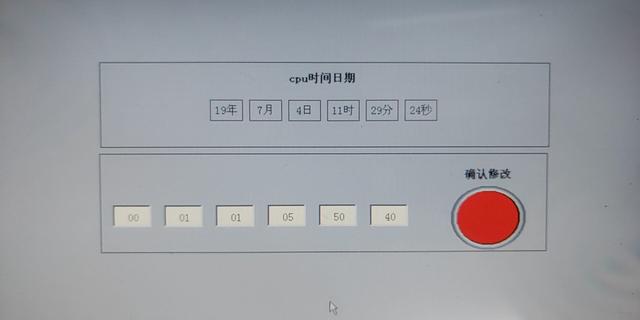

触摸屏上显示即为cpu内部时间日期；

b、写时钟，点击红色按钮，即M0.0位开关；

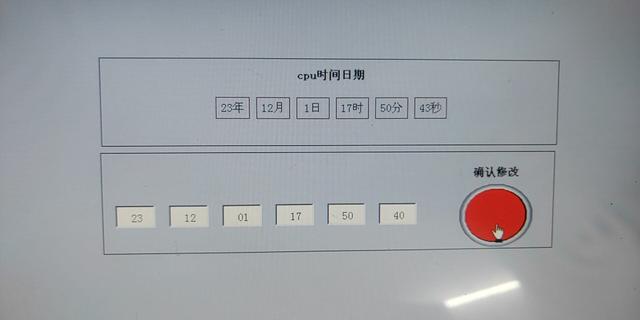

cpu时间已经变成我们设置的时间了；

接下来介绍第二种时间同步

1、就是将触摸屏时间传送至cpu，plc时间地址在程序上已经设置好

vw0=年，vw2=月、vw4=日、vw6=时、vw8=分、vw10=秒；

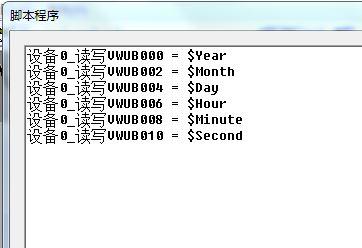

只要将触摸屏时间传送至plc内部时间地址就行，利用mcgs编辑脚本功能；

运行策略，循环策略，在添加，脚本编辑，这样就完事，比较简单，此时，cpu时间就是以触摸屏为准了，触摸屏本身可以修改时间；

两种时间同步介绍完了，你们学会了吗，有需要源程序可以关注私信；

有些plc内部时钟，只靠内部电容持续时间大概一个星期左右，用触摸屏同步的话时间可达一年之久，所以因地制宜看大家选择了
