eachers关系图动态设置坐标_接触式测头动态精度影响因素

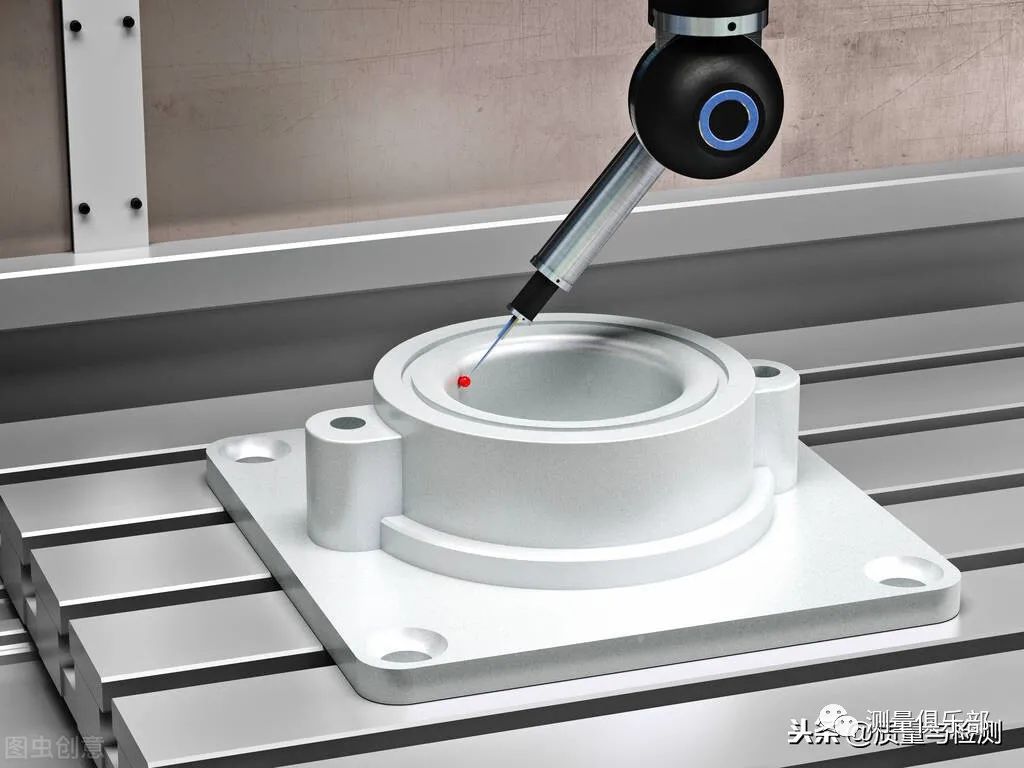

与坐标测量机相关的测量参数包括：逼近速度，移动速度、测头方向、测杆长度、测端直径、测量力、采点策略、测量角度、逼近距离、加速度、被测物因素、测量环境因素等。大部分的测量误差都彼此相关且受到测量参数的影响。经过分析，如下7种与实际测量关系最为密切的测量参数对动态测量精度的影响最大。分别为：逼近速度，测量力，测杆长度，逼近距离，测头方向，采点数，测端直径。

(1)逼近速度对测量机动态精度影响：随移动速度的加快测量误差也随之显著增大。在测量中，逼近速度因素严重影响着测量精度。

(2)测量力对测量机动态精度影响：随着逼近速度的增大，无论是较大测量力还是较小测量力误差曲线都具有较大的幅度以及起伏波动。在静态测量环境下大测量力会导致测量结果有较大不稳定性。

(3)测杆长度对测量机动态精度影响：以相同的测杆长度进行测量的结果，显然较低的逼近速度和测量移动速度所得到的结果更加稳定。可以看出，误差曲线由于速度的因素而产生较大的波动。在相同的速度下，测量误差的分布于测杆长度相关。

(4)逼近距离对测量机动态精度影响：在静态测量环境，通近距离设置越短，测量误差越大。如果逼近距离都设置较短，那么明显是动态测量会带来较大测量误差。当逼近距离设置较长，测量速度较快时，测量结果会产生较大数值波动，测量速度因素对坐标测量机测量精度的影响远远比逼近距离因素重要。

(5)测头方向对测量机动态精度影响：在静态测量环境，在测头的不同方向(与Z轴垂直或平行)时的测量结果误差曲线的差异并不是十分显著，比较快速测量得到曲线，很容易发现测量速度的升带来的测量误差高出低速测量误差许多，除此之外，伴随着测量速度的加快，测量结果的不稳定性也会加剧。

(6)采点数对测量机动态精度影响：无论是动态还是静态测量，选择较少的采点数将会带来较大的测量误差。但与此同时，并不是采点数越多，所得结果的测量误差就会越小。增加采点数来减小误差的有效采点上限为某一个特定的数值区域。动态测量比起静态测量会带来较大的误差。

(7)測端直径对测量机动态精度影响实验：在无论是在静态测量环境下还是在动态测量环境下，测端直径越大，误差曲线越稳定且平均测量误差最小。由于速度因素带来的测量不稳定性是显著的。

逼近速度对坐标测量机的动态测量精度有着极其重要的影响还能使得测量误差曲线的幅度与波动起伏增大，导致测量结果的不稳定性加深。要避免较大的测量误差，最好将逼近速度在不影响测量效率的情况下降低到越小越好。
