二期风道风机电机功率37kW，额定电流67.9A，均采用ABB PSR72-600-70软启动器来实现软启动功能。

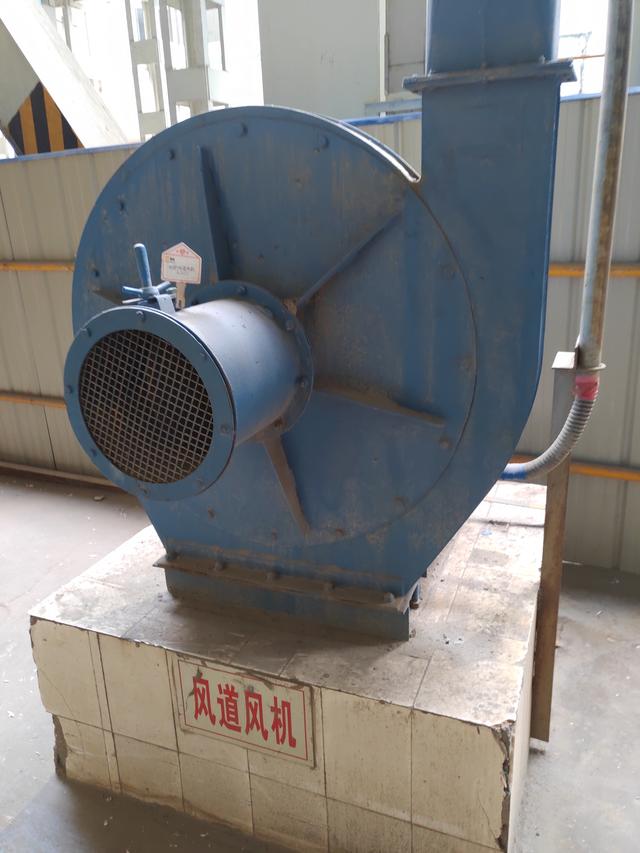

二期风道风机

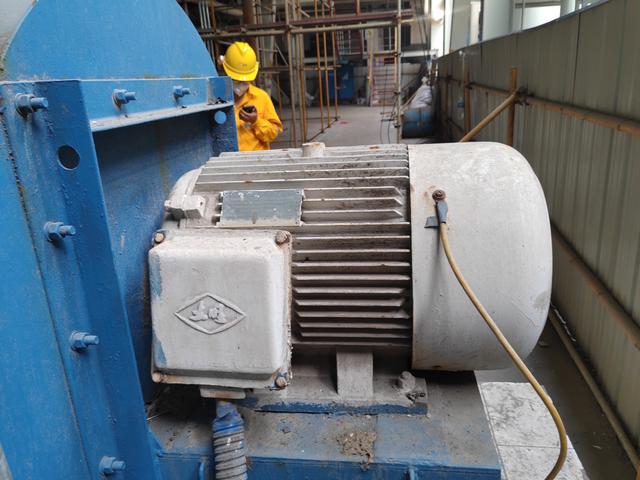

风道风机电机

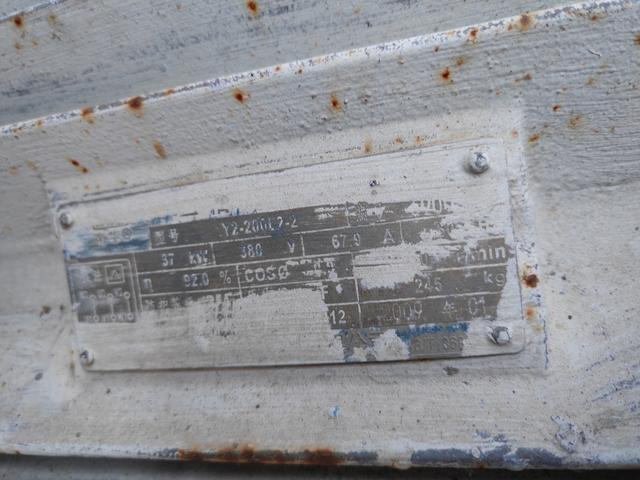

风道风机电机功率37kW，额定电流67.9A

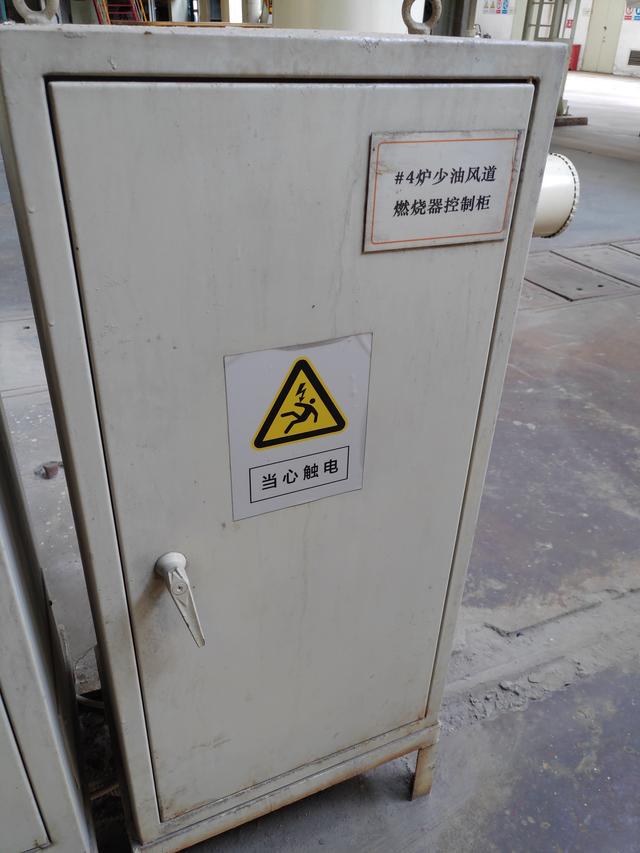

风道风机控制柜

风道风机控制柜

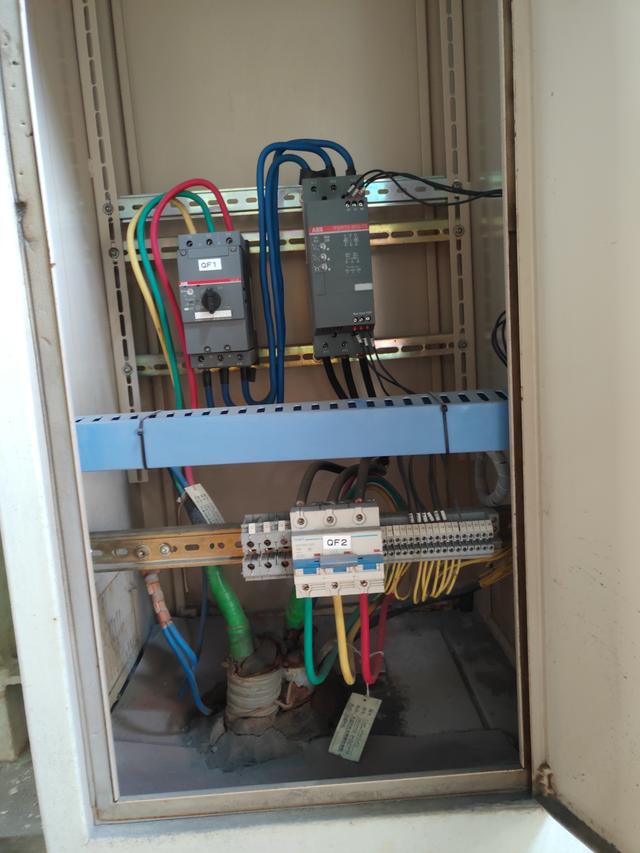

软启动器

风道风机用的软启动器

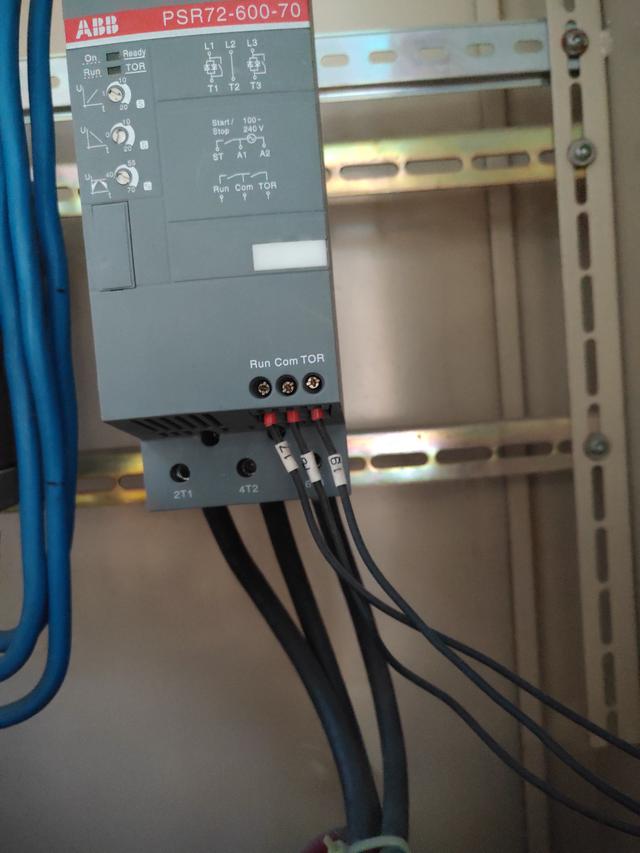

风道风机用的软启动器 型号ABB PSR72-600-70软启动器

软启动器：

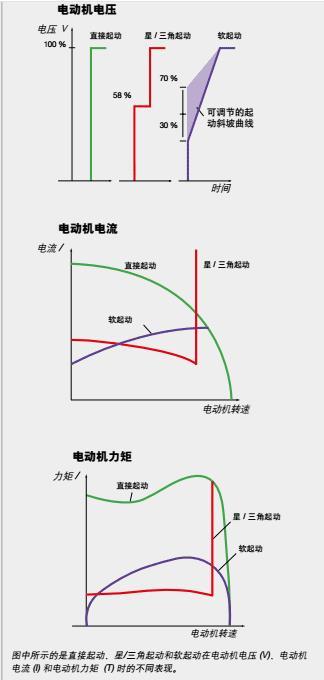

定义：串接于电源与被控电机之间，通过微电脑控制其内部的晶闸管触发导通角实现交流调压，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动

作用：降低启动电流。避免启动过流跳闸。待电机达到额定转数时启动过程结束，为电机正常运行提供额定电压。

软启动器缺点：

1.不能调节电源频率，所以就不能从零压零频启动电机，不能实现零冲击启动。

2.不能调速。

3.软启动器在启动电机之后退出系统，失去保护功能。

变频器

定义：把电压、频率固定不变的交流电变换成电压、频率可变的交流电的变换器称为变频器。

作用：降低电机启动时造成的冲击载荷，控制电机速度，把启动时间拉长，把电流变平缓，达到软启动的目的，同时还能提高电网及电动机的效率。实际上，变频器主要用在节能方面，通过调节，改变输出电压、电流、频率。一般调速算的电机使用变频器。

变频器缺点：

1.造价高，价格要比微机保护贵很多。

2.由于目前的变频器几乎都采用PWM控制方式，这样的脉冲调制形式使得变频器运行时在电源侧产生高电流，并造成电压波形畸变，电力系统受到谐波污染后，轻则影响系统的运行效率，重则损坏设备以至危害电力系统的安全运行。

3.过载使变频器跳动比较频繁，平时发生过载现象时，一般来讲马达由于过载能力较强,只要变频器参数表的电机参数设置得当,一般不大会出现马达过载.而变频器本身由于过载能力较差很容易出现过载报警。

软启动器与变频器的区别

1.变频器是用于需要调速的地方，变频器的输出不但改变电压而且可以同时改变频率。

2.软启动器实际上是一个调压器，对电机起到保护作用，用于电机降压启动时软启动器输出只改变电压不改变频率。

3.变频器具备所有软启动器的功能，但是它的结构复杂，价格也比软启动器贵许多。

4. 变频器是通过调节频率来控制用电设备的，可以调速和启动，比如工业上用的变频泵。软启动基本远离是通过改变串接在电路中的电阻，让电流由小到大，这样的方式用来启动大功率的电机，用来减少大功率电机直接启动给电网造成波动，或者造成一些不重要的负荷卸载的麻烦。

二期#3#4机风道风机用的软启动器 型号为ABB PSR72-600-70软启动器

ABB PSR72-600-70软启动器

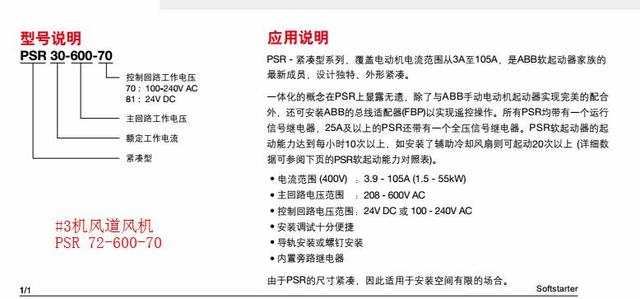

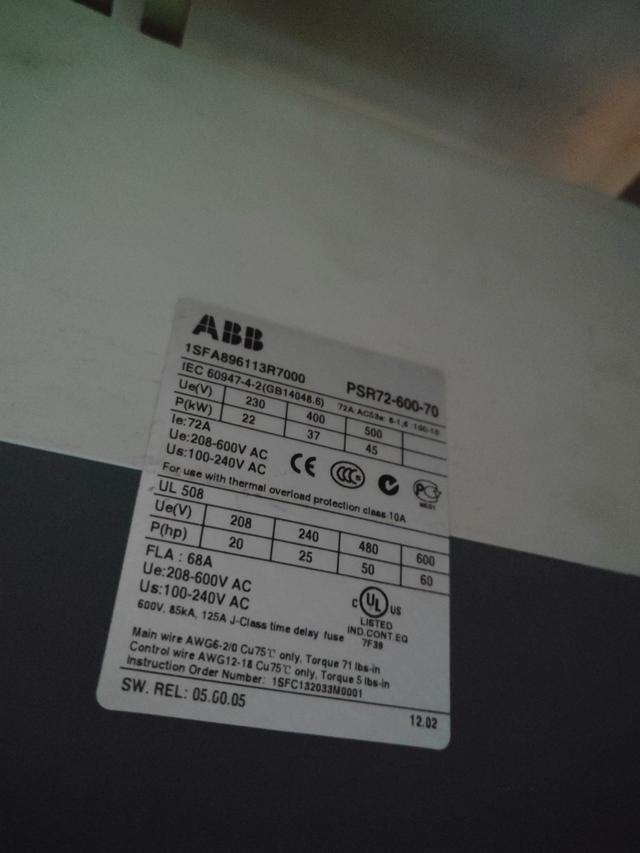

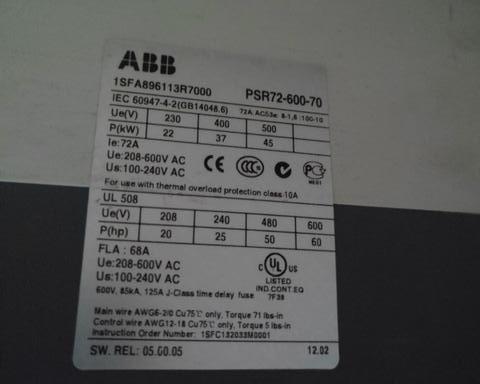

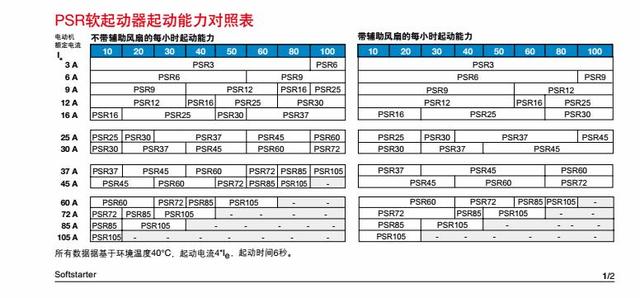

型号说明

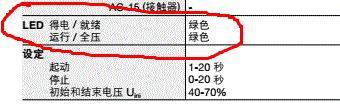

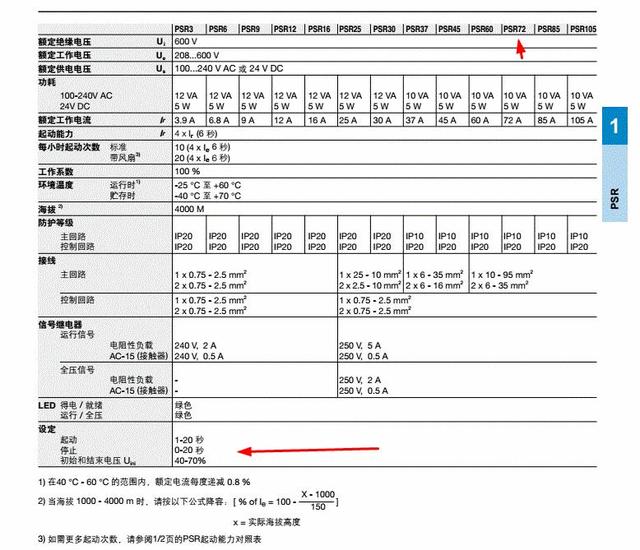

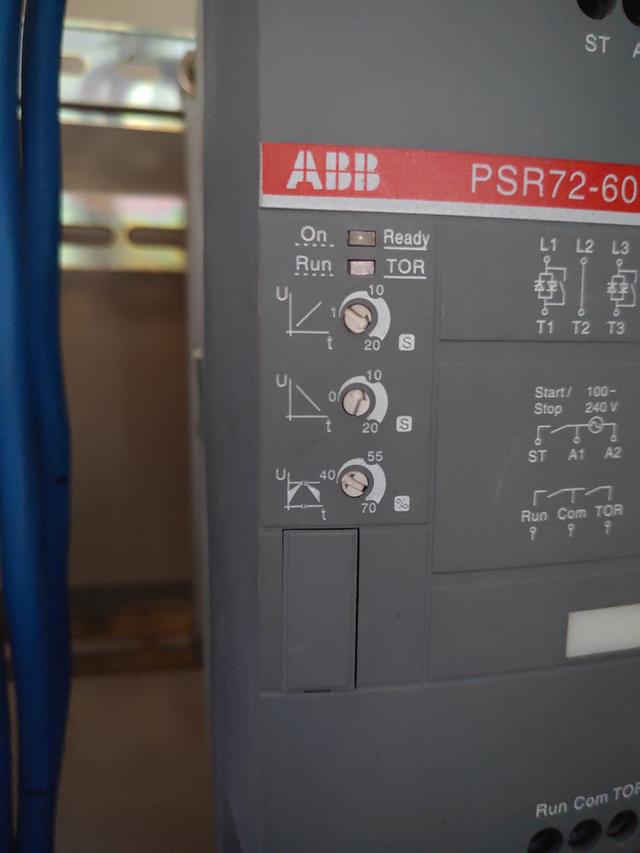

LED指示灯：得电On/就绪Ready、运行Run/全压TOR

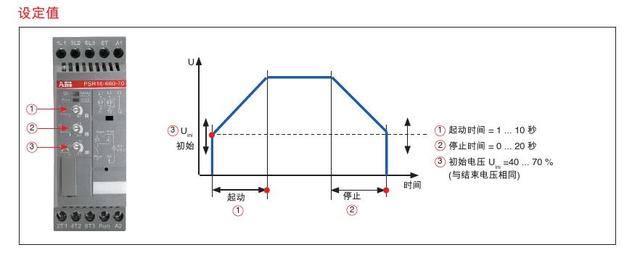

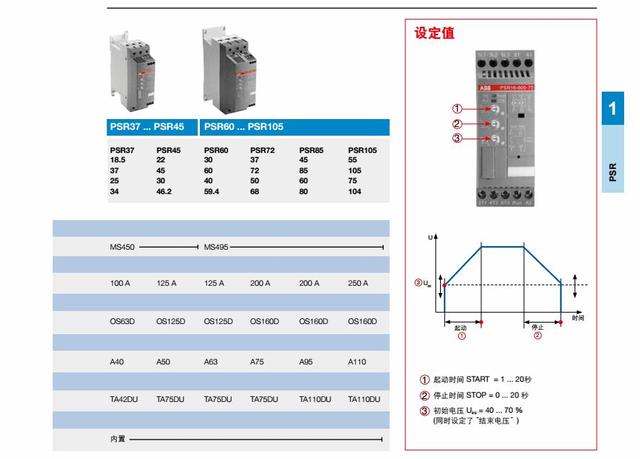

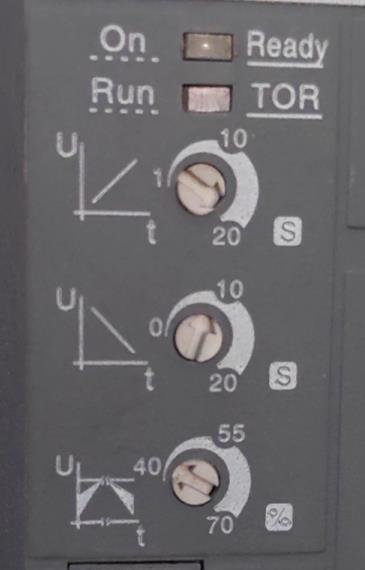

起动时间1-20秒(4号风道风机设定为20秒)

停止时间0-20秒(4号风道风机设定为10秒)

初始和结束电压40-70%(4号风道风机设定为40%)

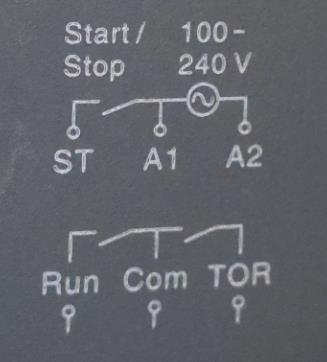

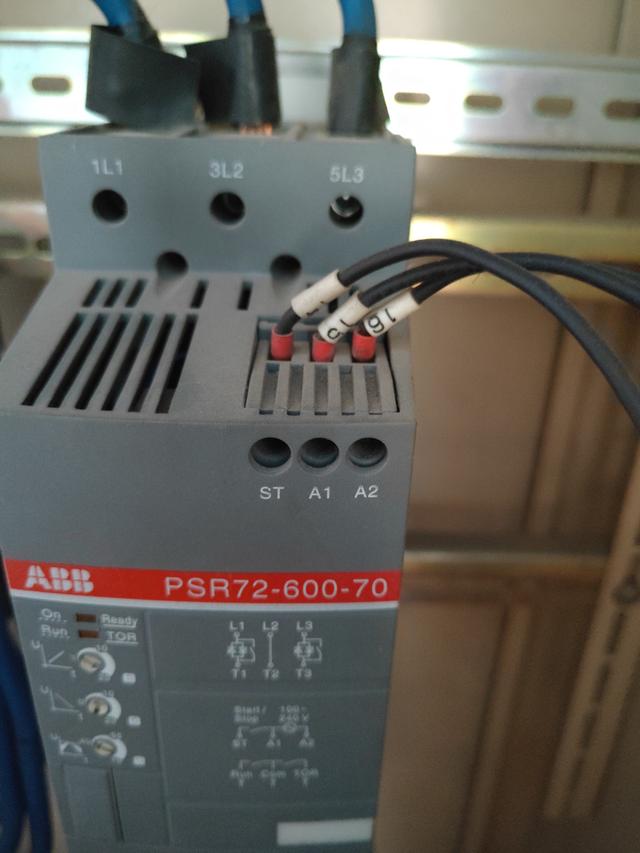

ST 、A1、A2启停指令

Run、Com、TOR运行停止反馈

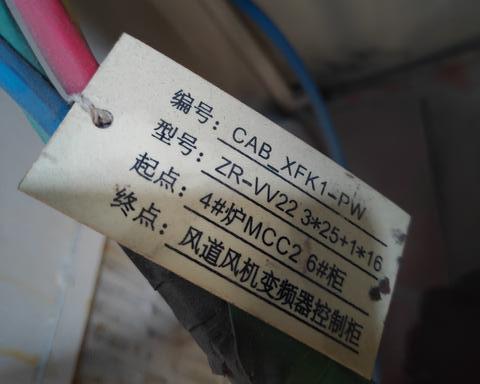

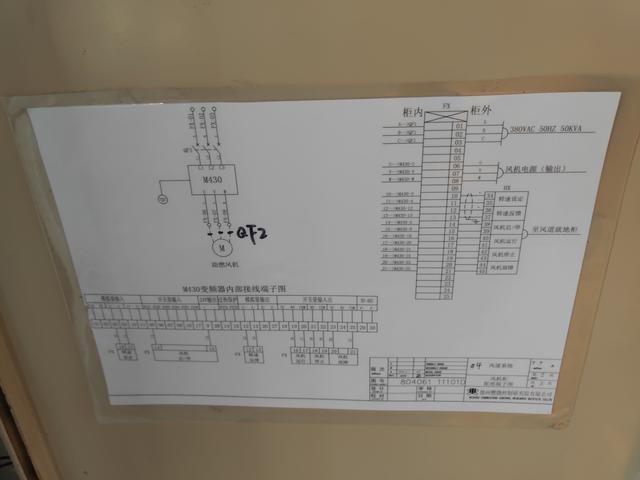

图纸与实际不相符

ABB PSR72-600-70软启动器

ABB PSR72-600-70软启动器

小结：

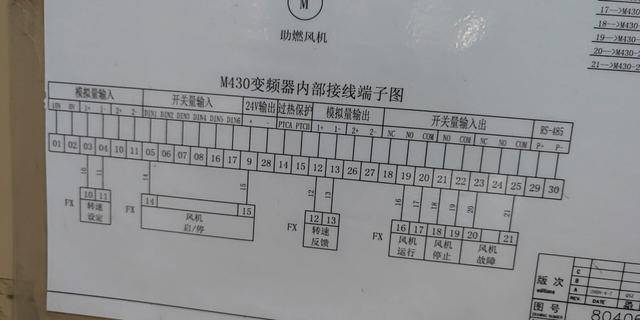

1、二期风道风机就地控制柜张贴图纸显示 是使用的M430变频器，但实际使用的为ABB PSR72-600-70软启动器

2、本款ABB PSR72-600-70软启动器，只能远方启停和运行停止状态反馈，电流、转速反馈盘前无法查看，因为本款软启动无此功能，

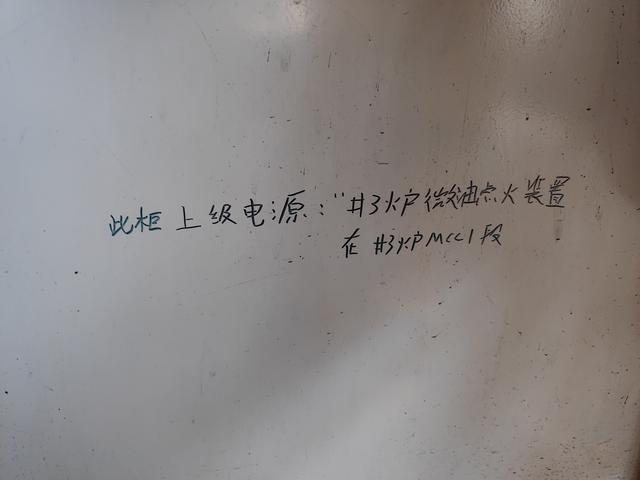

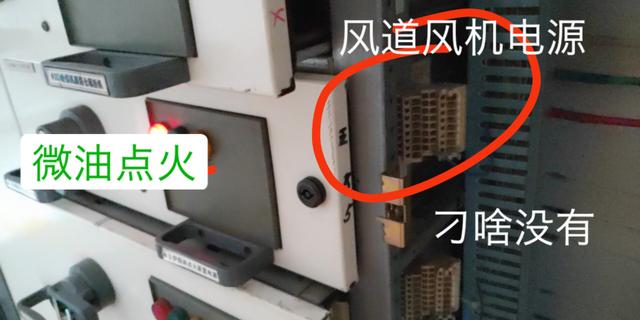

3、二期风道风机电机就地控制柜的上级电源在“锅炉MCC上”，开关名字不叫“风道风机”而是叫“微油点火装置电源”应注意。再者，本开关仅仅提供个电源，没有马控。

4、二期风道风机电机功率37kW，额定电流67.9A
