如何导入su_【三维地形】DEM提取等高线，生成SU模型

最新推荐文章于 2024-04-10 16:54:45 发布

易北河雄鹰

最新推荐文章于 2024-04-10 16:54:45 发布

阅读量8.3k

点赞数 2

文章标签：如何导入su

本文链接：https://blog.csdn.net/weixin_35963855/article/details/112615456

版权

本文介绍了如何从地理空间数据云下载地形数据和影像图，通过掩膜提取创建DEM，进而生成等高线。利用3D工具的等值线功能调整间距，将等高线导出为CAD文件。在CAD中应用view3d命令预览效果后，将等高线导入SketchUp，使用沙盒工具制作地形，结合影像图进行材质赋予，完成地形建模。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

3D模型

想要做一个su山体模型

手边没有等高线

难道要手动去描图吗？

完全不需要

今天讲解下如何通过DEM生成等高线

并导入SU建模

(一)

首先在地理空间数据云下载

所在场地的地形

同时通过底地图软件下载

影像图，格式为tif

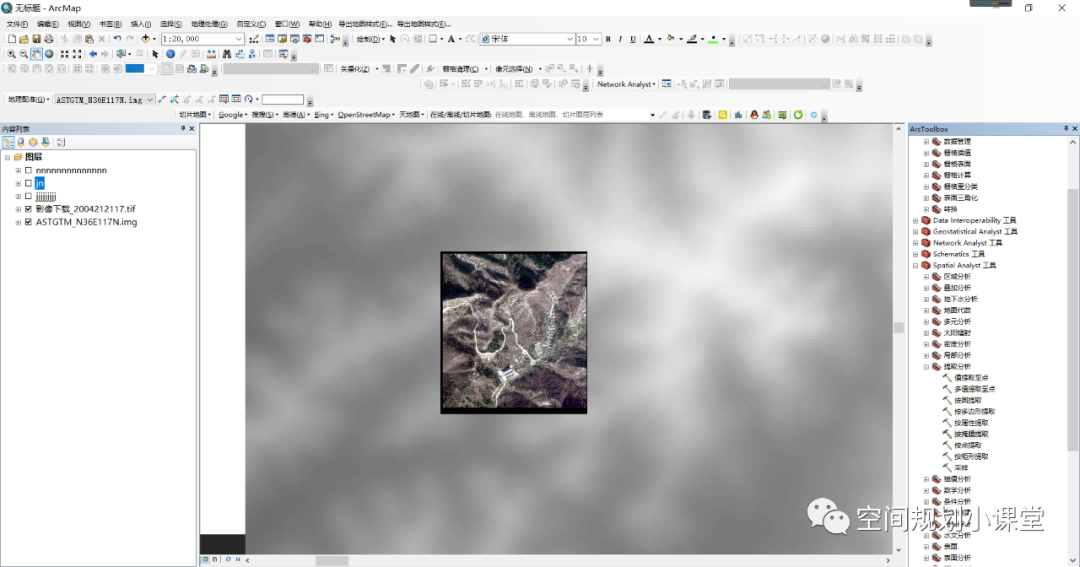

利用影像图裁剪DEM栅格

保持影响范围与DEM范围一致

提取方法有多重，本文使用掩膜提取

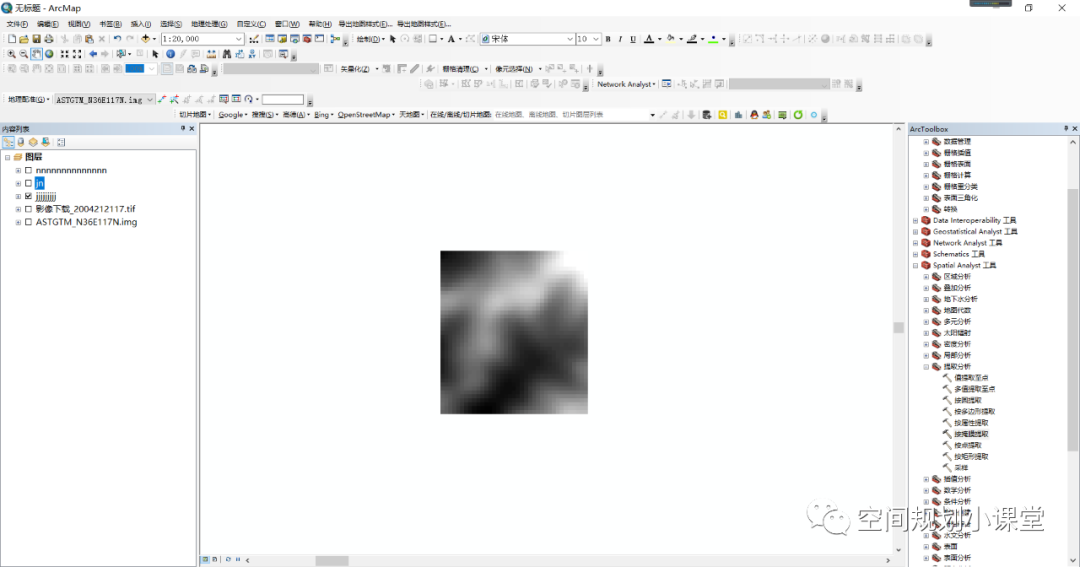

提取完成后如图所示

我们关闭影像图

打开3D工具里面的等值线

等高线间距可以根据所需

精度选择

点击生成得到如下效果<
