MATLAB实现RBF神经网络的故障诊断与数据预测

本文还有配套的精品资源，点击获取

简介：RBF神经网络是一种基于径向基函数的前馈神经网络，擅长于数据分类、非线性映射、函数逼近以及故障诊断和数据预测。本文档提供了一个MATLAB程序包，指导用户从数据预处理到网络设计、训练和评估的全过程，旨在帮助用户掌握RBF神经网络的实现及其在故障诊断和数据预测中的应用。

1. RBF神经网络简介

1.1 神经网络的基本概念

神经网络是一类模仿生物神经系统的计算模型，由大量简单的、相互连接的处理单元（神经元）构成，能够通过学习完成复杂的模式识别和预测任务。RBF神经网络，全称为径向基函数（Radial Basis Function）神经网络，属于前馈神经网络的一种，因其在隐藏层使用了径向基函数作为激活函数而得名。

1.2 RBF网络的特点

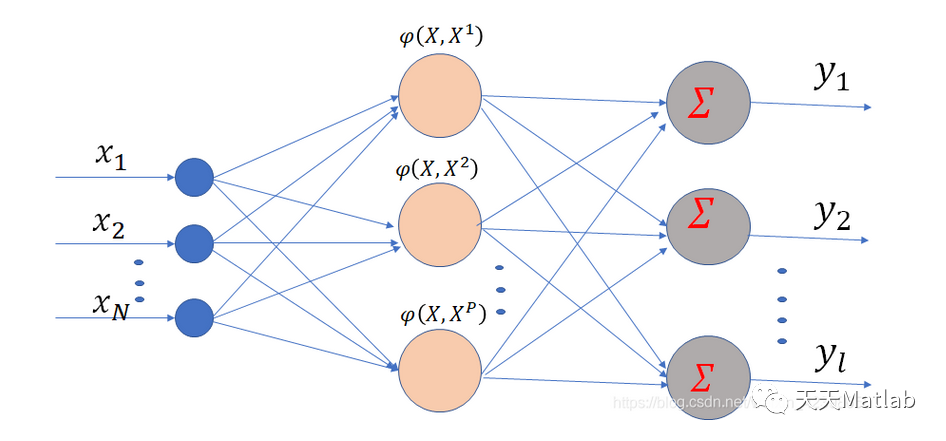

RBF神经网络特别适用于解决非线性问题，其核心优势在于拥有单隐藏层的简单网络结构，且在实际应用中训练速度快、误差小、泛化能力好。RBF网络的输出是输入空间中的一种映射，它能够通过局部逼近的方式构建输入和输出之间的复杂关系。

1.3 RBF网络的应用领域

由于RBF神经网络上述优点，它在许多领域都有广泛应用，如信号处理、图像识别、故障诊断、数据预测和金融分析等。RBF网络的这些特性使其成为研究者和工程师解决复杂问题时的一个重要工具。

2. 数据预处理方法

数据预处理是任何数据驱动模型建立过程中的关键步骤。它涉及将原始数据转换成适合于模型训练的形式。在本章节中，我们将探讨数据预处理中的几个关键技术，包括数据清洗、数据归一化与标准化以及特征选择与降维。

2.1 数据清洗技术

在数据预处理的阶段，数据清洗是首要任务，它要求从数据集中移除不一致和错误的数据。此过程确保模型的准确性并提高数据质量。

2.1.1 缺失值处理方法

缺失值是数据集中常见的问题，它指数据集中缺少的值。这些值可能是由于多种原因，例如数据收集的不完整或者系统故障。处理缺失值的方法有多种，常见的有以下几种：

• 删除含有缺失值的记录 ：对于数据集中的每一条记录，如果该记录含有缺失值，则直接删除该记录。这种方法简单直接，但可能会导致大量的数据损失。
• 填充缺失值 ：使用某种规则或模型来预测缺失值，然后用预测值填充空缺。常见的填充方法包括使用均值、中位数、众数或通过其他算法来预测。

import numpy as np
import pandas as pd

# 加载数据集
df = pd.read_csv('data.csv')

# 检查空值
print(df.isnull().sum())

# 使用均值填充空值
df.fillna(df.mean(), inplace=True)

# 检查空值，确认是否填充
print(df.isnull().sum())

在上述代码中，我们使用了Pandas库来读取数据集，并检查了数据集中的空值情况。之后我们使用了均值填充方法，并验证了空值是否已被正确处理。

• 使用模型预测缺失值 ：在复杂情况下，我们可以使用机器学习模型来预测缺失值。例如，利用随机森林或K近邻算法，依据其他非缺失数据来预测缺失值。

2.1.2 异常值检测与处理

异常值是数据集中那些不符合预期模式的值，它们可能是由于错误或特殊原因造成的。异常值的处理同样重要，以下是一些常见的方法：

• 基于统计的方法 ：可以使用箱形图来识别异常值。标准的箱形图通过第一四分位数和第三四分位数来定义异常值的范围。
• 基于模型的方法 ：可以使用聚类算法（例如K-均值）来检测异常值。在聚类后，那些落在聚类中心较远的点可以被认为是异常值。

2.2 数据归一化与标准化

数据归一化和标准化是将数据按比例缩放，使之落入一个小的特定区间。这个过程有助于提高模型训练效率，同时避免数值计算问题。

2.2.1 归一化的目的与方法

归一化通常指的是将数据缩放到[0,1]的范围，常见方法包括：

• 最小-最大归一化 ：将原始数据线性变换到[0,1]区间内。公式为： X' = (X - X_min) / (X_max - X_min) 。
• Z-score标准化 ：通过减去数据的平均值并除以标准差来缩放数据。公式为： Z = (X - μ) / σ ，其中 μ 是平均值， σ 是标准差。

2.2.2 标准化的原理与应用

标准化的目的在于，不同的数据量纲和数量级不会影响模型的表现。标准化通常用于机器学习算法中，尤其是那些对数据范围敏感的算法。

from sklearn.preprocessing import MinMaxScaler, StandardScaler

# 构建数据集
X = np.array([1, 2, 3, 4, 5])

# 归一化处理
min_max_scaler = MinMaxScaler()
X_minmax = min_max_scaler.fit_transform(X.reshape(-1,1))

# 标准化处理
std_scaler = StandardScaler()
X_std = std_scaler.fit_transform(X.reshape(-1,1))

在上述代码中，我们使用了scikit-learn库中的 MinMaxScaler 和 StandardScaler 类来进行归一化和标准化处理。

2.3 特征选择与降维

特征选择旨在从数据集中选取最重要的一些特征，而降维旨在减少数据的维度。这样做可以减少模型训练时间，提高模型的性能，并防止过拟合。

2.3.1 主成分分析(PCA)

主成分分析（PCA）是一种降维技术，它通过正交变换将一组可能相关的变量转换成一组线性不相关的变量，这些变量称为主成分。

from sklearn.decomposition import PCA

# 假设我们有以下数据集
X = np.array([[1, 2], [3, 4], [5, 6]])

# 应用PCA进行降维
pca = PCA(n_components=1)
X_pca = pca.fit_transform(X)

print("降维后的数据:", X_pca)

在这个例子中，我们使用了scikit-learn库中的PCA来将数据从二维降到一维。

2.3.2 线性判别分析(LDA)

线性判别分析（LDA）是一种监督学习的降维技术，其主要目的是投影数据以最大化类间距离并最小化类内距离，从而提高分类性能。

from sklearn.discriminant_analysis import LinearDiscriminantAnalysis as LDA

# 假设我们有以下带有标签的数据集
X = np.array([[1, 2], [3, 4], [5, 6], [7, 8]])
y = np.array([0, 0, 1, 1])

# 应用LDA进行降维
lda = LDA(n_components=1)
X_lda = lda.fit_transform(X, y)

print("应用LDA后的数据:", X_lda)

在上述代码中，我们使用了scikit-learn库中的LDA来将数据进行降维，并用标签信息来指导降维过程。

在本章节中，我们学习了数据预处理的基础知识和方法。通过理解和掌握数据清洗、归一化标准化、特征选择和降维技术，我们可以在构建RBF神经网络之前，确保数据的质量和适用性。这些预处理步骤可以显著提升模型的训练效率和预测准确度。

3. RBF神经网络结构设计

在神经网络的设计中，合理地确定网络结构是至关重要的一步，它直接关系到模型的性能和最终的应用效果。RBF神经网络（Radial Basis Function Neural Network）以其独特的网络结构，在许多领域得到了广泛的应用。本章主要探讨RBF神经网络结构设计中各关键要素的设计方法和选择逻辑。

3.1 网络参数初始化

初始化是神经网络训练的起点，包括中心选择和扩展常数的确定，它们是影响RBF网络性能的重要参数。

3.1.1 中心选择的策略

中心选择是RBF网络初始化中的一项关键技术。中心是指隐藏层节点的中心向量，这些中心向量通常对应于输入空间的样本点。以下是几种常见的中心选择策略：

• 随机选择法：随机从训练样本中选择一部分作为中心。
• 聚类分析法：利用如K-means聚类算法从训练数据中找到合适的中心。
• 自适应法：通过网络训练逐步自适应地确定中心。

在选择中心时，需要考虑训练数据的分布和数量，以保证网络的泛化能力和计算效率。

% 示例：使用K-means聚类确定RBF中心
% 假设有一个训练样本集dataSet
dataSet = ...; % 数据集变量
numCenters = 100; % 设定RBF中心数量
[centers, ~] = kmeans(dataSet, numCenters);

上述代码使用MATLAB的kmeans函数实现K-means聚类，并得到RBF网络的中心。

3.1.2 扩展常数的确定方法

扩展常数（Spread Parameter）是RBF网络中控制径向基函数宽度的参数。扩展常数越大，函数覆盖的范围越广，反之则越窄。扩展常数的选择通常需要根据具体问题和数据特性进行调整。

• 经验选择法：根据经验选择一个固定的值。
• 交叉验证法：通过交叉验证来确定最佳扩展常数。
• 自适应方法：在训练过程中动态调整扩展常数。

% 示例：使用交叉验证法来确定最佳扩展常数
spreadValues = [1.0, 2.0, 3.0, 4.0]; % 可能的扩展常数集合
bestError = inf; % 初始化最小误差
bestSpread = spreadValues(1); % 初始化最佳扩展常数
for spread = spreadValues
    % 使用当前的扩展常数来训练RBF网络并进行交叉验证
    % ...
    % 假设得到了交叉验证的误差currentError
    currentError = ...;
    if currentError < bestError
        bestError = currentError;
        bestSpread = spread;
    end
end

此代码段演示了如何使用交叉验证来选择最佳的扩展常数。

3.2 隐藏层节点的选取

隐藏层节点的选择对于RBF网络的学习能力和泛化性能都至关重要。

3.2.1 最优节点数的确定

确定RBF网络的隐藏层节点数是一个重要问题，它需要在模型复杂度和拟合能力之间找到一个平衡点。

• 贪心算法：根据误差的减少情况逐步添加节点。
• 基于性能评估：通过比较不同节点数下的模型性能来确定。

% 示例：使用贪心算法确定RBF网络节点数
initialNumNodes = 1;
finalNumNodes = ...; % 最终需要确定的节点数
minError = inf;
currentNumNodes = initialNumNodes;
while currentNumNodes < finalNumNodes
    % 使用当前节点数训练RBF网络
    % ...
    % 假设得到当前训练误差currentError
    currentError = ...;
    if currentError < minError
        minError = currentError;
        currentNumNodes = currentNumNodes + 1;
    else
        break;
    end
end

上述伪代码展示了贪心算法增加节点数直到达到某个性能指标。

3.2.2 节点添加与删除策略

在实际应用中，除了确定节点数之外，还需要决定如何添加和删除节点。通常，这依赖于性能指标的变化。

• 节点添加策略：当添加新节点导致误差显著下降时，继续添加新节点。
• 节点删除策略：当删除某个节点后，误差没有显著增加，则考虑删除。

% 示例：节点添加策略
errorTolerance = 0.01; % 定义误差容忍度
[~, currentError] = ...; % 使用当前节点数计算误差
[~, previousError] = ...; % 使用前一个节点数计算误差
if (previousError - currentError) > errorTolerance
    % 如果误差减少超过容忍度，则添加新节点
    % ...
end

以上代码段演示了在误差减少超过设定容忍度时添加节点的策略。

3.3 输出层的设计与实现

输出层的设计是RBF网络设计的最后一个步骤，它关系到网络的最终输出。

3.3.1 输出层结构的选择依据

根据不同的任务需求，RBF网络的输出层可能有不同的结构。对于分类问题，输出层通常使用软最大化（softmax）函数；对于回归问题，则可能直接输出连续值。

• 分类任务：使用softmax函数输出各类别的概率。
• 回归任务：直接输出连续值。

% 示例：分类任务中输出层的softmax函数实现
net = ...; % 训练好的RBF网络
outputs = net(dataSet); % 计算网络输出
[~, predictedClass] = max(outputs); % 获得最高概率的类别

3.3.2 激活函数的作用与选择

在RBF网络中，激活函数扮演了极其重要的角色。不同的激活函数会带来不同的网络性能。

• 对于分类问题，通常使用softmax作为激活函数。
• 对于回归问题，恒等函数可以作为激活函数。

选择合适的激活函数是实现网络设计的关键环节。

% 示例：使用softmax函数作为分类激活函数
classProbabilities = exp(outputs) ./ sum(exp(outputs));

以上代码使用了指数函数和归一化来实现softmax函数，这是分类问题中常用的激活函数。

通过以上各部分的介绍，可以看出RBF网络的设计是复杂而细致的工作，其结果直接影响到模型的预测能力和泛化性能。在实际应用中，网络结构设计需要与数据预处理、训练优化等其他环节协同工作，共同构建出强大的神经网络模型。

4. 径向基函数选择

径向基函数（Radial Basis Function，RBF）是RBF神经网络的核心组成部分，其选择与配置直接影响着网络的性能。本章节将详细介绍RBF的定义、特性、常用函数的比较分析，以及不同RBF函数的参数调整和应用场景。

4.1 径向基函数的基本概念

4.1.1 RBF的定义与特性

径向基函数是一种局部逼近的函数，它通常具有以下特点：

• 径向对称性 ：RBF是一个关于中心点径向对称的函数，这意味着函数值仅依赖于中心到输入向量之间的距离。
• 局部性 ：RBF的值随着输入向量与中心之间的距离增大而迅速减小，因此对输入空间中的局部区域变化敏感。
• 可调整的宽度参数 ：RBF函数通常包含一个宽度参数，通过调整该参数可以控制函数影响范围的大小。

4.1.2 常用RBF函数的比较分析

以下是几种最常用的RBF函数：

• 高斯径向基函数 ：其数学表达式为 exp(-γ||x-c||^2) ，其中 x 是输入向量， c 是RBF的中心， γ 是宽度参数。高斯函数是无限可微的，且具有平滑的径向对称表面，是RBF网络中最常使用的一种。
• 多二次径向基函数 ：形式为 (1 + ||x-c||^2)^(-1) 。这种函数在中心点是无限可微的，且具有更宽泛的局部特性。
• 逆多二次径向基函数 ：形式为 (1 + ||x-c||)^(-1) 。与多二次径向基函数相比，它具有更快的衰减速度，但其一阶导数在中心点不可微。
• 薄板样条径向基函数 ：形式为 ||x-c||^p * log(||x-c||) 。薄板样条函数在中心点的二阶导数不连续，因此在某些应用中可能导致不连续的输出。

在实际应用中，高斯径向基函数因其出色的性能和数学性质，被广泛使用。

4.2 RBF函数参数调整

4.2.1 影响参数的确定因素

RBF函数的参数调整对于网络性能至关重要。影响RBF函数性能的主要参数包括：

• 中心点 ：中心点的选择决定了RBF函数激活的位置。中心点的确定方法通常包括随机选择、聚类算法（如K-means）或者自适应地从数据中学习得到。
• 宽度参数 （如高斯函数中的 γ ）：该参数控制了RBF函数的局部性范围。宽度参数越大，函数的影响范围越宽；反之则越窄。

4.2.2 参数优化算法介绍

参数优化通常借助于算法来实现。常见的参数优化算法包括：

• 梯度下降法 ：通过计算损失函数对参数的梯度，迭代更新参数值。
• 遗传算法 ：模拟自然选择过程，通过适应度函数来优化参数。
• 粒子群优化算法（PSO） ：借鉴鸟群和鱼群的集体行为，通过群体智能搜索全局最优解。

这些算法通常与其他优化策略结合使用，例如网格搜索或随机搜索，以提高优化的效率和效果。

4.3 不同RBF函数的应用场景

4.3.1 高斯径向基函数应用

由于高斯径向基函数在数学性质上的优良表现，它在众多领域中得到了广泛应用。例如，在非线性回归和分类问题中，高斯RBF常常被选作激活函数，其在逼近连续函数时表现出色。

4.3.2 多二次径向基函数案例

多二次径向基函数因其在中心点的可微性，在物理学中模拟场的构建中特别有用，例如在温度场或电场的建模中。多二次RBF网络在需要对输入空间中的数据进行平滑插值时，表现出良好的效果。

径向基函数的选择和优化是设计高效RBF神经网络的关键步骤。不同类型的RBF函数适用于不同场景，根据具体问题的性质进行选择和调整是提高网络性能和解决实际问题的重要策略。下一章我们将深入了解RBF神经网络的结构设计，包括网络参数初始化、隐藏层节点的选取以及输出层的设计与实现。

5. 网络训练过程及优化算法

5.1 训练算法的原理与分类

神经网络的训练过程本质上是寻找一组权重参数，使其能够最小化预测输出和实际输出之间的差异。网络训练的基本步骤包括初始化权重、前向传播计算输出、计算误差并进行反向传播，最后更新权重。

常见的训练算法包括梯度下降法（GD）、随机梯度下降法（SGD）和批量梯度下降法（BGD）。GD在每次更新权重时都会使用所有数据集，SGD则是每次只选取一个样本来更新权重，而BGD在每次迭代中使用一个小批量样本来更新权重。

# 示例：使用随机梯度下降法（SGD）更新权重的伪代码
def sgd(weights, gradients, learning_rate):
    # weights: 网络权重
    # gradients: 计算得到的梯度
    # learning_rate: 学习率
    weights -= learning_rate * gradients
    return weights

5.2 优化策略与技巧

网络训练是一个优化问题，有效调整学习率和选择合适的批量大小是提高训练效率的关键因素。

5.2.1 学习率的选择与调整

学习率决定了每次更新权重的步长。太小的学习率会导致训练过程缓慢，而太大的学习率可能会导致模型无法收敛。因此，常用的学习率调整策略包括学习率衰减和自适应学习率算法如Adam、RMSprop。

# 示例：学习率衰减函数
def adjust_learning_rate(learning_rate, epoch, decay_rate=0.1):
    # epoch: 当前训练的轮次
    # decay_rate: 衰减率
    learning_rate *= decay_rate
    return learning_rate

5.2.2 批量与在线学习的差异

批量学习是指每次更新权重时，使用一小批数据样本，而在线学习则是对每个样本逐一进行权重更新。批量学习有助于减少权重更新时的方差，而在线学习能更快适应新样本，但可能会导致权重更新过于频繁。

5.3 收敛性分析与稳定性保障

保证训练过程的收敛性和网络的稳定性是优化算法中非常重要的部分。

5.3.1 收敛性的数学保证

收敛性主要通过梯度下降法的性质进行保证，即在一定的条件下，梯度下降法能够确保网络权重向局部最小值收敛。常用的收敛性条件包括梯度的绝对值小于某个阈值，以及权重更新量小于某个预定值。

5.3.2 网络稳定性的提升方法

为了避免梯度消失或梯度爆炸，可以采用如权重初始化策略、使用合适的激活函数（例如ReLU及其变种）、梯度裁剪等技术来提升网络的稳定性。批量归一化（Batch Normalization）也是一种非常有效的方法，能够稳定学习过程，并加速收敛。

# 示例：批量归一化伪代码
def batch_normalization(inputs, gamma, beta, epsilon=1e-5):
    # inputs: 输入数据
    # gamma, beta: 可学习的参数，用于恢复输出分布的表达能力
    # epsilon: 防止除以零的小常数
    mean = inputs.mean(axis=0)
    variance = inputs.var(axis=0) + epsilon
    normalized = (inputs - mean) / (variance ** 0.5)
    return gamma * normalized + beta

以上内容提供了网络训练过程中的关键概念、算法、策略和技巧，以及相关的数学保证和提升稳定性的方法。理解这些概念，能够帮助我们在实际应用中更好地调整网络的训练策略。
