台达变频器485通讯接线图_各型号PLC接线图大全，收藏这一篇就够了！

PLC接线图

本文收录这六种主流PLC的接线图，后续会添加更多型号PLC，敬请关注！

目录

一、西门子

二、三菱

三、欧姆龙

四、松下

五、台达

六、信捷

一、西门子

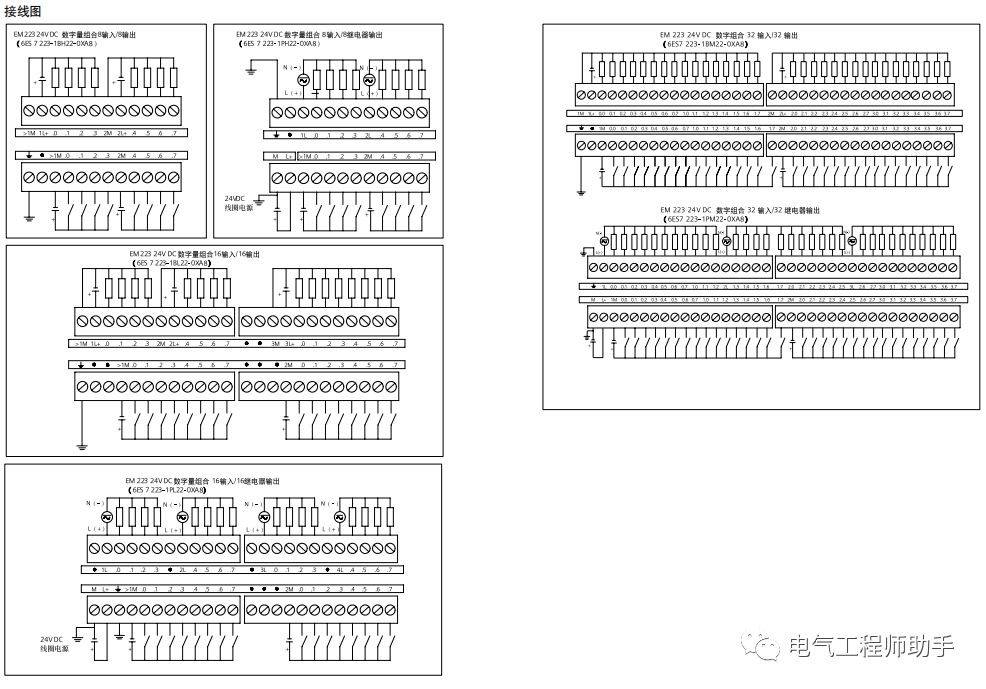

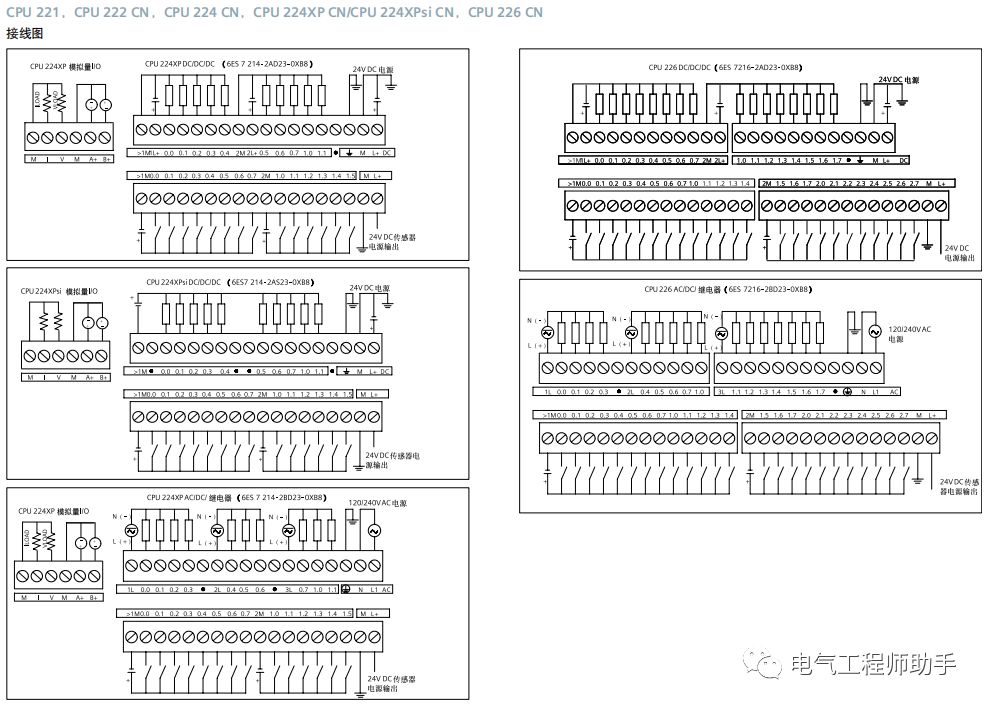

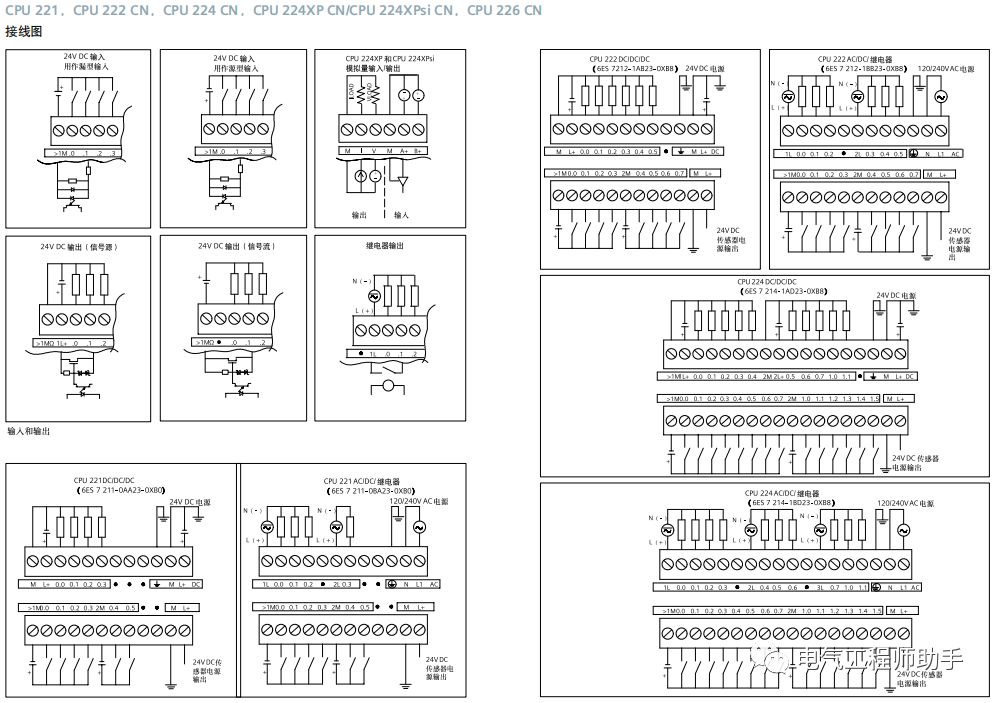

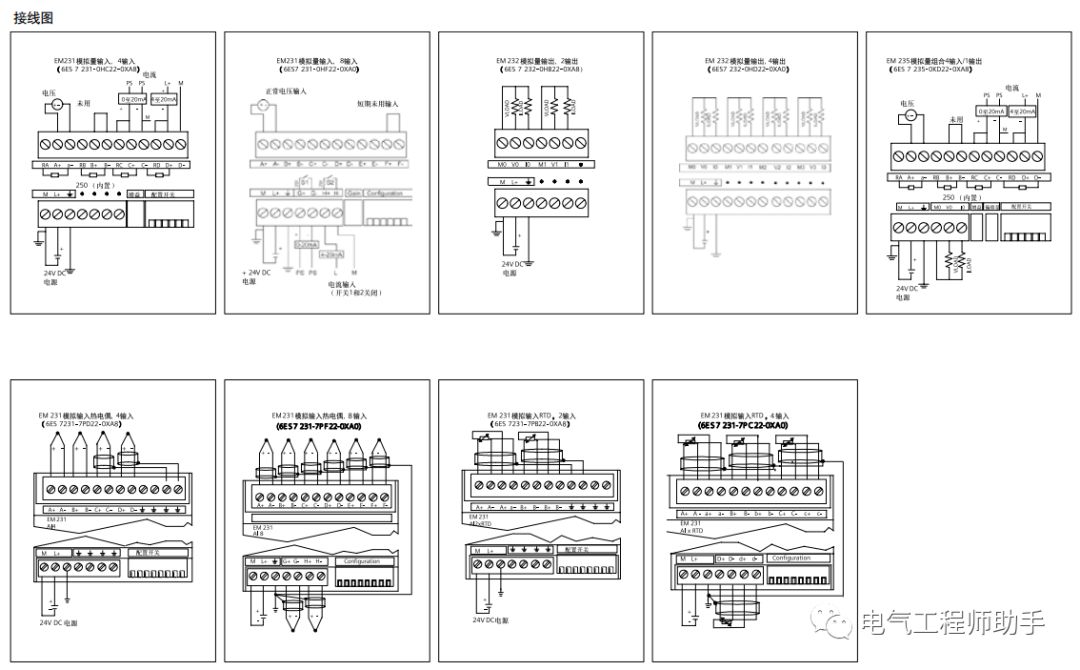

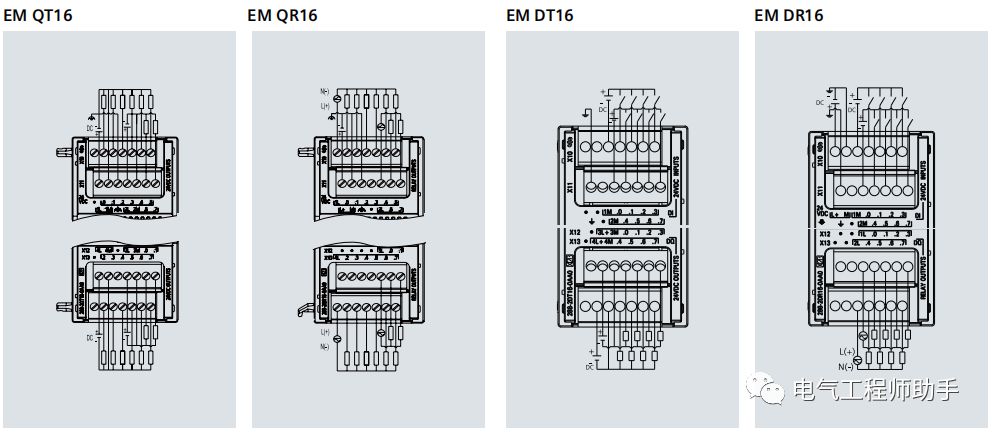

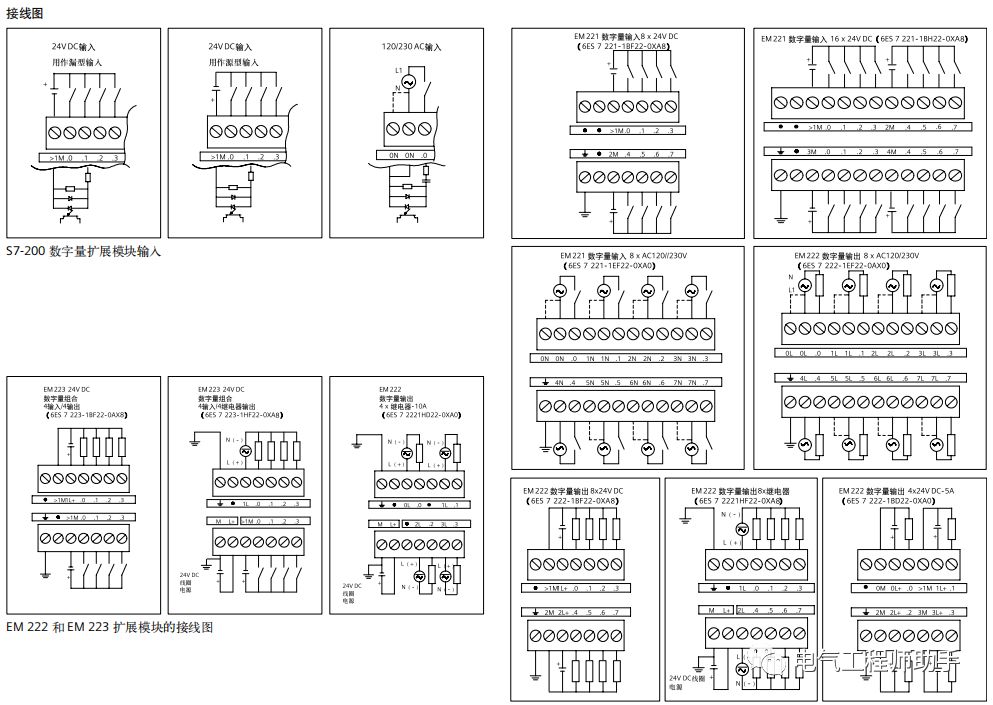

1.S7-200 CN(点击查看大图)(摘自官方硬件手册，下同)

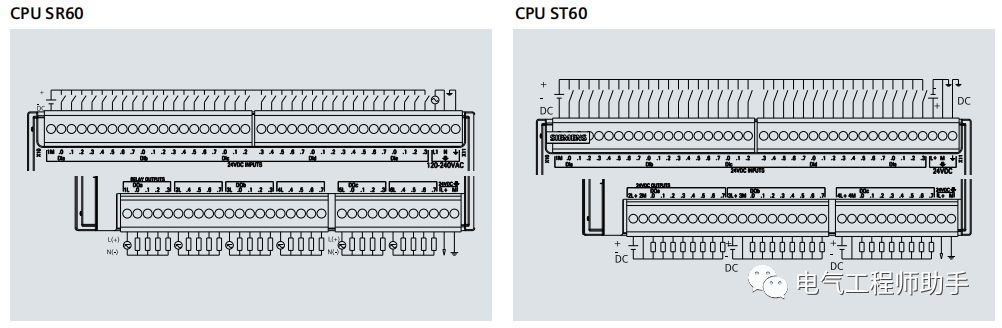

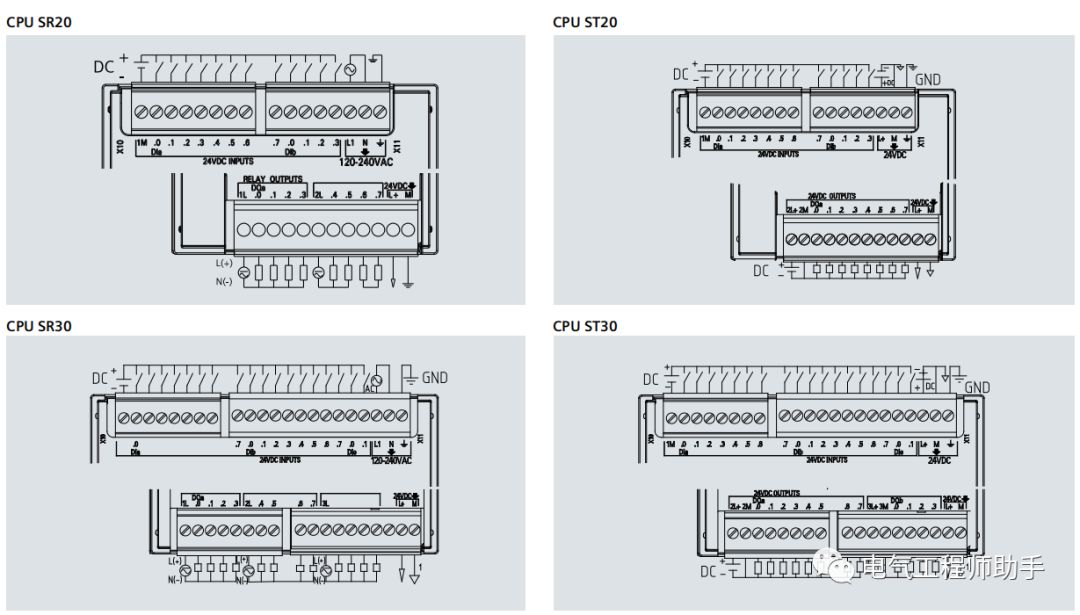

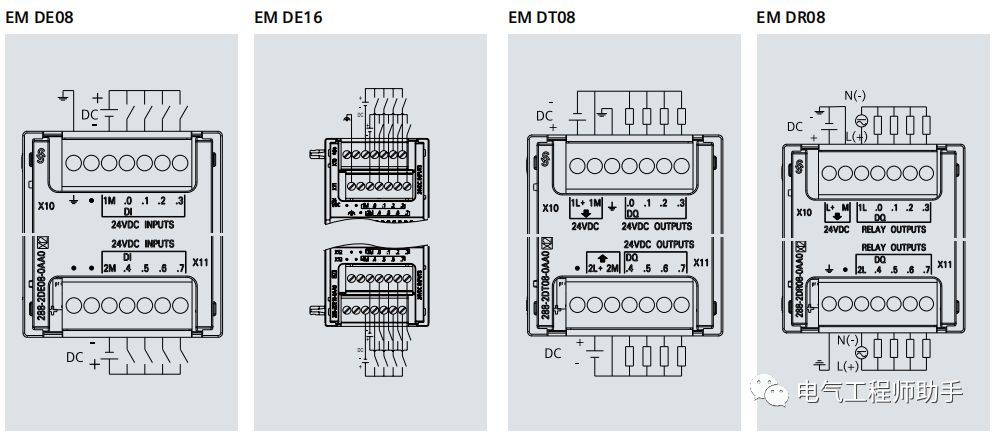

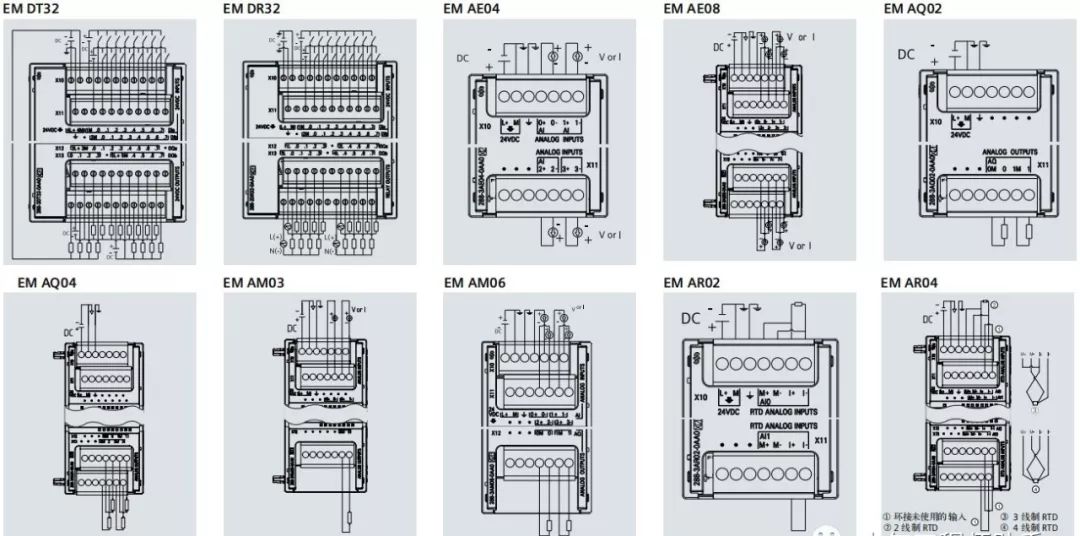

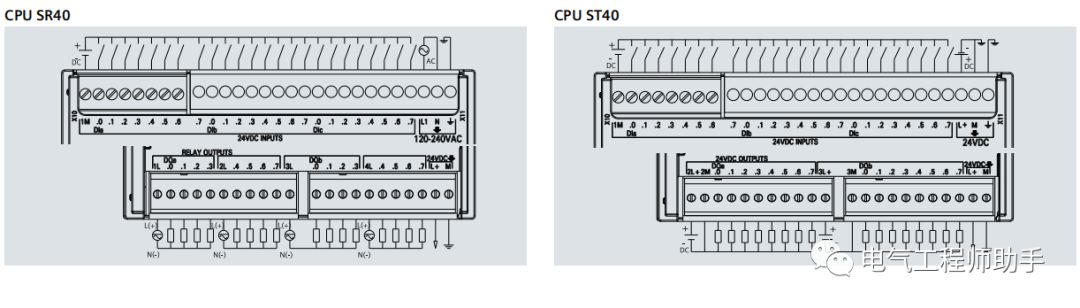

2.S7-200 Smart(点击查看大图)

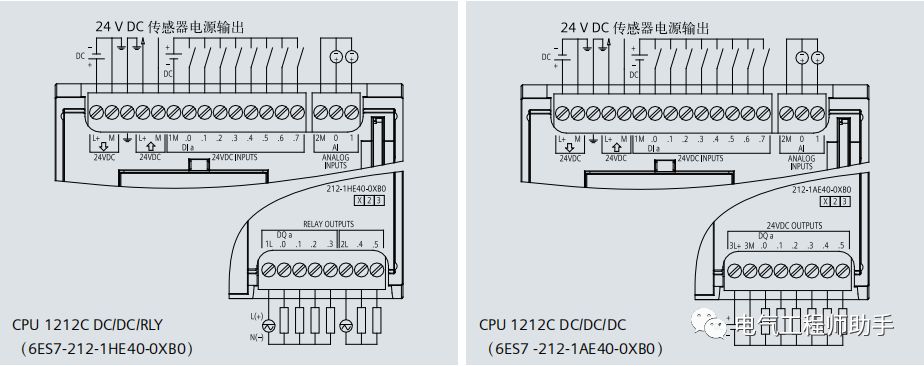

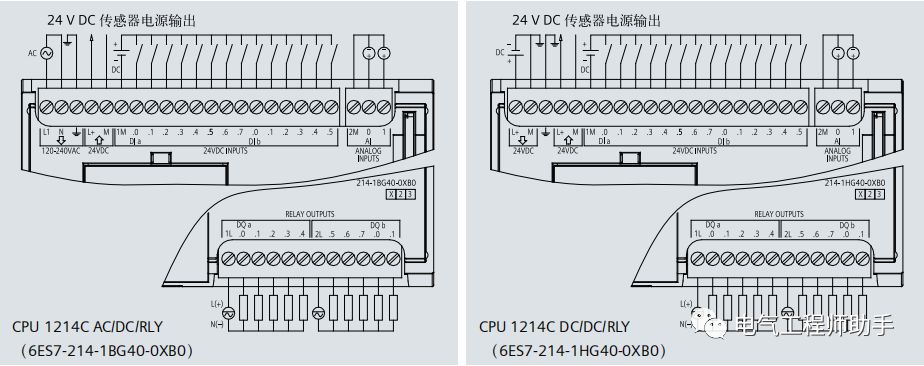

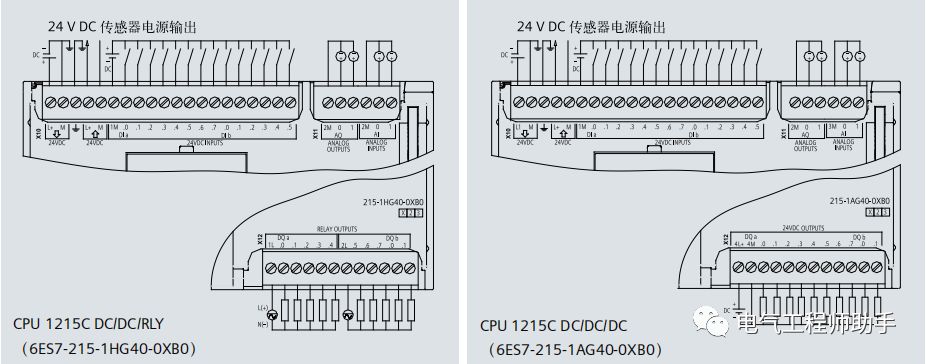

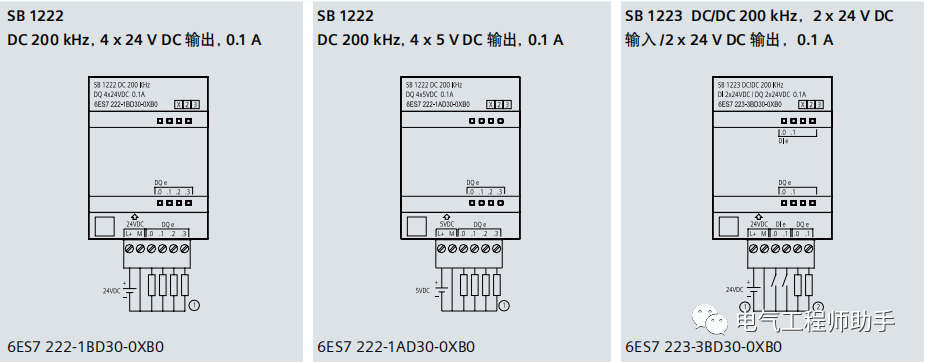

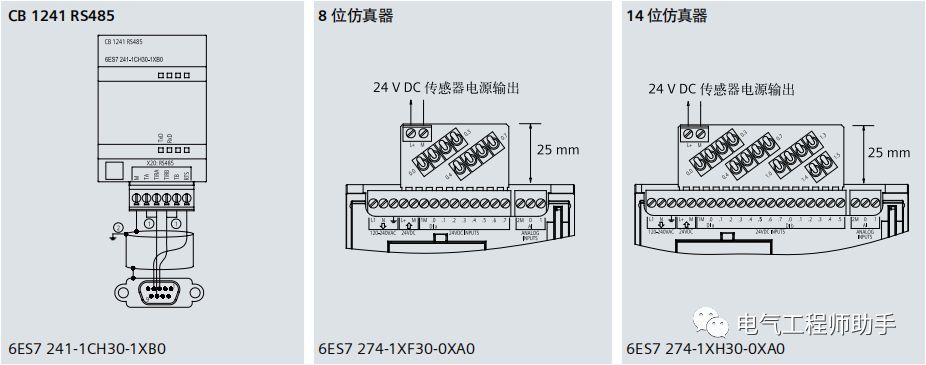

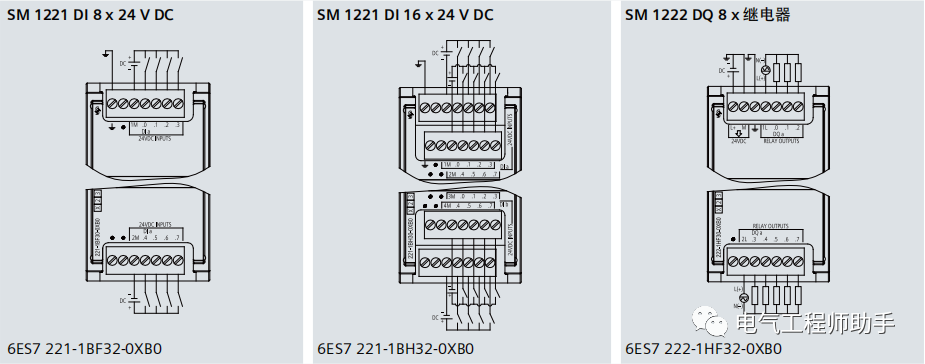

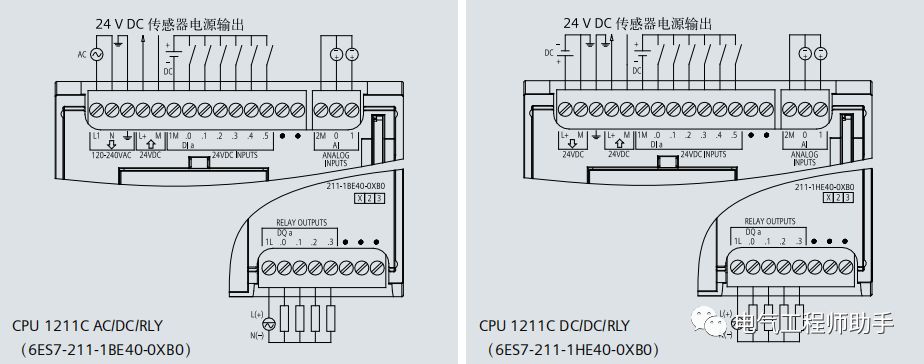

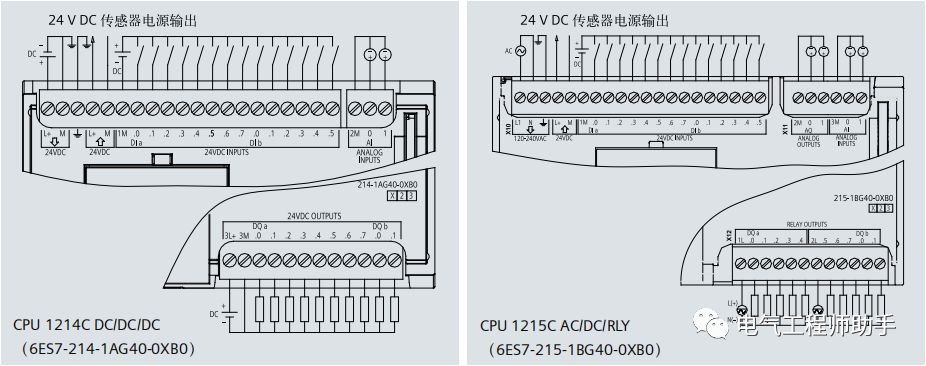

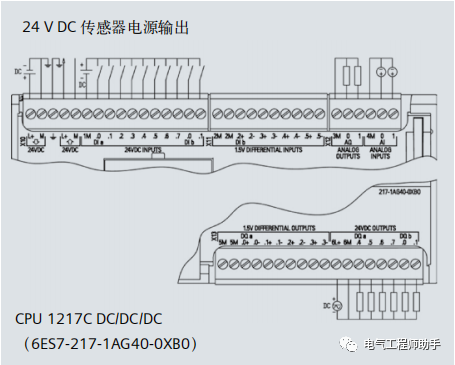

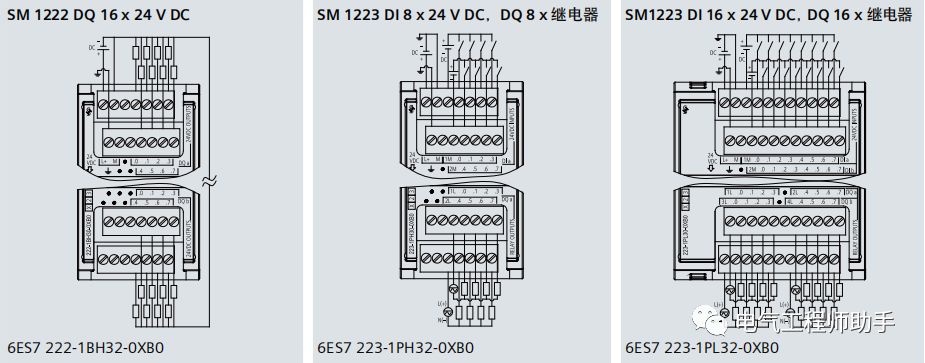

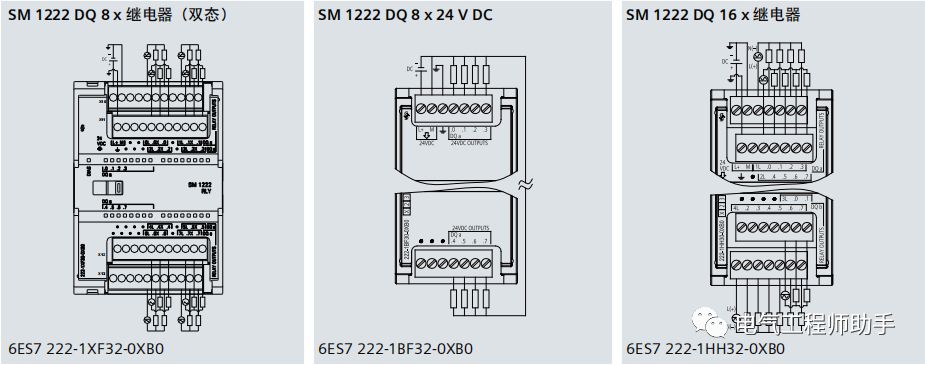

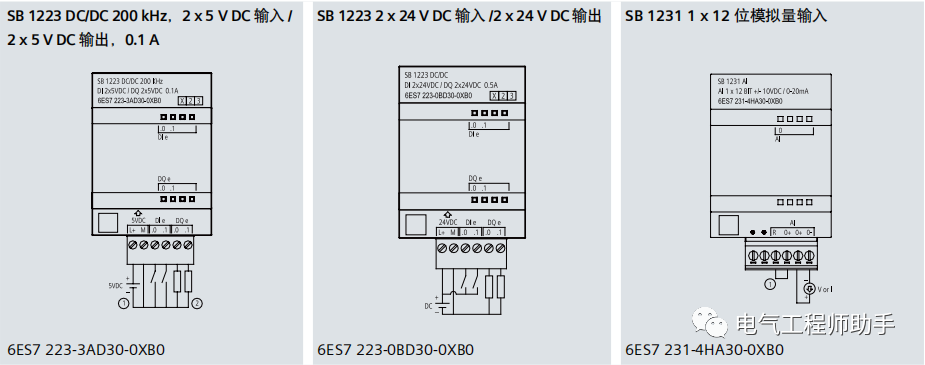

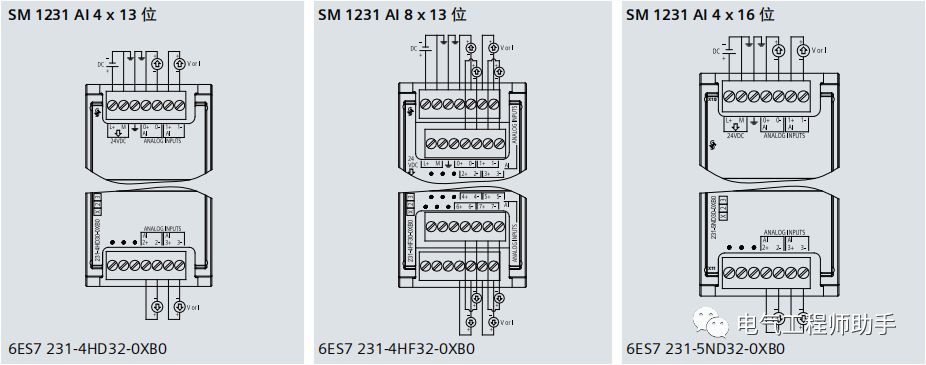

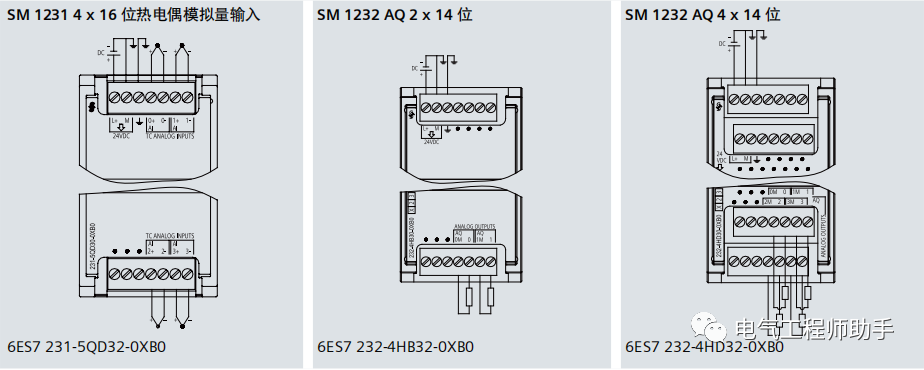

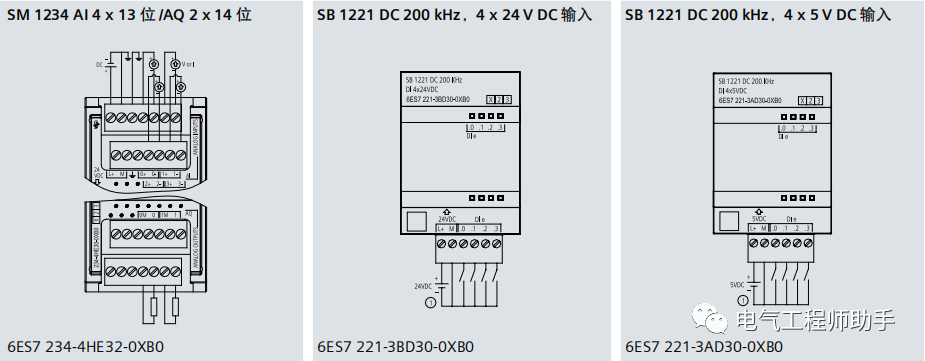

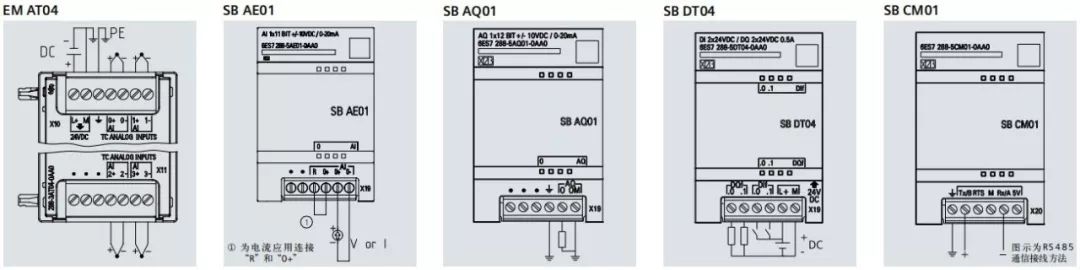

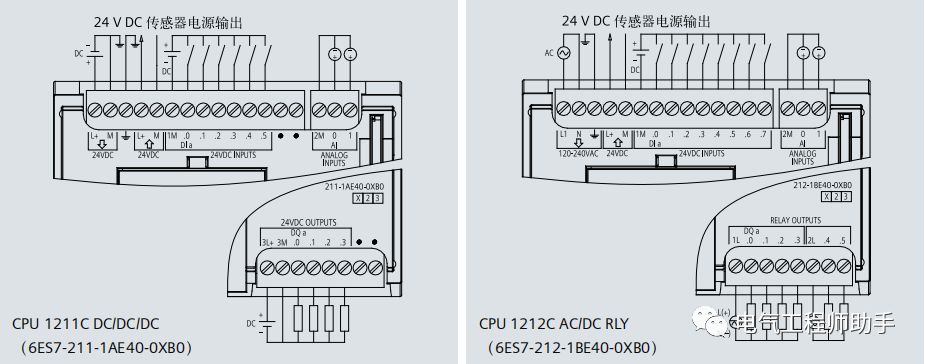

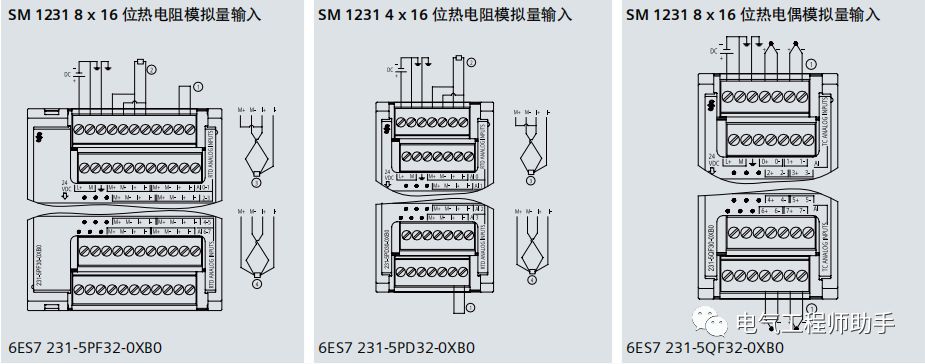

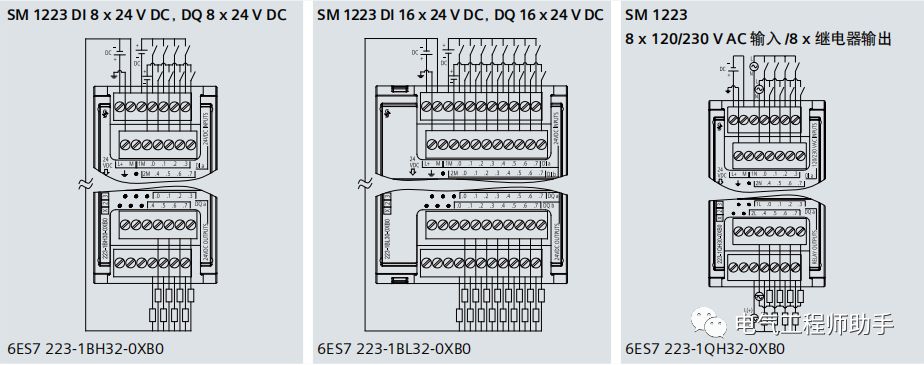

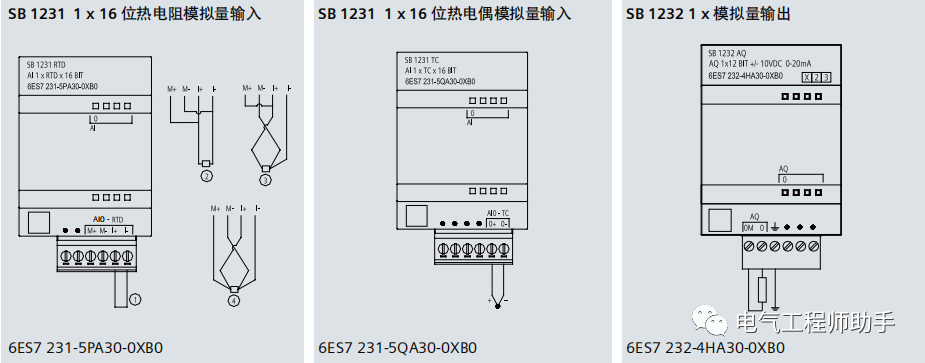

3.S7-1200(点击查看大图)

二、三菱

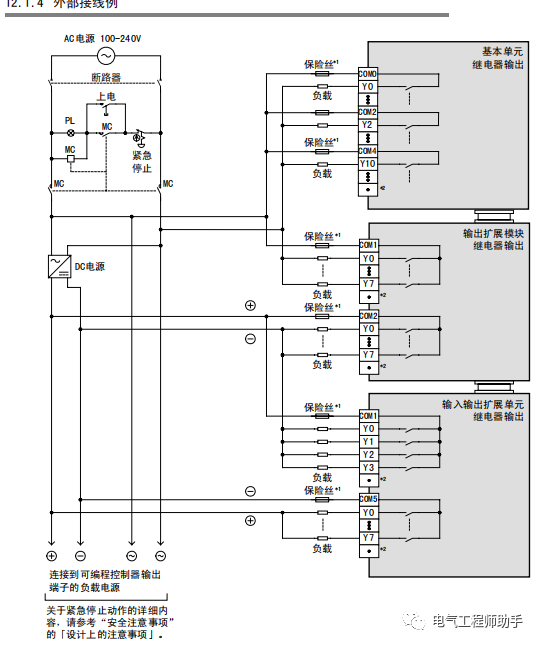

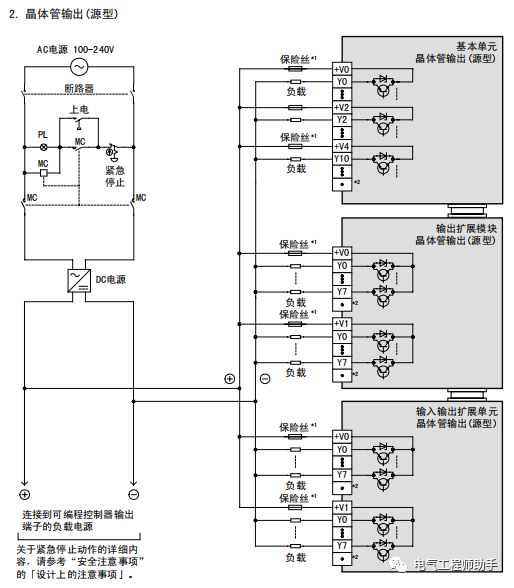

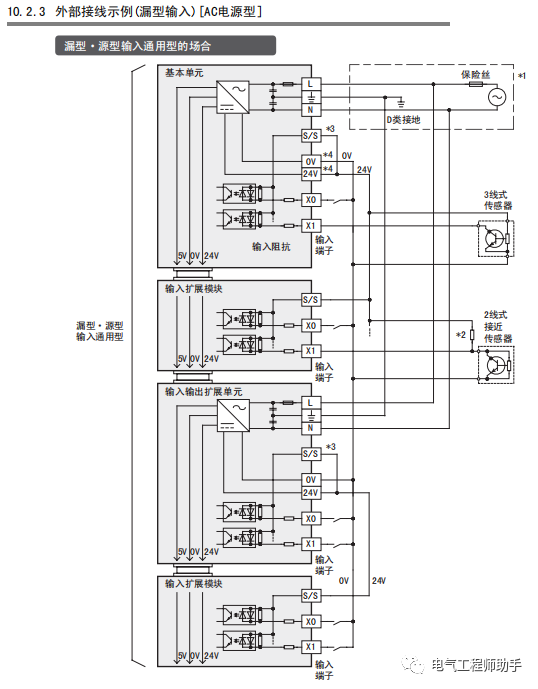

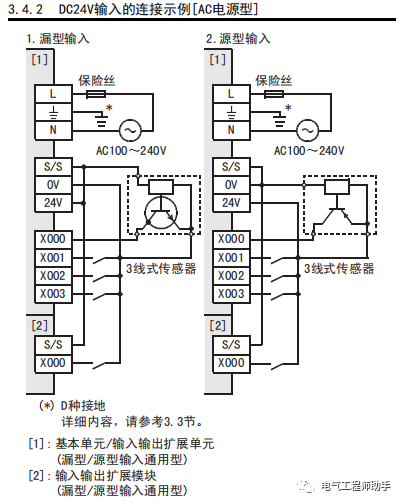

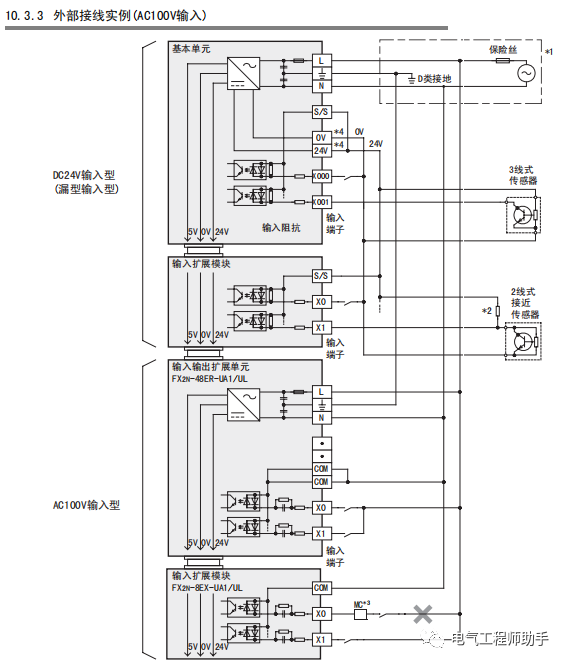

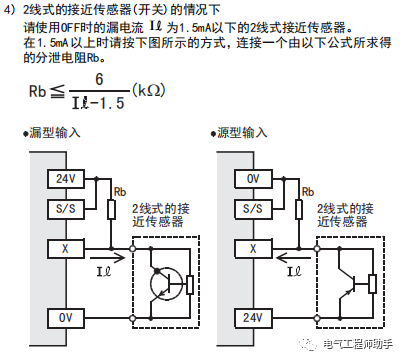

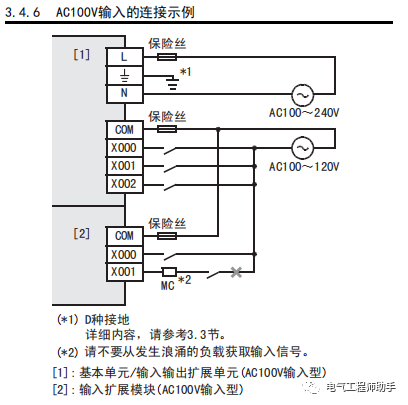

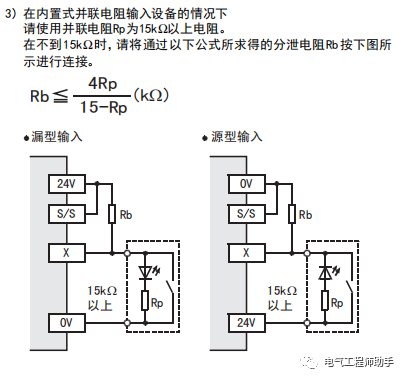

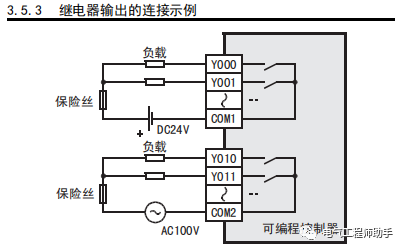

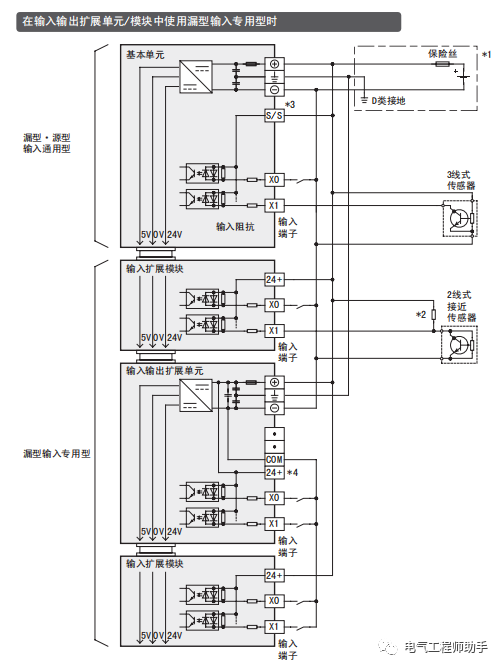

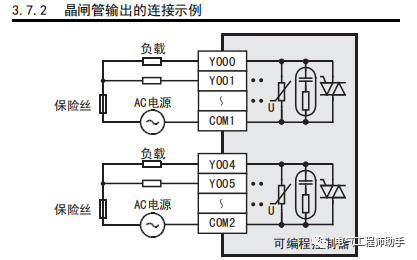

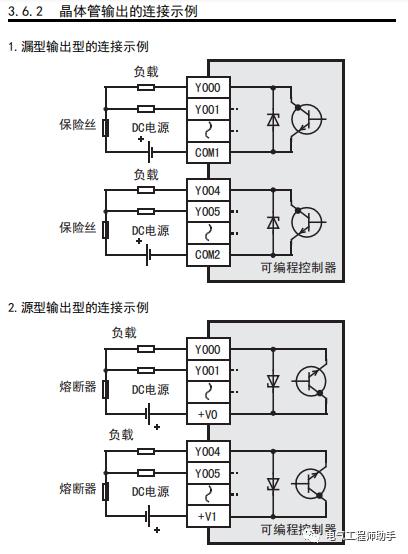

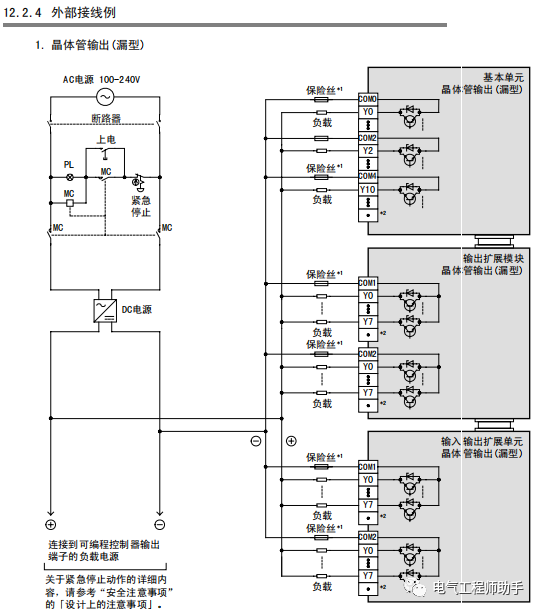

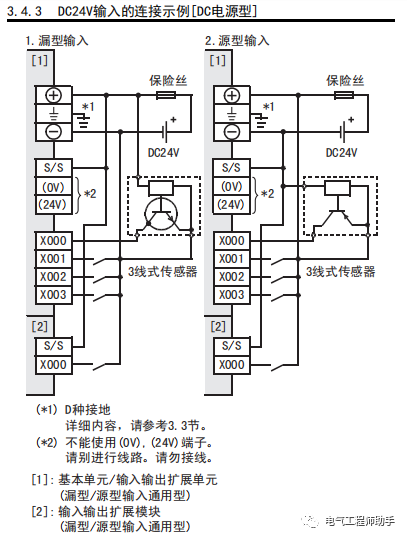

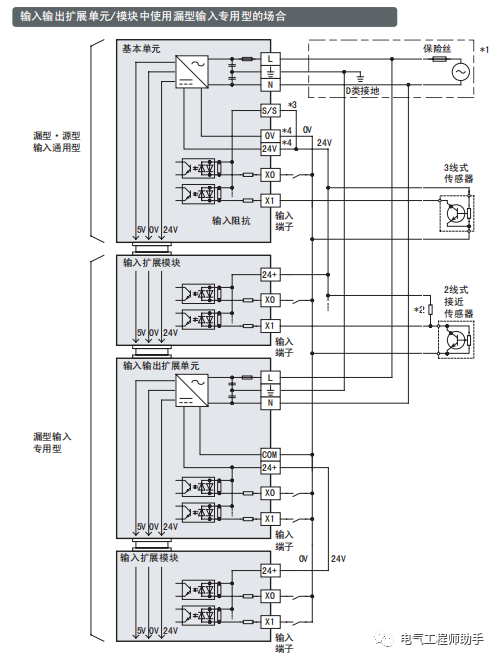

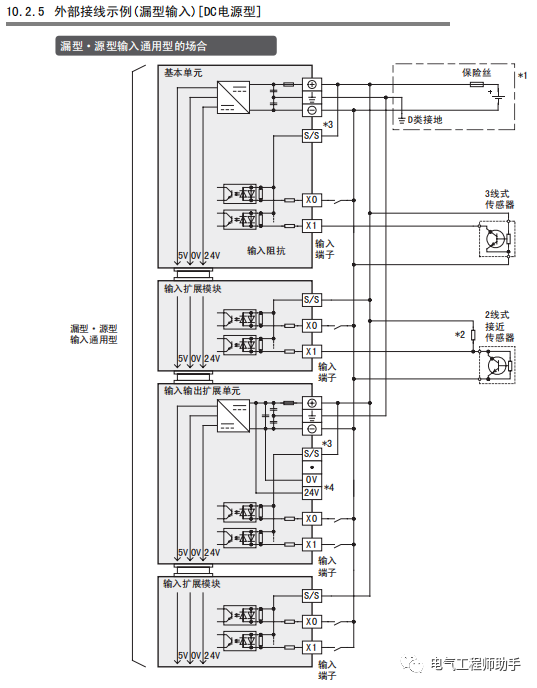

1.FX3U(点击查看大图)

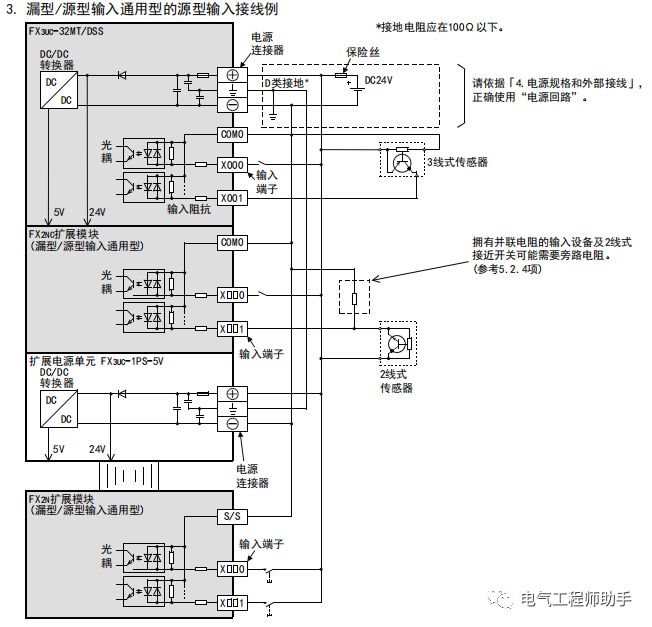

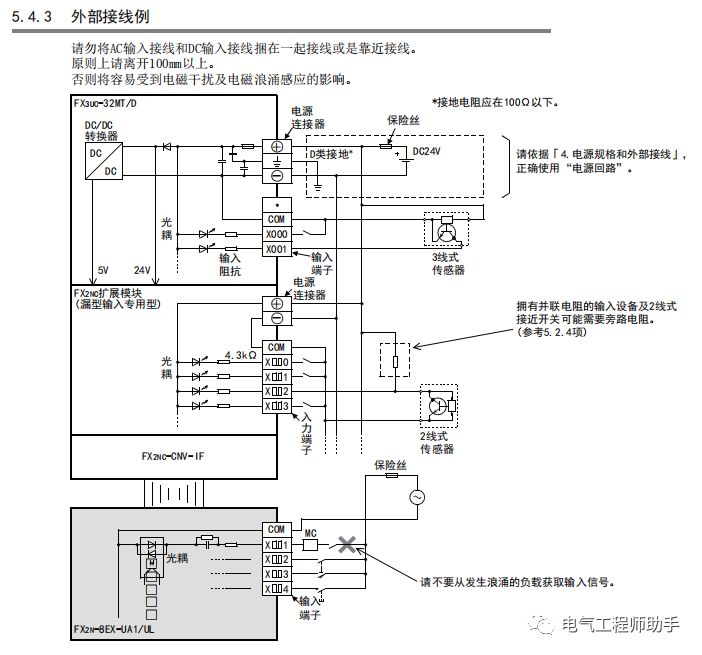

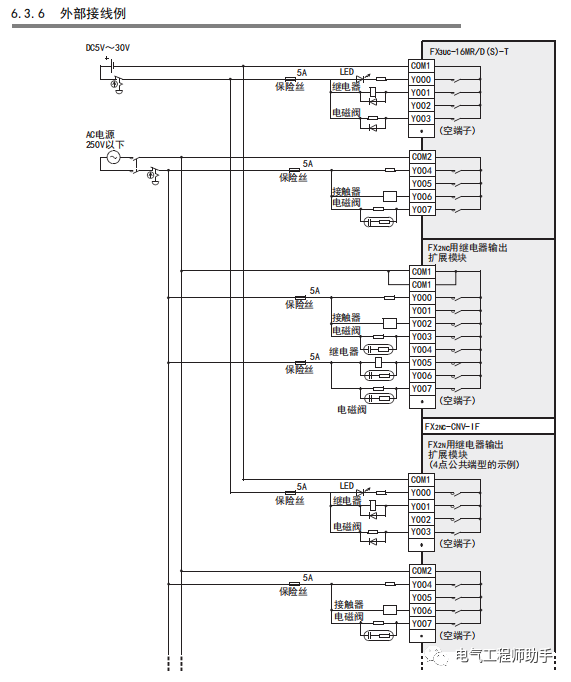

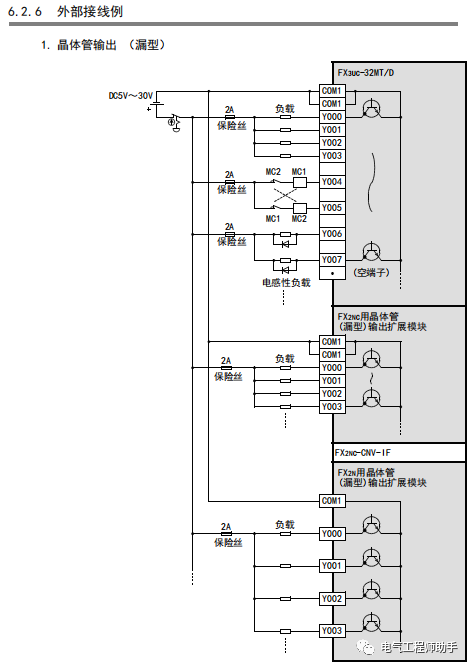

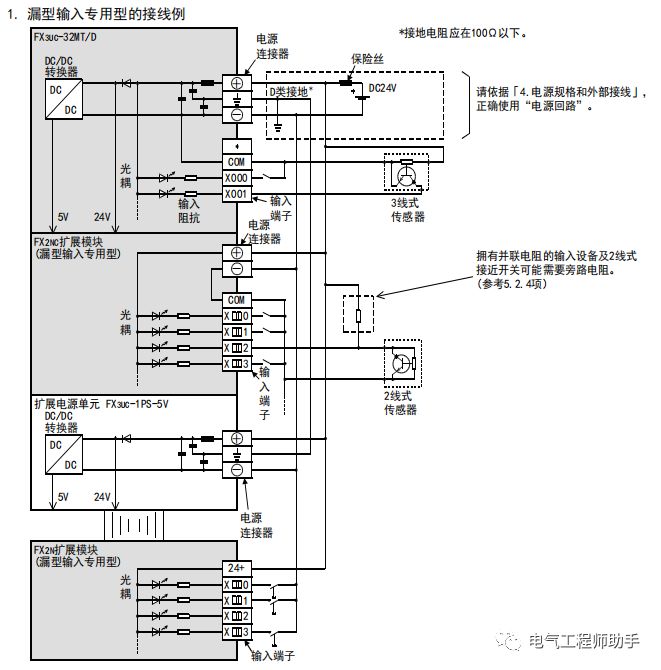

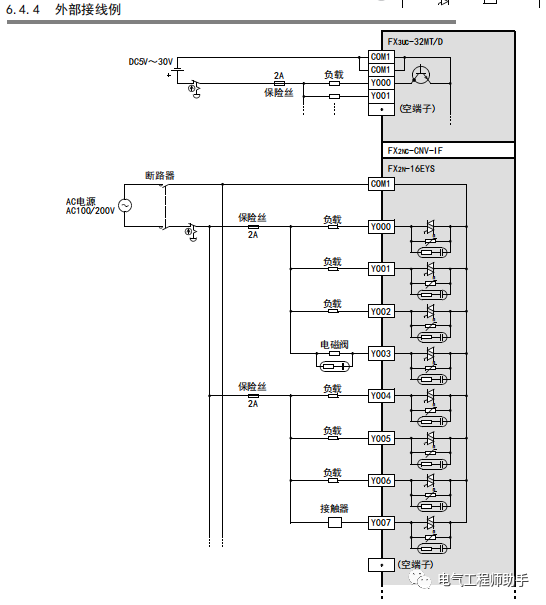

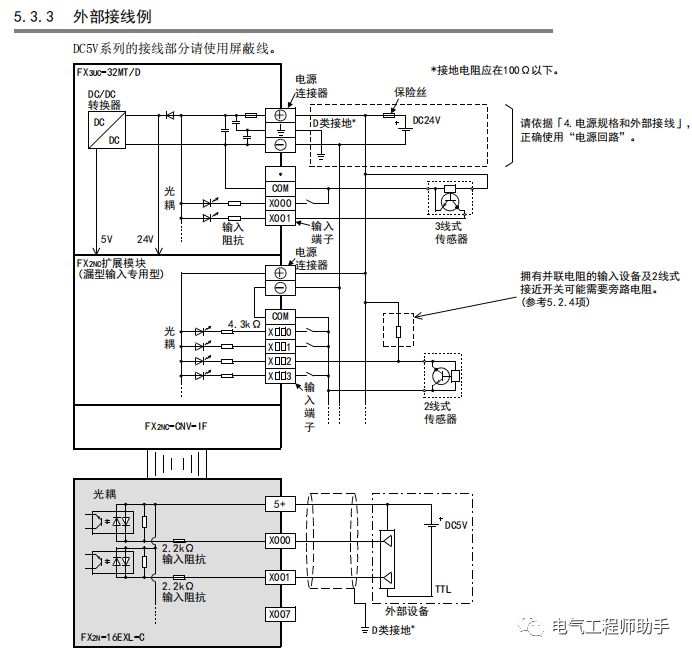

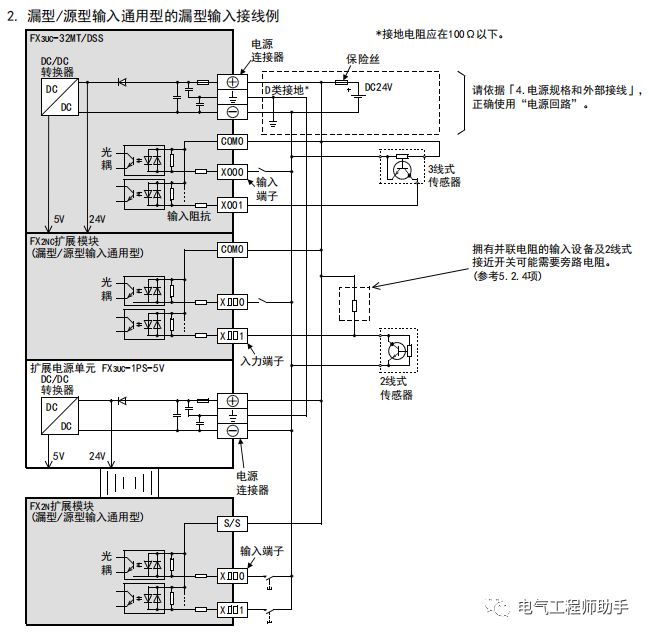

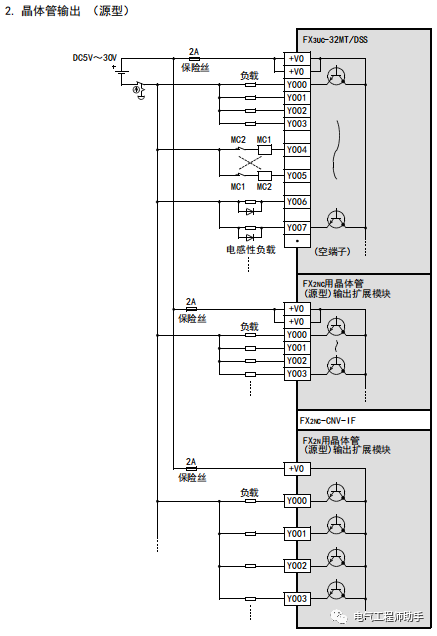

2.FX3Uc(点击查看大图)

2.FX3G(点击查看大图)

三、欧姆龙

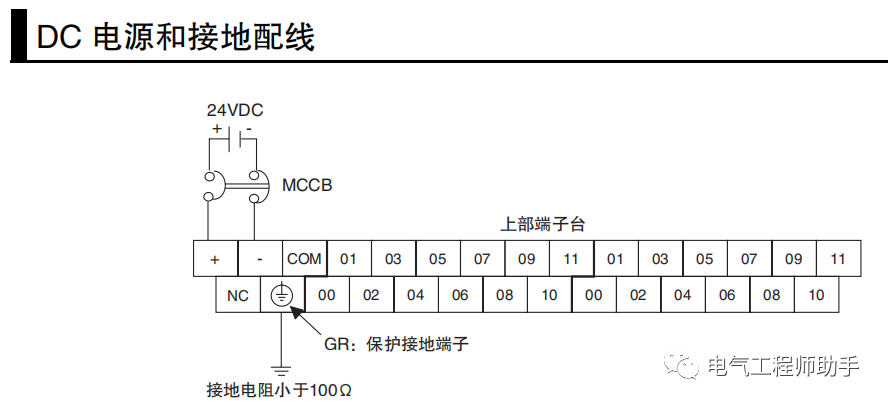

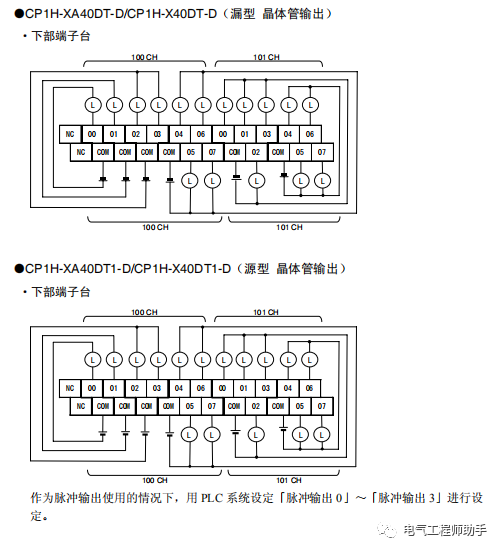

1.CP1H(点击查看大图)

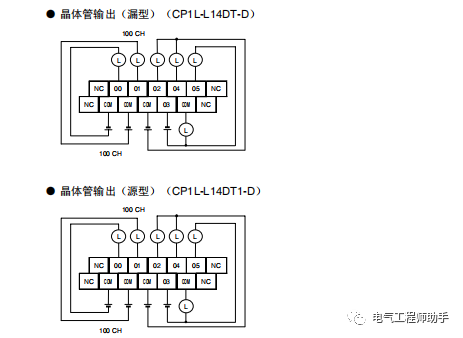

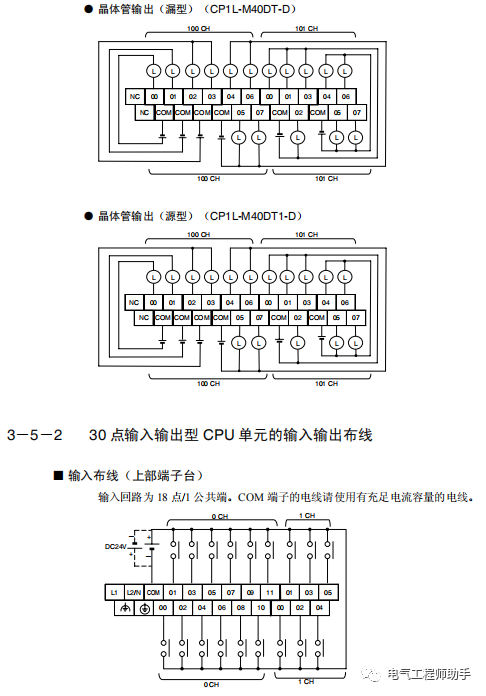

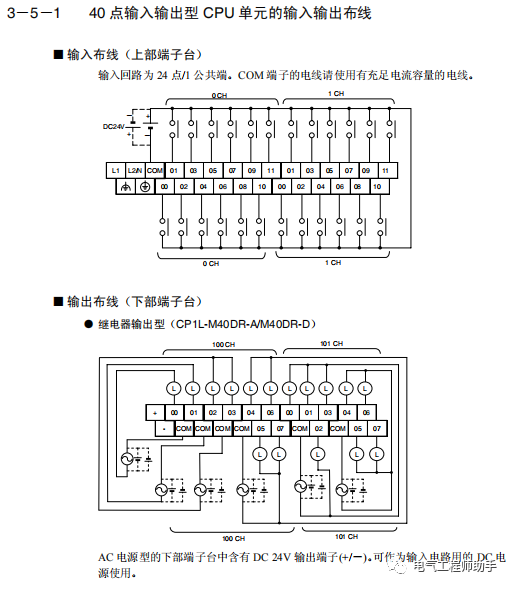

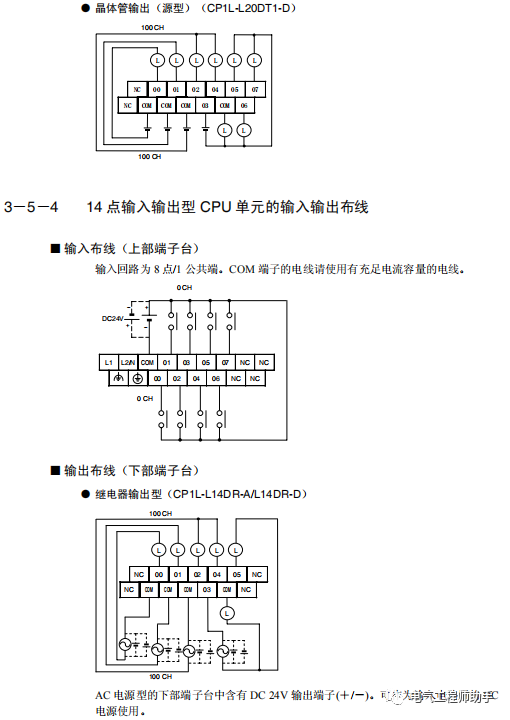

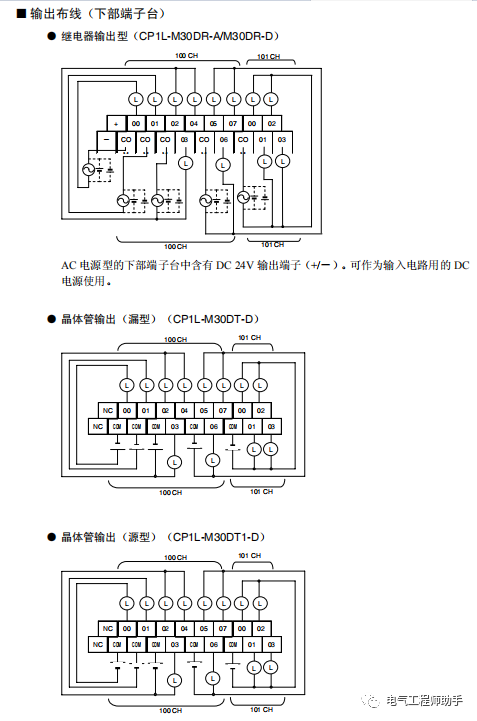

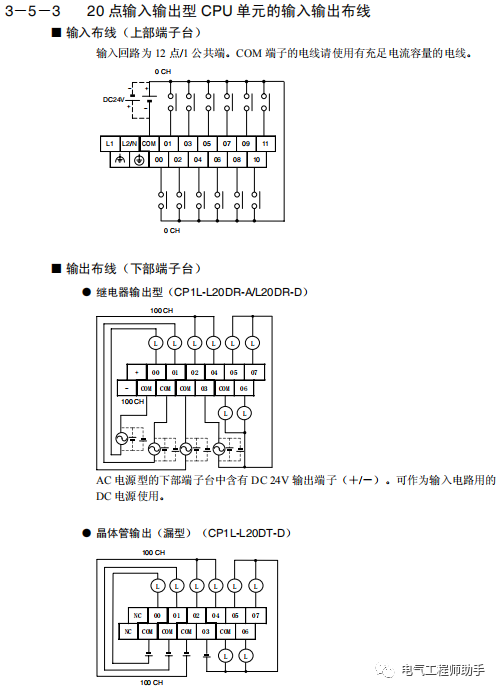

2.CP1L(点击查看大图)

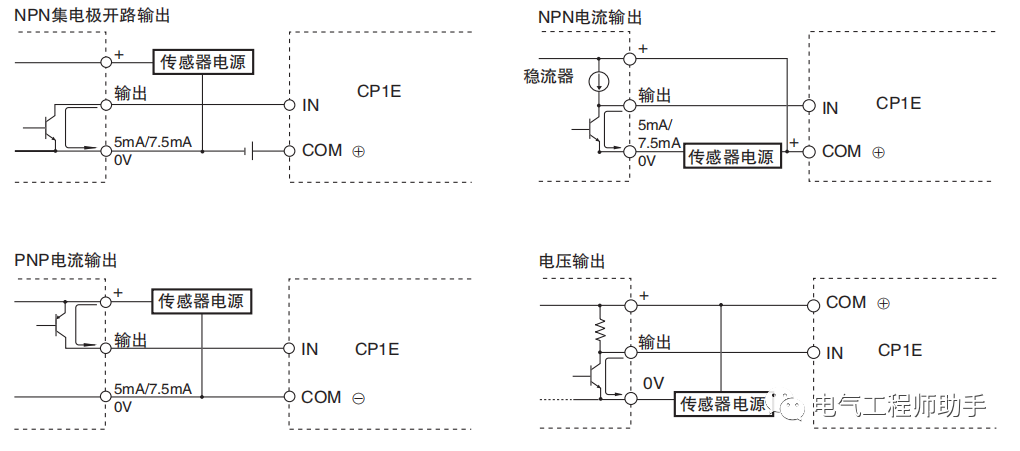

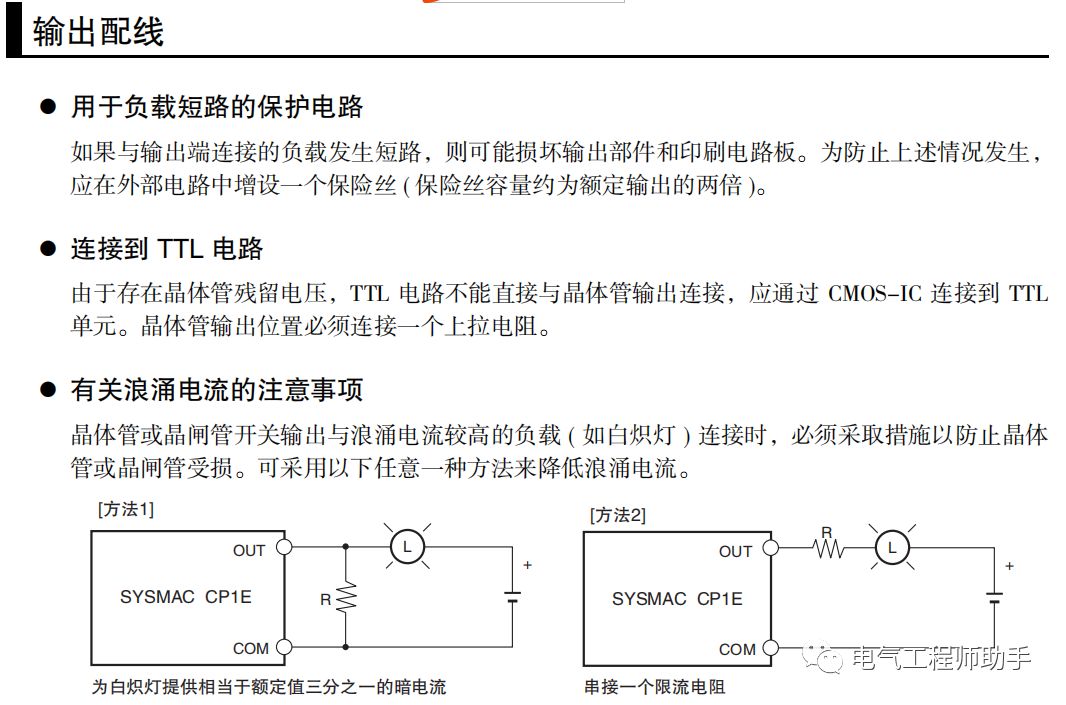

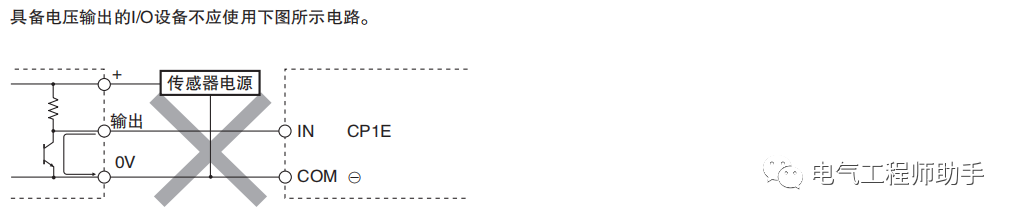

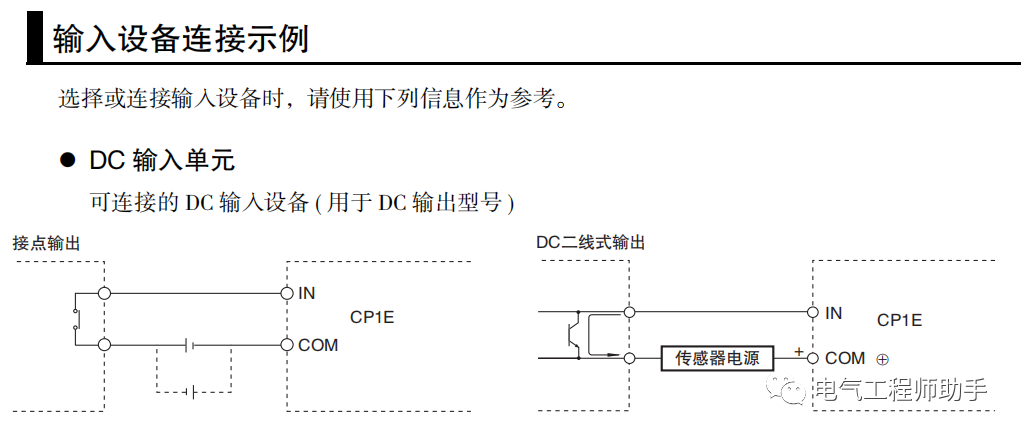

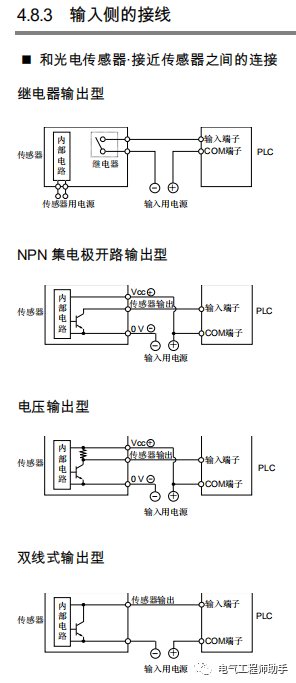

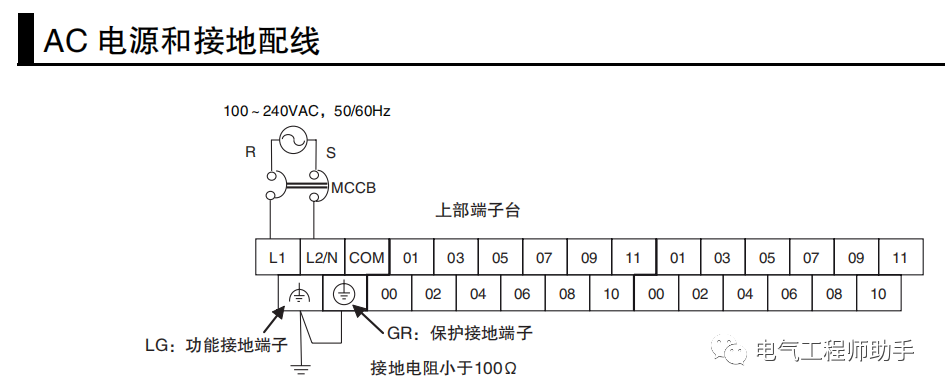

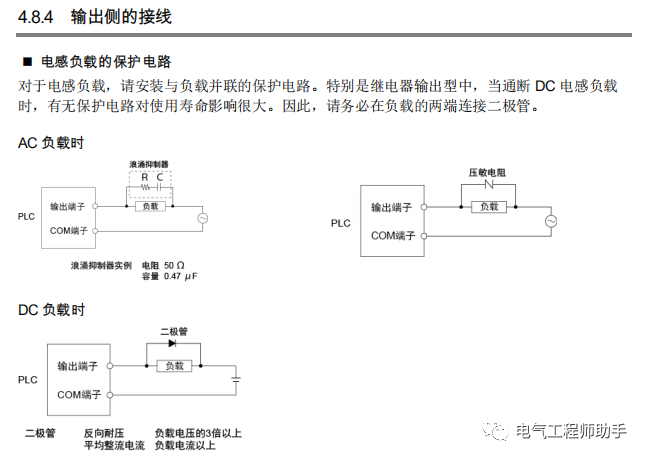

3.CP1E(点击查看大图)

四、松下

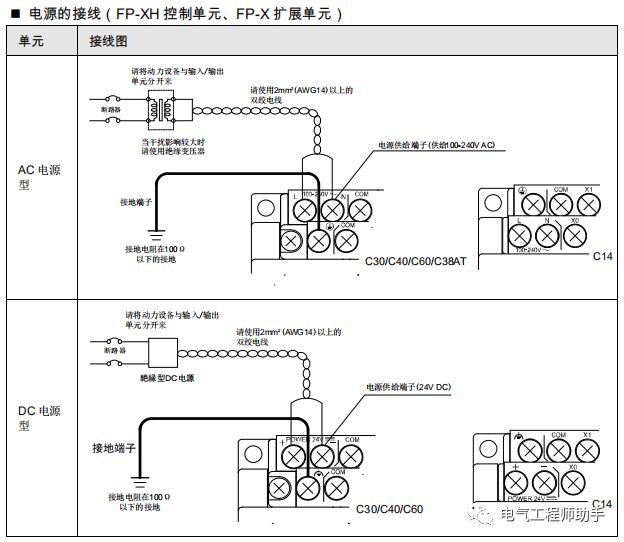

1.FP(点击查看大图)

五、台达

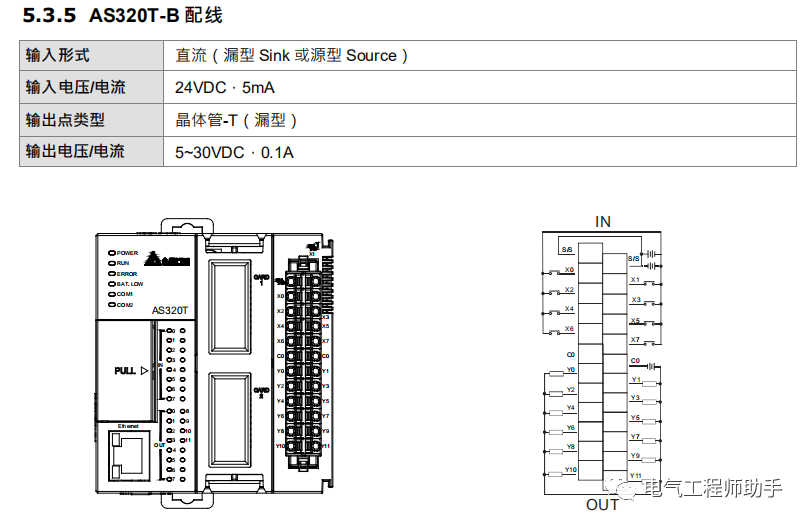

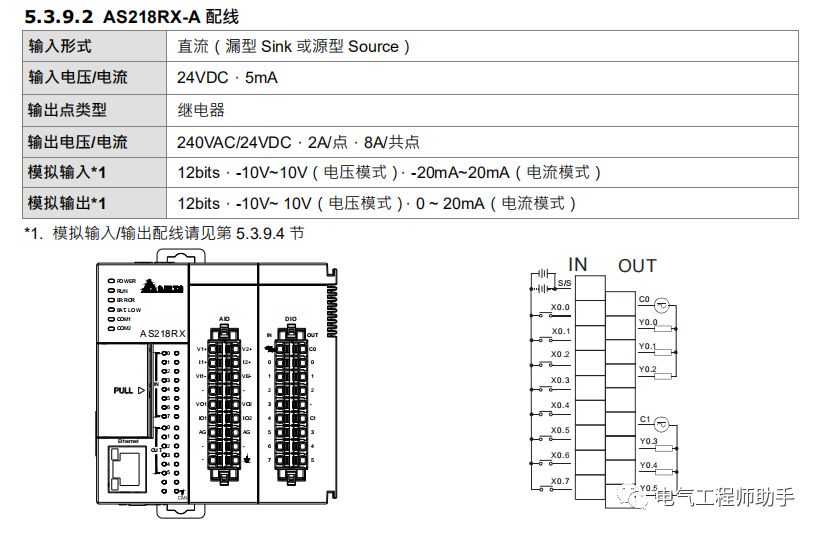

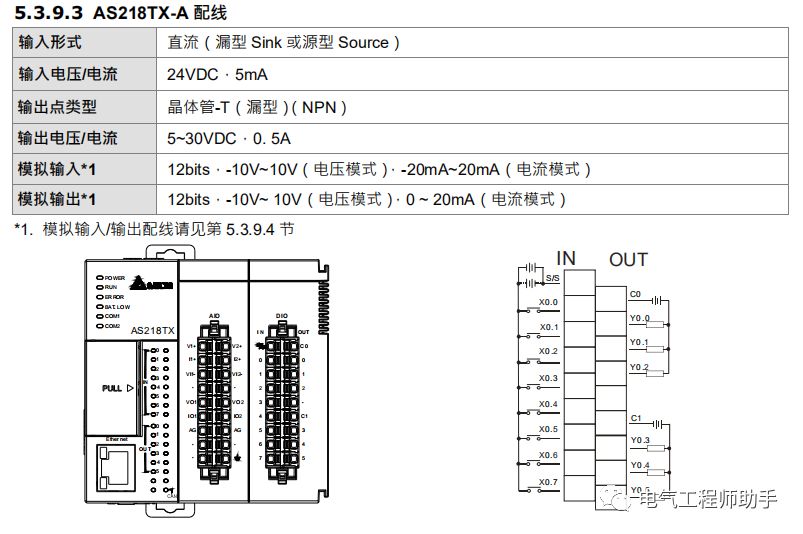

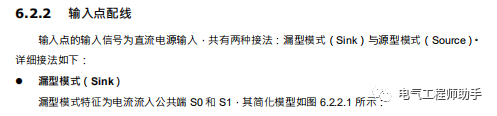

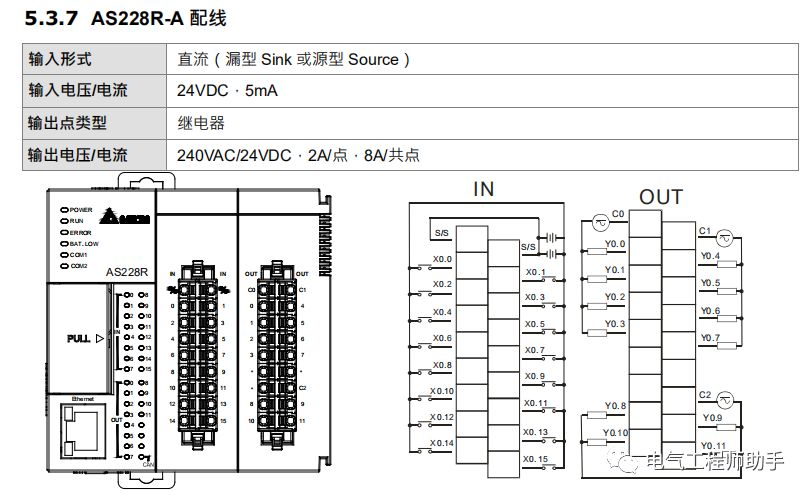

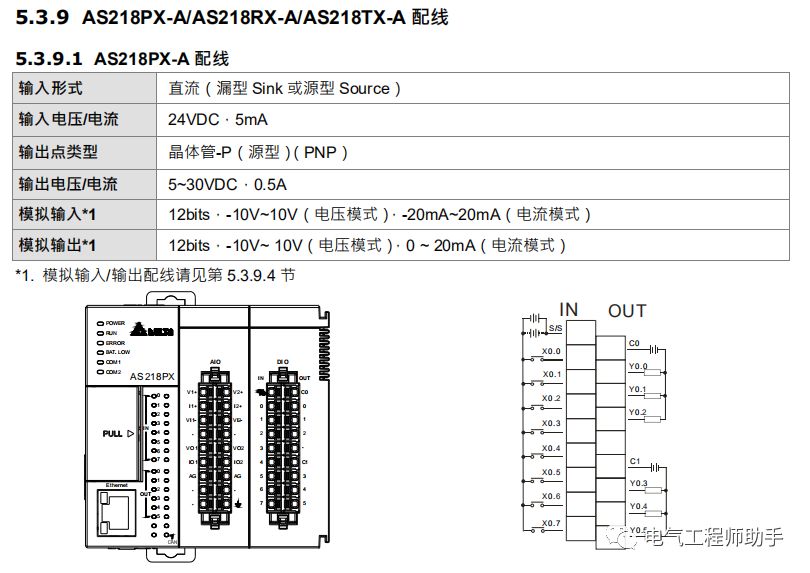

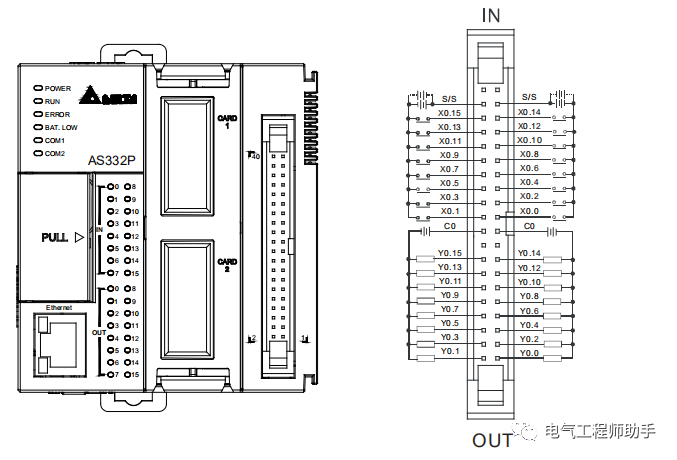

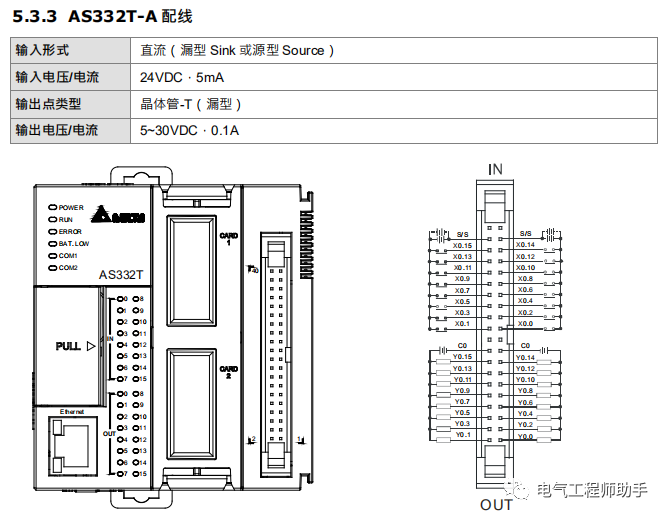

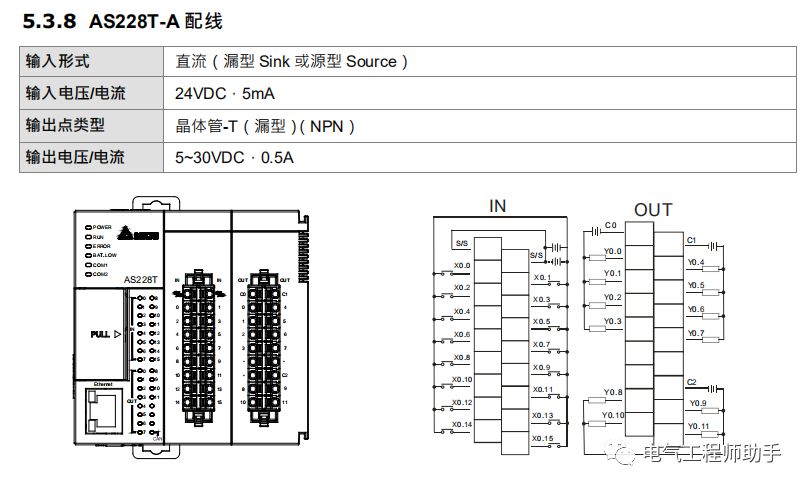

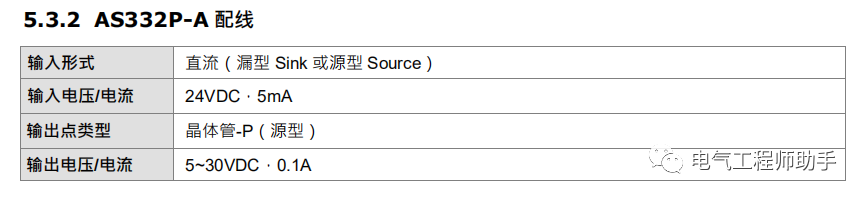

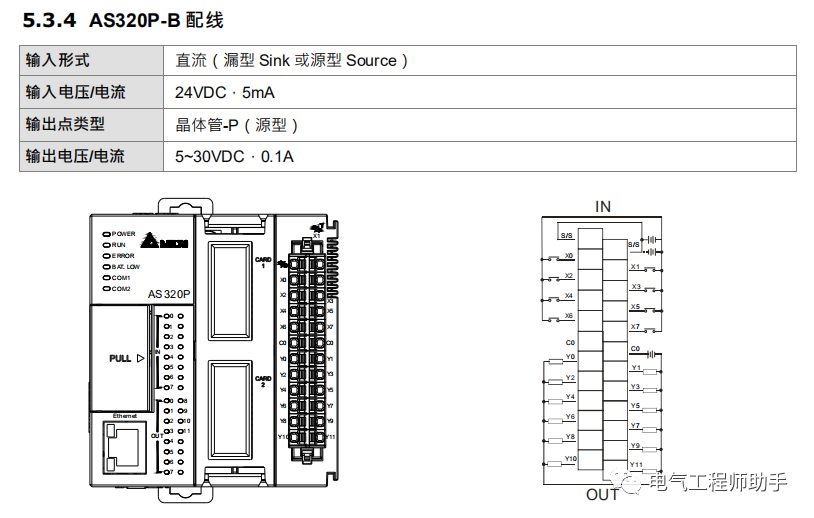

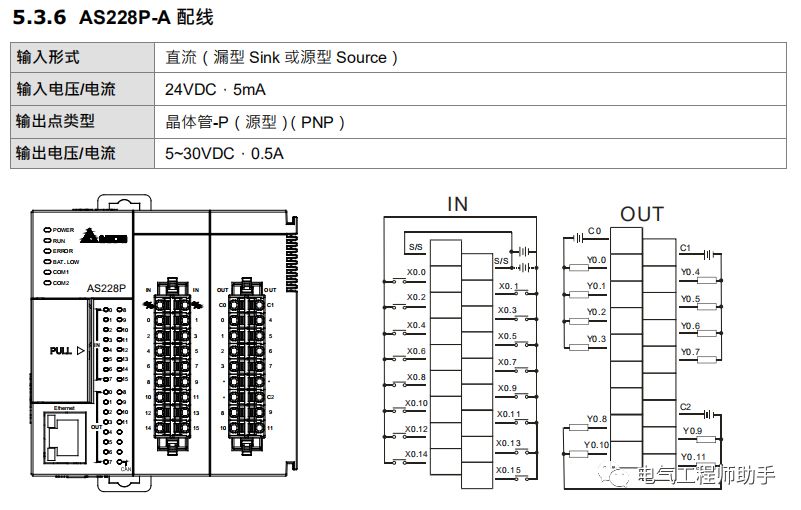

1.AS300(点击查看大图)

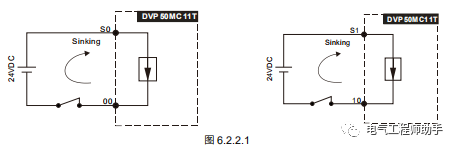

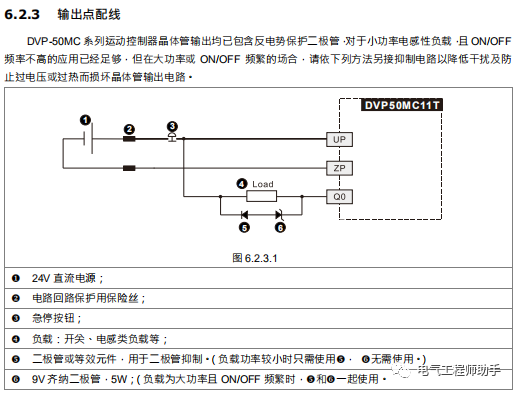

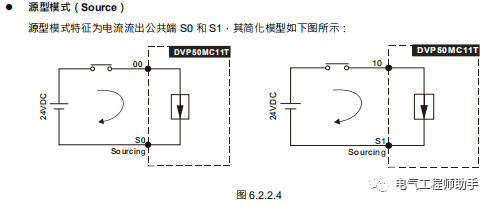

2.DVP(点击查看大图)

六、信捷

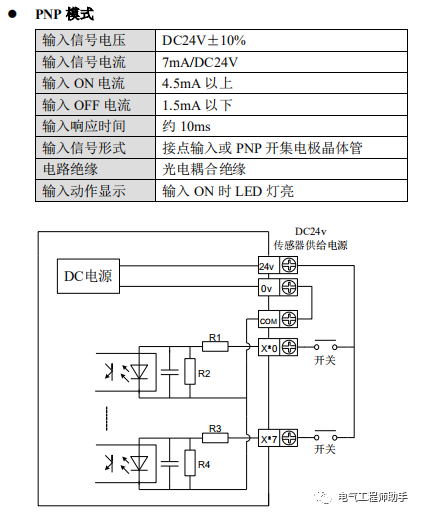

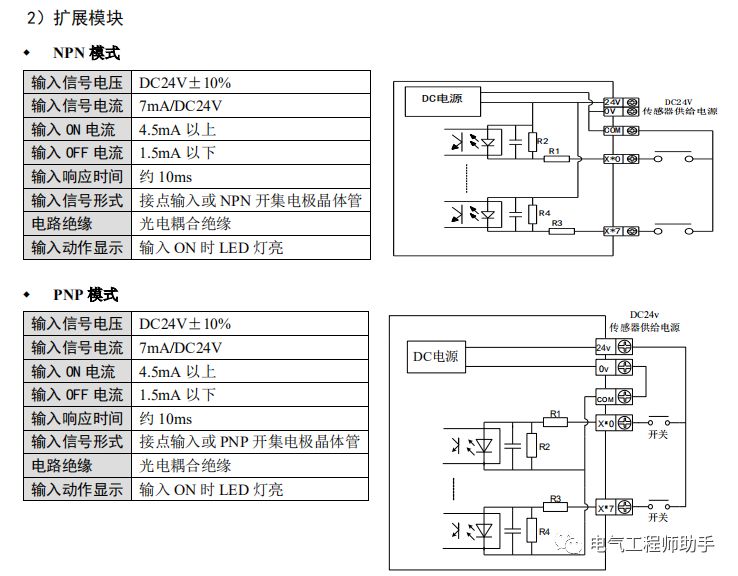

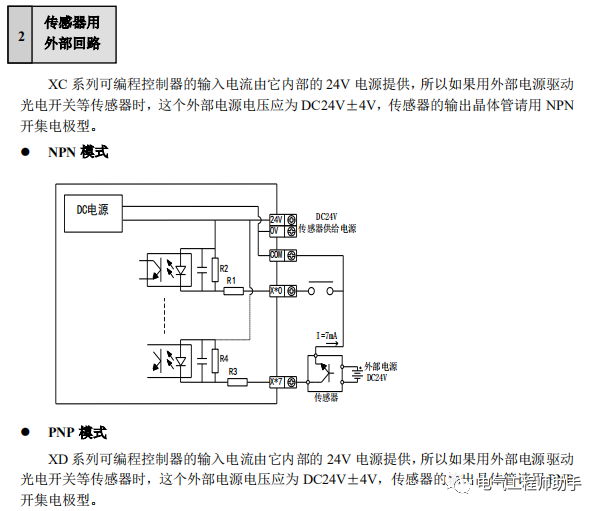

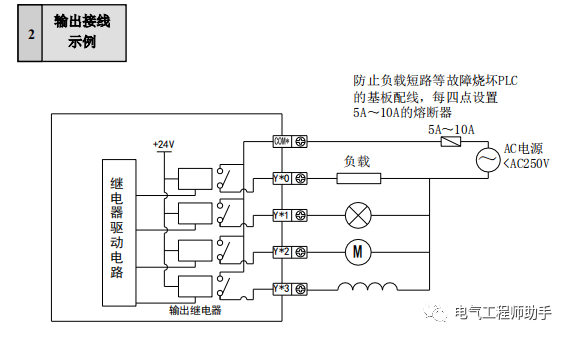

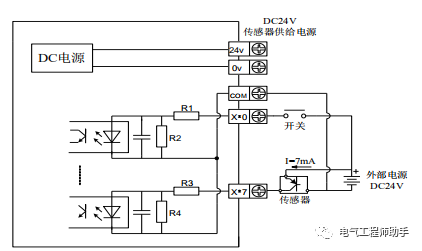

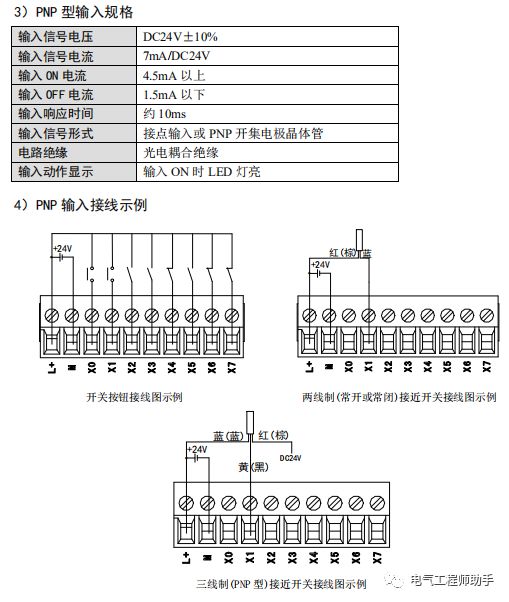

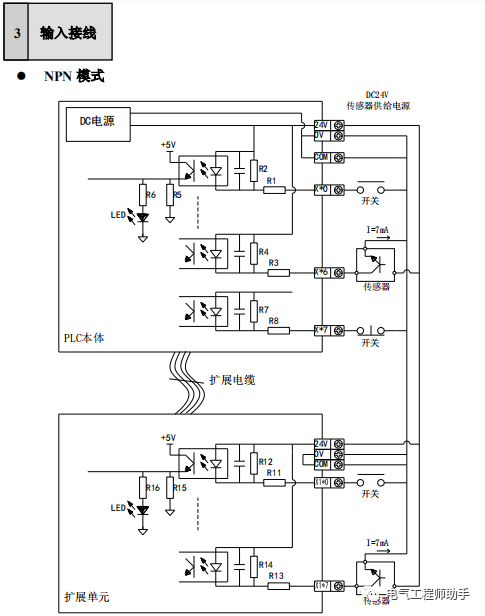

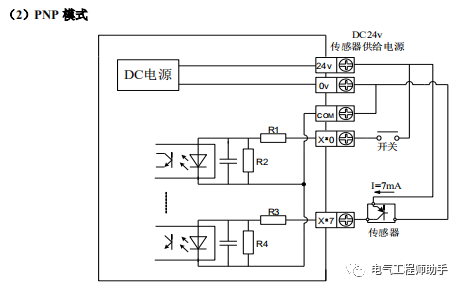

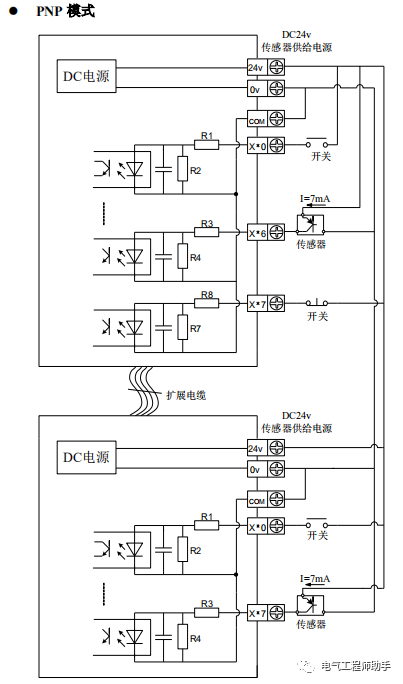

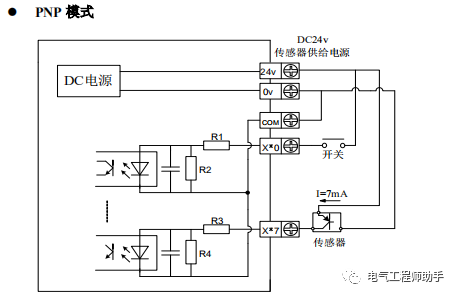

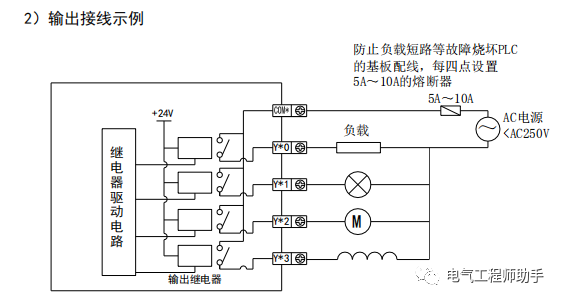

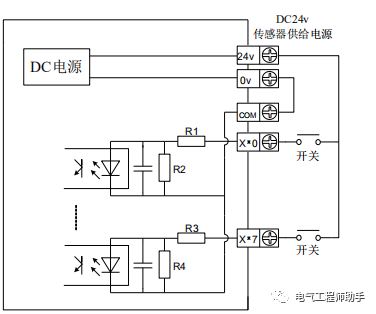

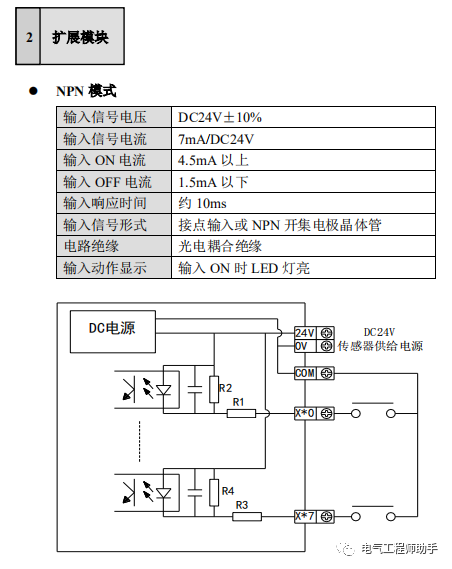

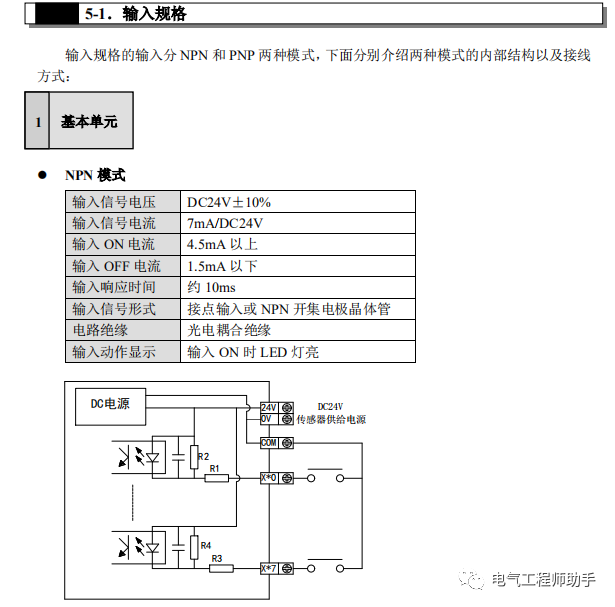

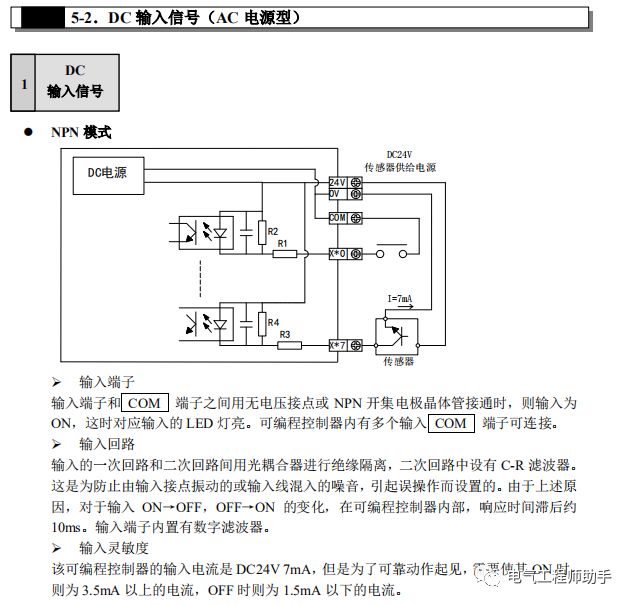

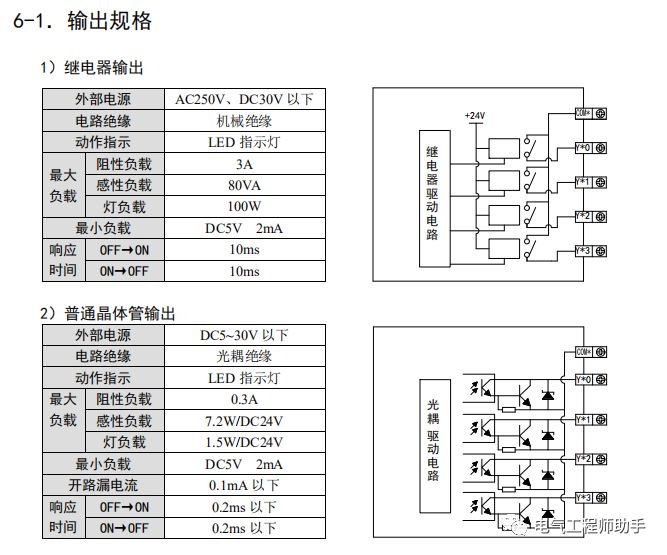

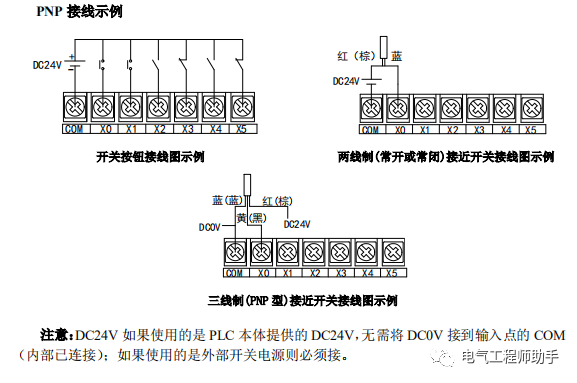

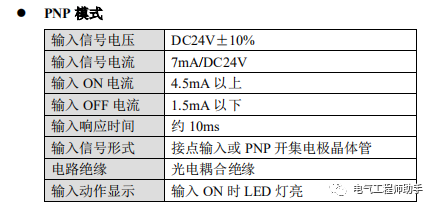

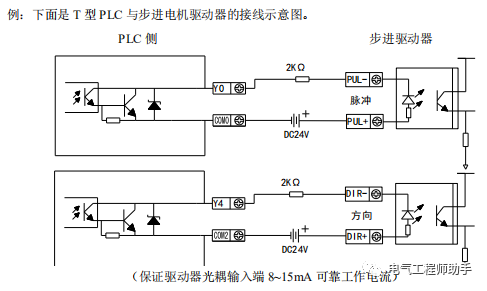

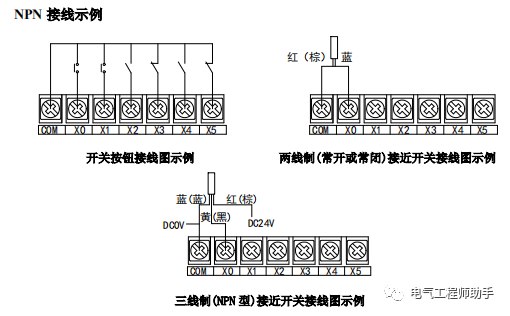

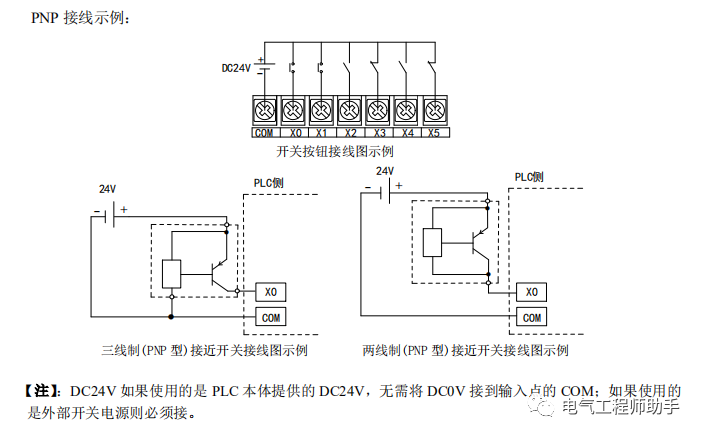

1.XC(点击查看大图)

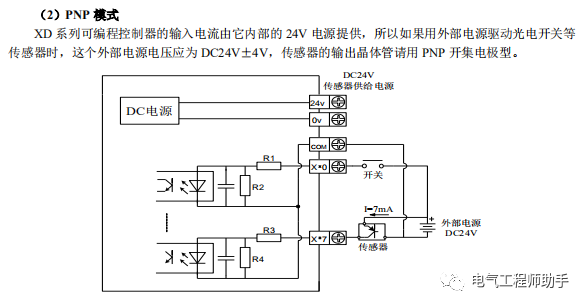

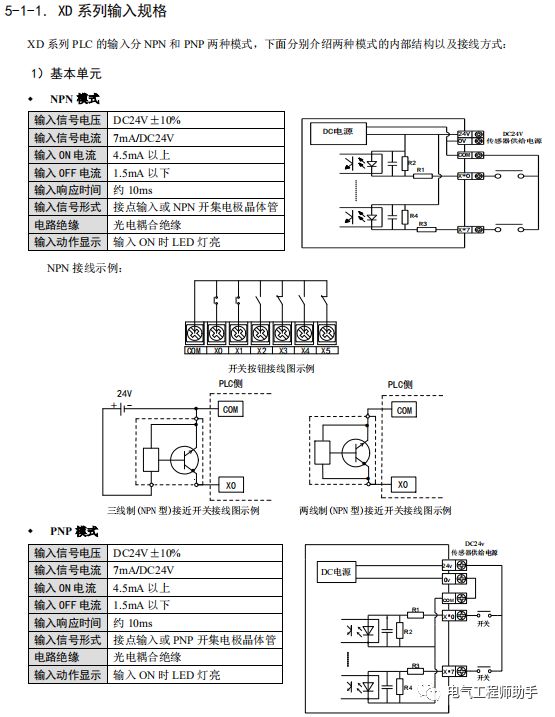

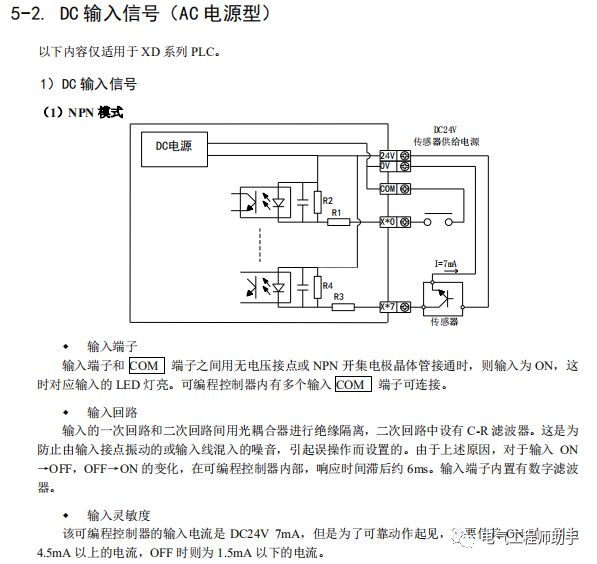

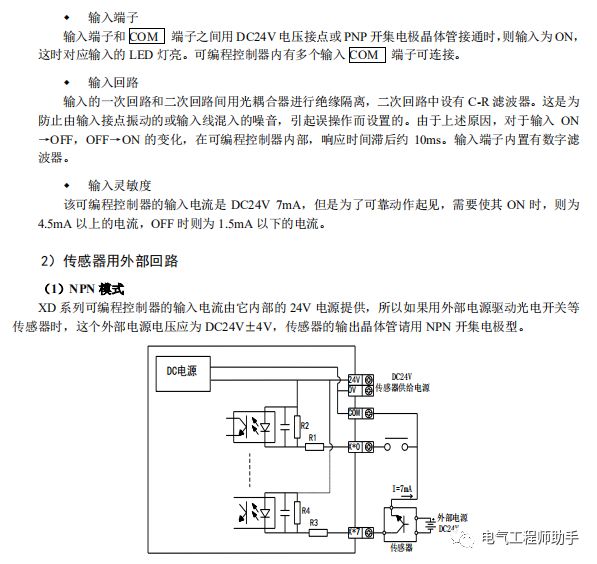

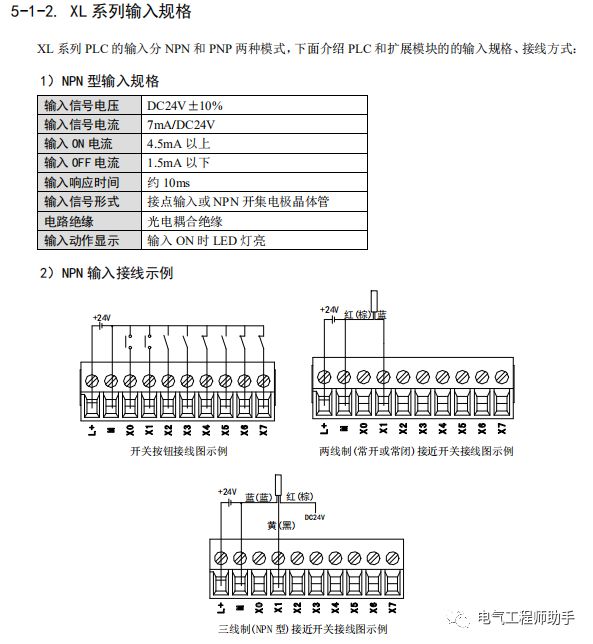

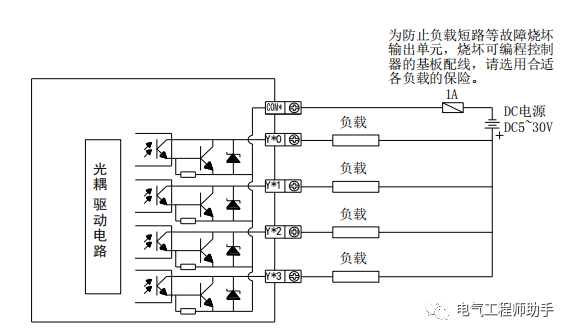

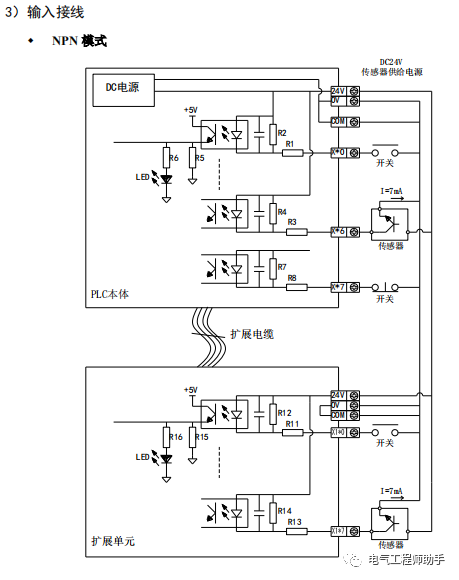

2.XD、XL(点击查看大图)

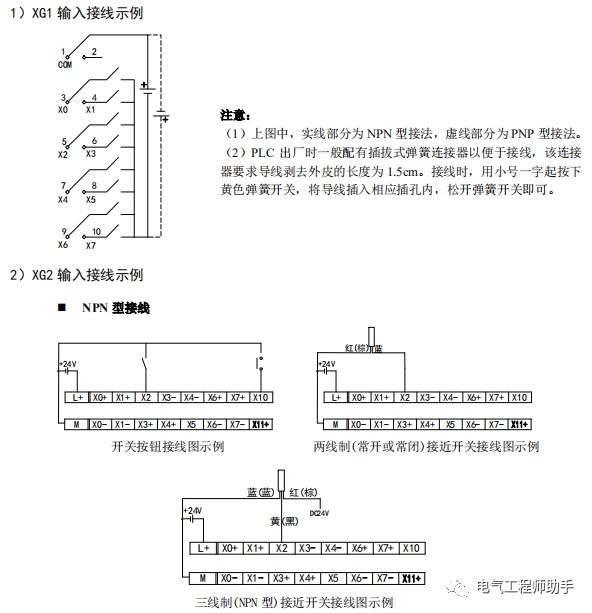

3.XG(点击查看大图)

The End.
