本文介绍了基于西门子博途V15 HMI的项目组态过程，包括新建项目、选择CPU、创建HMI设备、组态PLC和HMI连接、设计画面布局、组态报警和系统画面等关键步骤。通过详细的操作指南，帮助读者理解并掌握简单组态软件的编写方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

最近一直没有更新文章，主要是太忙了，忙一个项目，主要是数据采集一块的。由于项目涉密，不能介绍多少。只能简单说说一些方法利用C++编写程序，用NI数据采集卡，研华运动驱动卡，采集一些电压量，电流量，脉冲量等，控制电机动作，开关量等一些动作的一个项目。大体项目已经完成，调试已经完成，等待交货。

其他不多说了，有时间我还是会还是继续学习西门子博途这款软件吧，用文章来记录这学习的过程，方便自己，方便他人，觉得好的话，请大家多多关注点赞！

步骤：

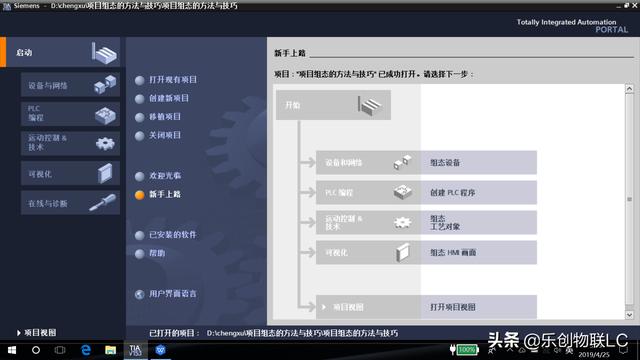

1.新建项目：项目名称为项目组态的方法和技巧

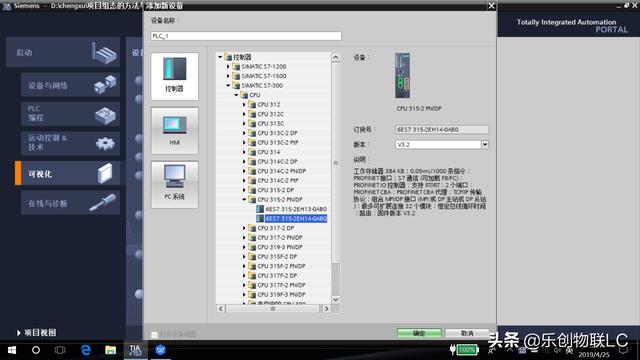

2.创建PLC 选择 CPU 315-2PN/DP


3.创建HMI 选择 TP700 Comfort
