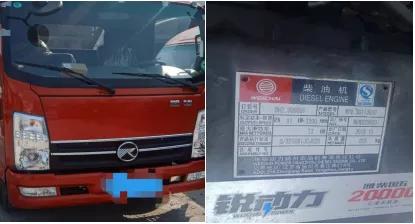

Ø 基本信息

车型

凯捷

发动机

潍柴锐动力(EDC17CV54)

排放阶段

国五

后处理系统

秦泰

购车日期

2019．4

行驶里程

8792Km

Ø 故障描述

仪表上OBD故障指示灯持续点亮，动力较之前明显下降，而且不消耗尿素。

Ø 诊断仪使用

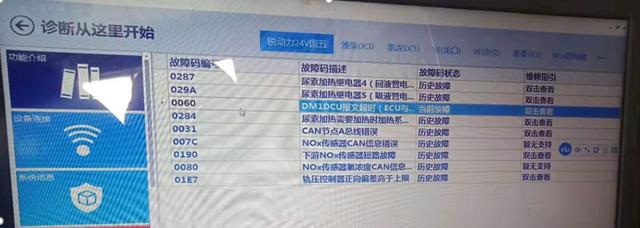

对现行故障进行读取，故障信息如下图所示：

Ø 原因分析

对现行故障进行分析，DCU没有收到尿素泵的报文；造成该故障的常见原因如下：

1．尿素泵供电线、地线、唤醒线故障(既：ON档线)；

2．尿素泵CAN总线、网络故障；

3．尿素泵自身故障导致。

Ø 排查步骤

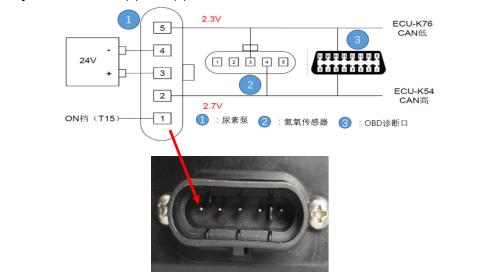

1．该款尿素泵针脚定义及原理图，如下图所示：

正常车辆尿素泵插头电压如下表：

Pin1

Pin2

Pin3

Pin4Pin5

备注

24V≈2.7V24V0V2.3V

蓄电池电压≈25V

钥匙在ON档为主

CAN_H

常电

负极

CAN_L

2．将该车钥匙打到ON档位置时，拔下尿素泵插头测量电压值，发现1号针脚电压为0V，从常电跨接一根电源后，故障灯熄灭；

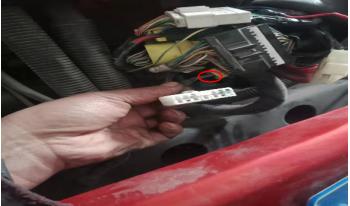

3．检查外部线束未发现破损、摩擦，拆下前中网检查驾驶室与底盘线束的插头发现问题，插头处进水氧化了， 如下图所示，处理后重新连接，测量尿素泵插头15有24V电恢复正常。

4．用诊断仪读取故障码变成历史故障，清除故障码后路试，车辆动力恢复正常，故障排除。

Ø 总结

掌握系统工作原理，明白故障报出的逻辑，能够快速的分析并找到问题所在，能够快速解决问题，赢得客户的认可。
