这讲内容主要是针对想入门做自动化控制的朋友写的，这部分内容其实很多教程也有讲不过都是比较理论的很多东西不能像写文章一样可以图文并茂，希望这篇文章对初学者能有些帮助！言归正传我们进入正题。

我们都知道做自动化控制PLC(可编程控制器)是我们工作的核心，今天我们就讲解下有PLC组成的工业控制系统是什么样的，它的输入输出设备都有哪些类型。

首先我们先看看PLC的控制系统组成

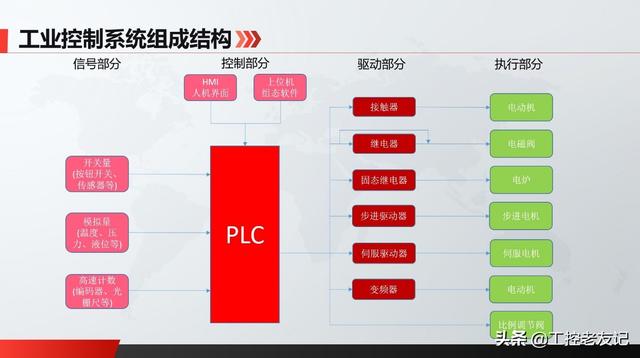

由上图我们可以看到一个完整的工控控制系统以PLC为核心有输入信号部分、输出驱动部分和上位控制部分组成。各个部分围绕PLC为中心，输入信号和控制信号给PLC后有经过程序处理再输出给驱动部分最终把动作传递给执行器件以完成我们想要的动作。这其中要实现一个完整的控制流程，我们都会用到哪些器件呢？大体可按下面的种类区分：

• 输入信号分：开关量信号、模拟量信号、高速计数信号(也可以叫脉冲信号)等；

• 输出信号分：开关量信号、模拟量信号、脉冲输出信号等；

• 控制部分：大多以和PLC做通讯或者各种总线控制为主。如上位机(可以是其他PLC、工控机等)、还有触摸屏等控制设备。

那么常见的输入信号都有哪些器件呢？

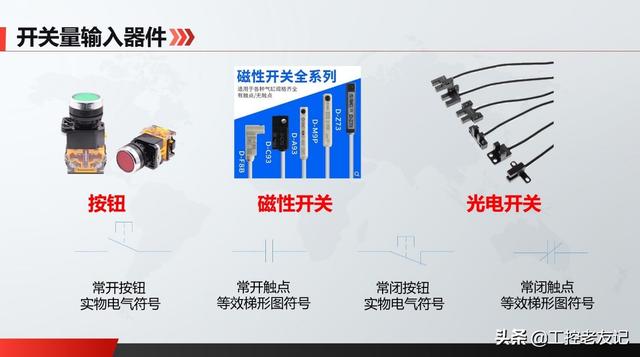

• 开关量输入器件：

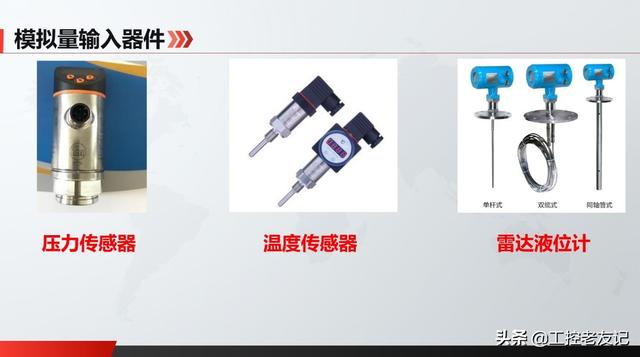

• 模拟量输入器件：

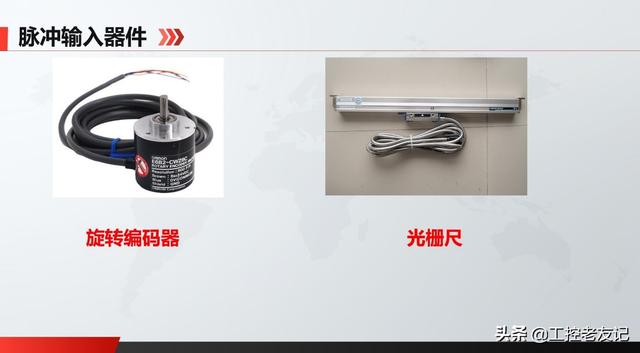

• 脉冲输入器件：

输出部分的器件大也大体分为开关量、模拟量和脉冲量如下：

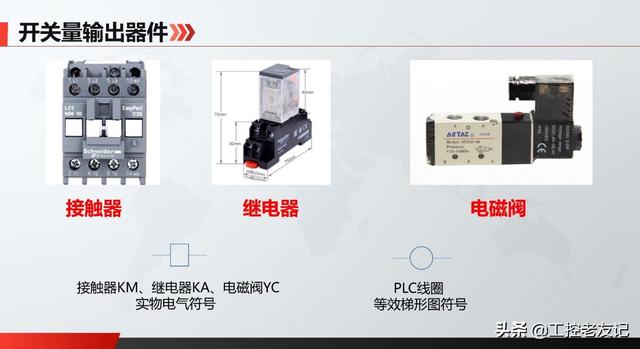

• 开关量输出器件

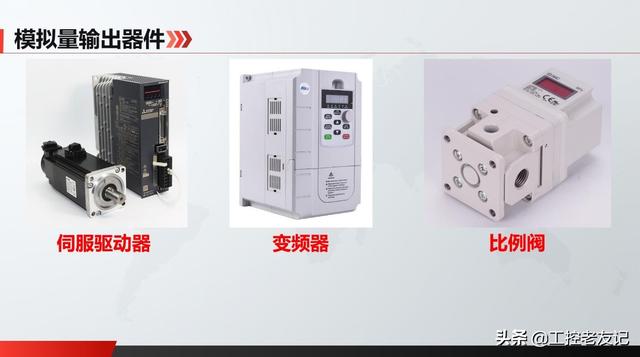

• 模拟量输出器件：

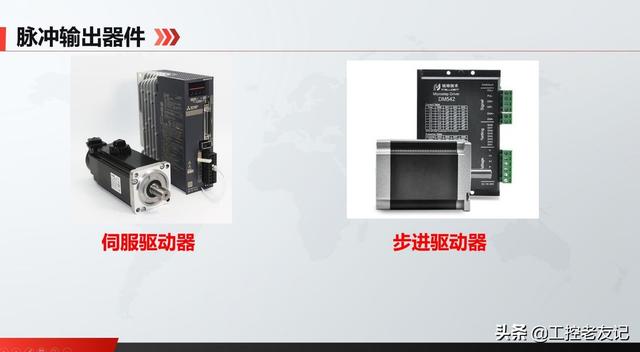

• 脉冲量输出器件

以上是我们实际应用中较为常见的部分信号及控制器件，在实际工程中我们会碰到各种类型的产品这里没办法都介绍，当然给PLC的信号大体都差不多只是外壳变了，实际不会脱离以上的几种分类(部分以总线形式传输信号，但外部直接接触部分还是上面几种形式存在)。

内容较为粗浅适合刚入门小白浏览。有用的话欢迎收藏。欢迎关注我们，有更多工控相关福利教程等等你来挖掘！欢迎留言交流！
