Catia楼梯设计知识工程模板指南

本文还有配套的精品资源，点击获取

简介：Catia在三维建模领域中拥有强大的功能和灵活性，特别受到航空航天、汽车制造及工业设计行业的青睐。Catia楼梯知识工程模板允许工程师快速创建和定制楼梯模型，大幅提升设计效率。本文将详细探讨该模板的运用和关键知识点，包括参数化设计、组件构造、智能关联、循环结构、自适应性、可视化编辑以及协同设计。通过使用模板，设计师能够快速生成符合规范的楼梯模型，并提升整体设计效率。

1. 知识工程模板概念

1.1 知识工程模板的定义

知识工程模板是将特定领域内的知识结构化、形式化的工具。它能够帮助我们快速、高效地创建解决方案，通过模板的应用，可以将复杂问题简化，易于理解和运用。其本质上是一套预先设定好的规则和框架，为解决特定问题提供了标准化的处理流程。

1.2 知识工程模板的作用

在现代工程领域，知识工程模板扮演着至关重要的角色。首先，它极大地提高了工作效率，因为模板可以重复使用，无需从零开始。其次，通过模板的应用，可以确保工程设计的一致性和规范性，减少错误和遗漏。最后，模板还能够促进知识的传播和共享，新员工可以通过模板快速学习和掌握公司的知识体系，加强团队协作。

1.3 知识工程模板的发展趋势

随着信息技术的不断进步，知识工程模板也在不断进化。未来的模板将更加智能化，集成更多的AI元素，比如通过机器学习不断优化模板内容，使其更贴合实际应用需求。同时，模板也将更加模块化，以适应快速变化的环境，提升灵活性和扩展性。此外，模板的协同和可视化编辑功能将进一步增强，让团队成员能够无缝协作，共同推进工程项目的实施。

2. Catia软件在三维建模领域的应用

Catia软件是法国Dassault Systèmes公司开发的领先产品生命周期管理解决方案，广泛应用于汽车、航空航天以及工业设计领域。Catia提供了一个集成环境，支持从概念设计到产品交付的所有阶段，并且拥有多种功能和工具以实现高效准确的三维建模。

2.1 Catia软件的基本功能

2.1.1 Catia软件的历史与发展

Catia的历史可以追溯到1977年，当时法国达索飞机公司为了设计他们的“幻影”F1战斗机而开始开发它。最初是作为一个内部工具开始的，但很快便因为其强大的功能和实用性而成为了商业软件。经过多次版本更新和功能增强，Catia现已发展成为业界领先的计算机辅助设计（CAD）、计算机辅助制造（CAM）和计算机辅助工程（CAE）软件。

2.1.2 Catia软件的核心功能与优势

Catia的核心功能包括了强大的三维建模能力、表面设计、机械设计、电气设计等多个领域。Catia软件之所以在三维建模领域具有极大优势，源于其先进的参数化设计能力、高质量的曲面建模工具、以及在复杂装配设计方面的卓越表现。这使得设计人员可以创建出准确的模型，并且在设计过程中可以轻松地修改设计参数。Catia支持多种格式的文件输入输出，并且具备良好的数据兼容性，能够与其他CAD软件无缝协同工作。

2.2 Catia软件在楼梯模型设计中的应用

2.2.1 Catia软件在楼梯设计中的优势

楼梯设计往往涉及到复杂的几何结构和尺寸计算，Catia软件可以利用其强大的建模工具精确地模拟楼梯的各种形态。使用Catia进行楼梯设计的最大优势在于其精确的三维模型可以直观地展示设计方案，通过实时的三维视角，设计师能够更轻松地进行设计审查和修改。

2.2.2 Catia软件在楼梯设计中的具体应用案例

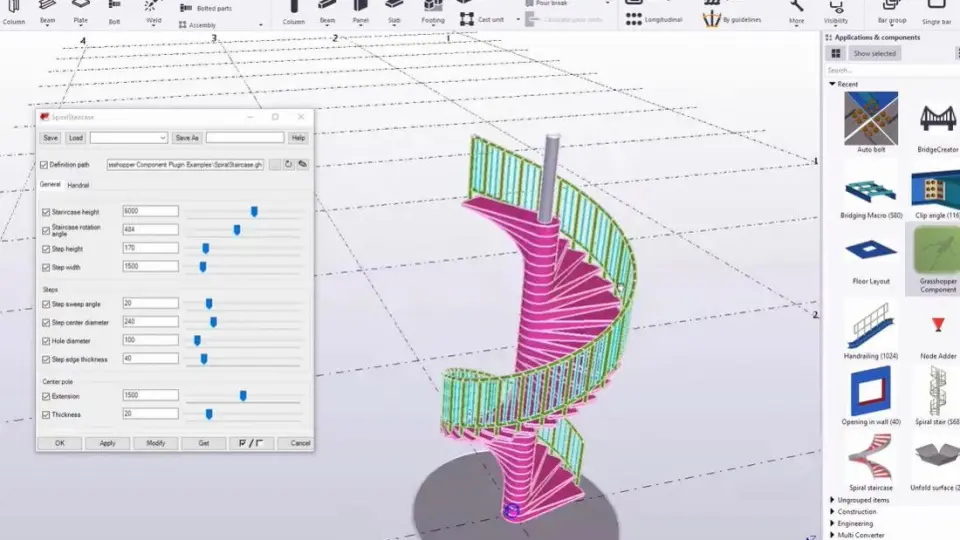

下面介绍一个Catia软件在楼梯设计中的应用案例。在这个案例中，我们详细探讨了如何使用Catia进行一个复杂的螺旋楼梯设计。

• 步骤一：初步设计 首先，设计师在Catia中定义了楼梯的基本参数，如楼梯宽度、高度、踏步深度等。Catia的参数化功能允许设计师通过改变参数值来调整楼梯的设计。

• 步骤二：三维建模 基于初步设计，设计师使用Catia中的形状建模功能，创建楼梯的三维模型。在建模过程中，设计师可以实时查看楼梯的三维形态，并进行必要的调整。

• 步骤三：组件构造 设计师利用Catia的组件构造功能，细化楼梯的各个部分，如扶手、踏步板、立柱等，并确保所有组件都能够精确配合。

• 步骤四：分析和优化 利用Catia的分析工具对楼梯模型进行力学分析和优化，确保楼梯设计不仅美观而且安全可靠。

• 步骤五：详细设计文档 最后，设计师使用Catia生成详细的施工图纸和材料清单，这些文档可以直接用于生产和施工。

通过Catia软件，设计师能够完成从概念到详图的整个楼梯设计过程，最终输出高质量的三维模型和施工图纸，极大地提高了设计的效率和质量。

3. 楼梯模型设计的参数化

3.1 参数化设计的概念

3.1.1 参数化设计的定义和优势

参数化设计是一种设计方法，它通过定义参数和规则来控制几何形状和尺寸，使得设计过程变得灵活和可编辑。在楼梯模型设计中，参数化设计可以带来多方面的优势。首先，设计的可变性得到了极大的提高，设计师能够通过修改参数值来快速调整楼梯的设计，实现设计的迭代和优化。其次，参数化设计增加了设计的透明度，让不同部门和团队成员可以更好地理解设计意图和设计决策。

3.1.2 参数化设计在楼梯设计中的应用

在楼梯设计领域，参数化设计的应用尤为广泛。设计师可以将楼梯的宽度、长度、坡度、踏步数等关键设计指标设定为参数，一旦设计需求发生变化，只需调整这些参数，就能迅速获得新的楼梯设计方案。这种方法不仅提高了设计效率，还确保了设计的一致性和准确性，极大地减少了后期修改的需要。

3.2 参数化设计的实现方法

3.2.1 Catia软件中的参数化设计功能

Catia软件提供了强大的参数化设计功能，这使得设计师能够通过定义变量、参数、关系和公式来控制模型的几何形状。Catia中的参数化设计功能包括：

• 变量表（CATParametricTable）：允许用户创建和管理变量，这些变量可直接关联到模型的几何尺寸。
• 公式编辑器（CATMathExpression）：可以创建复杂的数学关系，用于控制多个参数间的依赖关系。

3.2.2 实现楼梯参数化设计的步骤和方法

为了在Catia软件中实现楼梯的参数化设计，设计师可以遵循以下步骤：

1. 确定参数和关系 ：首先识别出楼梯设计中的关键参数，如踏步高度、宽度、楼梯总高度和总长度等。然后定义这些参数之间的数学关系。 markdown | 参数名称 | 符号表示 | 初始值 | |------------|--------|------| | 踏步高度 | h | 15cm | | 踏步宽度 | w | 30cm | | 楼梯总高度 | H | 300cm| | 楼梯总长度 | L | 500cm|

2. 使用变量表创建参数 ：在Catia软件中打开变量表，创建上述定义的关键参数，并赋予它们初始值。

3. 创建几何形状并关联参数 ：利用Catia的建模工具创建楼梯的基本几何形状，如梯段、踏步等。在创建过程中，通过参数表中定义的参数来驱动这些形状的尺寸。

4. 建立关系和公式 ：使用公式编辑器为参数建立关系，如踏步数量可以通过楼梯总高度除以踏步高度计算得到。如果踏步数量发生变化，踏步的尺寸将自动调整。

通过这种方式，楼梯模型的设计就实现了参数化。设计师可以通过修改参数表中的值，快速地得到符合新需求的楼梯设计方案。这种方法不仅提高了设计的灵活性，也加快了设计过程，同时降低了出错的可能性。

4. 楼梯组件构造及自定义

4.1 楼梯组件构造的基本原理

4.1.1 楼梯组件的构造方式和原理

在建筑领域，楼梯组件是构成楼梯结构的重要单元。楼梯组件的构造方式依据楼梯的类型、使用环境、负载能力、设计美学和功能需求等因素。一个楼梯组件通常包含踏板、踏步、扶手等元素。根据楼梯的复杂程度，这些组件可能需要单独设计并组合在一起，以确保楼梯整体的功能性和安全性。

在构造楼梯组件时，工程师必须考虑材料属性、力的分布、尺寸公差、结构强度等因素，确保设计的组件能承受预期的负载并提供足够的安全余量。此外，楼梯组件的设计还必须遵循相关的建筑规范和标准。

4.1.2 楼梯组件构造在Catia软件中的实现

Catia软件为楼梯组件的设计提供了强大的功能。利用Catia的三维建模和参数化设计功能，设计师能够创建精确的楼梯组件模型，并进行仿真分析以验证其设计的可行性。Catia中的装配模块（Assembly Design）使设计师可以在虚拟环境中将各种楼梯组件组合起来，检查其间的配合与干涉。

设计师可以通过Catia的Part Design模块对单个楼梯组件进行详细设计。例如，通过参数化驱动的特征（parametric feature-driven design）来定义踏板的尺寸和形状，确保踏板能够适应不同楼梯的设计要求。通过Catia的公式和关系（Formula and Relations）功能，设计师可以创建复杂的形状，这些形状会根据定义的公式自动更新。

Catia软件同样支持楼梯组件的有限元分析（Finite Element Analysis，FEA）。这使得设计师可以模拟楼梯组件在实际使用中的表现，如受力状态、热应力、振动等。FEA分析结果有助于在制造前发现潜在问题，优化设计，提高产品的质量与安全性能。

4.2 楼梯组件的自定义

4.2.1 楼梯组件自定义的需求和优势

随着建筑个性化和定制化的趋势日益明显，楼梯组件的自定义需求不断增长。自定义楼梯组件使建筑师和设计师可以根据特定项目的需求，创造出独一无二的楼梯设计。这种个性化设计不仅体现在楼梯的美学上，还包括其功能性、结构的适应性以及与周围空间的协调性。

自定义楼梯组件的优势在于，它能够提升建筑的审美价值和市场竞争力。定制化设计有助于满足客户的个性化需求，使得楼梯成为建筑中的艺术品。通过Catia软件，设计师能够在保持高效设计流程的同时，实现高度个性化的楼梯设计。

4.2.2 楼梯组件自定义在Catia软件中的实现方法

在Catia中，实现楼梯组件自定义的关键在于灵活运用其强大的参数化设计和配置管理工具。设计师可以通过修改参数来控制楼梯组件的尺寸、形状和布局，以及调整材料属性和结构特性。这些参数可以是独立的，也可以是相关联的，确保楼梯组件设计的一致性和准确性。

Catia中的Configuration Design模块允许设计师创建基于特定客户需求的不同配置。通过定义配置规则，可以轻松生成设计的变体，满足各种定制化需求。设计师可以预设一系列的参数组合，让客户在有限的选项中挑选，快速响应市场变化。

为了进一步提升设计的效率和精度，Catia提供了智能化的设计工具，如知识工程（Knowledge Engineering）和脚本编写（Scripting）。知识工程允许设计师通过编码的方式捕捉设计规则，自动调整楼梯组件的参数。脚本编写则可用于实现复杂逻辑的自动化，例如，根据楼梯的长度自动计算梯级数目。这些工具的使用显著提高了楼梯组件的自定义能力和设计效率。

通过Catia软件，设计师可以在一个统一的平台上实现楼梯组件的自定义设计，从草图绘制到详细建模，再到仿真和分析，所有的步骤都能够在同一个环境中完成，大幅度减少了设计周期和错误的可能。

在下一章节中，我们将深入探讨智能关联功能在楼梯设计中的概念、优势，以及如何在Catia软件中实现楼梯的智能关联设计。

5. 楼梯设计中的智能关联功能

5.1 智能关联功能的概念和优势

5.1.1 智能关联功能的定义和优势

在复杂的楼梯设计过程中，设计元素之间的相互影响和约束是常见的。智能关联功能的出现，旨在简化这一过程，它能够自动检测并维持设计元素间的参数关系，确保设计的一致性和准确性。智能关联功能通过预定义或用户自定义的规则，自动更新相关参数，大大减少了设计师在修改过程中需要手动调整的工作量。

这种功能在楼梯设计中的优势尤为明显。楼梯的设计不仅仅关乎尺寸和材料，其结构安全性、用户舒适度以及整体美观性都需要精确计算和考虑。智能关联功能可以确保楼梯设计中每一个细节都与其他部分保持一致，从踏步高度、宽度，到扶手间距、倾斜角度等，任何一项参数的改变都会自动影响到其他相关设计参数，从而保证了设计的完整性和准确性。

5.1.2 智能关联功能在楼梯设计中的应用

在实际设计工作中，楼梯踏步数量的调整是常见需求。如果楼梯设计中启用了智能关联功能，那么踏步数量的增减会自动引起踏步高度、楼梯段长度、扶手长度等参数的联动调整。这样的智能调整避免了错误和遗漏，提升了工作效率和设计质量。

此外，智能关联功能还能够应对更复杂的设计需求。比如，在楼梯的材料选择上，设计师可能需要根据建筑的不同使用目的来选择相应的材料。通过智能关联功能，设计师只需输入材料的相关参数，如重量、强度等，系统就可以自动计算出适合的楼梯尺寸和结构，确保设计既符合材料属性，又满足建筑物的使用要求。

5.2 智能关联功能的实现方法

5.2.1 Catia软件中的智能关联功能

Catia软件为设计人员提供了强大的智能关联功能，称为“关系”（Relations）功能。它允许用户定义参数间的关系，通过逻辑或数学公式来控制不同设计元素之间的相互作用。在楼梯设计中，Catia能够识别踏步、扶手、支柱等之间的空间关系，并在任何一个元素改变时，自动调整与之相关联的其他元素。

设计者可以通过图形用户界面（GUI）或使用内置的编程语言（如VBA）来定义这些关系。Catia的“规则驱动设计”（Rule-Based Design）是实现智能关联功能的关键，它使得设计参数可以基于预设的规则进行自动更新，从而减少了设计过程中反复的手动调整。

5.2.2 实现楼梯智能关联功能的步骤和方法

步骤一：确定设计关系

首先，在Catia中创建楼梯的三维模型，并定义踏步、扶手、支柱等基础元素。设计师需要确定哪些元素间存在逻辑关系，如踏步的宽度和高度需要与整体楼梯的斜率保持一致。

步骤二：应用智能关联

通过Catia的“关系”编辑器，为这些元素间的参数设置智能关联规则。例如，如果踏步宽度发生了改变，那么相关的扶手长度和支柱间距也需要按照预设的规则进行调整。

步骤三：动态验证

在设计过程中动态验证智能关联规则的有效性。例如，当设计师改变踏步数量时，系统会自动调整其他相关参数，并立即显示更新后的设计结果。

步骤四：优化和迭代

基于模型反馈，设计师可以进一步优化关联规则，以达到最佳的设计效果。在设计的后期阶段，这种智能关联功能还可以帮助进行设计的微调和优化。

在设计复杂的楼梯结构时，智能关联功能可以显著减少设计误差，提升设计效率，同时保证了设计的一致性和精确性。通过运用Catia软件中的智能关联功能，设计师可以更加专注于创新和优化设计，而不必担心细节的处理问题。

flowchart TB
    A[确定设计关系] --> B[应用智能关联]
    B --> C[动态验证规则]
    C --> D[优化和迭代]
    D --> E[最终设计输出]

上图展示了实现楼梯智能关联功能的步骤和方法，从确定设计关系开始，通过应用智能关联，动态验证规则，到最终的优化和迭代，最终输出符合要求的楼梯设计。

在代码层面上，以下是一个简化的例子，展示了如何在Catia VBA环境中定义一个简单的智能关联规则：

' VBA 示例代码：定义踏步高度与踏步数量的关联
Sub DefineRelation()
    Dim stepCount As Integer
    Dim stepHeight As Double
    Dim stairsPart As Part
    Set stairsPart = CATIA.ActiveDocument.Part
    ' 假设踏步数量和踏步高度是预先定义的变量
    stepCount = 10 ' 踏步数量
    stepHeight = 18.0 ' 单个踏步高度，单位为cm
    ' 定义踏步总高度
    Dim totalHeight As Double
    totalHeight = stepCount * stepHeight
    ' 应用智能关联规则：踏步总高度决定楼梯段的长度
    Dim楼梯段 As HybridShape
    Set 楼梯段 = stairsPart.HybridBodies.Item("楼梯段").HybridShapes.Item("楼梯段轮廓")
    楼梯段.Parameters.Item("长度").Value = totalHeight
End Sub

这段代码定义了踏步数量与楼梯总长度的关系，并将这一关联规则应用到楼梯设计中。通过调整踏步数量这一参数，楼梯段的长度会自动进行调整，确保设计的一致性和准确性。代码中使用了Catia VBA的HybridShape对象和Parameters集合来操作和调整三维模型的参数。

通过上述的章节内容和代码示例，我们已经对Catia软件中智能关联功能的定义、优势、实现方法，以及在楼梯设计中的应用有了深入的了解。智能关联不仅简化了设计流程，还提高了设计的准确性和效率，是现代三维设计中不可或缺的功能之一。

6. 楼梯设计模板的综合应用

在现代建筑行业中，楼梯作为连接不同楼层的重要结构部分，其设计的合理性和美观性直接影响到整个建筑设计的质量。Catia软件提供了强大的设计模板，使得楼梯设计更加高效、精准和协同。本章将介绍楼梯设计模板的自适应性和适用性、可视化编辑和协同设计的应用。

6.1 楼梯设计模板的自适应性和适用性

6.1.1 楼梯设计模板的定义和优势

楼梯设计模板是预先设置好的参数化模型，能够根据不同建筑物的具体需求进行快速调整。模板包含了各种类型楼梯的常用参数，如宽度、踏步数、坡度、材质等，用户可以根据实际情况进行选择和修改。这种设计模板的使用，大大提高了设计效率，并保证了设计的准确性和规范性。

6.1.2 楼梯设计模板在不同场景中的应用

设计模板适用于多种建筑场景，包括住宅、商业建筑、公共设施等。通过模板，设计师可以快速生成多种设计方案，满足不同的设计需求。例如，在商业建筑中，需要考虑人流的密集程度和紧急疏散需求，设计模板可以提供多种人流密度下的楼梯设计选项。

6.2 楼梯设计模板的可视化编辑和协同设计

6.2.1 楼梯设计模板的可视化编辑功能和优势

Catia软件中的楼梯设计模板支持可视化编辑，设计师可以在三维空间中直观地看到楼梯模型的每一个细节，并实时调整参数来观察设计结果。这不仅提高了设计的直观性，也方便设计师与客户进行交流。可视化编辑功能还可以减少设计过程中可能的错误和遗漏，提高设计质量。

6.2.2 楼梯设计模板在团队协同设计中的应用和优势

团队协同设计是现代设计项目中不可或缺的一部分，楼梯设计模板支持多用户同时在线编辑和讨论。Catia软件提供了版本控制和变更管理功能，确保团队成员之间的设计更改能够被追踪和同步。此外，模板的参数化特性也使得跨地域、跨专业团队的协作变得更为便捷和高效。

为了更好地理解楼梯设计模板的综合应用，让我们通过以下Mermaid格式流程图来展示一个典型的楼梯设计模板使用场景：

graph TB
    A[开始设计] --> B{选择模板}
    B -->|商业建筑| C[应用商业楼梯模板]
    B -->|住宅建筑| D[应用住宅楼梯模板]
    C --> E[进行参数化调整]
    D --> F[进行参数化调整]
    E --> G[生成初步设计]
    F --> H[生成初步设计]
    G --> I{方案评估}
    H --> I
    I -->|满意| J[进行详细设计]
    I -->|需要调整| E/F
    J --> K[可视化编辑]
    K --> L[协同设计与审批]
    L --> M[设计完成]

通过上述流程图，我们可以看到从选择模板到最终完成设计的整个流程。这个流程强调了楼梯设计模板的灵活性和团队协同工作的重要性。Catia软件在这一流程中扮演了关键角色，提供了必要的工具和技术支持。

在本章中，我们探讨了楼梯设计模板的自适应性和适用性，以及可视化编辑和协同设计的应用。这些功能对于提高工作效率、确保设计质量以及支持团队合作至关重要。在下一章，我们将进一步探讨楼梯设计模板的优化策略和未来发展趋势。
