华三交换机光模块不亮_这篇文章带你走进光纤、光模块、光模块组网

本文详细介绍了光纤的传输原理、类型,光模块的作用、分类及其配对原则,以及光模块在组网中的应用。针对实际问题,如光口不亮的排查步骤,提供了实用解决方案。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

你在光纤传输布线中是否遇到过下面的问题:光纤收发器怎么接上不亮?光纤收发器和交换机插光模块能不能搭配使用?带光口的球机可以和交换机搭配使用吗?

01

首先,我们来了解下光纤

光纤

由玻璃或塑料制成的纤维,用于传输光信号。传输原理是‘光的全反射’。具有保密性好、重量轻、抗干扰能力强、距离远、数据带宽高的优点,光纤支持的传输速率包括100Mbps,1Gbps,10Gbps及更高。

光纤分类


光纤传输的常用波长有:850、1310、1490、1550nm,按照光纤传输光信号模式分为单模光纤(SMF)和多模光纤(MMF):

单模光纤:只能传输一种模式的光,适用于长距离传输。

多模光纤:可以传输多种模式的光,适用于机房内等短距离传输。


光纤的常见接口类型


02

其次,了解下光模块

光模块

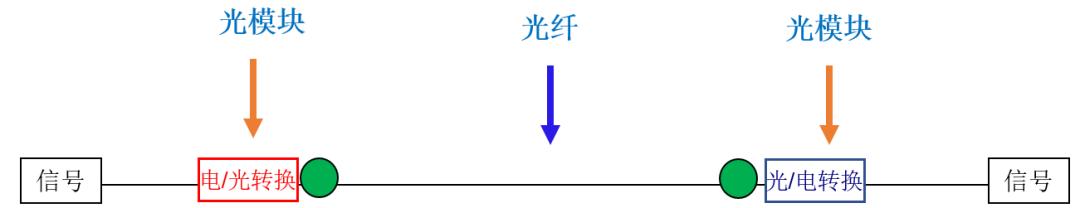

负责进行光电转换,发送端把电信号转换成光信号,通过光纤传送后,接收端再把光信号转换成电信号。常见的光模块速率:155M(百兆)、1.25G(千兆)、 10G(万兆)、40G。

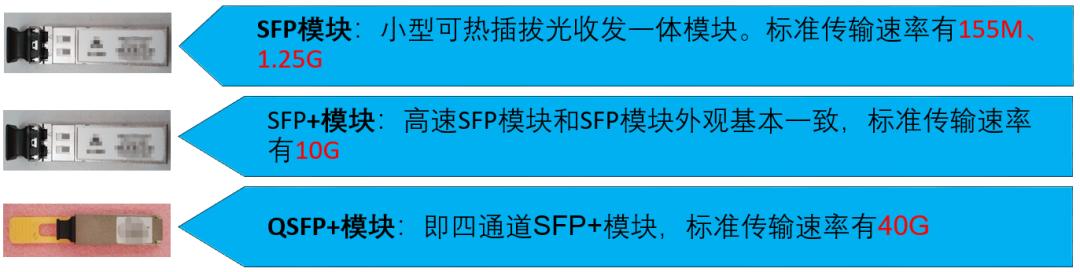

光模块类型


光模块分类

按光模块模式分类

单模:传输距离远

多模:传输距离近,一般小于≤2km

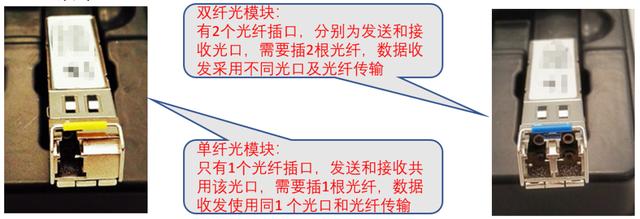

按链路资源分类

单纤光模块

双纤光模块


03

再次,看看光模块配对原则

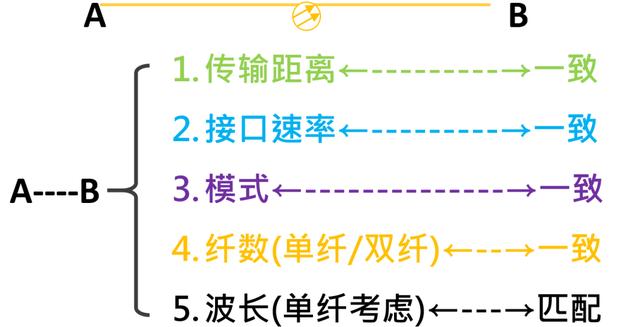

光模块配对原则


上图方法,内置光模块的设备同样适用哦~!

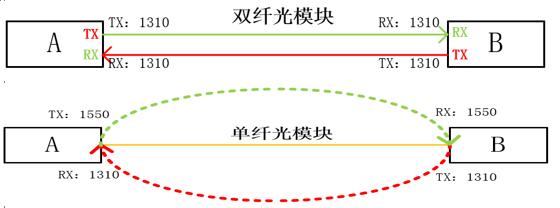

由于光模块进行传输数据时分为发送和接收两个方向,双纤光模块通过不同的端口区分,单纤光模块通过不同的光波长区分,如下。

因此在使用单纤的光模块时,两端光模块的波长要匹配,即TX/RX相反。


总之:

双纤光模块,两端同型号

单纤光模块,两端光模块波长TX和RX相反,其他一致。

单项光模块咱给大家举个例子:海康单纤模块,型号上标识的波长都是发送波长,如HK-SFP-1.25G-20-1310,表示发送波长1310nm,接收波长1550nm。和它配对的模块是HK-SFP-1.25G-20-1550。

04

最后,看看光模块组网方式

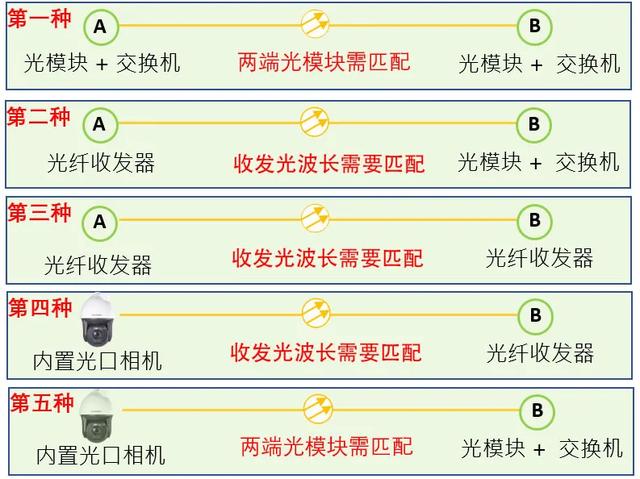

光模块组网方式


常见问题解答

交换机光口是否需要开启?

未配置过的可网管交换机除了光电复用口的光口需要开启外,其他交换机的光口均是即插即用,无需配置开启。

光口不亮怎么处理?

常见排查分四个步骤:

1.检查设备光口和使用的光模块速率是否匹配。

2.检查两端使用的光模块是否配对。

3.检查使用的光纤是否和光模块匹配,单模光模块使用单模光纤,多模光模块使用多模光纤

双纤光模块,一端的两根光纤左右对调下

4.检查光纤链路是否OK,使用短纤进行测试。
