ug怎么画曲线_UG数控编程3种螺旋刀路，可用于各种2d和3d加工过程。

在咱们日常加工中为了进步功率咱们会把进给打快，把下刀量给大。假设进给和下刀量在刀具承受规划之内的话，是没有问题的。

假设进给和下刀量现已到最大，但是咱们还想提速，怎么办？

这个时分就能够考虑运用螺旋刀路。和正常加工比较他能够省什么时间。下面我就和咱们介绍ug编程中有用的3种螺旋刀路各有各的优势。

一丶第一个也是ug自带的加工战略铣削孔，这个加工战略有一个缺陷：只能加工孔或许凸台，有必定的局限性。

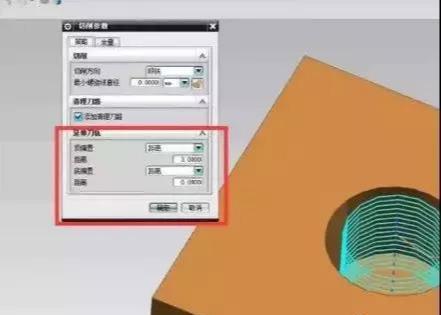

它的优势是编程快，只需要选择好孔或许凸台，设置好每一圈的深度，再把延伸刀轨设置一下就能够生成想要的刀路了。

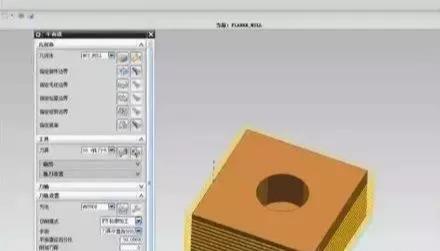

二丶第二个便是用ug加工战略中的平面铣，经过对参数的修正，而得到的螺旋刀路，如图

这个刀路应该怎么做呢？现在我就给咱们图解一下。

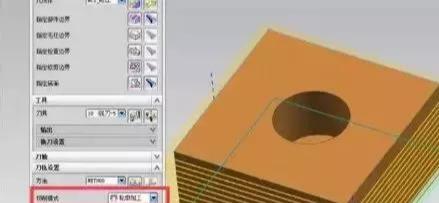

设置好切屑办法，为归纳加工，切削层改为仅底面。

然后进刀类型改为斜进刀，斜坡角给的越大切削量越大，反之切削量越小。高度起点设置成前一层，终究打开区域进刀改为与关闭相同。

这种刀路加工速度快，做这个刀路也比较简单，不会消耗太多时间，加工2d产品很好用，它的缺陷便是只能加工2d。

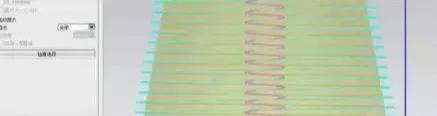

三丶第三个要向咱们介绍的是3d固定轴螺旋刀路，能够加工孔，凸台，现已2d，3d的办法。今天画了一个锥度的圆柱给咱们解说，如图

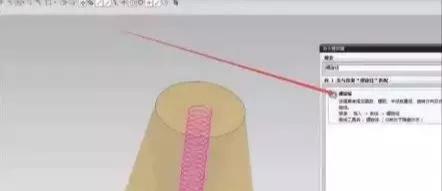

想要做这个刀路第一步要做好螺旋线

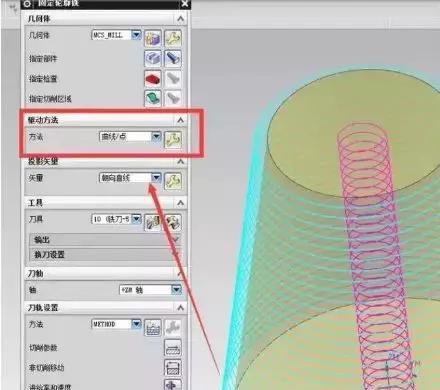

第二步选好驱动办法，曲线点的办法，矢量选择朝向曲线。

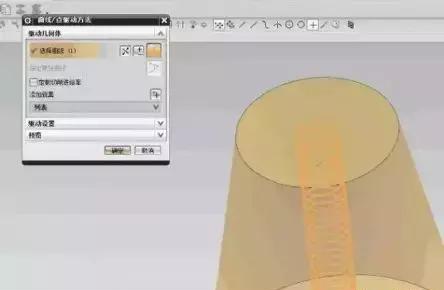

第三步把做好的螺旋线选进去。留意箭头方向。

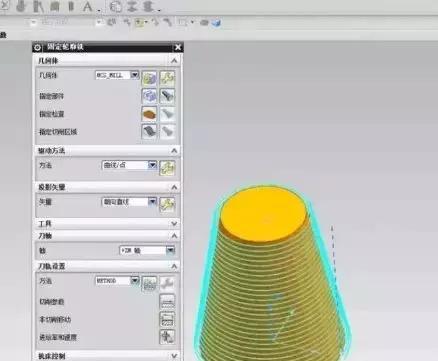

然后核算刀路就能够得到咱们想要的刀路，这种办法能够用在各种2d，3d加工，缺陷是做起来比较费事。加工有用性很高。
