凯恩帝绝对坐标清零_凯恩帝 K90T i 数控车床系统使用手册分享

A)机床实际运动方法1、可调整进给倍率2、采用单程序段,即是每按一次启动键后刀具走一个动作(执行一个程序段)后停止,再按启动键后刀具走下一个动作后(执行下一个程序段)停止,这样可以检查程序。B)机床不动, 观察显示位置变化或通过图形功能, 观察加工时的刀具轨道的变化。1.5. 数据的显示和设定:(1) 刀具补偿的显示和设定方法。(2) 参数的显示和设定。(3) 用诊断参数判断机床的输入输出口信号状...
摘要由CSDN通过智能技术生成

A)机床实际运动方法

1、可调整进给倍率

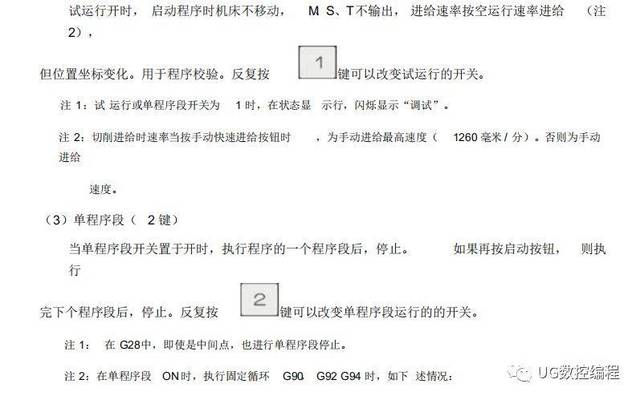

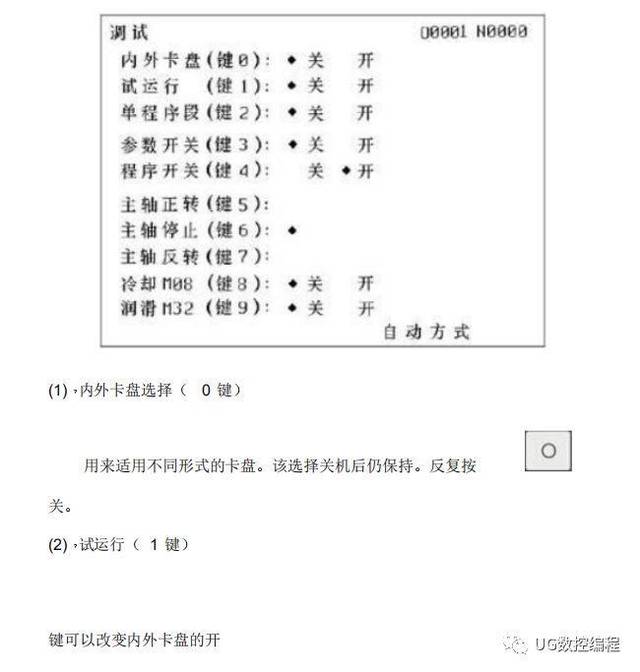

2、采用单程序段,即是每按一次启动键后刀具走一个动作(执行一个程序段)后停止,再按启动键后刀具走下一个动作后(执行下一个程序段)停止,这样可以检查程序。

B)机床不动, 观察显示位置变化或通过图形功能, 观察加工时的刀具轨道的变化。

1.5. 数据的显示和设定:

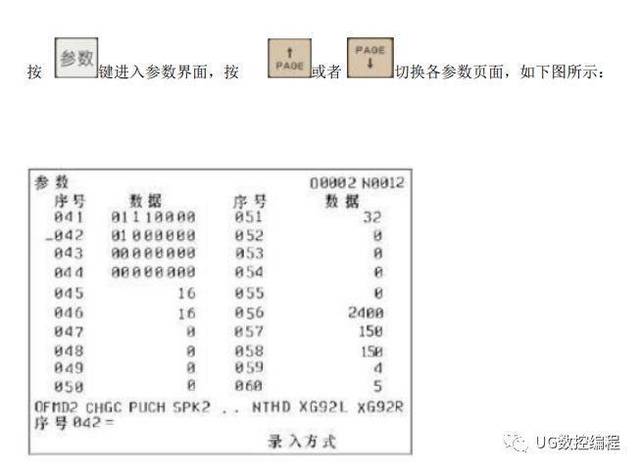

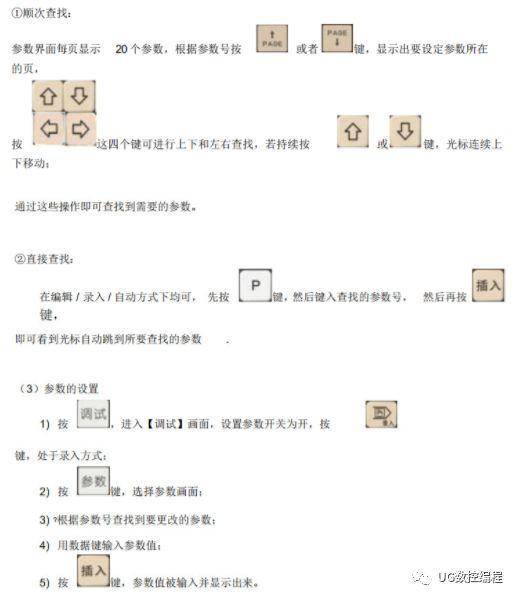

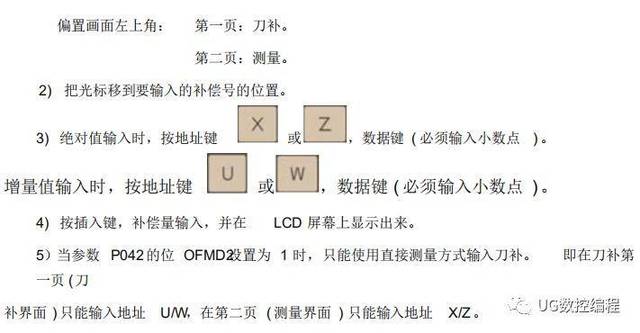

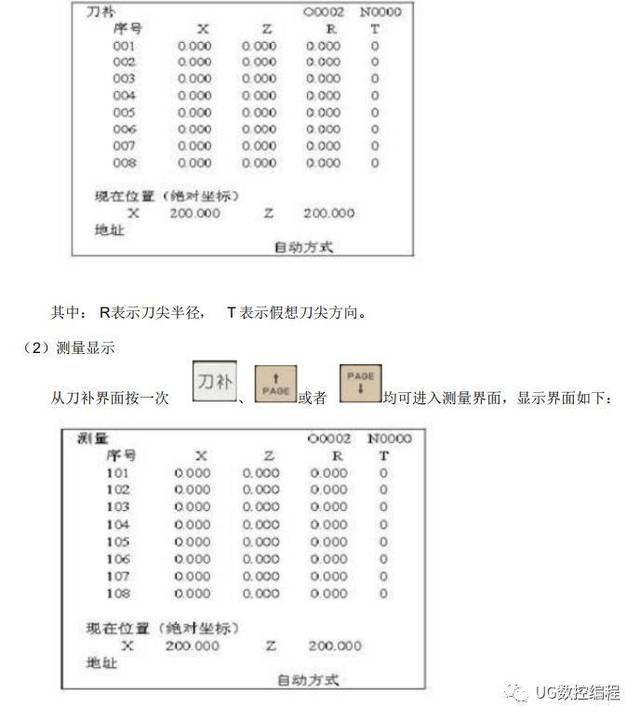

(1) 刀具补偿的显示和设定方法。(2) 参数的显示和设定。

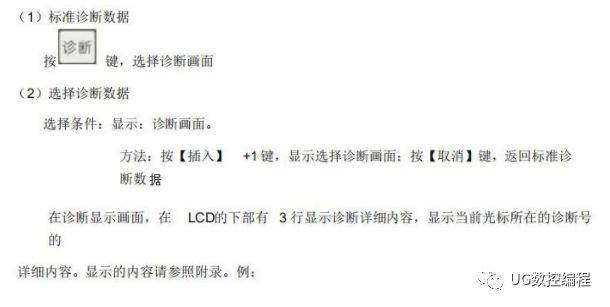

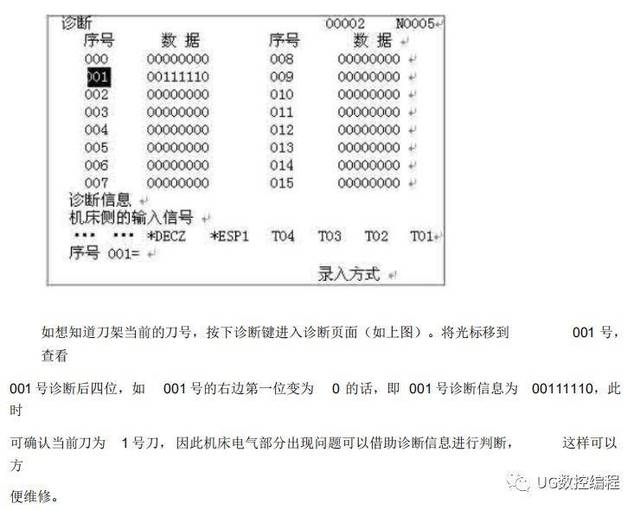

(3) 用诊断参数判断机床的输入输出口信号状态。

1.6. 显示:

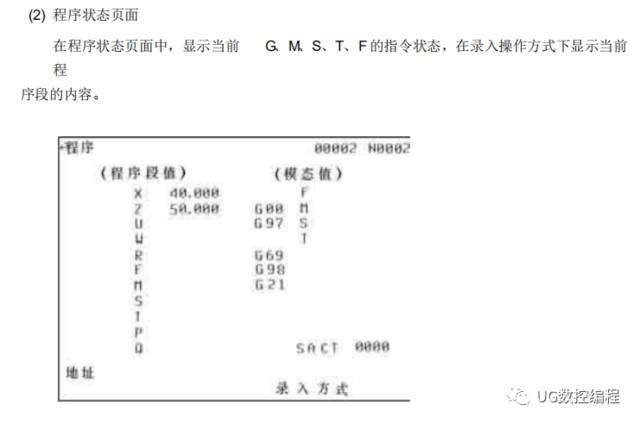

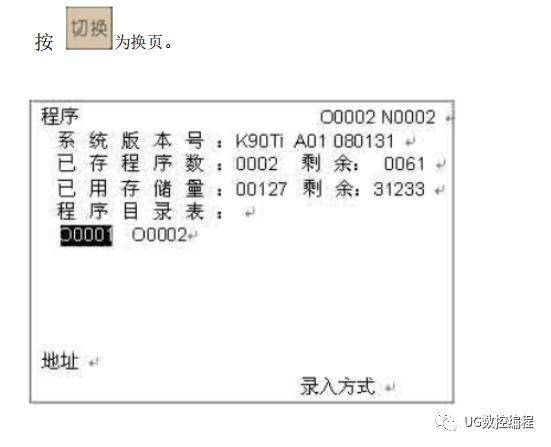

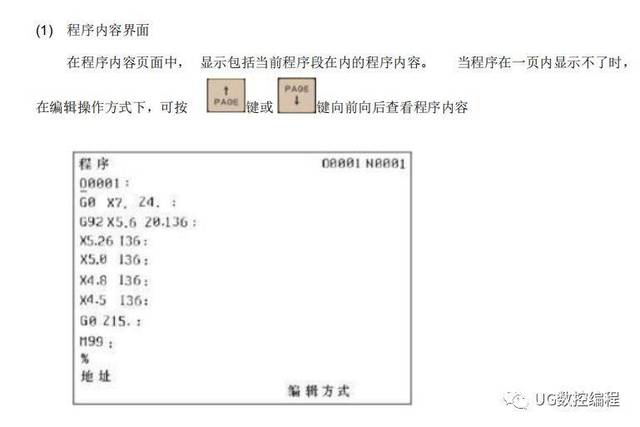

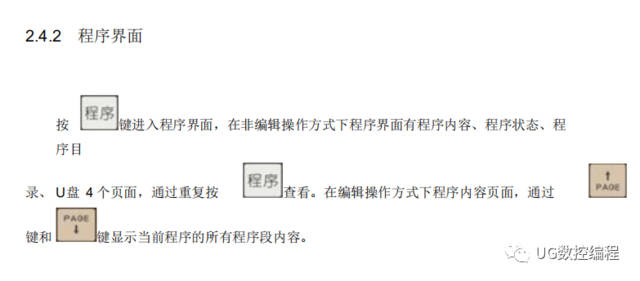

(1) 程序的显示。

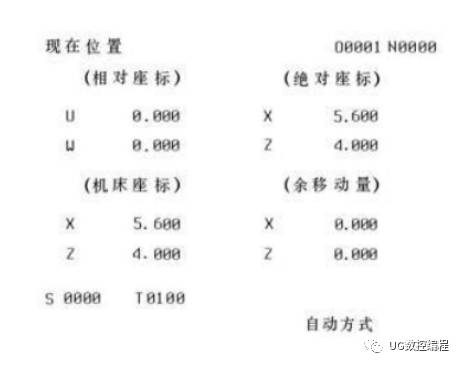

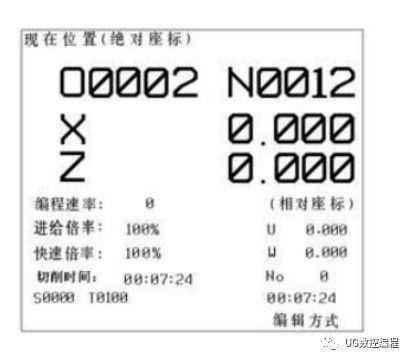

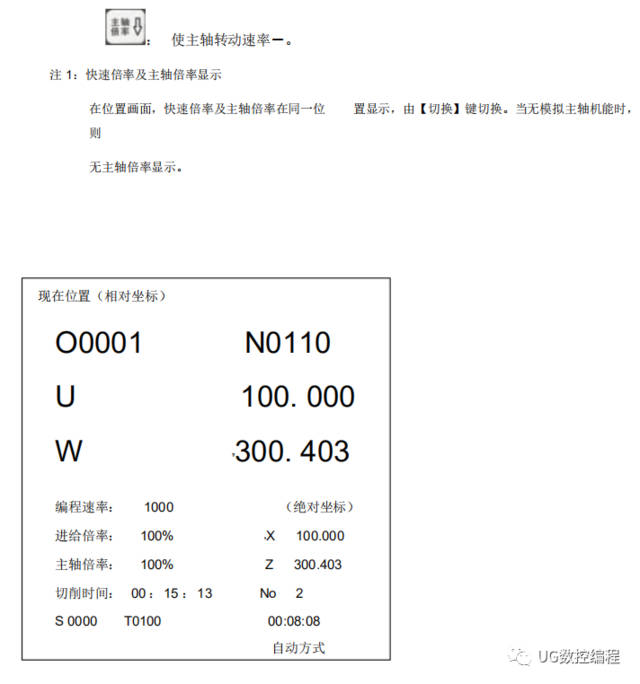

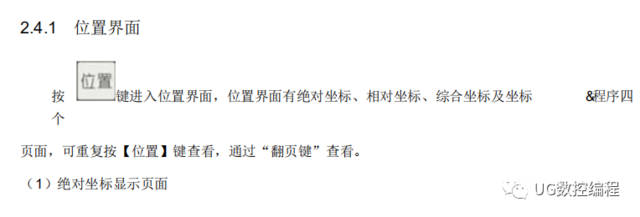

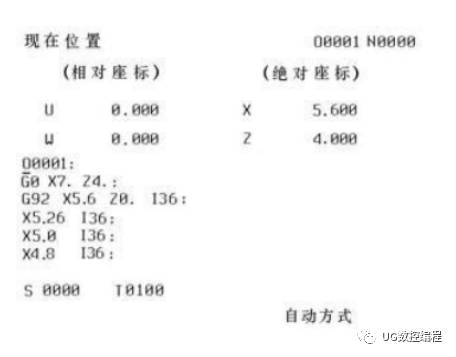

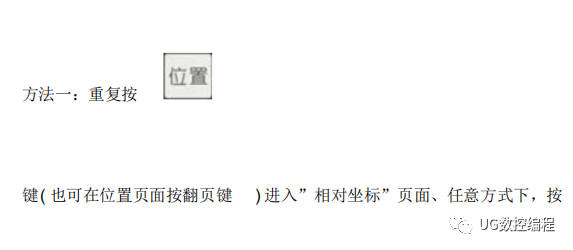

(2) 位置的显示。

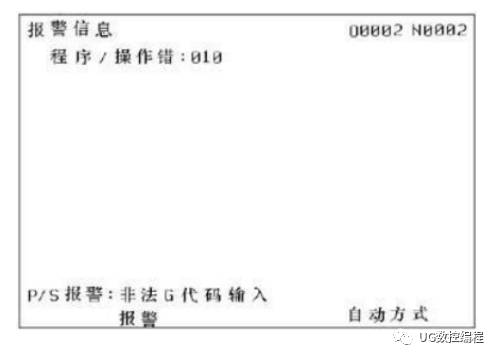

(3) 报警信息显示及处理。

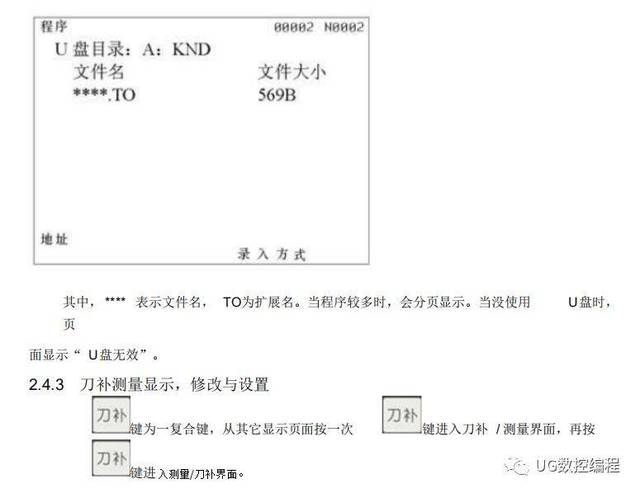

1.7. 电子盘的存取。

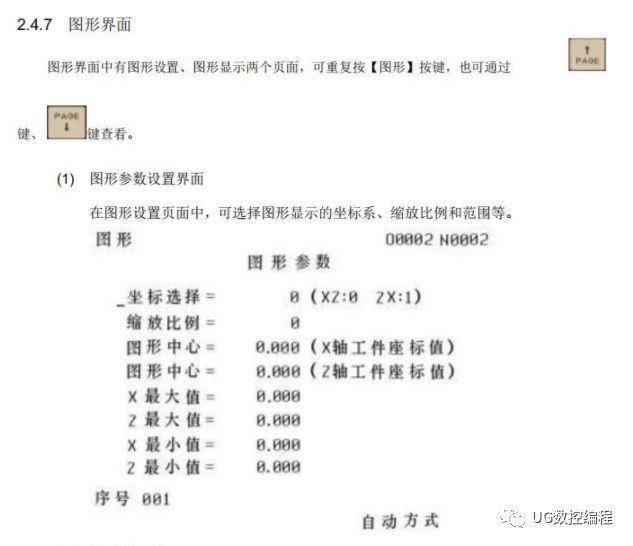

1.8. 图形功能。

2、 操作面板说明

2.1 面板区域划分

K90Ti 车床系统

K90Ti 的 LCD/MDI面板见下图:



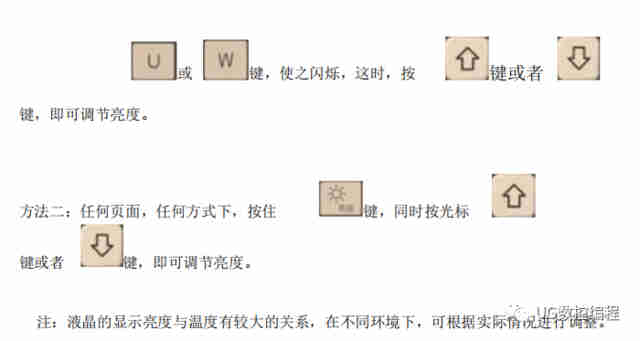

2.1.1 LCD 液晶屏显示区

K90Ti 数控系统采用 7.4 英寸单色液晶屏显示。

2.1.2 前置串口 、U盘接口区

为了使用户的使用方便,本系统前后均有串口接口,并增加 U盘功能。

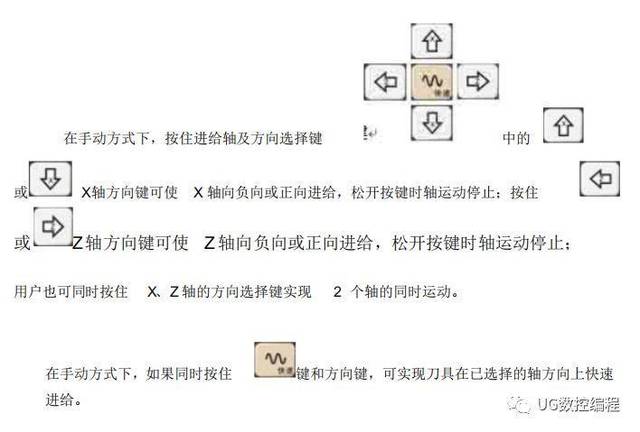

2.1.3 编辑键盘 区

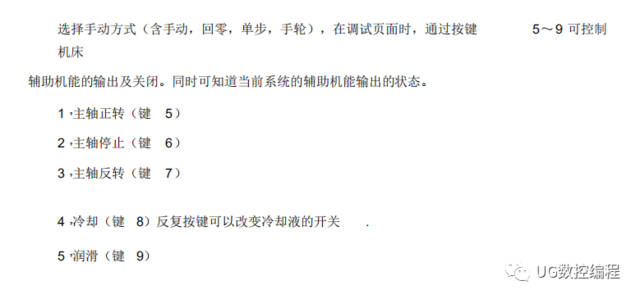

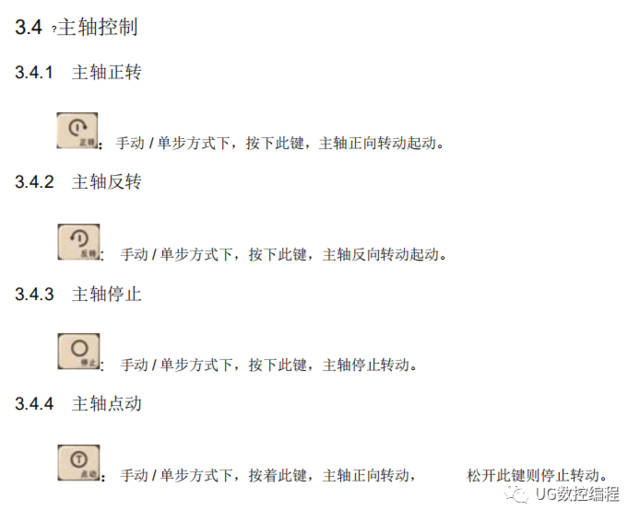

注:1. 手动方式下轴旋转后,如果按任何主轴键(正转,反 转,停止,点动),都会使主轴停止。

自动方式下:主轴旋转后,指定当前旋转的反向时,报警,暂停程序执行。

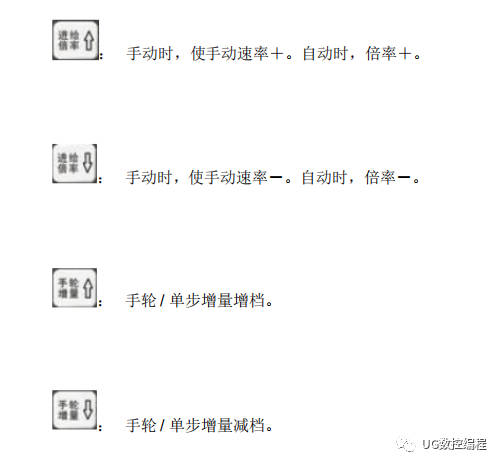

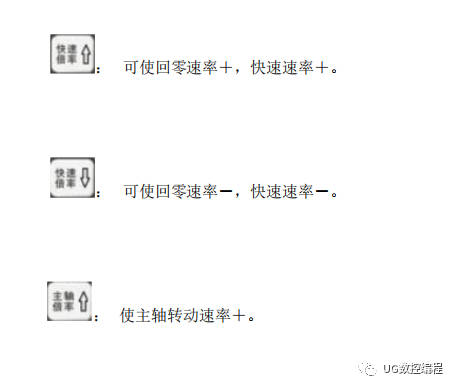

2. 快速倍率增、减键:可对下面的快速进给速度进行 100%、 50%、25%的倍率或者为 FO的值上。

(1) G00 快速进给

(2) 固定循环中的快速进给

(3) G28 时的快速进给

(4) 手动快速进给

(5) 手动返回参考点的快速进给

例:当快速进给速度为 6 米/ 分时,如果倍率为 50%,则速度为 3 米/ 分。

2.2 操作方式概述

K90Ti 系统有编辑、自动、录入、机械回零、单步 / 手轮、手动等六种操作方式。

1. 编辑操作方式在编辑操作方式下,可以进行加工程序的建立、删除和修改等操作。

2. 自动操作方式在自动操作方式下,自动运行程序。

3. 录入操作方式在录入操作方式下,可进行参数的输入以及指令段的输入和执行。

4. 机械回零操作方式在机械回零操作方式下,可分别执行 X、Z 轴回机械零点操作。

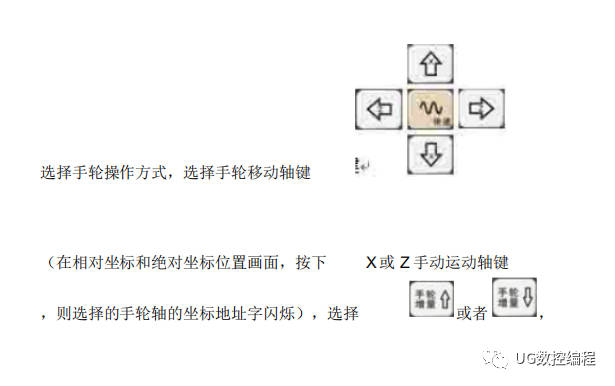

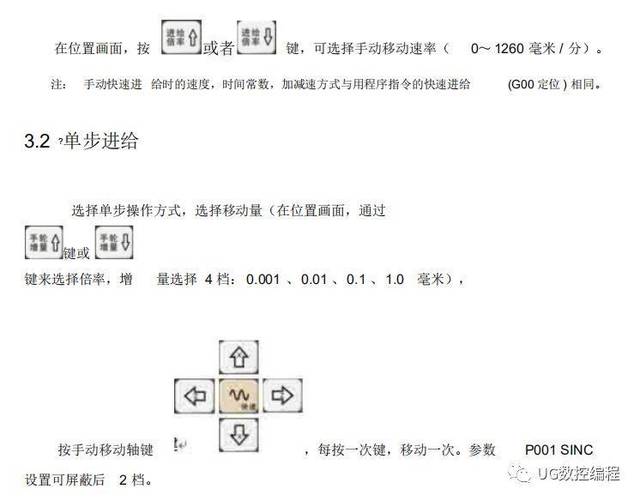

5. 手轮 / 单步操作方式在单步 / 手轮进给方式中, CNC按
