一 .故障装置的作用

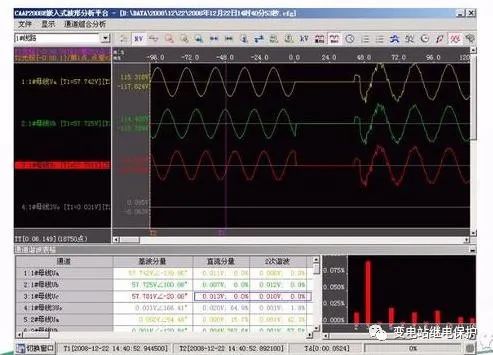

故障录波器是当电力系统故障或异常工况电压、电流数据记录和有关保护及安全自动装置动作顺序记录，故障录波装置所记录波形，通过对这些电气量及波形的分析、比较，可以正确地判断电力系统故障发生的确切地点、发展过程和故障类型，以便迅速排除故障和制定防止对策，分析继电保护和高压断路器地动作情况，及时发现设备缺陷，揭示电力系统中存在的问题，积累第一手材料，加强对电力系统规律的认识，不断提高电力系统运行水平。、提高电力系统安全运行水平均有着重要作用。

2.故障录波装置设置的原则和接线要求

故障录波装置在发电厂分为发电机变压器组故障录波装置、变压器故障录波装置和升压站故障录波装置。装置的配置和接线要求如下：

(1)考虑到大型发电厂的重要性,对100MW及以上发电机变压器组(包括发电机出口装设断路器的发电机及变压器)和110kV及以上电压等级的变压器或线路,宜装设独立的故障录波装置。

单机600MW及以上机组启动备用变压器(停机变压器)录波装置宜单独设置,300MW及以下机组的启动备用变压器录波装置可与第一台机组合用。发电厂升压站线路录波装置独立设置,一般按两回线设一台故障录波装置设置。并联电抗器可与相应的系统录波装置一合用,电可以单独设置。

发电机-变压器组一般配置96路模拟量信号192路开关量信号。启动/备用变压器或升压站(按两回出线规模)般配置64路开关量信号、128路开关量信号。开关量和模拟量信号数量应根据工程需要进行配置。

升压站采用智能控制时,录波装置接入的MU个数不少于24台,经挑选的SV通道数不少于128路GOOSE控制块不少于64个,经挑选的GOOSE信号不少于512路.

(2)故障录波装置需反应短路和系统振荡等故障状态,电流输入入应接入电流互感器的保护级绕组,可与后备保护共用一个二次绕组,接在保护的后面。电流互感器可采用P级或TPY级。电压互感器可采用P级,接三相电压和零序电压。

(3)故障录波装置由被录对象的短路等故障电量或非电量(如瓦斯、温度)等启动,记录主要保护动作开关量,同时反应故障启动前后和系统振荡时的波形并记录。也可以手动启动或远方启动录波。

(4)故障录波装置开关量釆集非保持无源触点状态。模拟量可采用交流采样和直流采样,并可采集高频收发信号、温度、压力等传感器信号。

(5)故障录波装置屏端子不得与装置弱电系统(指CPU的电源系统)有电气上的直接联系。针对不同回路,应分别采用光电耦合、带屏蔽层的变压器磁耦合等隔离措施。

(6)故障录波装置直流模拟量采集4-20mA，0-5V标准信号及0-75mv分流器等号直流量采集回路的输入阻抗不小于20kΩ。

(7)故障录波装置具有2个及以上以太网接口与保护及故障信息子站连网时8)发电机变压器维故障录波装置屏及却备用变压器(停机变压器)故障录波屏安装于主「房电子设备间,升压站电力系统故障录波星布置在升压站继电器室

(9)故降录波装置具数据米集单元、数据处理与保护及故障信息子站联网时，采用独立的录波网络。

(8)发电机变压器组故障录波装置屏及启动/备用变压器(停机变压器)故障录波屏安装于主厂房电子设备间,升压站电力系统故障录波屏布置在升压站继电器室。

(9)故障录波装置具有数据采集单元、数据处理单元、管理单元等功能单元.

1)数据采集单元既可接受交直流模拟量和开关量的接入,也可接受数字信号的接入

2)数据处理单元宜采用嵌入式结构或嵌入式操作系统(实时操作系统)。触发记录的记录数据处理单元和连续记录的记录数据处理单宣分别采用独立的硬件,其存储介质应独立配置,数据采集单元部今可共用。

3)管理单元应其备就地分功能能地显示分析结果管理单元叮备带的工机或类似的装置,就地存储发记录续记尿的记录数据。管理单元可配备就地打印设备。

(10)故障录波屏采用标准的二次屏体,装置两采用背插板式机箱设计，抗干扰能力强、安装维护方便。
