一、基本概述

滤波是将信号中特定波段频率滤除的操作,是抑制和防止干扰的一项重要措施。

滤波器的分类:

1、当允许信号中较高频率的成分通过滤波器时,这种滤波器叫做高通滤波器;

2、当允许信号中较低频率的成分通过滤波器时,这种滤波器叫做低通滤波器;

3、设低频段的截止频率为fp1、设低频段的截止频率为fp2

频率在fp1与fp2之间的信号能通过,其他频率的信号被衰减的滤波器叫做带通滤波器;

反之,频率在fp1到fp2的范围之间被衰减,之外能通过的滤波器叫做带阻滤波器;

二、电容滤波

电容的本质是充电和放电,具有蓄能作用,由于充放电需要时间,电容两端电压不能突变,因此可以起到滤波作用,将纹波信号平滑成直流信号;

1、为什么大电容滤低频,小电容滤高频

实际应用中,电容不是理想的,存在寄生电阻与电感,通过交流信号时,电容R与L会产生谐振,超过谐振频率,电容将表现为电感特性

电容越大,谐振频率越小,电容越小,谐振频率越大;

如果选用的电容大于谐振频率,则表现为电感特性,所以我们选用的电容要符合滤波的纹波频率;

电容越大,谐振频率就比较小,所以只能通过低频率的纹波

反之,电容越小,谐振频率就比较大,所以能通过高频率的纹波;

2、PCB设计时,大电容,还是小电容靠近IC

这个主要看IC的工作频率,如果单片机等数字IC,开关频率高,小电容靠近,再大电容,以便高频和供电环路小,滤波效果好,EMC效果好;

如果是驱动类IC、模拟IC,模组等,开关频率低,电容主要是提供上电时的大电流、大电容靠近,再小电容;

3、产品应用

1、小电容用于单片机的电源引脚

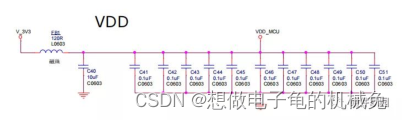

如上图,3.3V经过LC滤波后输出较为平稳的3.3给予后继电路供电,每个供电电源都有一个0.1uF的电容

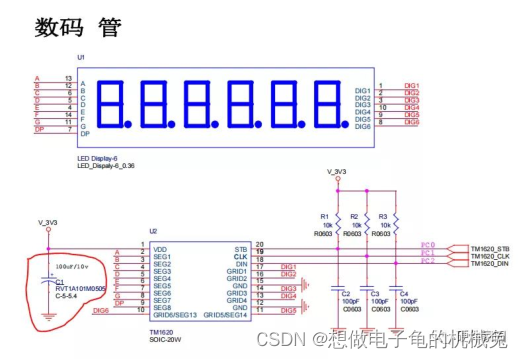

2、大电容用于驱动IC,小电容用于信号管脚

几十mA的电流只需要0.1uF的电容即可

1A以上的电流需要100uF

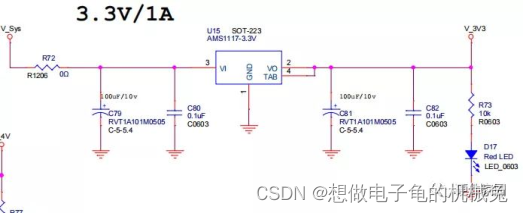

3、电源IC滤波

三、RC滤波

RC滤波器属于低通滤波器,在单片机系统中,运放输入端、开关电源的SW处均有使用

由于电阻R消耗能量,RC滤波一般只用于信号滤波,不能用于电源滤波

产品应用:

1、用于运放输入端,输入更稳定

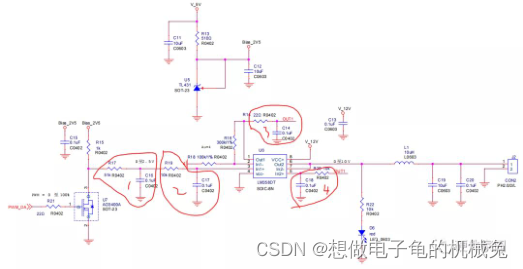

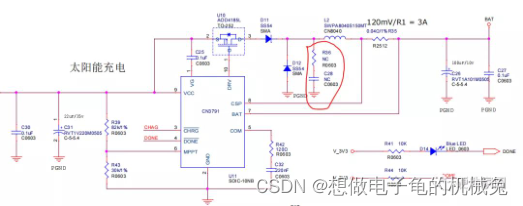

2、用于开关电源的SW处,可以2滤波干扰,降低EMC

说明:

电阻取值一般10Ω

电容取值一般几百pF内

四、LC滤波

LC滤波器属于低通滤波器,在单片机系统中,电源的BUCK、BOOST拓扑、电机类设备的电源部分等均有使用。

由于LC不消耗能量,LC滤波一般用于电源滤波,也可用于信号滤波,滤波频率

产品应用:

用于BUCK拓扑,将PWM电压滤波成直流

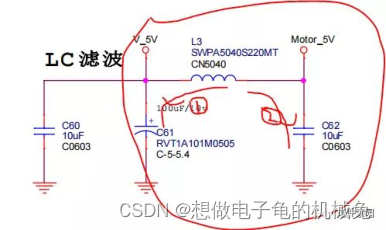

用于电机电源,电机一般是低频干扰

五、π型滤波器

π型滤波器包括两个电容器和一个电感或电阻,双向滤波

a、用于电源输入处

b、用于电机电源,既可以降低电机对主电源的干扰,也可以降低主电源对电机的干扰
