今天我们继续来讲解一下CAD软件中经常用到的一些细节，针对在施工单位常用的一些功能。上期主要讲了CAD内的主要界面和功能，那么今天就来讲一下，我们作为施工单位现场管理人员，如何应用这些功能。今天我们来讲一下基坑支护阶段主要应用的功能。

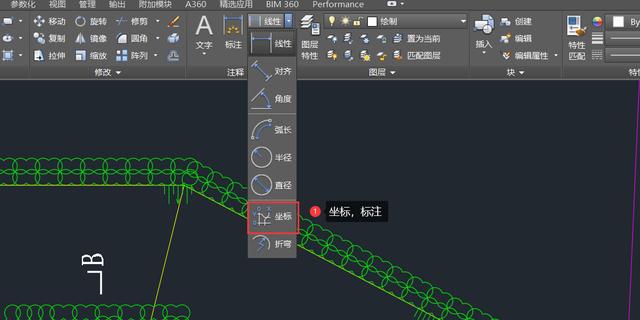

首先我们从需求入手，当我们收到一个基坑基坑支护首先就是坐标点的确定，通常用两个点就能确定图纸标注的坐标点跟cad软件的坐标点是否一致，在注释模块中有坐标点的功能如下图所示：

坐标点标注

但是这个功能有个缺点一次只能标注一个方向坐标，但是用来测试坐标点对不对即可；第二步我们需要对支护桩或者水泥搅拌桩进行编号，这个时候我们可以使用一些速编插件协助编制，例如天正等等，最简单的我们可以输入文字后，用co命令对文字框进行复制粘贴，然后逐个改编制号码。

在我们需要对部分区域或构件进行面积或者周长等数据时，有两个方法：

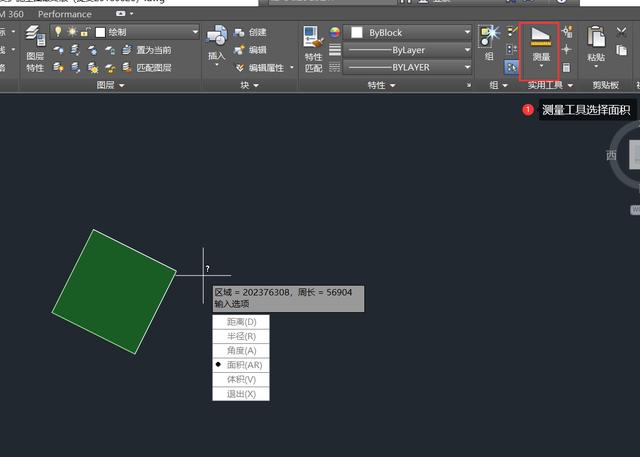

1、是使用实用工具里面的测量面积功能，选定之后，左键依次选择角点，最后鼠标右击确认，如下图所示：

图形面积测量

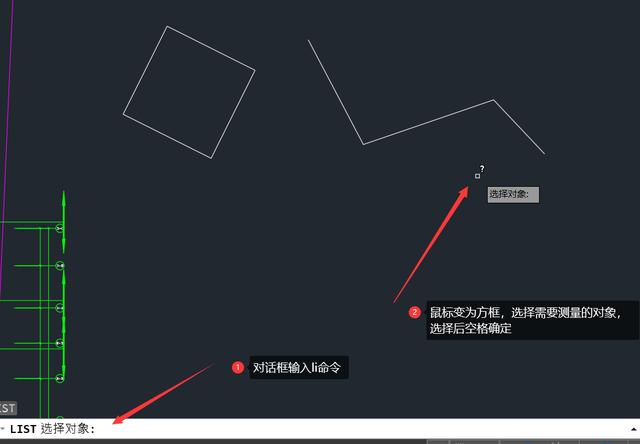

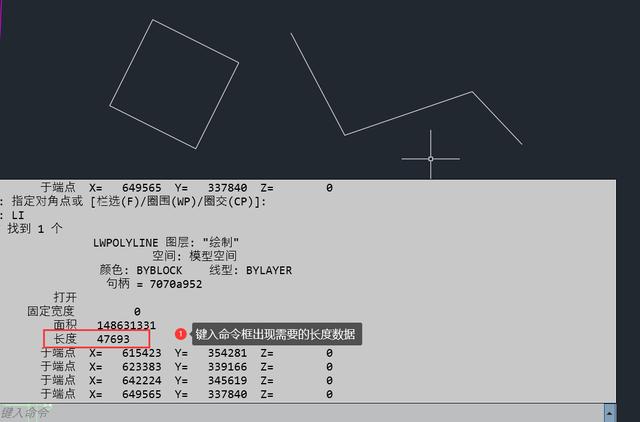

2、是使用li命令，li命令可以吊出图形的属性，当我们需要测一段长度的时候，可以先用多段线(形成一个对象)功能先沿着需要测量部位的长度，然后空格键确定，键入命令框就会出现长度数据，如下图所示：

测量多段线长度

li命令

如果是封闭图形此时，那么面积数据也是可以用的。用上以上功能，那么我们可以对施工图做一些简单的测量等功能。绘制施工平面布置图所需要的功能也已经齐全，但是有些布置图需要的模块(比如说挖机等)可以到网上下载，同时绘制平面布置图的时候，参考很重要，可以从师傅同事那里拷贝来进行应用。
