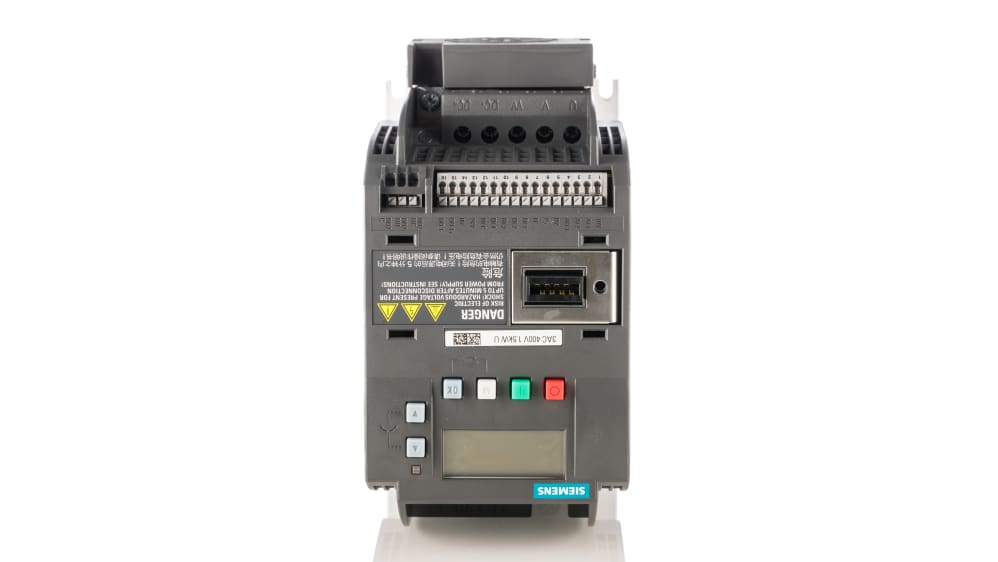

简介：SIMATIC PLC是西门子推出的自动化控制系统，广泛应用于工业自动化设备控制。本资料包深入探讨SIMATIC PLC如何与变频器进行有效通信，涵盖通讯协议、接口硬件、编程配置、控制逻辑编写、故障处理、编程工具使用以及变频器功能等多方面知识。通过学习，工程师能应对各种自动化控制挑战，实现高效、精准的设备控制。 SIMATIC PLC与变频器通讯任务.zip

1. SIMATIC PLC与变频器通信基础

简介

SIMATIC PLC（可编程逻辑控制器）是工业自动化领域的重要控制设备。变频器则是用于控制电机速度的设备。两者通过通信接口连接，实现设备的速度控制、状态监测等功能。了解通信基础是确保系统稳定运行的前提。

通信基础要点

通信协议 ：决定数据如何在网络中传输。
硬件接口 ：包括MPI、DP和以太网接口，它们是设备间物理连接的方式。
数据交换 ：包括读取、写入、监控等操作，是通信中的核心环节。

通过这一章的学习，我们将掌握PLC与变频器通信所需的基础知识，并为后续深入学习打下坚实的基础。接下来，我们将探讨不同通信协议在SIMATIC PLC中的应用，以及如何选择和配置这些协议以满足特定的工业需求。

2. 标准通讯协议在SIMATIC PLC中的应用

2.1 通讯协议的概述

2.1.1 PROFIBUS协议的应用和特点

PROFIBUS 是一种成熟的现场总线标准，广泛应用于制造业自动化控制系统中。该协议支持主从通信模式，适用于传输大量数据，如过程自动化中的连续或批处理数据。PROFIBUS 特点包括高实时性、可靠的传输能力、丰富的数据处理功能。在 SIMATIC PLC 中，该协议主要应用于控制和过程自动化。

graph LR
    A[PLC主机] -->|PROFIBUS线缆| B[现场设备]
    B --> A

实时性 ：PROFIBUS 协议可以提供确定的响应时间，适用于周期性数据交换，对于实时性要求高的应用场景非常合适。
可靠性 ：通信过程中的错误检测和恢复机制保证了数据传输的可靠性。
兼容性 ：支持与多种制造商的设备进行通信，便于系统集成。

2.1.2 PROFINET协议的应用和特点

PROFINET 是一种基于工业以太网的通信协议，它继承了以太网技术的优点，如高传输速率和灵活性。PROFINET 支持实时通信和同步数据交换，提供了设备之间更快的数据更新频率，特别适合需要高速数据处理的应用场合。

实时通信 ：PROFINET IRT（Isochronous Real-Time）实现了微秒级的实时通信，适用于高速、高精度的过程控制。
灵活配置 ：使用Web技术，PROFINET配置更加简单灵活，可通过网页进行设备配置和诊断。

graph LR
    A[SCADA系统] -->|以太网| B[PLC]
    B -->|以太网| C[现场设备]
    C --> B
    B --> A

2.1.3 Modbus TCP协议的应用和特点

Modbus TCP 协议是 Modbus 协议的扩展，使用 TCP/IP 作为传输层协议。它在工业自动化领域非常流行，特别是与PLC和HMI的通讯。Modbus TCP 易于使用，广泛支持，适用于多种网络架构。

简单性 ：Modbus TCP 协议简单，易于实现。
易于集成 ：许多现代PLC和HMI设备原生支持Modbus TCP，简化了系统集成。
跨平台 ：由于使用了标准化的TCP/IP协议，Modbus TCP 能够轻松地跨网络操作。

2.2 通讯协议的选择和应用

2.2.1 根据实际需求选择通讯协议

通讯协议的选择应基于实际应用需求，如实时性要求、系统的复杂程度以及与现有设备的兼容性。选择不当可能导致通讯效率低下或系统不稳定。

- **实时性**：如果应用需要实时反馈，如高速电机控制，可能需要选择PROFINET或PROFIBUS。
- **兼容性**：对于已有的设备网络，选择和现有设备兼容的协议能够节省成本。
- **未来扩展性**：预留通讯能力，以适应未来可能的系统扩展。

2.2.2 不同通讯协议的互通性和兼容性问题

不同通讯协议之间的互通性是一个重要问题，特别是在异构系统中。通常需要网关来实现不同协议间的数据转换。同时，协议兼容性问题也需要通过设备选型和配置来解决。

- **网关转换**：使用网关设备来实现不同协议间的数据转换，例如Modbus到PROFINET的转换。
- **设备兼容性**：在设备选型时需要考虑其支持的通讯协议，避免不兼容问题。
- **软件配置**：采用可编程通讯模块或软件工具，实现协议间的配置和转换。

对于通讯协议的应用和选择，企业需要根据自身需求，综合考虑成本、实时性、兼容性等关键因素。选择恰当的通讯协议能够确保系统稳定高效地运行，同时具备良好的可维护性和扩展性。在接下来的章节中，我们将具体介绍如何在SIMATIC PLC中进行通信模块的配置和编程逻辑设计，以及如何实现与变频器的高效通信。

3. SIMATIC PLC与变频器的接口硬件配置

3.1 PLC与变频器的接口硬件概述

在工业自动化领域，SIMATIC PLC与变频器之间的通信连接是保证生产流程顺畅的关键环节。接口硬件的正确配置是这一通信链路的基础。考虑到可扩展性、稳定性和成本效益，我们主要会使用MPI（多点接口）、DP（分布式I/O）和以太网接口。

3.1.1 MPI、DP、以太网接口的特点和应用场景

MPI接口

MPI是西门子PLC的专有协议，传输速度有限，通常在38.4kbit/s到12Mbit/s之间，主要适用于短距离内的低数据吞吐量需求。它支持多点通信，可以实现多个设备之间的数据交换，适合简单的数据传输和小型控制系统。

DP接口

DP接口是一种基于令牌总线的高性能现场总线，符合IEC 61158标准。DP接口分为DP-V0、DP-V1和DP-V2三种版本，各自具有不同的功能和性能。DP-V1和DP-V2版本支持令牌传递和主从通信，适合大型、复杂的自动化系统。DP-V2版本还支持同步数据传输，适合需要实时性和同步性的应用。

以太网接口

以太网接口以其高速率、高扩展性和较好的互操作性而著称，适用于现代化、大规模的工业网络。它支持多种协议，如Profinet、Modbus TCP和Ethernet/IP，能够实现PLC与变频器、HMI、SCADA系统及其他网络设备之间的无缝集成。

3.1.2 硬件接口的选择和配置

选择合适的硬件接口，需根据实际应用场景的需求来决定。例如，需要简单快速配置的场合可以选择MPI接口；在要求高可靠性和高速数据传输的应用中，DP接口更为合适；而对于需要远程控制和广泛网络集成的情况，以太网接口则是最佳选择。

3.2 硬件接口的详细配置

3.2.1 MPI、DP、以太网接口的配置步骤

MPI接口配置

首先在TIA Portal中创建一个新项目。
添加SIMATIC PLC设备，并选择相应的型号。
在设备视图中找到并打开MPI接口属性。
配置接口的硬件地址和传输速率。
在网络视图中添加一个新网络，选择MPI协议。
将变频器设备拖拽到网络中，并配置相应参数。
下载并激活配置。

DP接口配置

类似于MPI配置，创建新项目，添加设备并选择型号。
打开DP接口属性并选择合适的工作模式（例如：DP-V1）。
设置设备的站地址和传输速率。
在网络视图中，设置DP网络的相关参数，如总线参数和时间监控。
为变频器分配相应的从站地址并下载配置。

以太网接口配置

创建TIA Portal项目并添加PLC设备。
为PLC设备分配合适的IP地址。
配置设备的子网掩码和默认网关。
为变频器配置相应的IP地址和子网掩码。
在网络视图中，为以太网通道添加相应的通信协议。
下载配置到PLC和变频器中。

3.2.2 硬件接口配置中的常见问题及解决方案

通信中断问题

问题描述 ：在设备运行过程中，通信突然中断。 解决方案 ：检查物理连接是否松动，确认电缆质量。检查PLC和变频器的通信参数设置是否一致，如波特率、地址等。运行诊断功能，找出可能的硬件或软件问题。

数据传输速率低

问题描述 ：虽然硬件连接正常，但数据传输速率远低于预期。 解决方案 ：考虑升级到更高速率的接口或电缆，例如将MPI升级为DP-V1。在TIA Portal中检查和优化PLC程序，确保程序逻辑没有导致通信瓶颈。

同步数据问题

问题描述 ：在使用DP接口时，无法保证数据的实时同步。 解决方案 ：检查DP-V2版本的同步对象配置是否正确。确保硬件和软件环境满足同步数据传输的要求，例如使用Profinet协议。

以上章节的详细内容将有助于IT行业和相关行业的专业人士深入理解SIMATIC PLC与变频器通信中的硬件接口配置，确保工业自动化系统的稳定与高效运行。在下章节中，我们将进一步探讨SIMATIC PLC通信模块的配置与控制逻辑，以实现更加复杂的自动化控制需求。

4. SIMATIC PLC通信模块配置与控制逻辑

4.1 PLC通信模块的配置

4.1.1 通信模块的选择和配置步骤

在实际的工业自动化应用中，SIMATIC PLC通信模块的选择对于确保系统稳定运行和高效数据交换至关重要。通信模块的配置步骤通常遵循以下流程：

需求分析 ：首先，分析整个控制系统中所需的通信接口类型，包括数量和速度要求。例如，确定是否需要光纤通信、以太网连接或RS232/RS485串行通信。
模块选择 ：根据分析结果，选择合适的通信模块。比如SIMATIC S7-1200/1500 PLC系列提供的多种通信模块，包括PROFINET IO控制器、PROFIBUS主站/从站、RS485等。
硬件安装 ：在实际物理设备上安装所选的通信模块，确保连接稳定，端口与电缆正确无误。
软件配置 ：在TIA Portal编程软件中，将安装的通信模块添加到设备配置中，并根据需要设置通信参数，如IP地址、通信速率、帧格式等。
通道配置 ：对于需要建立多通道通信的应用，配置通道以实现数据的正确交换。
测试验证 ：通信模块安装并配置完成后，进行现场测试，验证通信质量与稳定性，确保通信连接正常工作。

以下是一个配置通信模块的代码示例：

// 假设使用TIA Portal软件配置SIMATIC S7-1200 PLC的PROFINET IO控制器模块

1. 打开TIA Portal，创建新项目并添加设备：S7-1214C DC/DC/DC。
2. 添加并配置通信模块：在设备视图中，选择“硬件配置”下的“插槽分配”，添加1个PROFINET IO控制器模块，并分配一个可用插槽。
3. 配置模块参数：双击新添加的模块，进入模块的属性配置界面，设置模块名称、IP地址、子网掩码等。
4. 添加并配置IO设备：在网络视图中，添加IO设备，选择对应型号并设置设备名称及连接到的网络。
5. 编译并下载配置到PLC：完成所有配置后，编译项目以检查错误，无误后下载配置到实际PLC中。

4.1.2 通信模块配置中的常见问题及解决方案

在配置通信模块过程中，可能会遇到各种技术问题。以下列举了一些常见的问题及其解决方案：

通信未建立或不稳定 ：
检查所有电缆连接是否牢固。
确认所有设备的通信参数是否匹配。
在TIA Portal中检查并重新编译硬件配置。
使用模块诊断功能进行故障排查。
通信参数设置错误 ：
在TIA Portal中仔细核对通信模块的参数设置，确保与所连接的其他设备或网络参数一致。
参考设备手册，进行正确的设置。
端口冲突或资源不足 ：
确认没有端口冲突发生，检查是否有其他设备或模块使用了相同端口。
确保PLC有足够的资源（如CPU周期）用于处理通信任务。

表格4-1列出了可能出现的通信问题及相应的诊断和解决步骤：

| 问题类型 | 描述示例 | 诊断步骤 | 解决方案 | |-----------------|----------------------------|----------------------------------------------|----------------------------------------------| | 通信未建立或不稳定 | 设备无法连接 | 检查所有物理连接，确保电缆、接头无损坏 | 更换损坏的连接件，重新连接所有端口 | | | 通信参数设置不匹配 | 在TIA Portal中检查通信参数与网络配置 | 修改通信参数或网络配置以匹配 | | 通信参数设置错误 | 参数设置错误导致通信异常 | 重新核对通信设置，并与设备手册进行对比 | 修改为正确的通信设置，确保一致性 | | 端口冲突或资源不足 | 某些通信功能无法使用 | 检查端口使用情况和PLC资源分配 | 重新配置端口或优化资源分配 |

4.2 PLC编程逻辑与控制

4.2.1 梯形图和结构化文本的编程逻辑

在SIMATIC PLC的编程中，梯形图（Ladder Diagram, LD）和结构化文本（Structured Text, ST）是常用的两种编程语言。它们各自有不同的特点，但都能实现复杂的控制逻辑。

梯形图 是一种图形化的编程语言，其基础是电气控制逻辑，通常用于直观地表示控制逻辑，如继电器逻辑。梯形图中的元件有接触器（相当于开关）、线圈（相当于执行元件）等。

结构化文本 是一种类似于Pascal的高级编程语言，它以文本形式编写，适合处理复杂的算法和数学运算。结构化文本提供条件语句、循环语句、函数等控制结构，具有较强的表达能力。

以下是两种语言实现同样控制逻辑的简单示例：

梯形图示例：

      +----[/]----[/]----( )----+
      |    Start    Stop   Motor |
      +--------------------------+

结构化文本示例：

IF Start AND NOT Stop THEN
  Motor := TRUE;
ELSE
  Motor := FALSE;
END_IF;

4.2.2 控制逻辑的实现和优化

控制逻辑的实现需要考虑PLC程序的可读性、可维护性和执行效率。以下是实现和优化控制逻辑的一些方法：

模块化编程 ：将程序分解成逻辑上相互独立的模块，每个模块处理特定的功能，使得程序易于阅读和维护。
合理使用变量和数据类型 ：使用具有描述性的变量名，并根据数据类型合理选择数据存储方式，如使用计数器、定时器等。
优化数据结构 ：对经常需要访问或操作的数据使用数据块（DB），便于管理和维护。
逻辑简化 ：通过逻辑简化减少执行时间，如利用布尔逻辑的规律合并条件判断。
程序测试与仿真 ：在实际部署前，使用TIA Portal的测试功能进行程序仿真，验证逻辑正确性。

下面是一个具体的控制逻辑优化案例：

假设需要控制一条装配线上的三个电机，要求实现以下功能： - 按下启动按钮（Start），三个电机同时启动。 - 按下停止按钮（Stop），三个电机同时停止。 - 当故障检测（Fault）发生时，立即停止所有电机。

使用梯形图的简单实现：

      +----[/]----[/]----[/]----( )----+
      |    Start    Stop   Fault  Motor1|
      +----[/]----[/]----[/]----( )----+
      |    Start    Stop   Fault  Motor2|
      +----[/]----[/]----[/]----( )----+
      |    Start    Stop   Fault  Motor3|
      +---------------------------------+

通过采用结构化文本进行优化：

IF Start AND NOT Stop AND NOT Fault THEN
  Motor1 := TRUE;
  Motor2 := TRUE;
  Motor3 := TRUE;
ELSIF Stop OR Fault THEN
  Motor1 := FALSE;
  Motor2 := FALSE;
  Motor3 := FALSE;
END_IF;

该段代码通过减少重复逻辑，使得程序更加简洁明了，易于后续的调试和维护。

表格4-2展示了控制逻辑优化的具体措施与实施结果：

| 优化措施 | 实施前的状态 | 实施后的状态 | |------------------------|-----------------------------------|-----------------------------------| | 模块化编程 | 程序集中在单一块中，难以理解和修改 | 程序分成多个模块，每个模块有清晰的职责 | | 变量和数据类型的选择 | 使用默认类型，缺乏明确标识 | 使用明确的变量名和数据类型，提高可读性 | | 数据结构优化 | 所有数据混杂在一起 | 使用数据块，逻辑划分明确 | | 逻辑简化 | 逻辑判断复杂，执行效率低 | 通过合并条件判断，提高执行效率 | | 程序测试与仿真 | 直接现场测试，风险大 | 在部署前通过仿真测试，确保逻辑正确性 |

通过这些优化措施，可以显著提升PLC控制程序的性能和可靠性，对于提高整个自动化系统的运行效率具有重要意义。

5. 变频器的功能实现与故障处理

5.1 变频器的功能实现

5.1.1 速度、启动/停止、保护功能的实现

变频器作为工业自动化的核心设备之一，其功能实现对于确保设备运行的效率和安全性至关重要。速度控制是变频器最基本的功能之一。通过调整变频器的输出频率，可以精准控制电机的转速，从而达到调节设备速度的目的。例如，在卷扬机控制系统中，通过变频器可以实现对卷扬速度的精确控制，保证材料的均匀卷起。

启动和停止功能则需要考虑到系统的响应时间、启动电流对电网的影响以及电机的保护。在PLC控制逻辑中，可以通过发送控制信号到变频器来实现启动或停止操作。为了安全起见，通常会设计一些延时启动和软启动的策略，以减少启动电流对设备的冲击。

保护功能是变频器不可或缺的部分，它涵盖了过载保护、过电流保护、过热保护、短路保护等。这些保护机制能有效防止电机过热、过载以及其他可能导致电机损坏的情况发生。变频器通过内置或外部传感器获取电机运行数据，一旦检测到异常值，立即执行保护措施，甚至可以反馈至控制端进行记录和报警。

5.1.2 模拟量与数字量控制的实现

模拟量控制主要通过模拟信号来实现对电机速度或力矩的调节。例如，4-20mA的电流信号或0-10V的电压信号常用于表示一个范围内的控制指令。变频器接收这些信号，并将其转换为相应的输出频率或电压来调整电机状态。

数字量控制通常是指通过数字信号来控制变频器的启停、方向切换等操作。在PLC系统中，数字量控制可通过输出开关量信号到变频器来实现。变频器内部逻辑会根据这些信号触发相应的操作。

变频器本身支持多种通讯协议，如Modbus RTU/TCP、Profibus、Profinet等，通过这些协议，可以实现对变频器更高级的控制和状态监控，从而达到精细的模拟量与数字量控制。

5.2 故障处理机制

5.2.1 常见故障的识别和处理

在变频器的日常使用中，故障的及时识别和处理是保证生产连续性的重要环节。常见的变频器故障包括过载、过热、电流或电压异常、通信故障等。通过变频器上的指示灯、屏幕显示或外部报警信号，可以快速识别出故障的类型。

处理故障的步骤通常包括：断开电源、检查连接线路、读取变频器的故障代码、检查电机和负载状况、清除故障代码并重新启动等。在某些情况下，可能需要调整变频器的参数设置或更换损坏的组件。

5.2.2 故障处理中的数据监控和分析方法

数据监控和分析是故障处理的重要组成部分，有助于预防和减少故障的发生。变频器可以实时监控并记录各种运行参数，如电压、电流、温度、转速等。在出现异常时，通过分析这些参数的历史数据，可以准确地定位故障原因。

现代变频器通常配备了智能监控功能，能够通过内置或外接的传感器实时监测设备状态。通过连接到PLC或HMI（人机界面），可以在控制中心集中展示这些数据。运用数据分析工具，如趋势图、柱状图等，可以更容易地识别出潜在的风险和问题点。

例如，通过监测电机轴承的温度变化趋势，可以预测轴承磨损的情况，并提前进行维护，防止因轴承损坏导致的停机。在处理故障时，合理地利用这些工具和方法，可以提高故障处理的效率和准确性。
