UPS是一种含有储能装置的恒压恒频的不间断电源。以工作方式来区分可分为后备式、在线式两大类型。

在线式U P S

在线式UPS将市电输入整流稳压成直流，给蓄电池组充电，同时由逆变器输出交流电给用电设备。当市电断电时，无时间中断地从备用电池为用电设备提供后备电源。由于用电设备一直保持从在线UPS获取电力，相对于备式UPS切换时间近10毫秒，在线式UPS可以做到“零延时”切换。且逆变器输出的波形更纯净稳定，使在线UPS也能够起到净化市电、稳压稳频的作用，可以为精密设备提供更加可靠、优质的交流电源，可广泛应用于机房、数据中心、精密工业设备等行业。

案例分享

某UPS制造商为小型通讯网络、基站、地震监测台、精密工业设备提供机架式在线UPS，采购ITECH交流电源、电池模拟器、直流电子负载、交流电子负载等设备完成产品功能测试。

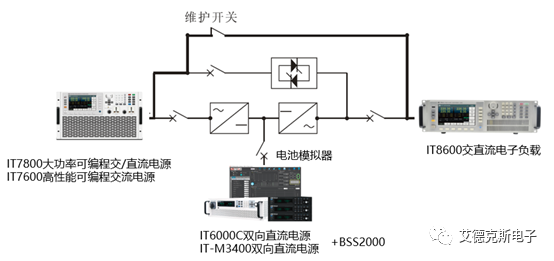

图1 在线式UPS测试方案

针对在线式UPS电源艾德克斯可以帮助工程师完成电气性能、可靠性功能测试：

在UPS输入端，艾德克斯IT7800/IT7600电源可实现市电正常、异常状态模拟，例如电压瞬间跌落、短时中断等仿真功能及谐波发生功能。验证市电在不稳定的情况下，UPS电源是否可以工作，或者在断电的情况下，是否可以实现工作模式的切换。

在蓄电池组端口，艾德克斯电池模拟器可模拟不同电压，容量，内阻的电池特性。通过BSS2000电池模拟器软件可选择铅酸电池或锂电池模型，帮助用户验证不同的充电策略，也可利用用户自定义电池模型功能，设置不同老化效果或不同工作温度的电池模型。更准确的测试UPS的后备时间及充电时间等参数。

在输出端使用IT8600交直流电子负载可模拟用电设备的工作状态。搭配IT9100功率分析仪可以方便地进行电压、电流、功率、频率、谐波等参数的量测。用户还选购了IT8700多路电子负载，进行多路输出机型的输出测试。

ITECH M系电源负载产品以1/2U体积设计，适用于小型电源产品测试，全系包括IT-M3100灵巧型宽量程直流电源、IT-M3100高精度可编程直流电源、IT-M3400双向可编程直流电源、IT-M3600回馈式源载系统、IT-M3300回馈式直流电子负载、IT-M7700高性能可编程交流电源，为用户提供高速高精度、高功率密度、节能环保的电源负载产品。直流电源负载产品在½U的体积内可覆盖高达600V/800W测试需求，16通道运行仅需一个通讯接口，以及16路灵活并联功能。交流电源具有300V串联、组三相、谐波发生及自定义波形功能，内置功率计。可满足实验室及产线多种测试需求。 在大功率电源系统测试场景下，IT6000B/C/D系列电源系统及IT8000回馈电子负载可覆盖2250V/1152kW需求，完成数据中心电源系统、储能系统测试。
