ITECH程控电源的USB模式连接和SCPI命令控制

前言

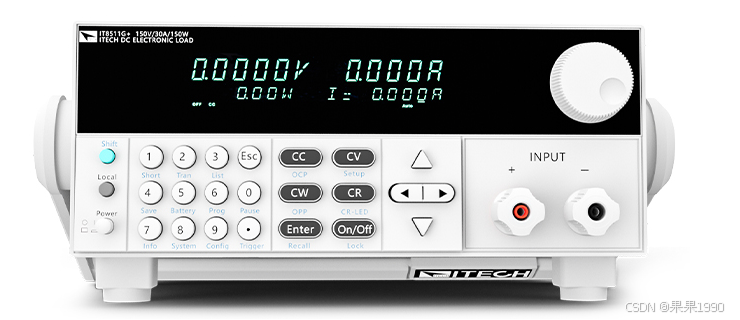

实现windows上远程控制型号为IT6722A程控电源的电压设置、上下电等，设备有2种通信方式，一种是RS232，一种是USB，这里以USB为例。（没找到这款型号的官方图，附一张新款8500系列图）

目录

前言

一、IT6722A程控电源介绍

二、程控电源连接和设置

2.1 硬件连接

2.2 程控电源面板设置为USB模式

三、windows环境配置

四、python发送SCPI命令控制

3.1 安装pyvisa

3.2 代码示例

一、IT6722A程控电源介绍

IT6700系列是宽范围可编程高压电源供应器，其输出功率最大可达3000W，电 压0~1200V，电流0~220A可选。同等功率前提下，可达最大的输出电压或电流， 一台可替代多种型号，节约成本。兼具桌上型和系统型的特性，操作简易方便。 提供LIST模式，内置标准的RS232/USB通讯接口，具有丰富的SCPI指令，方 便组建各种智能化的测试平台。

二、程控电源连接和设置

2.1 硬件连接

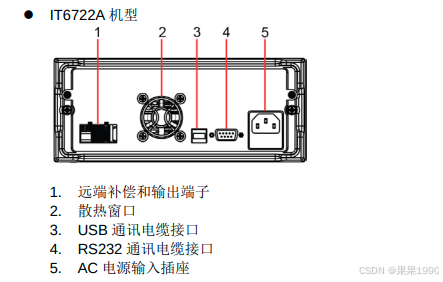

该款机型程控电源背面接口图如下，这里使用将3号接口和PC端的usb口进行连接

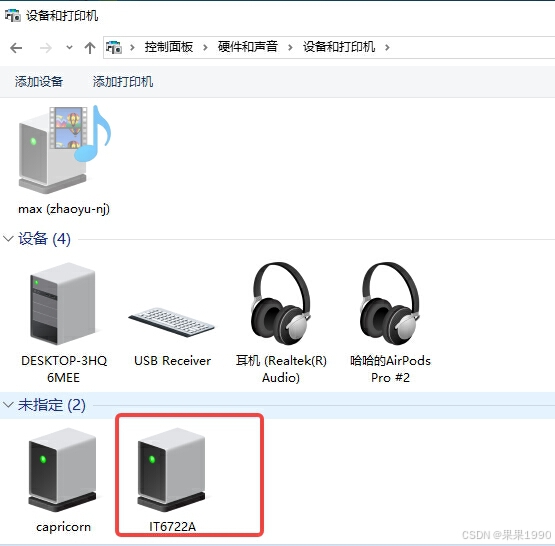

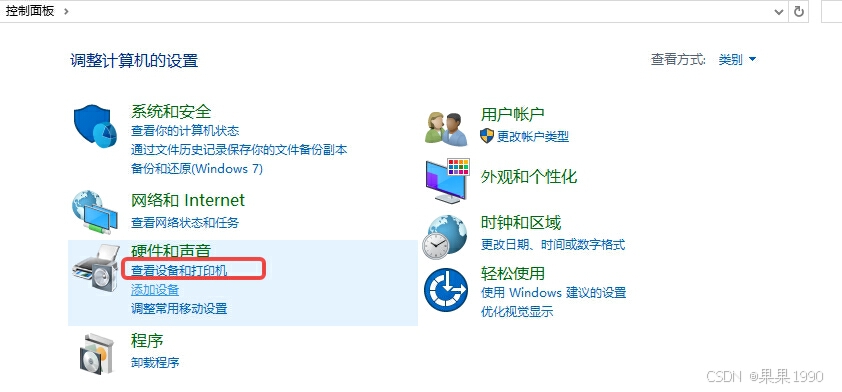

连接成功后，进入设备管理器查看Windows是否成功识别到该设备

2.2 程控电源面板设置为USB模式

按下复合按键 (Shift)+ I-set （Menu）键后进入菜单功能，此时 VFD 上显 示出可选择菜单，可使用上下操作键或旋钮来翻转 VFD 屏幕，将依序出现以下 功能

OCP SET

SYST SET

此时按下 Enter 键，将会进入屏显所在位置的功能选项,查看COMM选项是否为USB，不是则上下调整，最后按 Esc 键返回上 一层菜单。

三、windows环境配置

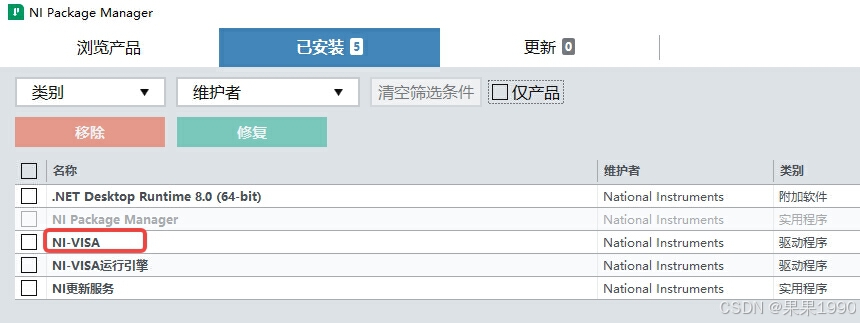

安装VISA驱动程序，下载地址下载NI-VISA - NI，安装完成后打开NI package Manager,查看以下驱动是否安装

四、python发送SCPI命令控制

3.1 安装pyvisa

pip install pyvisa

3.2 代码示例

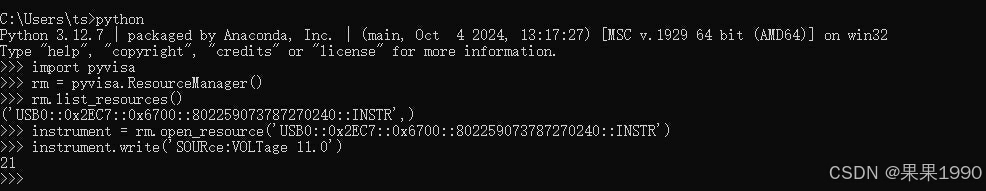

这段代码是将设备的电压设置为11V

这里open_resource传的参数，windows上找了好久都没看出来是哪个属性，最后通过list_resources()函数打印出来再传进去的。

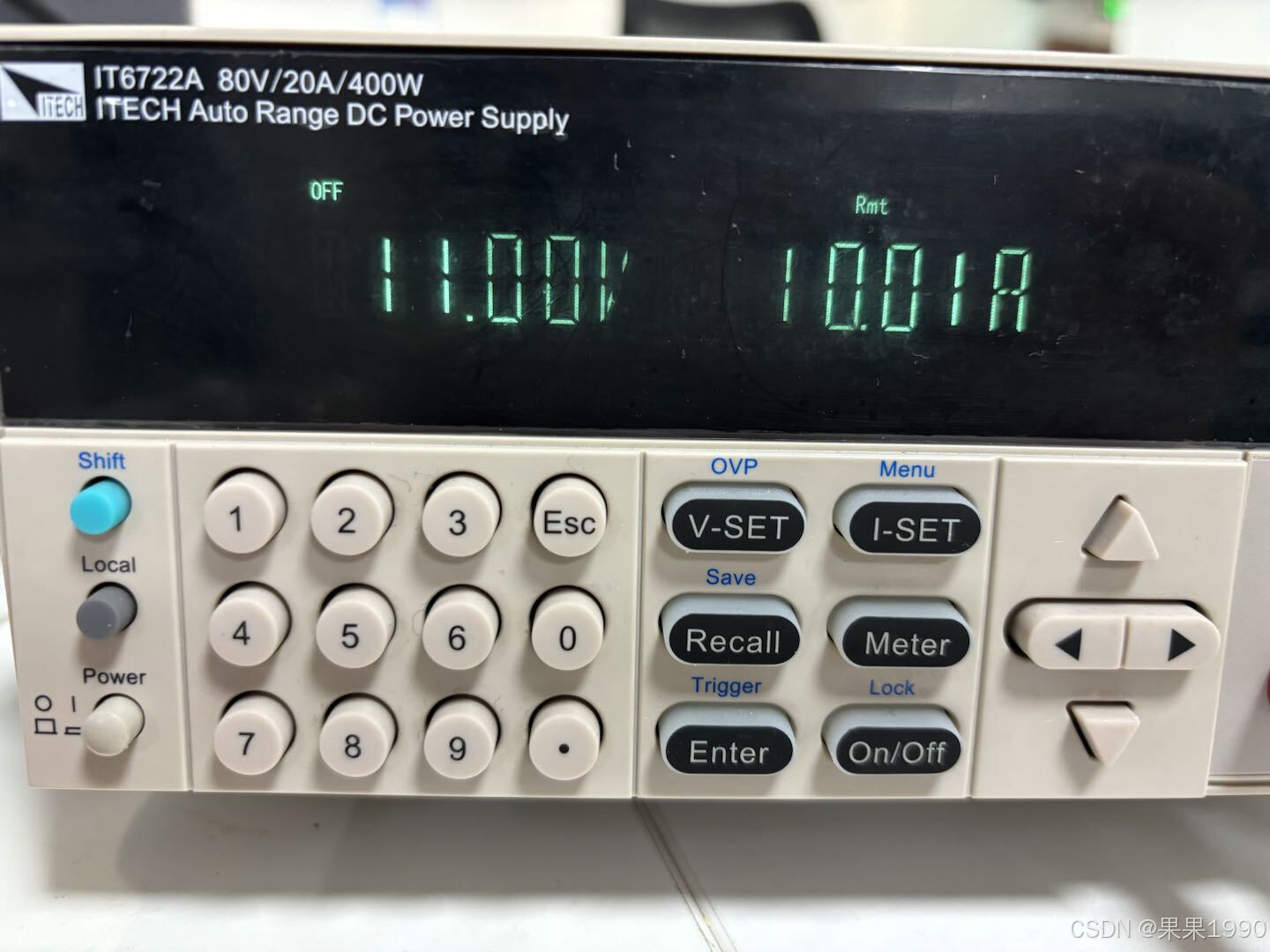

设置成功后，程控电源显示如下
