1:环境
开发板:正点原子STM32F407
ESP板子:ATK-ESP8266
工具:ESP_DOWNLOAD_TOOL_V2.4
2:连接方式

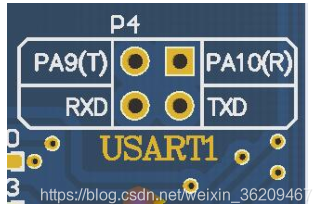

1):先将板子上的USART1的跳接帽拔出,将ESP8266板子的TXD和RXD连接到这里

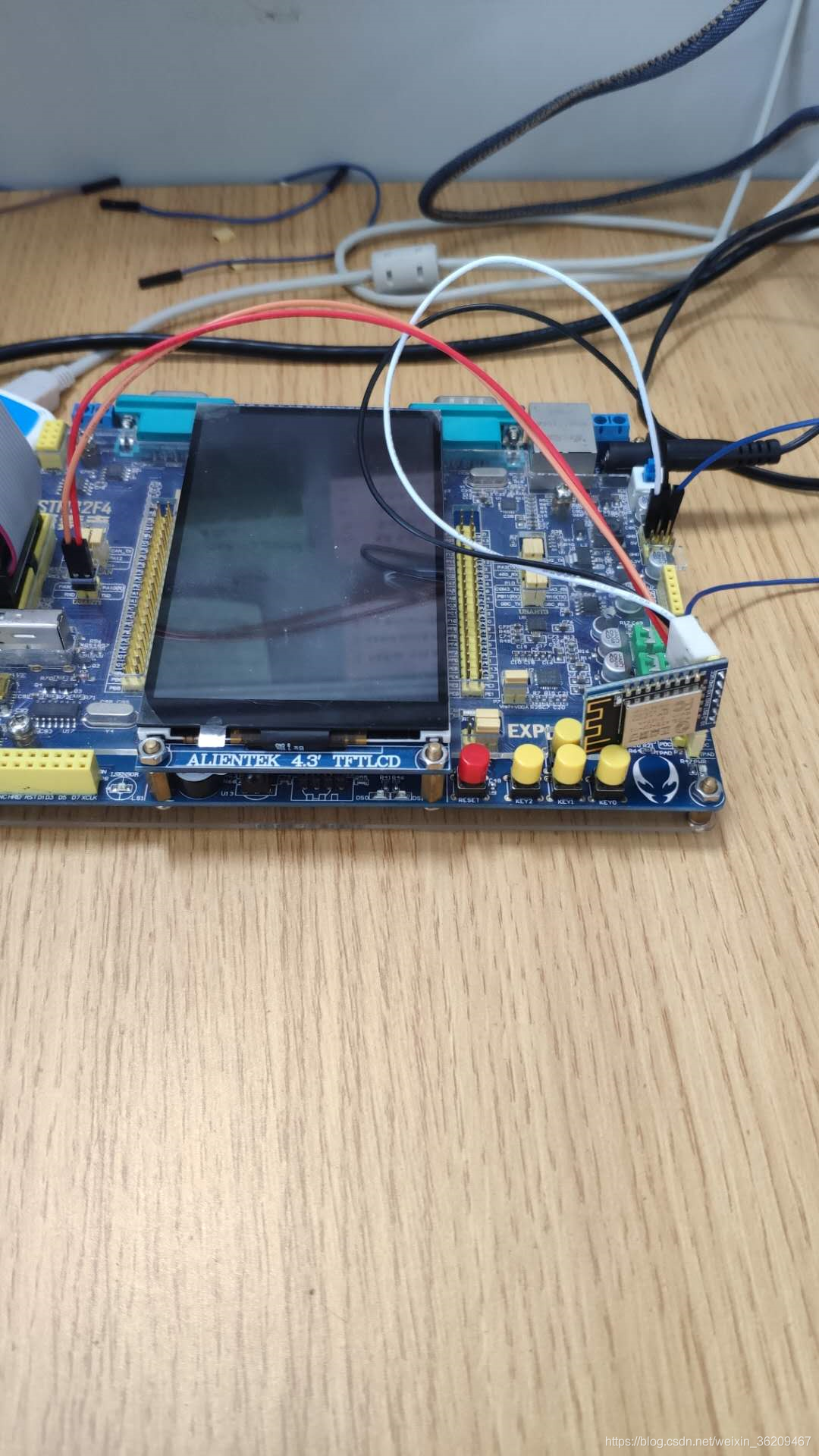

2):ATK-ESP8266 与开发本连接
F407开发板 | ATK-ESP8266 |
---|---|
5V | VCC |
GND | GND |
TXD | RXD |
RXD | TXD |
GND | IO_0 |
note:将IO_0接地表述ESP8266进入烧录模式,悬空的话是正常运行的模式
2:烧录

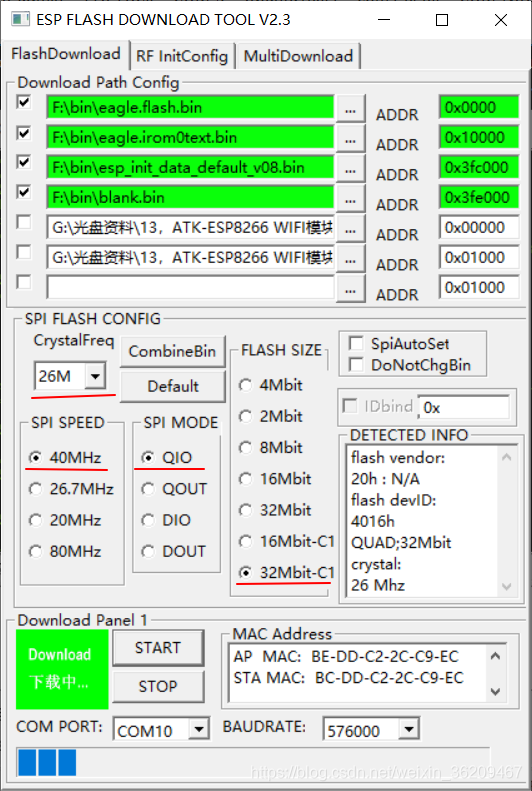

打开ESP_DOWNLOAD_TOOL_V2.4.exe
按上面的方式经行选择,下载

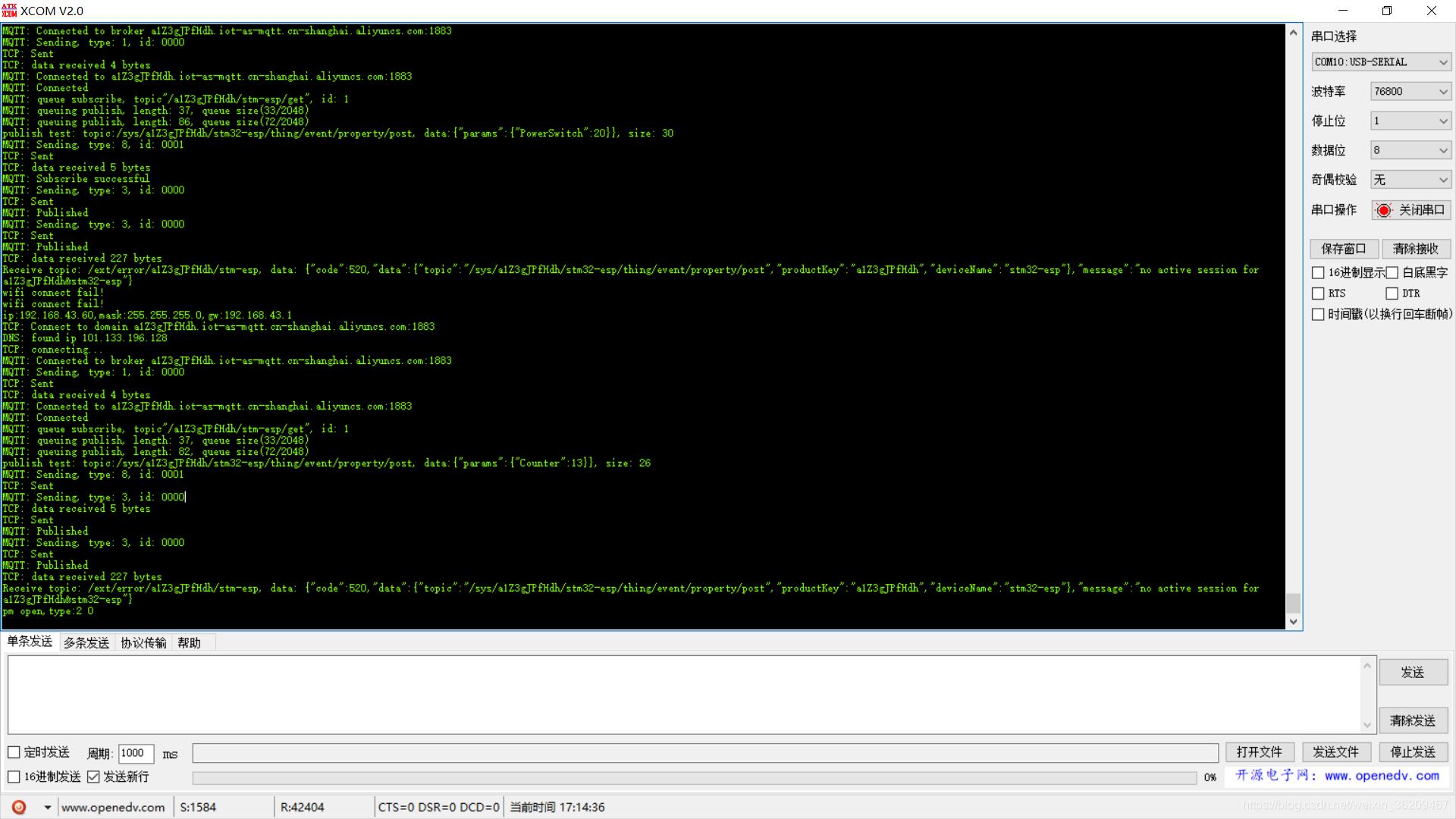

3:运行查看
将引脚IO_0悬空,拔掉即可,重新上电运行
可以查看,正常连接。
