STM32F407 USB通信与虚拟串口CDC类开发实战

本文还有配套的精品资源，点击获取

简介：本项目详细介绍如何使用STM32F407微控制器，通过USB接口实现设备通信并模拟虚拟串口。项目涵盖了USB Device模式的配置、CDC类设置、以及利用Cubemx生成初始化代码的完整流程。最终实现STM32F407作为USB CDC设备，与PC或其他USB主机之间的高速数据交换，具有广泛的实际应用潜力。

1. STM32F407 USB Device功能实现

实现USB设备功能是一个系统工程，涉及到USB协议栈的理解、硬件接口的配置、固件程序的编写以及驱动程序的安装与调试。首先，我们需要对STM32F407的USB设备接口进行初始化设置，确保硬件平台能够支持USB通信。这包括配置USB的时钟、端点、缓冲区等关键硬件资源。

接下来，我们需要在固件层面实现USB协议栈。协议栈是一个用来处理USB通信的软件集合，它负责处理USB请求、数据传输、状态管理和错误检测等。在这一部分，我们将详细介绍如何利用STM32的HAL库或者LL库来编写USB设备的协议栈代码，以及如何使用STM32CubeMX工具来辅助生成部分代码。

最后，为了使USB设备能够在宿主机上被正确识别和通信，我们还需要编写和安装一个相应的USB设备驱动程序。本章将介绍如何编写基本的USB设备驱动，包括驱动程序的结构设计、设备枚举过程以及如何通过驱动程序与主机进行数据交换。

代码示例：

// 初始化USB设备库并配置端点
USBDevice_Init();

// 处理USB设备事件
while (1)
{
    USBDevice_Process();
}

在上述示例代码中， USBDevice_Init() 函数用于初始化USB设备库和端点配置，而 USBDevice_Process() 用于处理USB设备的各类事件，如USB设备的枚举过程、数据的接收和发送等。这只是一个非常基础的框架，实际上STM32F407的USB设备功能实现涉及到的细节更多，我们将在后续章节中逐步展开讨论。

2. USB CDC类配置与虚拟串口实现

2.1 USB CDC类通信机制

2.1.1 CDC类通信的基本原理

USB通信设备类（Communication Device Class, CDC）是USB规范中定义的一系列用于数据通信的设备的集合。CDC类旨在简化通信设备的USB实现，并促进其与计算机系统的互操作性。基本原理是利用USB的通用通信框架，允许数据在USB设备和主机之间以标准的方式进行交换。

在USB CDC类中，设备被分为两个主要的功能单元：USB通信控制单元（Communication Control Unit, CCU）和USB通信数据单元（Communication Data Unit, CDU）。CCU负责处理与主机的交互，包括设备请求和类特定请求。而CDU则负责实际的数据传输，如通过虚拟串口（Virtual COM Port, VCP）传输数据。

USB CDC类通信一般涉及以下几个主要概念：

• 接口（Interface） ：USB设备可以有多个接口，每个接口代表一个特定的功能。CDC类至少包含两个接口：一个控制接口用于实现设备请求和命令的通信，另一个或多个数据接口用于数据传输。

• 端点（Endpoint） ：端点用于在主机和设备之间传输数据。CDC类一般会使用端点0作为默认控制端点，用于传输控制命令。其他端点（如端点1和端点2）则被用作数据传输。

• 类请求（Class-specific requests） ：这些请求用于与USB CDC类设备的特定功能进行交互，例如设置串口参数、获取接口状态等。

实现USB CDC类通信的设备在与主机连接时，会通过枚举过程告知主机它所支持的CDC类功能。在枚举过程中，设备描述符会被发送到主机，以指示设备支持CDC类，并描述控制和数据接口的属性。

2.1.2 CDC类通信的设备请求处理

USB设备请求（Device Requests）是USB通信中的一个基本概念，这些请求用于管理USB设备，而CDC类请求则是专门针对CDC类设备的特定请求。在STM32F407这样的微控制器上实现CDC类通信时，需要特别处理以下两类请求：

• 标准设备请求 ：由USB核心层处理，如设置地址、获取描述符、设置配置等。

• 类特定请求 ：需要设备层的驱动程序自行处理，例如获取/设置CDC类特定的接口属性、查询通信接口状态、设置通信端点属性等。

CDC类请求的处理流程大致如下：

1. 主机发送类特定请求到设备。
2. USB设备接收请求，并根据请求的类型进行解析。
3. 设备层驱动程序会根据请求的内容，执行相应的操作，如设置串口参数、打开或关闭通信端点等。
4. 操作完成后，驱动程序会反馈给主机一个状态包，表明请求已成功处理或出错。

处理类请求通常需要对STM32F407的USB设备库进行扩展，特别是在设备层驱动中实现回调函数。这些回调函数用于处理各种USB CDC类请求。

// 示例代码展示如何设置一个类特定请求的处理回调函数
static int8_t CDC_SetLineCoding(uint16_t watetmark __attribute__((unused)), uint8_t *buf, uint16_t *len)
{
    // 代码逻辑分析
    // ...
}

在上述代码中， CDC_SetLineCoding 函数是一个典型的类请求处理函数，其目的是设置通信线路的编码参数。这种函数通常作为回调函数，被USB设备库调用以响应主机发出的设置线路编码请求。

2.2 虚拟串口的设计思路

2.2.1 虚拟串口的工作模式

虚拟串口是一种利用USB CDC类实现的串行通信方式，它模拟了传统的物理串行端口，使得USB通信看起来像传统的串行通信。虚拟串口的工作模式通常包括如下几个关键方面：

• 通信模式 ：虚拟串口通常支持全双工通信，即可以同时进行数据的发送和接收。

• 缓冲机制 ：为了提高数据传输的效率，虚拟串口需要使用数据缓冲区来临时存储接收到的数据和待发送的数据。

• 流控制 ：为避免数据溢出，虚拟串口可能需要实现硬件或软件流控制机制，如RTS/CTS（请求发送/清除发送）。

• 自动重连 ：在某些情况下，如USB断开连接后又重新连接，虚拟串口应能自动重新建立通信会话。

2.2.2 虚拟串口与主机的通信流程

虚拟串口与主机之间的通信流程是按照CDC类协议规定的步骤进行的，主要包括以下几个阶段：

1. 初始化阶段 ：虚拟串口设备被初始化，设备请求被发送以获取设备和接口描述符，并设置通信接口和端点。

2. 配置阶段 ：主机根据获取到的描述符配置USB设备，并建立控制通道和数据通道。

3. 通信阶段 ：数据开始在主机和虚拟串口设备间传输。数据通常是通过读写虚拟串口设备提供的串口接口实现的。

4. 断开阶段 ：通信结束后，USB设备断开连接，释放所有资源。

在设计虚拟串口的通信流程时，关键是要实现一个高效的缓冲和数据传输机制，以保证数据传输的可靠性和实时性。

2.3 虚拟串口的数据传输

2.3.1 数据缓冲区的设计与管理

为了实现稳定的数据传输，虚拟串口通常需要设计数据缓冲区。缓冲区的设计原则是既要满足实时性，又要兼顾效率。以下是一些设计数据缓冲区时需要考虑的因素：

• 大小 ：缓冲区需要足够大，以便存储一定量的数据，避免因缓冲区溢出导致的数据丢失。

• 分配策略 ：缓冲区可以采用环形缓冲区（Ring Buffer）或队列（Queue）等策略，确保数据的顺序性和实时性。

• 访问控制 ：由于缓冲区会被多个线程或中断服务例程（ISR）访问，需要确保数据的一致性和线程安全。

• 状态监控 ：应提供机制来监控缓冲区的状态，如空闲、满载、正在读取或正在写入等，以便于调试和优化。

// 环形缓冲区的数据结构示例
typedef struct RingBuffer {
    uint8_t *buffer;     // 缓冲区数组
    size_t size;         // 缓冲区大小
    volatile size_t head; // 缓冲区头指针
    volatile size_t tail; // 缓冲区尾指针
} RingBuffer;

在实际应用中，缓冲区的管理往往还需要与操作系统的调度机制相结合，以提高整体的处理效率。

2.3.2 数据封装与解析机制

数据封装是指将要发送的数据按照USB CDC类协议打包成一系列的数据包。在STM32F407上实现虚拟串口时，需要正确地封装和解析这些数据包，确保数据能准确地在虚拟串口和主机之间传输。以下是一些封装和解析数据时需要注意的要点：

• 帧头标识 ：每个数据包都应该包含帧头标识，以区别数据包的开始。

• 数据长度 ：数据包应包含数据长度字段，以标识整个数据包的大小。

• 校验机制 ：为了确保数据的准确性，每个数据包可以包含一个校验和或校验码，用于数据接收时的校验。

• 结束标识 ：数据包的结束通常需要一个结束标识，这可以是一个特定的字节序列或长度标识。

// 数据封装函数示例
void CDC_EncapsulateData(uint8_t *data, uint16_t datalen, uint8_t *packet, uint16_t *packetlen)
{
    // 代码逻辑分析
    // ...
}

在这个示例中， CDC_EncapsulateData 函数的作用是将数据 data 封装成USB CDC类的格式，并存储到 packet 中，同时计算封装后的数据包长度 *packetlen 。类似的，解析函数需要实现相反的操作，即将接收到的数据包解码为原始数据。

2.4 本节小结

在本节中，我们深入探讨了USB CDC类通信机制的底层原理，并详细分析了虚拟串口的设计思路，包括工作模式、与主机的通信流程、数据传输的实现。这些内容的连贯性对于读者理解如何在STM32F407上实现虚拟串口至关重要。接下来，我们将聚焦于如何使用CubeMX工具配置USB CDC类和生成代码，以及如何进一步编写USB设备驱动程序。

3. 使用Cubemx配置和代码生成

3.1 Cubemx配置工具概述

3.1.1 Cubemx的功能特点与界面布局

STM32CubeMX 是 ST 公司提供的一个图形化配置工具，它极大地简化了STM32微控制器的初始化代码编写工作。它不仅可以帮助开发者通过图形化界面轻松配置各种外设和中间件，还能生成初始化代码，将用户从繁琐的底层编程中解放出来，从而专注于应用逻辑的开发。

在界面布局上，Cubemx 采用的是模块化的管理方式，从顶部的菜单栏开始，到中间的项目概览，再到底部的项目信息和日志显示区域，每一个部分都井然有序。开发者可以通过界面左侧的硬件外设目录快速访问和配置外设参数，而中间的项目概览区域则会实时反映所选配置的结果。界面布局清晰，操作直观，即便是新手也能快速上手。

flowchart LR
    A[菜单栏] --> B[项目概览]
    B --> C[硬件外设目录]
    C --> D[项目信息和日志显示区域]

3.1.2 新项目创建与项目设置

在创建新项目时，Cubemx 允许开发者从零开始，选择特定的微控制器型号，或者基于现有的STM32Cube包和库文件进行导入。创建新项目后，开发者需要为项目设置一系列参数，包括时钟树的配置、外设初始化、中断优先级分配以及低功耗模式等。

项目设置完成后，Cubemx 还提供了高级设置选项，如生成代码的配置和中间件的集成。通过这些设置，开发者的项目会更加符合实际应用需求。在选择生成代码的配置时，开发者需要选择代码的编译器和工程模板，这样在代码生成之后，可以直接被集成到对应的开发环境中。

3.2 USB CDC类的配置步骤

3.2.1 选择USB CDC类模板

在Cubemx中配置USB CDC类通信功能，首先需要在项目的“Pinout & Configuration”选项中找到USB外设部分，选择对应的USB CDC类模板。USB CDC类模板是专门为了简化USB通信而设计的，可以处理USB的标准设备请求以及类特定的请求。

选择USB CDC类模板后，开发者需要根据实际项目需求配置USB的端点（Endpoints）。端点是USB通信的基本通道，它们负责数据的发送和接收。在配置端点时，需要考虑数据包的大小、传输速率和类型等因素。配置完成后，Cubemx工具会生成相应的初始化代码，为USB CDC类通信的实现打下基础。

3.2.2 核心外设的初始化配置

在USB CDC类模板的基础上，核心外设的初始化配置是实现CDC功能的关键。除了USB外设本身，还需要配置时钟系统、中断系统以及串口通信等。STM32CubeMX 提供了详细的向导来帮助开发者完成这一系列配置。

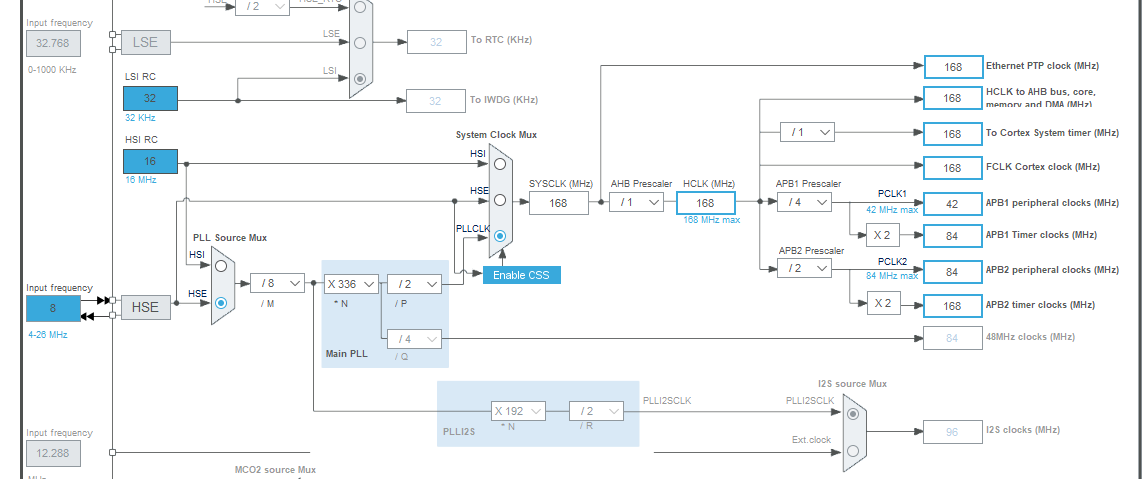

在时钟配置中，需要为USB接口提供足够的时钟资源，同时确保CPU时钟与其他外设时钟同步。中断系统的配置则涉及到响应USB设备的各种状态变化，如挂起、唤醒、USB连接和断开等。串口通信部分则根据实际需要选择合适的波特率和通信模式，以便与外部设备进行数据交换。

以下是配置代码块，展示了如何使用STM32CubeMX配置中断优先级的代码：

// 假设使用的是HAL库
HAL_NVIC_SetPriority(USB_LP_CAN1_RX0_IRQn, 10, 0);
HAL_NVIC_EnableIRQ(USB_LP_CAN1_RX0_IRQn);

在这段代码中， USB_LP_CAN1_RX0_IRQn 是USB低功耗和CAN1接收中断的中断向量名。 HAL_NVIC_SetPriority 函数用于设置中断优先级，其中第一个参数是中断向量名，第二个参数是抢占优先级，第三个参数是子优先级。 HAL_NVIC_EnableIRQ 函数用于启用指定的中断。

3.3 自动生成代码的分析

3.3.1 代码结构与功能模块划分

Cubemx 自动生成的代码包括了项目启动文件、硬件抽象层文件、底层驱动文件以及应用层文件。这样的结构划分使得代码层次清晰，便于维护和扩展。

在代码结构方面，启动文件（通常是main.c）主要负责系统的初始化和启动流程，而硬件抽象层（HAL）文件则提供了硬件相关的操作接口。底层驱动文件主要负责特定外设的初始化和操作，例如USB和USART等。应用层文件则包含了开发者需要实现的业务逻辑。

以下是一个Cubemx自动生成的main函数的代码示例，展示了系统初始化和启动的顺序：

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USB_DEVICE_Init(); // USB设备初始化

  // 应用层代码
  while (1)
  {
    // 用户应用代码
  }
}

在功能模块划分方面，自动生成的代码让开发者可以清楚地看到每个外设或功能模块的初始化与操作都集中在相应的文件中。例如，所有与USB相关的操作都会在 usbd_cdc_if.c 文件中实现，这样在开发过程中可以针对特定功能模块进行代码编写和调试。

3.3.2 自动生成代码的优化与调整

虽然Cubemx能够生成大部分初始化代码，但为了满足特定项目需求，开发者常常需要对这些代码进行优化和调整。例如，为了提高USB通信的稳定性和性能，可能需要对USB底层驱动进行优化，或者根据实际业务需求修改数据处理逻辑。

代码优化时应重点考虑以下几个方面：

• 性能优化 ：检查是否有不必要的CPU循环和延时，优化数据结构和算法以减少处理时间。
• 内存管理 ：检查内存泄漏和缓冲区溢出的问题，优化动态内存分配策略。
• 错误处理 ：增加异常情况的处理逻辑，增强程序的鲁棒性。
• 代码规范 ：确保代码遵循既定的编码规范，提高代码的可读性和可维护性。

调整代码时，可以借助于版本控制工具如Git来管理代码的变更。对于每项调整或优化，建议创建新的分支，进行修改后再合并到主分支上，这样便于版本追踪和错误回溯。

// 示例：USB CDC发送字符串的自定义函数
void CDC_SendString(USBD_HandleTypeDef *husbd, const char *str)
{
  uint8_t *data = (uint8_t*)str;
  USBD_CDC_TransmitPacket(husbd, data, strlen(str));
}

在上述代码中， CDC_SendString 是一个自定义的函数，它将字符串通过USB CDC发送出去。通过封装这样的函数，可以在代码中多次复用，提高代码的模块化和可读性。同时，这样的封装使得代码的调试和维护更加方便。

4. USB设备驱动程序编写

4.1 USB核心层与设备层驱动

4.1.1 USB核心层的驱动架构

在深入探讨USB CDC类特定驱动实现之前，了解USB核心层的驱动架构是至关重要的。USB核心层负责处理与USB协议相关的基本事务，例如设备枚举、地址分配、以及数据的打包和拆包。核心层位于USB驱动程序的最底层，它为上层的USB设备驱动程序提供了一个抽象的接口，使得上层驱动无需关注底层通信细节。

核心层通常实现以下几个关键功能：

• 设备枚举流程 ：在USB设备连接到主机时，核心层会自动执行设备枚举流程，包括设备探测、地址分配、端点配置以及获取设备的描述符信息。

• 数据传输协议 ：核心层实现了对USB协议中各种传输类型的处理，如控制传输、批量传输、中断传输和同步传输。

• 管道管理 ：核心层还需要管理与USB设备之间通信的管道。管道对应于特定的端点，是数据在主机和设备之间流动的逻辑路径。

• 错误处理机制 ：核心层提供错误处理机制，用于处理诸如超时、数据传输错误以及设备断开连接等异常情况。

4.1.2 设备层驱动与USB设备枚举

设备层驱动是构建在核心层之上的，它们针对特定类型的USB设备实现。以STM32F407上的USB CDC类设备为例，设备层驱动需要处理CDC特定的类请求，以及数据的接收和发送。

USB设备枚举是USB通信过程中一个关键步骤，它包括如下几个阶段：

1. 探测阶段 ：系统检测到USB设备插入时，核心层识别设备并开始枚举流程。

2. 地址分配阶段 ：核心层为新设备分配唯一的地址，并完成设备的复位。

3. 设备描述符获取阶段 ：设备层驱动通过核心层接口获取设备的描述符，以了解设备的配置、接口和端点信息。

4. 端点配置阶段 ：设备层驱动根据获取的端点信息配置端点，为数据传输准备管道。

5. 接口选择阶段 ：设备层驱动选择要使用的接口（如果设备支持多个接口），通常是通过发送SET_INTERFACE命令实现。

6. 类请求处理阶段 ：设备层驱动处理来自主机的特定于类的请求，例如获取或设置通信参数。

4.2 CDC类特定驱动的实现

4.2.1 CDC类的类请求处理

CDC类请求处理是CDC设备层驱动的关键部分。这些请求包括设置和获取通信参数（如波特率）、以及查询设备的通信状态。CDC类请求通常通过设备的控制传输端点0来进行。STM32的HAL库或LL库提供了一系列API来处理这些请求。

下面是一个示例代码块，展示了如何处理SET_LINECODING请求：

/* CDC SET_LINECODING request handler */
static int8_t CDC_SetLineCoding(uint8_t* Buf, uint32_t *Len) {
    /* Check the parameters */
    assert_param(Buf != NULL);
    assert_param(Len != NULL);
    /* Get Line Coding Data */
    Linecoding.baudrate = (uint32_t)(Buf[0] | (Buf[1] << 8) | (Buf[2] << 16) | (Buf[3] << 24));
    Linecoding.format = Buf[4];
    Linecoding.paritytype = Buf[5];
    Linecoding.datatype = Buf[6];
    /* Set the new configuration */
    // Call your own function to apply the new settings
    return (USBD_OK);
}

在这个例子中，我们解析了SET_LINECODING请求的数据，然后应用新的配置。注意，根据实际需求，你可能需要编写额外的代码来实现波特率等参数的调整。

4.2.2 数据传输管理与回调函数

USB CDC类设备的数据传输管理涉及到主机与设备间的持续通信。STM32F407通过USB的中断和批量传输端点来管理数据。端点缓冲区的设计至关重要，因为它们影响数据传输的效率和稳定性。

关键的回调函数包括：

• 数据接收回调 ：当主机向设备发送数据时，此回调函数被调用，以处理接收到的数据。
• 数据发送回调 ：当设备准备好发送数据到主机时，此回调函数被调用，以安排数据的发送。

回调函数的示例代码如下：

/* Data received over USB OUT endpoint are processed in this function. */
void OTG_FS_IRQHandler(void) {
    /* Handle USB data received from the host */
    CDC_Receive_FS(data_buf, len_buf);
}

/* Data sending through USB IN endpoint is managed here */
void CDC_Transmit_FS(uint8_t * Buf, uint16_t Len) {
    /* Send the data through the USB IN endpoint */
    USBD_CDC_TransmitPacket(&hUsbDeviceFS, Buf, Len);
    /* Wait until the endpoint is ready */
    while(HAL_PCD_GetEPStatus(&hpcd_USB_OTG_FS, CDC_IN_EP) != EP_TXEMPTY);
}

在这个例子中，我们使用STM32的库函数来处理数据的发送和接收。注意 CDC_Receive_FS 和 CDC_Transmit_FS 是需要用户实现的函数，具体实现依赖于设备的应用场景。

4.3 驱动程序的调试与优化

4.3.1 驱动程序调试技巧

调试STM32的USB CDC驱动程序可以是一个挑战性的任务，但是有一些调试技巧可以帮助简化这个过程：

1. 使用调试器 ：利用STM32CubeIDE或其他支持的IDE进行调试，可以提供代码级的调试功能。

2. 查看状态寄存器 ：检查USB状态寄存器可以提供USB事件和错误代码的详细信息。

3. 抓取USB通信 ：使用逻辑分析仪或USB抓包工具来检查USB总线上的通信情况。

4. 分析端点流量 ：通过监控端点缓冲区的内容来分析数据传输，确保数据正确地发送和接收。

5. 核对数据完整性 ：确保发送和接收的数据保持一致，可以手动或通过工具来校验。

4.3.2 性能优化策略

性能优化对于确保USB CDC设备的稳定性和高效率至关重要。以下是一些常见的性能优化策略：

1. 端点缓冲区优化 ：合理配置端点的大小和数量，以匹配数据传输的带宽需求。

2. 中断管理 ：合理管理USB中断和相关事件，避免CPU占用过高和中断响应延迟。

3. 数据处理算法 ：使用高效的算法来处理数据编码和解码。

4. DMA传输 ：对于大块数据传输，使用DMA（直接内存访问）可以提高数据传输速率，减轻CPU负担。

5. 低功耗管理 ：在不需要频繁通信的应用中，可以考虑将USB设备置于低功耗模式，以延长电池寿命。

4.4 实际案例：调试USB CDC驱动程序

在这个案例中，我们将深入探讨一个实际的USB CDC驱动程序调试过程。此案例会涉及STM32F407开发板与PC通过虚拟串口通信的调试步骤。

4.4.1 调试准备

调试前，确保以下准备工作已完成：

1. 开发环境搭建 ：安装并配置好开发工具链和调试环境。

2. 固件加载 ：将调试用的固件加载到STM32F407开发板上。

3. PC端配置 ：在PC端安装必要的驱动程序，并配置虚拟串口通信参数。

4.4.2 调试流程

调试流程包括以下几个步骤：

1. 连接调试器 ：将调试器连接到开发板。

2. 启动调试会话 ：通过IDE启动调试会话，运行程序并设置断点。

3. 执行控制传输 ：通过IDE发送控制传输请求，并观察设备的响应。

4. 数据传输测试 ：测试端点缓冲区的数据传输，并使用抓包工具来分析USB通信。

5. 分析和调整 ：根据观察到的现象进行分析，并对固件进行调整。

4.4.3 常见问题诊断

在调试过程中，可能会遇到以下常见问题：

1. 设备无法枚举 ：检查电源、接地和数据线连接是否正确。

2. 通信不稳定 ：检查通信速率和端点缓冲区大小设置是否合理。

3. 中断服务延迟 ：优化中断服务例程，确保及时处理USB事件。

通过以上的详细分析和实际案例，我们已经深入地探讨了USB CDC驱动程序的编写、调试和优化。接下来的章节将介绍USB通信的测试与调试，我们将了解如何搭建测试环境、执行通信功能测试以及在调试过程中解决常见问题。

5. USB通信的测试与调试

5.1 测试环境的搭建

在开发USB通信功能时，测试环境的搭建是至关重要的一环。一个合适的测试环境可以有效地帮助开发者发现和修复问题，提高USB通信的可靠性和稳定性。本小节将详细介绍如何搭建USB通信测试环境。

5.1.1 硬件连接与准备

测试USB通信功能首先需要准备USB硬件设备。在本案例中，我们使用STM32F407作为USB Device，因此我们需要以下硬件资源：

• STM32F407开发板
• USB数据线
• 开发者PC，需运行支持USB通信调试的软件，如STM32CubeIDE
• 可选：逻辑分析仪，用于监控USB数据线上的信号

连接步骤如下：

1. 确保STM32F407开发板的电源关闭，然后连接USB数据线，一端插入开发板上的USB接口，另一端连接到PC的USB端口。
2. 如果使用逻辑分析仪，需要根据设备的说明书，将逻辑分析仪探针连接到USB数据线的不同引脚，以监视数据传输过程。

注意： 在连接硬件之前，检查所有设备和连接线是否完好无损。在开发和测试过程中，避免频繁地插入拔出USB接口，这可能会损坏USB端口。

5.1.2 软件环境配置

硬件连接完成后，需要在PC上配置相应的软件环境，以便进行USB通信的测试和调试。以下是配置步骤：

1. 安装驱动程序： 在Windows系统上，通常需要安装STM32的虚拟串口驱动程序。可以从ST官方网站下载对应的驱动安装包。
2. 安装开发与调试工具： 使用STM32CubeIDE作为开发和调试工具。确保安装最新版本的IDE和ST-LINK驱动程序，以便于与开发板通信。
3. 配置IDE环境： 打开STM32CubeIDE，创建一个新的STM32工程，选择对应的STM32F407芯片型号，然后配置工程以包含USB CDC类驱动。
4. 设置调试器： 确保STM32CubeIDE能够识别到连接的开发板，设置好调试器参数。

完成以上步骤后，软件环境配置完毕，接下来便可以进行通信功能的测试。

5.2 通信功能的测试方法

USB通信功能的测试主要分为功能测试和性能测试两个方面。本小节将详细探讨这两种测试方法。

5.2.1 功能测试流程

功能测试的目的是验证USB通信的基本功能是否正常工作。进行功能测试的步骤如下：

1. 编写测试代码： 在STM32CubeIDE中编写测试代码，例如发送数据、接收数据等基本操作。
2. 编译和下载： 将测试代码编译并下载到STM32F407开发板上。
3. 连接主机： 打开PC上的串口调试助手或者其他支持USB CDC通信的软件。
4. 发送数据： 在PC端软件中发送数据到STM32F407开发板，然后检查开发板是否能正确接收数据。
5. 接收数据： 同样，在PC端软件中等待接收来自STM32F407开发板的数据，验证数据是否正确发送。

测试时，建议记录每次测试的过程和结果，这有助于分析问题出现的原因。

5.2.2 性能测试指标与分析

性能测试关注于USB通信的速率、稳定性和可靠性。以下是性能测试的几个关键指标：

• 吞吐量（Throughput）： 通过测试单位时间内传输的数据量来评估。
• 响应时间（Latency）： 测量数据从发送到接收的延迟时间。
• 丢包率（Packet Loss Rate）： 在通信过程中，数据包丢失的比例。

测试步骤如下：

1. 选择合适的测试工具： 可以使用iperf等网络性能测试工具来评估USB通信的性能。
2. 进行吞吐量测试： 使用测试工具进行连续的数据传输，并记录数据传输的速率。
3. 进行响应时间测试： 记录从数据发送到接收的总时间，并计算平均响应时间。
4. 进行丢包率测试： 在高负载情况下运行测试，记录并分析数据传输过程中的丢包情况。

在测试过程中，可能会遇到数据传输不正常的情况，这时应根据测试结果分析可能的原因，并进行相应的调试。

5.3 调试过程中的常见问题及解决

在USB通信的开发和测试过程中，难免会遇到一些问题。本小节将探讨如何诊断和解决这些常见问题。

5.3.1 问题诊断与定位

当USB通信出现问题时，第一步是诊断问题并确定问题发生的区域。以下是一些诊断问题的常用方法：

• 查看错误日志： 大多数开发工具和操作系统会在出现问题时产生错误日志。分析错误日志是快速定位问题的有效方式。
• 使用调试工具： 使用逻辑分析仪监控USB信号，或者使用专业的USB分析软件，如USBlyzer，来观察USB通信过程中的数据包。
• 逐步测试： 将复杂的通信过程分解成简单的步骤，逐一测试每个部分是否正常。

在诊断问题时，建议从USB通信链路的最上层开始，逐步向下深入，从软件到硬件，全面排查。

5.3.2 解决方案与预防措施

解决了诊断出的问题后，为了防止同类问题再次发生，需要采取相应的预防措施。以下是一些常见的解决方案和预防措施：

• 更新固件和驱动程序： 确保所有相关的硬件和软件组件都使用最新的驱动程序和固件。
• 优化代码： 如果问题是由软件缺陷导致的，需要对代码进行优化和修正。例如，优化USB驱动程序的内存使用，避免数据溢出。
• 硬件检查： 如果是硬件问题，检查USB连接线是否完好，接口是否插紧，以及硬件是否支持USB通信所需的速率和电压等。
• 规范测试流程： 在开发阶段就建立并遵循严格的测试流程，可以显著降低问题的发生率。

通过采取以上措施，不仅可以解决当前的问题，还可以在未来避免类似问题的出现。

通过本章节的介绍，我们详细了解了USB通信功能测试与调试的步骤和方法。从搭建测试环境到进行功能和性能测试，再到诊断和解决遇到的问题，每一步都是确保USB通信功能可靠性的关键。这为USB设备的开发和优化奠定了坚实的基础。

6. USB CDC类与虚拟串口的高级应用

在第五章我们深入了解了USB通信的测试与调试，本章将深入探讨USB CDC类与虚拟串口在高级应用中的实现。我们将通过实例分析高级特性如多线程处理、缓冲管理优化，以及与网络服务的集成。

6.1 多线程在虚拟串口通信中的应用

虚拟串口通信中的多线程是提升性能和响应能力的关键技术。我们先从基本的线程创建和管理开始，逐渐深入到线程间的同步和通信机制。

6.1.1 多线程的基本原理

多线程允许多个线程同时在同一个进程中运行。在虚拟串口通信中，主线程负责管理数据传输，而工作线程则负责处理数据的接收和发送。通过线程间的协调，可以实现数据处理的高效率和实时性。

6.1.2 线程同步机制

线程同步机制确保线程间安全地共享数据，防止数据竞争和条件竞争。常见的同步机制包括互斥锁、信号量、事件和条件变量。

6.1.3 线程的创建与管理

在STM32F407上，我们通常通过调用RTOS（实时操作系统）的API来创建和管理线程。例如，在FreeRTOS中，可以使用 xTaskCreate 函数来创建线程，并通过 vTaskDelete 来删除线程。

6.1.4 实例代码演示

以下示例展示了如何在STM32F407上使用FreeRTOS创建一个线程来处理虚拟串口的数据接收：

void vSerialTask(void* pvParameters) {
    char cRxedChar;
    while(1) {
        if(串口接收缓冲区有数据) {
            cRxedChar = 从串口接收缓冲区读取数据();
            处理数据(cRxedChar);
        }
    }
}

int main(void) {
    // ... 系统初始化代码 ...

    xTaskCreate(vSerialTask, "SerialTask", 128, NULL, 1, NULL);
    vTaskStartScheduler(); // 启动调度器，开始任务调度

    // ... 系统清理代码 ...

    return 0;
}

6.2 虚拟串口的缓冲管理优化

在处理高流量数据时，优化缓冲管理机制是保证虚拟串口稳定运行的重点。

6.2.1 缓冲管理策略

缓冲管理策略包括动态分配缓冲区、环形缓冲区设计等。动态分配缓冲区可以避免内存溢出，而环形缓冲区则可以提供更高效的读写操作。

6.2.2 缓冲区溢出处理

缓冲区溢出是高流量数据处理中的常见问题。合理地预估和分配缓冲区大小，并通过动态调整缓冲策略来处理突发流量，是必要的缓冲区溢出处理手段。

6.2.3 实例代码演示

// 环形缓冲区设计
#define BUFFER_SIZE 1024

static uint8_t buffer[BUFFER_SIZE];
static uint32_t read_index = 0;
static uint32_t write_index = 0;

void buffer_write(uint8_t data) {
    buffer[write_index] = data;
    write_index = (write_index + 1) % BUFFER_SIZE;
    // 检查是否需要更新读取索引或处理缓冲区满的情况
}

uint8_t buffer_read(void) {
    if(read_index == write_index) {
        // 缓冲区为空
        return -1;
    }
    uint8_t data = buffer[read_index];
    read_index = (read_index + 1) % BUFFER_SIZE;
    return data;
}

6.3 USB CDC类与网络服务的集成

虚拟串口与网络服务的集成是实现远程通信的关键步骤。例如，将虚拟串口的数据转发到网络服务，可以实现数据的远程传输和监控。

6.3.1 网络服务的搭建

使用TCP/IP协议栈，可以轻松搭建网络服务。例如，使用lwIP协议栈在STM32上实现一个TCP客户端或服务器。

6.3.2 数据转发机制

虚拟串口接收到的数据需要被转发到网络服务，而网络服务返回的数据也需要被发送到虚拟串口。这需要建立一种有效的数据转发机制。

6.3.3 实例代码演示

// TCP客户端发送数据到服务器的示例
void tcp_send_data(struct netconn *conn, const char *data) {
    netconn_write(conn, (const u8_t*)data, strlen(data), NETCONN_COPY);
}

// 接收服务器数据并发送到虚拟串口的示例
void tcp_receive_data(struct netconn *conn, void (*data_handler)(uint8_t data)) {
    uint8_t buffer[1024];
    u16_t len = 1024;
    err_t err = netconn_recv(conn, buffer, &len);
    if(err == ERR_OK) {
        for(int i = 0; i < len; i++) {
            data_handler(buffer[i]);
        }
    }
}

6.4 总结

在本章中，我们介绍了多线程在虚拟串口通信中的应用，讨论了缓冲管理优化策略，并探讨了虚拟串口与网络服务的集成方法。通过以上高级技术的实施，USB CDC类和虚拟串口的性能和应用范围得到了极大提升。

本文还有配套的精品资源，点击获取

简介：本项目详细介绍如何使用STM32F407微控制器，通过USB接口实现设备通信并模拟虚拟串口。项目涵盖了USB Device模式的配置、CDC类设置、以及利用Cubemx生成初始化代码的完整流程。最终实现STM32F407作为USB CDC设备，与PC或其他USB主机之间的高速数据交换，具有广泛的实际应用潜力。

本文还有配套的精品资源，点击获取
