简介：数控加工技术是数字化制造的核心，涵盖了从编程到机床操作的全方位知识。本压缩包“数控加工技术.rar”提供了丰富的学习资源，包括理论知识、编程技巧、机床操作和故障排除等方面。掌握数控技术对提高产品质量和生产效率至关重要，通过理论学习与实践操作相结合，使学习者能够深入理解数控系统、编程方法、机床性能，并关注高速高精加工、五轴联动加工、智能化制造等最新技术，以应对现代化制造业的挑战。数控加工技术.rar

1. 数控加工技术概述

在现代制造领域，数控加工技术是实现高精度、高效率制造的核心技术之一。数控技术，即计算机数控技术（Computer Numerical Control，简称CNC），它通过计算机预设程序对机械加工过程进行控制，极大地提高了加工的灵活性和复杂形状加工的能力。随着科技的发展，数控技术已融入到工业生产的多个领域，成为先进制造业不可或缺的一部分。

数控加工技术依托于精确的计算机控制，使得自动化加工得以实现。从简单的二维平面加工到复杂的三维空间曲面加工，数控技术都可以准确无误地完成。它不仅提高了加工质量，缩短了生产周期，还降低了对操作工技能的依赖，减少了人为错误。

本章我们将深入了解数控加工技术的基本概念、发展历史及其在当代制造业中的重要地位。随着后续章节的展开，我们将从CNC设备的工作原理、数控编程基础到数控机床的组成、操作流程以及数控加工技术的优势与挑战等多方面进行详细探讨。

2. CNC设备及其应用领域

2.1 CNC设备的工作原理

CNC设备，全称为计算机数控设备（Computer Numerical Control），是运用电子计算机控制技术对机械设备进行自动控制的设备。它是现代数控机床的核心，使得机床的加工过程自动化、柔性化，大幅提高了制造业的生产效率和产品精度。

2.1.1 CNC技术的起源和发展

CNC技术起源于20世纪40年代末，最初是为了解决战争中航空零件复杂几何形状加工问题而发明的。到了50年代，随着电子技术的迅速发展，CNC技术开始进入商业和民用领域。60年代，随着晶体管和集成电路的广泛应用，CNC技术得到了迅速的发展。进入70年代，随着微处理器的发明，CNC技术开始向个人电脑化方向发展，使得CNC设备的功能更加强大，操作更加简便。如今，CNC技术已经成为现代制造业不可或缺的技术之一，广泛应用于汽车、航空、模具制造等多个领域。

2.1.2 CNC设备的组成结构

CNC设备主要由三个部分组成：机械本体、数控系统和辅助装置。 - 机械本体 ：包括机床主体和各种驱动电机。机床主体负责完成实际的切削工作，驱动电机则提供动力。 - 数控系统 ：通常包括计算机硬件、控制软件和输入输出设备，负责接收操作者的指令并控制机床运动。它将程序指令转换成机械运动或操作，实现对机床运动的精确控制。 - 辅助装置 ：例如冷却系统、刀具自动换刀装置等，用于辅助机床完成加工过程。

2.2 CNC设备的主要应用领域

CNC设备因其高精度和高效率，在多个工业领域中得到了广泛应用，尤其在下面几个行业中，其应用已变得不可或缺。

2.2.1 汽车制造业中的应用

汽车制造业是CNC技术应用最为广泛的领域之一。汽车零部件的加工复杂且精度要求高，需要使用CNC机床进行精加工。如缸体、凸轮轴等关键部件的加工，使用CNC机床可以保证其尺寸精度和表面粗糙度达到设计要求，提高汽车的性能和可靠性。

2.2.2 航空航天领域的应用

航空航天领域对零件的加工精度要求极高，因为零件的微小误差可能会导致灾难性的后果。CNC设备因其高精度加工能力，在航空航天领域中发挥着重要作用。如发动机叶片、飞机结构件等都必须使用CNC技术加工，确保零件的精确尺寸和复杂的几何形状。

2.2.3 其他工业领域的应用实例

CNC设备也被应用于模具制造、医疗设备、电力设备等众多领域。例如，在模具制造领域，CNC技术能够加工出复杂的模具形状，提高模具的精度和质量，缩短生产周期。在医疗设备领域，CNC设备可加工出精密的医疗器械组件，保证其使用安全和效果。

CNC设备通过高精度的加工，不仅在传统的制造领域得到了广泛应用，也推动了新技术、新产品的创新和发展。随着技术的不断进步，CNC设备将继续在更多领域展现出其独特的价值和潜力。

3. 数控编程基础：G代码和M代码

数控编程是数控加工中的核心技术之一，涉及到为数控机床编写的指令代码，其中G代码和M代码是最为重要的指令集。它们控制机床的基本运动和辅助功能，是实现自动化加工的关键。

3.1 G代码的功能与应用

3.1.1 G代码的基本语法

G代码，也称为准备功能代码，用于告诉机床移动到特定位置或者以特定方式移动。每个G代码都有一个数字编号，后面通常跟随一个数值参数，可以是绝对位置坐标（G90）或相对位置坐标（G91）。

G21 ; 设置单位为毫米
G90 ; 设置为绝对坐标模式
G0 X0 Y0 Z0 ; 快速移动到起始位置
G1 Z-5 F100 ; 线性移动到Z轴-5毫米的位置，以100毫米/分钟的速度

在上述示例中， G21 告诉机床使用毫米作为单位， G90 设置机床为绝对定位模式， G0 指令用于快速定位， G1 用于直线插补切削， F100 设置进给率。

3.1.2 常见G代码的使用场景

在数控编程中，G代码的使用场景多种多样。例如，G00用于快速定位，通常用于非切削移动；G01用于线性插补切削，是常用的切削指令；G02和G03用于顺时针和逆时针的圆弧插补切削，通常用于轮廓加工。

G28 G91 Z0 ; 返回机床原点
G90
G1 X50 Y25 ; 移动到新位置，执行切削
G2 X75 Y50 I25 J25 ; 顺时针圆弧插补到指定位置
G3 X100 Y75 I25 J25 ; 逆时针圆弧插补到指定位置

在以上代码中， G28 G91 Z0 是将Z轴移动回机床的参考点，通常在程序开始或结束时使用。 G1 用于直线移动， G2 和 G3 分别用于顺时针和逆时针圆弧切削。

3.2 M代码的作用与分类

3.2.1 M代码的基本功能

M代码（辅助功能代码）控制机床的辅助功能，比如开关冷却液、刀具更换等。和G代码一样，M代码也有数字编号，并且后接参数或特定指令。

M3 S500 ; 主轴正转，设置转速为500转/分钟
M8 ; 开启冷却液
M9 ; 关闭冷却液
M30 ; 程序结束，并返回程序起点

在示例中， M3 用于启动主轴的正转，并设置转速； M8 和 M9 分别用来打开和关闭冷却液； M30 表示程序执行完毕，并且回到程序起点。

3.2.2 不同M代码的使用技巧

正确使用M代码是提高生产效率和保证加工质量的关键。例如，合理地使用冷却液可以减少刀具磨损，提高加工表面的光洁度。在编程时，可以结合具体加工条件和机床特性，灵活运用各种M代码。

; 示例：一个简单的加工程序
T1 M6 ; 更换到刀具1
G90 G21 ; 设置绝对坐标和单位
G0 X0 Y0 ; 快速移动到工件原点
M3 S1000 ; 主轴开启，设置转速
G1 Z-5 F150 ; 线性移动到切削深度
G1 X50 Y0 F300 ; 沿X轴切削
G1 X50 Y50 ; 沿Y轴切削
G1 X0 Y50 ; 沿X轴反向切削
G1 X0 Y0 ; 沿Y轴返回原点
M5 ; 主轴停止
M9 ; 关闭冷却液
G28 G91 Z0 ; 返回机床参考点
M30 ; 程序结束

在上述程序中，通过合理编排G代码和M代码，实现了一个简单的矩形轮廓加工。需要注意的是，程序的编写应依据实际的工件设计和机床的加工能力。在实际操作中，还需要考虑刀具的长度补偿、切削参数的选择等因素，以确保加工的精度和效率。

4. 数控机床组成部分及功能

数控机床是现代制造业的重要工具，它集成了先进的计算机控制技术、机械设计以及电气控制等多领域技术。在本章中，我们将深入了解数控机床的主要部件及其功能，并探讨如何维护和操作数控机床的控制系统。

4.1 主要部件的功能解析

数控机床由多个关键部件组成，每个部件都发挥着不可或缺的作用。我们将重点分析主轴部件和进给系统。

4.1.1 主轴部件的作用与维护

主轴是数控机床的核心部件之一，它负责传递动力并驱动刀具进行旋转加工。主轴的性能直接决定了加工过程中的速度和精度。

主轴部件的主要功能包括：

传递扭矩：主轴通过传动机构将电机的旋转动力转换为刀具的高速旋转。
保证加工精度：通过精密轴承系统和严格的制造工艺，确保长时间工作下的主轴精度。
快速换刀：现代数控机床普遍采用自动换刀装置，主轴部件需配合实现刀具的快速更换。

主轴部件的维护 ：

定期润滑：保证主轴轴承润滑，减少磨损，延长使用寿命。
精准校验：定期对主轴进行精度校验，确保加工精度不受影响。
防护措施：采取必要的防护措施，比如密封和防尘，防止切削液等对主轴造成损害。

4.1.2 进给系统的设计与优化

进给系统负责将主轴的旋转运动转换为刀具的直线运动，以实现精确的切削路径。进给系统的性能直接影响加工的效率和质量。

进给系统的设计要点包括：

精确控制：必须能够精确控制刀具的移动速度和位置。
高速稳定：进给速度需要满足高速加工的需求，同时保证运动的稳定性。
反馈调节：通过编码器等设备提供位置反馈，确保加工路径的准确性。

进给系统的优化 ：

系统校准：对整个进给系统进行定期校准，以保证运动的同步性和准确性。
驱动器优化：优化步进电机或伺服电机的驱动器参数，以提高响应速度和精度。
软件补偿：利用数控系统软件对机械间隙进行补偿，进一步提升加工精度。

4.2 控制系统的组成与操作

数控机床的控制系统相当于机床的大脑，它通过读取程序代码，控制机床的各个运动部件，实现自动化加工。

4.2.1 控制系统的种类及特点

数控控制系统大致分为步进控制和伺服控制两种。

步进控制：步进电机提供简单的运动控制，成本较低，适用于低精度要求的场合。
伺服控制：伺服电机配合高精度编码器，提供更精准的速度和位置控制，适用于高要求的精密加工。

4.2.2 如何操作和维护控制系统

操作数控机床的控制系统需要经过专业的培训。以下为操作和维护的要点：

了解界面：熟悉数控系统的用户界面，包括手动输入、自动运行、编辑和监控等功能。
程序输入与修改：学习如何输入新的加工程序和对现有程序进行修改和优化。
故障诊断：掌握基本的故障诊断方法，比如通过报警代码判断故障位置和原因。
日常保养：对控制系统硬件进行日常保养，如清洁、检查线路连接情况等。

以上就是本章的主要内容，通过本章的学习，读者应该对数控机床的主要组成部分及其功能有了深入的理解，并且能够掌握基本的操作和维护知识。在实际应用中，还需要结合具体的机床型号和加工要求，进行个性化操作和专业维护。

5. 数控加工操作流程

5.1 加工前的准备工作

5.1.1 工件的装夹与定位

在数控机床上，工件的装夹与定位是至关重要的步骤，它直接关系到加工的精度和效率。首先，工件的定位必须准确，这样才能确保后续加工过程中刀具能够按照预定的路径进行切割。常用的工件定位方法包括使用三爪自动卡盘、平口钳、磁性工作台、真空吸附台等多种设备。

定位时，工程师需根据工件的形状和加工要求，选择合适的夹具和定位方法。例如，对于圆形工件，三爪自动卡盘是最常用的定位夹紧工具；而对于复杂形状的工件，则可能需要设计专用夹具。在固定工件时，应注意夹紧力不宜过大，以免变形工件，同时也要确保工件在加工过程中不会因振动而移动。

graph LR
A[确定工件加工区域] --> B[选择合适夹具]
B --> C[装夹工件]
C --> D[检查定位准确性]
D --> E[调整确保无误差]
E --> F[固定工件]

5.1.2 刀具的选择与装夹

刀具是实现加工质量的核心部件之一，其选择和装夹同样重要。根据不同的加工要求，如材料的硬度、加工表面的粗糙度和加工的形状等，需要选择合适的刀具。数控机床常用的刀具有端铣刀、球头铣刀、钻头、攻丝刀等多种类型。

在选择刀具后，还需进行精确的刀具长度补偿和刀具半径补偿设置。装夹刀具时，应注意刀具的夹持长度，避免过长导致刀具刚性不足，或者过短影响加工精度。使用刀具寿命管理系统，可以有效地减少刀具的损耗，提高加工质量和效率。

graph LR
A[分析加工需求] --> B[选择刀具类型]
B --> C[设置刀具补偿参数]
C --> D[装夹刀具]
D --> E[检测刀具状态]
E --> F[确认无误后启动加工]

5.2 加工过程的控制要点

5.2.1 加工参数的设定与优化

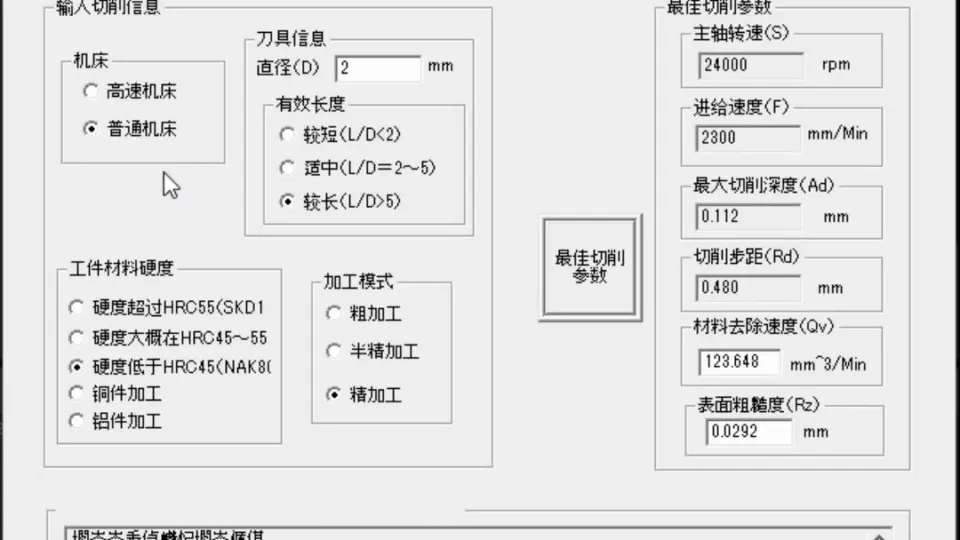

在数控加工过程中，设定合理的加工参数是保证加工质量和效率的关键。这些参数包括切削速度、进给速度、切削深度、冷却液的使用等。在不同的加工阶段，工程师需要根据材料类型、刀具类型、加工精度要求等因素，选择或调整这些参数。

对于精度要求高的加工，应降低切削速度和进给速度，以避免刀具与工件之间的摩擦和热变形。而在加工效率要求高的情况下，则可以适当提高这些参数。现代数控系统提供的高级功能，如自动参数优化和智能刀具寿命管理，有助于工程师进行参数设置，提升加工过程的自动化和智能化水平。

graph LR
A[输入加工程序] --> B[启动加工]
B --> C[检测切削状态]
C --> D[实时调整加工参数]
D --> E[监控刀具寿命]
E --> F[完成加工]

5.2.2 实时监控与故障排除

数控加工过程需要实时监控，以便及时发现问题并进行处理。现代数控机床配备了多种传感器，可以实时监测刀具磨损情况、加工力、加工温度等参数，通过反馈信息可以做出相应的调整。

在加工过程中，如遇到刀具损坏、刀具断裂、工件夹紧不稳等问题，应立即采取措施。使用数控机床的故障诊断系统可以帮助快速定位问题所在。此外，定期进行机床维护保养和校验，可以大大降低故障率，保证加工过程的稳定性和连续性。

graph LR
A[开始加工] --> B[实时监测系统状态]
B --> C[分析系统反馈]
C --> D[判断是否存在异常]
D --> |无异常|E[继续正常加工]
D --> |异常|F[启动故障诊断]
F --> G[根据诊断结果处理故障]
G --> H[问题解决后恢复加工]

数控加工操作流程是确保加工质量和效率的关键环节，需要严格遵守工艺规范，并结合实际加工情况进行灵活处理。通过精心的准备、精确的参数设定和严格的监控管理，可以最大限度地减少加工错误，提升数控机床的加工性能。

6. 数控加工的优势与挑战

数控加工技术因其高精度、高效率、自动化程度高等特点，在现代制造业中占据着举足轻重的地位。然而，随着技术的不断进步，数控加工领域也面临着众多挑战。本章节将探讨数控加工技术的明显优势以及它所面临的主要挑战。

6.1 数控加工技术的明显优势

6.1.1 高精度与高效率的加工能力

数控机床在编程指令的控制下，能够精确地控制刀具的运动轨迹，从而实现零件的精确加工。无论是微米级别的精密加工，还是大型零件的复杂轮廓加工，数控技术都能提供稳定可靠的加工精度。此外，数控机床在加工过程中无需频繁更换模具和调整设备，可以连续完成多种工序，大大提高了生产效率。

代码块实例：

G21 ; 设置单位为毫米
G90 ; 绝对编程
G0 X50 Y25 ; 快速移动到坐标点(50,25)
G1 Z-5 F100 ; 线性插补，沿Z轴向下进给5mm，进给率100mm/min

参数说明与逻辑分析：

上述代码段是使用G代码进行数控机床操作的一个简单示例。 G21 指令将单位设定为毫米， G90 表示使用绝对坐标系统。 G0 是快速定位指令， X50 Y25 表示移动到X轴50mm、Y轴25mm的位置。 G1 是线性插补指令，用于执行实际的加工路径， Z-5 表示Z轴向下移动5mm， F100 设置了进给速度为100毫米每分钟。

数控加工机床能够根据这些指令准确无误地操作，从而保证了加工过程中的精度和效率。在现代制造业中，这一点尤为重要，它不仅缩短了产品的研发周期，还提高了生产的可重复性和可靠性。

6.1.2 对复杂形状加工的适应性

数控加工技术的一个重要优势在于其能够应对复杂的零件设计。传统的加工方法难以实现的产品复杂几何形状，数控加工可以轻松应对。通过编写相应的数控程序，可以控制刀具沿着复杂的路径运动，完成各种三维曲面和复杂空间形状的加工。

mermaid格式流程图展示数控加工复杂形状流程：

flowchart LR
    A[开始] --> B[设计三维模型]
    B --> C[编写数控程序]
    C --> D[设置机床参数]
    D --> E[加载刀具]
    E --> F[试切与调整]
    F --> G[正式加工]
    G --> H[成品检测]
    H --> I[完成]

在上述流程图中，展示了数控加工复杂形状从设计到完成的整个过程。每个步骤的精确控制都是确保加工质量的关键环节。现代数控机床能够配备多个旋转轴和工具，从而实现五轴联动加工，这使得复杂形状的零件加工变得更加高效和精确。

6.2 数控加工面临的主要挑战

6.2.1 技术更新换代的压力

随着技术的快速发展，数控加工技术也正处于不断更新换代的过程中。新的数控系统、更先进的控制系统以及新材料的加工需求都对现有的数控设备和人员技能提出了挑战。企业为了保持竞争力，不得不持续投资于设备的更新和员工的培训。

表格展示数控技术更新换代的影响：

| 换代因素 | 影响描述 | | --- | --- | | 控制系统的升级 | 提高精度和操作简便性 | | 新材料的引入 | 需要更新的刀具和加工参数 | | 自动化和智能化 | 提高生产效率和质量控制 |

技术更新带来的不仅是设备的更换，还包括对操作人员提出更高的技能要求，以及对编程和维护人员的新知识学习压力。因此，如何在保持生产的同时完成技术升级，是当前数控加工领域面临的一大挑战。

6.2.2 人才缺乏与培训难题

数控技术属于高技术行业，对于操作人员和工程师的专业知识、技能水平有着极高的要求。然而，随着相关产业的快速发展，合格的数控加工人才供不应求。同时，现有的从业人员也面临着不断学习新技术的压力，这对企业的人才培训体系提出了更高的要求。

代码块展示数控人才培训的策略代码：

def train_new_cnc_operators():
    program = {
        "basic_theory": "数控基础理论培训",
        "machine_training": "机床操作实操",
        "g_m_code": "G代码与M代码学习",
        "advanced_technology": "先进技术应用讲解",
    }
    for course in program:
        print(f"当前培训课程：{course}")
        # 培训内容逻辑执行
    return "培训结束，评估合格人员上岗"

train_new_cnc_operators()

参数说明与逻辑分析：

上述Python代码段提供了一个数控人才培训的示例。函数 train_new_cnc_operators 定义了一个包含数控基础理论、机床操作实操、G代码与M代码学习以及先进技术应用讲解的培训课程体系。在实际的培训过程中，每一步都需要精心设计，并且需要确保内容的实时更新以反映最新的数控技术发展。

通过这样的培训策略，企业可以逐步解决数控人才短缺的问题，并建立起一支能够适应快速技术变革的高技能团队。

以上便是第六章关于数控加工优势与挑战的详细内容。通过以上分析，我们不难看出数控加工技术不仅推动了制造业的发展，同时也带来了新的挑战，需要业界人士共同面对与解决。

7. 数控技术的学习资源和应用实践

数控技术的广泛应用和持续的技术进步，为学习者和专业工程师提供了丰富的学习资源和实践应用平台。本章将带你深入探索如何有效学习数控技术，并通过真实案例了解其应用实践。

7.1 学习数控技术的途径

7.1.1 在线资源与课程推荐

随着互联网教育的兴起，获取知识的途径变得多样化，对于数控技术的学习也是如此。初学者可以通过以下在线资源和课程快速入门并逐步深入：

MOOC平台（大规模开放在线课程） ：如Coursera、edX、Udacity等，这些平台上有众多高校和机构提供的数控技术相关课程。
专业教育网站 ：如Pluralsight、Udemy等，它们提供了专门针对数控技术的视频教程和完整课程。
官方文档和指南 ：各大数控系统厂商如FANUC、Siemens等都提供了详尽的操作手册和编程指南。

推荐课程：

《Introduction to CNC Machines》 ：由麻省理工学院(MIT)提供的这门课程适合初学者了解数控机床的基本概念。
《CNC Programming for Production Machining》 ：适合有一定基础的学习者，课程内容包括G代码、M代码的深入学习和应用。
《Advanced CNC Machining》 ：高级数控机床操作和编程的进阶课程，覆盖多轴加工、高速切削等专题。
