光功率 博科交换机_如何将交换机40G QSFP+与10G SFP+端口互连？

随着40G以太网的到来，许多企业用户开始充分利用当前的10G网络设备升级到40G网络，具体来说也就是如何将带有QSFP+端口的40G交换机与现有带SFP+端口的10G设备(交换机和服务器)搭配使用的问题。在本篇文章中，易天光通信(ETU-LINK)将分享三种常见的解决方案，教您如何将交换机40G QSFP+端口与10G SFP+端口互连。

线缆方案：使用QSFP+分支线缆

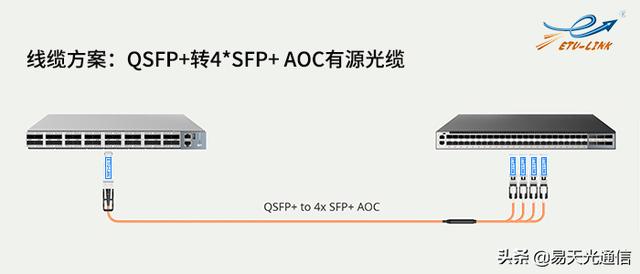

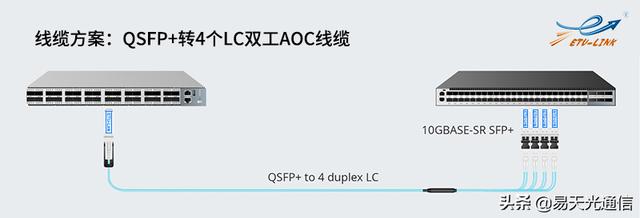

QSFP+分支线缆包括QSFP+转4*SFP+ DAC无源铜缆、QSFP+转4*SFP+ AOC有源光缆，这两种类型都是A端连接一个QSFP+模块，B端连接四个SFP+模块，其中QSFP+转4*SFP+ DAC无源铜缆支持的传输距离为7m，QSFP+转4*SFP+ AOC有源光缆支持的传输距离为70m。除了以上两种线缆外，还有一种QSFP+转4个LC双工AOC线缆，一端是QSFP+，另一端是4个双工LC光纤跳线，可以在有预留4个SFP+光模块的时候使用时，从而实现QSFP+到SFP+的转换。

易天光通信(ETU-LINK)的QSFP+转4*SFP+ AOC有源光缆内置4通道850nm VCSEL激光器阵列和PIN光电探测器阵列，有数字诊断功能(DDM)，不仅可以通过对检测到的温度、电压、发射和接收光功率以及激光器偏置电流的警告和告警状态等信息进行综合分析，预测故障，定位故障位置，缩短故障修复时间，减少损失，还可以可以通过监测激光的偏置电流来预测激光器的寿命。

易天光通信(ETU-LINK)的QSFP+转4*SFP+ DAC无源铜缆具有抗辐射干扰，较低的电量消耗的优点，是低成本实现7m内数据传输的最佳方案。

在10G升级40G网络方案中，您可以使用40G QSFP+转4*SFP+直连线缆直接连接交换机，而无需购买额外的光模块，以帮助您节省网络成本，简化连接过程。 但是，这种连接方式的传输距离有限，因此，DAC或AOC直连光缆线缆更适合机柜内部交换机或两个相邻机柜间交换机的连接。

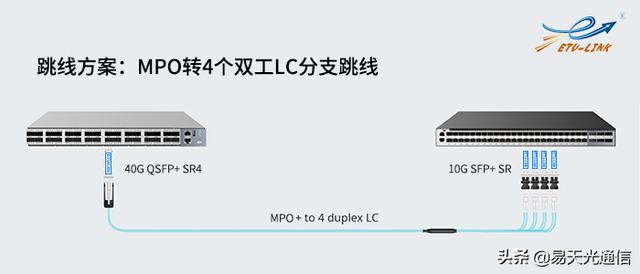

跳线方案：使用MPO转4个双工LC分支跳线

MPO转LC分支跳线是用一条OM3或OM4多模光纤连接A端为8/12芯的MPO连接头和B端为4个双工LC连接头的光纤跳线。在使用MPO转LC分支跳线方案时，需要在交换机两端预留一个40G QSFP+ SR4光模块和4个10G SFP+ SR光模块。使用时，只需要将MPO接头插入40G QSFP+ SR4光模块接口中，再将4个双工LC接头插入4个10G SFP+ SR光模块接口中即可。

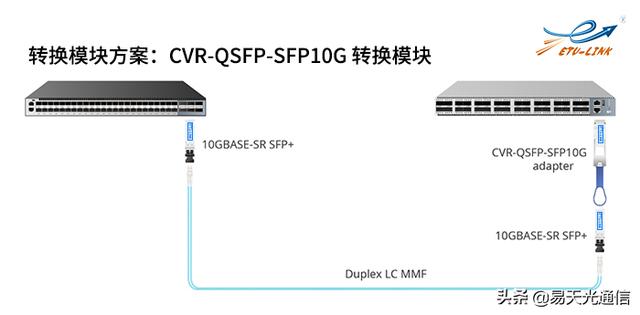

转换模块方案：CVR-QSFP-SFP10G转换模块

该方案是通过40G QSFP+转10G SFP+转换器模块CVR-QSFP-SFP10G将交换机上40G端口转换为10G端口，从而实现QSFP+端口与10G SFP+端口互连。操作方式是将40G转换器CVR-QSFP-SFP10G插到QSFP+端口上，然后再插入10G SFP+光模块，即可将40G端口置换成10G端口。

在实际的数据中心或其他高密度布线应用中，网络升级是一个复杂的过程，有时还可以考虑交叉连接，具体选择哪种方式还需要综合考虑传输距离、传输媒介、网络密度、成本因素。所以，在7m传输距离内，易天光通信建议大家选用QSFP+转4*SFP+ DAC无源铜缆，其在短距传输方案中性价比最高；在70m传输距离内，建议大家选用QSFP+转4*SFP+ AOC有源光缆。在100m传输距离内，建议大家选用MPO转4个双工LC分支跳线连接两端的40G SR4光模块及10G SR光模块。
