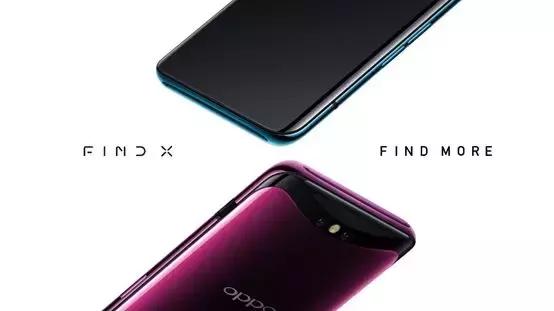

自智能手机面世以来，功能的开发似乎已经到了极致，更多的革命开始转移到外观上，其中，颜色作为美观第一要素，从vivo X20的梦幻粉、OPPO R15的星云色，到华为P20的极光色，再到OPPO FindX的流光渐变色，渐变工艺一次又一次给我们带来惊喜。

图片来源：OPPO官网、华为官网

当前渐变色手机的红利已渐渐凸显，大家在赞美渐变色给我们带来美的感受的同时，也非常好奇，这种工艺是怎么实现的呢？

今天，就带您来探索渐变色的实现工艺。

物理气相沉积

• 原理：

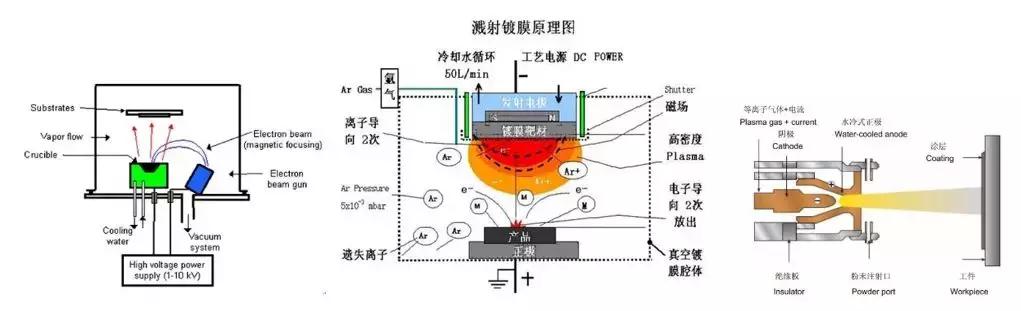

物理气相沉积(Physical Vapor Deposition，PVD)技术表示在真空条件下，采用物理方法，将材料源--固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。

通过控制不同的靶材、沉积薄膜的厚度等参数，在光的反射、折射及干涉作用下，薄膜便呈现出不同的色彩。

物理气相沉积的主要方法有：真空蒸镀、溅射镀膜、等离子体镀膜、离子镀膜，及分子束外延等。

图片来源：网络公开资料

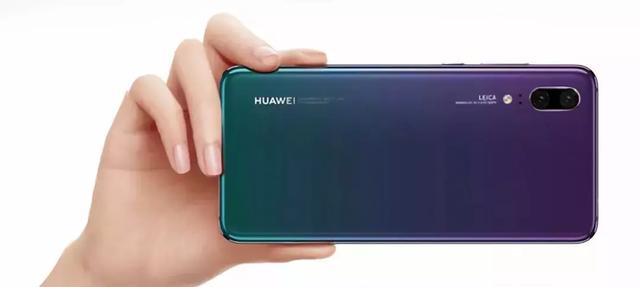

华为P20系列的极光色工艺即是采用溅射镀膜实现，但在工艺和靶材上都进行了创新改进。在镀炉空间内，用超高速度的电子轰击特定的靶材，并采用某种特定的遮罩，将一部分离子云遮住，只让另一部分的离子云附着在玻璃表面，形成一层极薄的纳米镀层。通过控制镀层的厚度，形成纳米级的厚度差别，再喷上底色，就实现了充满神秘感的极光色。

图片来源：华为官网

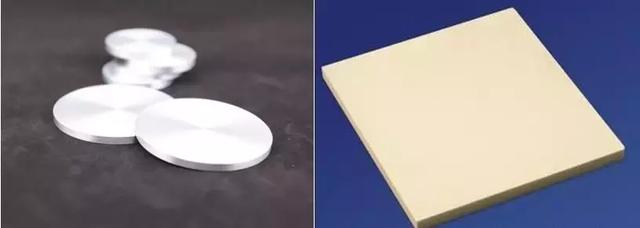

• 靶材：

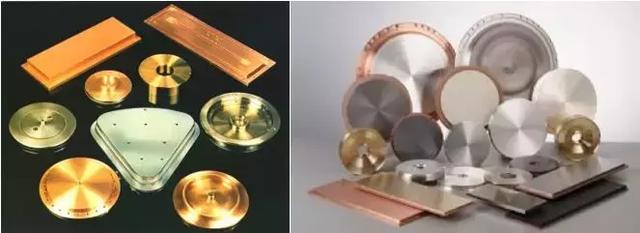

1.金属靶材

镍靶、钛靶、锌靶、铬靶、镁靶、铌靶、锡靶、铝靶、铟靶、铁靶、锆铝靶、钛铝靶、锆靶、铜靶、钽靶、锗靶、银靶、钴靶、金靶、钆靶、镧靶、钇靶、铈靶、铪靶、钼靶、铁镍靶、钒靶、钨靶、不锈钢靶、镍铁靶、铁钴靶、镍铬靶、铜铟镓靶等

图片来源：网络公开资料

2.陶瓷靶材

ITO靶、AZO靶、氧化镁靶、氧化铁靶、氧化铬靶、氧化锌靶、硫化锌靶、硫化镉靶、硫化钼靶、二氧化硅靶、一氧化硅靶、氧化铈靶、二氧化锆靶、五氧化二铌靶、二氧化钛靶、二氧化锆靶、二氧化铪靶、二硼化钛靶、二硼化锆靶、三氧化钨靶、三氧化二铝靶、五氧化二钽靶、五氧化二铌靶、氟化镁靶、氟化钇靶、氟化镁靶，硒化锌靶、氮化铝靶、氮化硅靶、氮化硼靶、氮化钛靶、碳化硅靶、铌酸锂靶、钛酸镨靶、钛酸钡靶、钛酸镧靶、氧化镍靶等

图片来源：网络公开资料

3.其他靶材

碳靶、硅靶等

• 设备：

真空蒸镀机、溅射镀膜机、电弧等离子体镀机、离子镀膜机及分子束外延镀膜机。

• 工艺流程：

镀前处理→装炉→抽真空→洗靶及离子清洗→镀膜→冷却出炉→后处理

阳极氧化

• 原理：

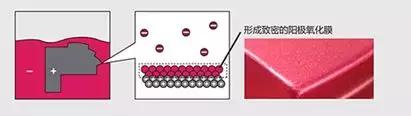

阳极氧化膜中存在大量垂直于金属表面的六边形晶胞，每个晶胞中心有一个膜孔，并具有极强的吸附力，可以通过浸入染料溶液着色，或通过电解在孔底部沉积细的金属和(或)氧化物颗粒，经过光的散射效应得到不同的颜色。

通过控制染色温度，时间，PH值及染料浓度等因素可以呈现出不同的颜色效果。

图片来源：网络公开资料

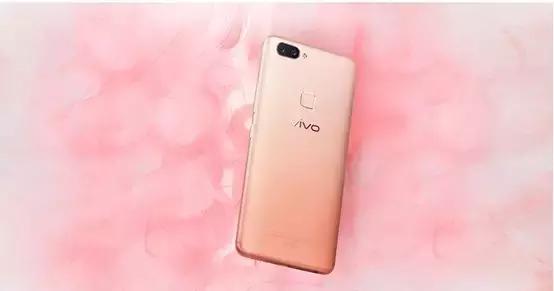

vivo X20梦幻粉便是采用阳极氧化的方式实现单色渐变的。据悉，渐变染色要求工匠师傅手提着产品在染缸里不停地做提拉动作，半个小时内提拉幅度均匀不能有任何停顿才得以实现渐变的效果。

图片来源：vivo官网

• 原料：阳极氧化专用染料

• 设备：阳极氧化设备

• 工艺流程：

基材→装挂→脱脂→碱蚀→中和→阳极氧化→着色→封孔→烘干

喷涂染色

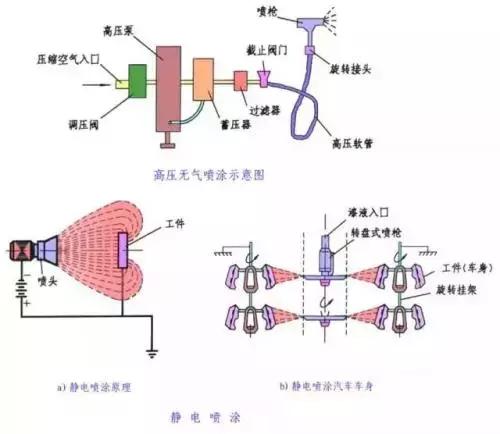

• 原理：

通过喷枪或碟式雾化器，借助于压力或离心力，分散成均匀而微细的雾滴，施涂于被涂物表面的方法。

通过控制距离和出漆量，可以喷涂出渐变色效果。

图片来源：网络公开资料

• 原材料：涂料色浆

• 设备：渐变色自动喷涂机

• 工艺流程：

预处理→静电喷涂→高温固化

热转印色带

• 原理：

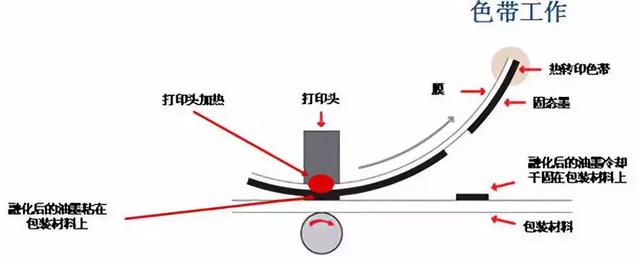

热转印色带的热力学原理是通过计算机信号驱动半导体电热头或激光将热量传递到支持体的成像材料上，使成像材料热熔融而转移到受像介质上形成文字和图象。

图片来源：网络公开资料、搜狐网

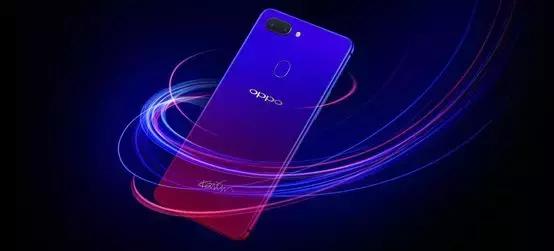

OPPO R15星云特别版采用的“叠层流光点彩工艺”的核心部分即包括色带转印，实现了玻璃机身梦幻般的红蓝过渡；同时，金属边框采用阳极氧化工艺， 实现了媲美玻璃材质的细腻星云渐变效果，带来真正的一体化视觉体验。

• 原材料：PET薄膜基材、成像材料、热转印胶水等

• 设备：热转印机、恒温烘箱

• 工艺流程：

印前处理→热转印→抽真空→烘烤→取出→除去PET热转印膜

丝网印刷

• 原理：

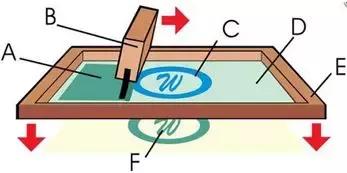

利用丝网印版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷。

把网板的孔做成疏密不同样式来印刷可以实现渐变效果。

图片来源：网络公开资料

• 原材料：油墨

• 设备：丝网印刷机

• 工艺流程：

绷网→上浆→干燥→晒版→显影→干燥→平板玻璃→切裁→磨边→清洗干燥→印刷→烧结

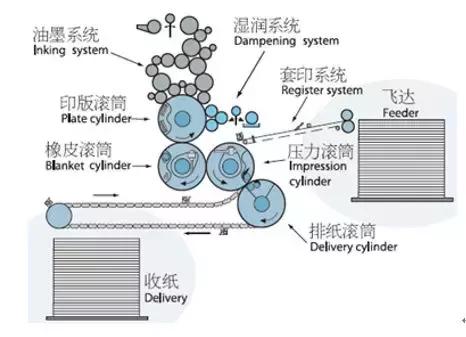

彩印

• 原理：

在同一版面上用颜色不同的版分次印刷，达到彩色画面效果将文字、图画、照片等原稿经制版、施墨、加压等工序，使油墨转移到纸张、织品、皮革等材料表面上，批量复制原稿内容的技术。

通过控制印刷色序，反复分批次进行彩印，可以实现渐变色效果。

图片来源：网络公开资料

• 原材料：油墨

• 设备：平版印刷机

• 工艺流程：

印前处理→印刷→后处理

美国著名色彩大师Karim Rashid表示 “纯色，在大自然中却并不存在，我们看到的存在于自然界的物体都是由不同的颜色组合而成，渐变色其实是很自然的存在，真实的世界不应该是单调的。”

渐变色，是设计师还原‘纯色’的一个过程，在这个过程中，你会感受到情绪的波动，因为这份耐人寻味，所以产品极具魅力。

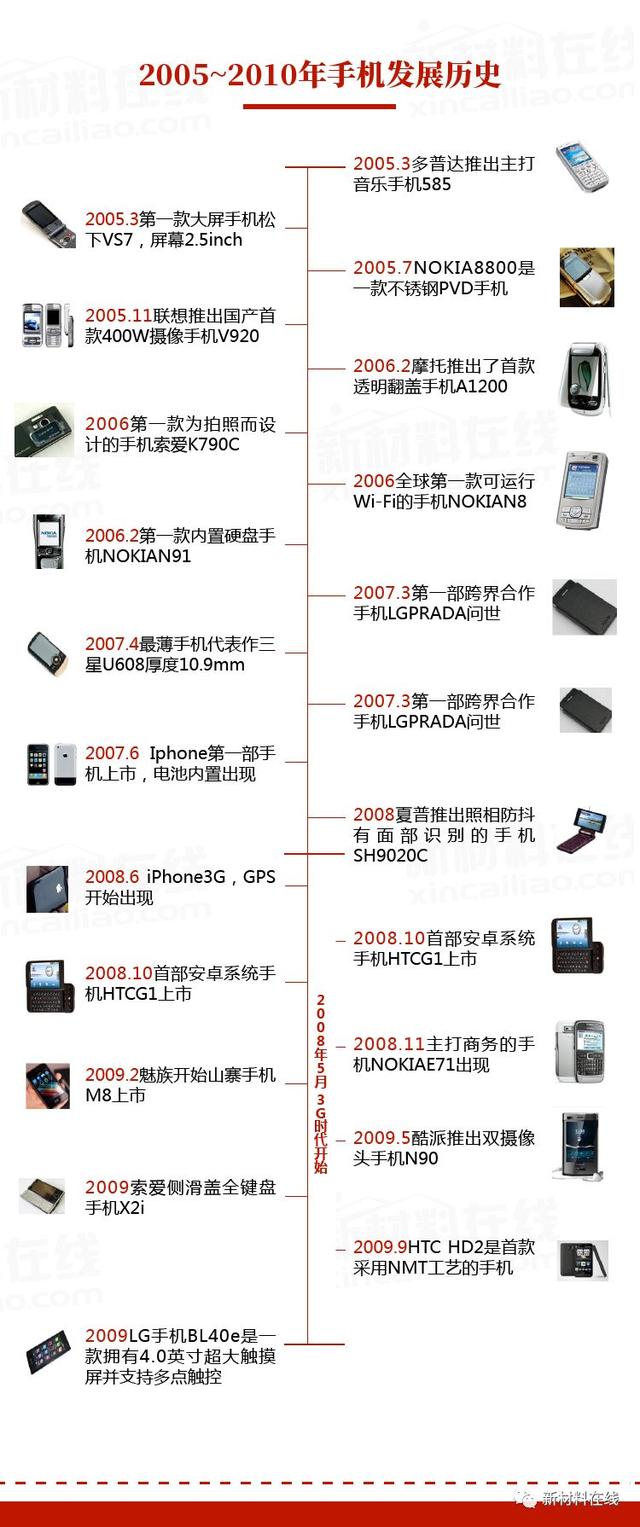

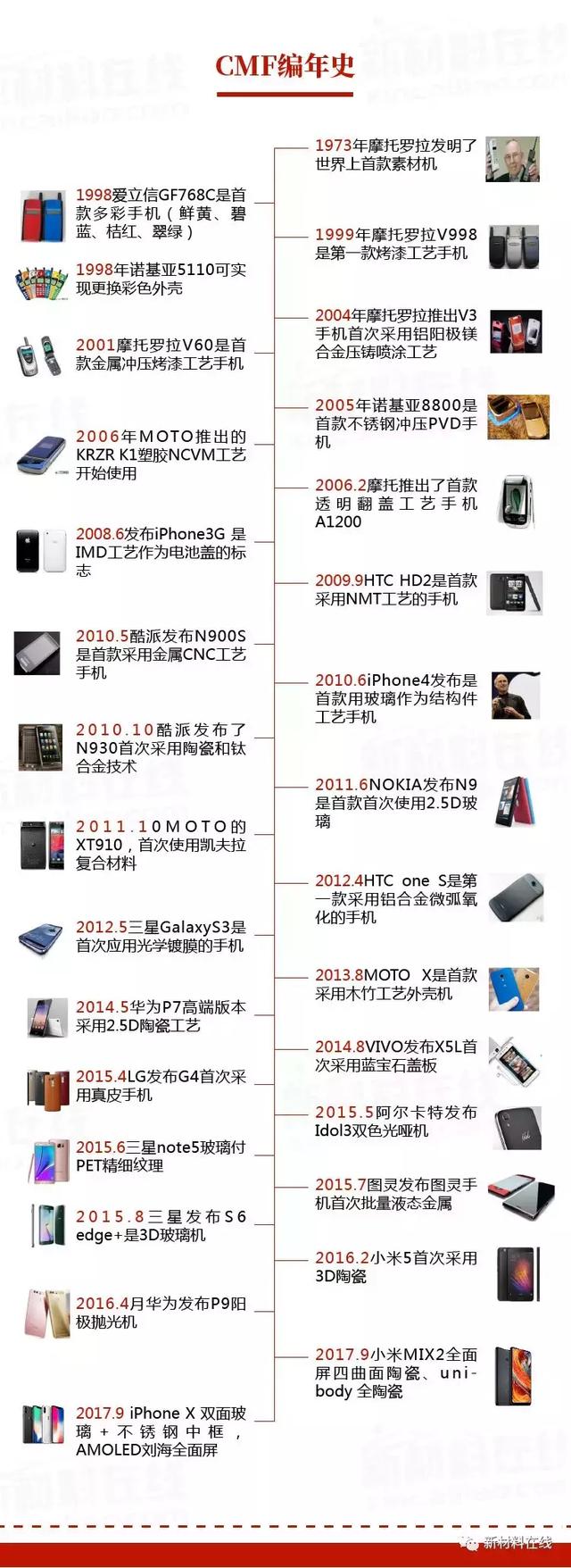

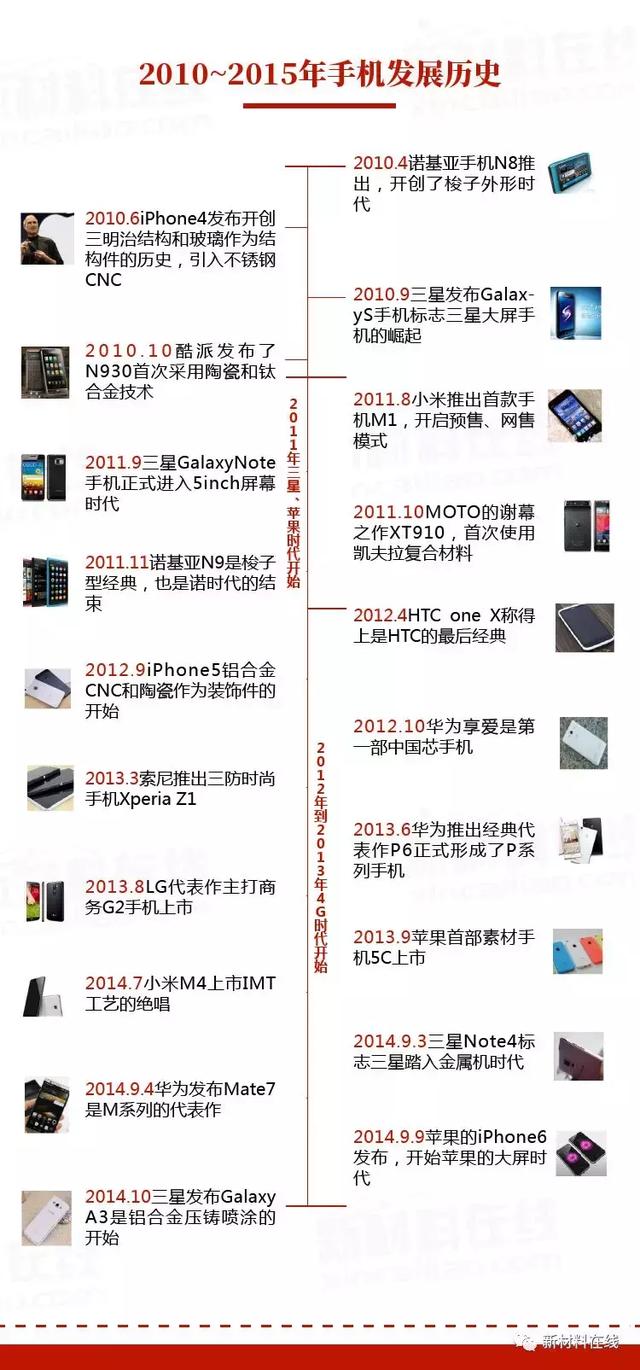

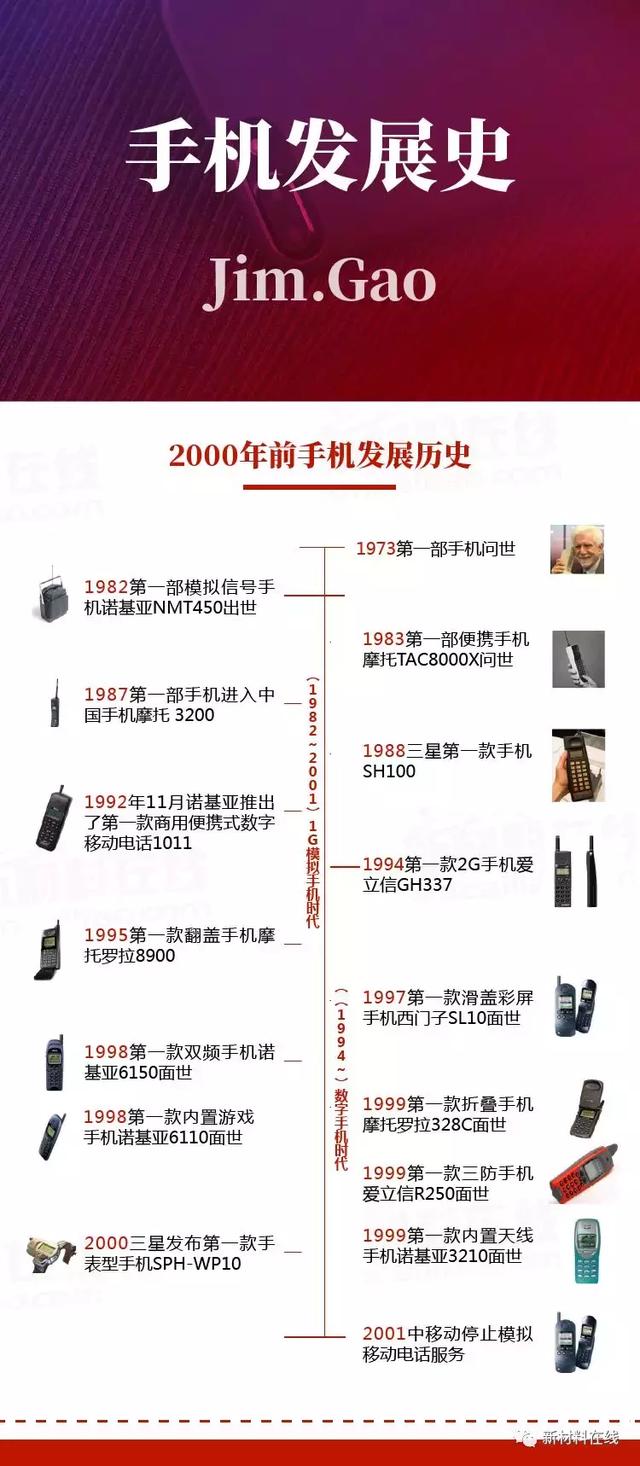

自从手机发明以来，这个行业发展几十年了，下面带大家回顾一下手机CMF史

1973年

全世界第一部手机诞生

斗转星移

咻的一声

现在的手机长成这样

到底为什么

发生了这么大的变化？

今天

资深CMF设计师

JIM.GAO

将带领大家走进

他眼中的手机世界

游览神秘的“CMF王国”

带你解开谜团
