vue 不同条件展示不同页面_不同养护条件对JS防水涂料性能的影响-CSDN博客

本文链接：https://blog.csdn.net/weixin_36272673/article/details/112324316

JS防水涂料因价格适宜，在工程上应用较为广泛。长期以来，业内大多数研究者们更关注VAE乳液和白水泥体系的JS防水涂料，但极少研究苯丙乳液体系的JS防水涂料在长期高温、低温、浸水、室外曝晒和黄泥土掩埋等条件下的性能。在此，以苯丙乳液为主要原材料，通过调整苯丙乳液的含量，改变聚灰比，制得了符合GB/T 23445—2009《聚合物水泥防水涂料》Ⅱ型要求的JS防水涂料，并研究了不同养护条件对其性能的影响，以为实际工程应用提供参考。

作者单位：科顺防水科技股份有限公司

摘自：2020年第4期《中国建筑防水》

实验部分

►原料

苯丙乳液：固含量(55±1)%，最低成膜温度小于0 ℃，巴德富；普通硅酸盐水泥：P.O.42.5R，海螺；80目石英砂和200~250目石英粉：广东英德；减水剂：巴斯夫；分散剂：陶氏；消泡剂：广东龙湖。

►确定配方

固定JS防水涂料中液料和粉料的配比为质量比1∶1.5。其中，粉料中水泥添加量为30%~60%，石英砂和石英粉添加量为40%~70%，减水剂添加量为2%~3%，消泡剂添加量为3%~6%；液料中分散剂的添加量为2%~6%。

通过调整苯丙乳液的添加量，改变JS防水涂料的聚灰比来研究聚灰比对涂膜物理性能的影响，并以此确定最佳的聚灰比。

►确定可适用的养护条件

按照GB/T 23445—2009的要求，在温度为(23±2) ℃、相对湿度为(50±10)%的条件下成型JS防水涂膜并养护至7 d龄期;

将养护好的涂膜分别在高温(40 ℃烘箱)、浸水(23 ℃自来水)、低温(-5 ℃冰箱)、室外自然曝晒(室外屋顶向阳处)、黄泥土掩埋(掩埋到室外绿化带内的黄泥内，掩埋深度为30 cm)几种不同的养护条件下放置30 d、60 d、90 d，然后取出涂膜并在标准实验条件下放置24 h，之后按照GB/T 23445—2009的要求对涂膜进行物理力学性能测试。

不同聚灰比对涂料物理性能的影响

通过固定JS防水涂料中液料和粉料的配比以及水泥、石英砂、石英粉和其他各助剂的配比，设计聚灰比分别为0.78、0.80、0.82、0.84、0.86，测试不同聚灰比的JS防水涂料的物理性能。

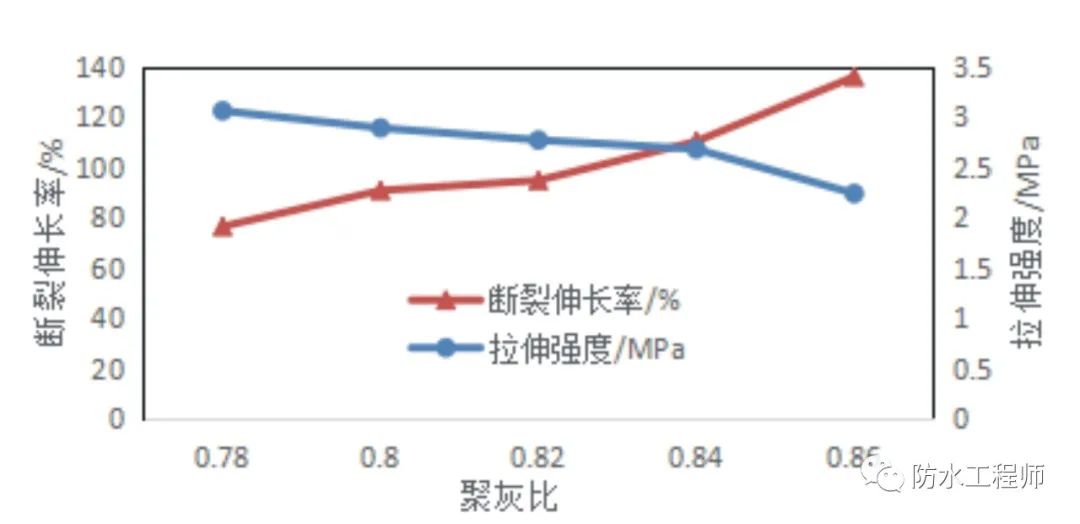

►聚灰比对JS防水涂料物理性能的影响

可以发现，随着聚灰比的增大，涂膜的拉伸强度逐渐减小，断裂伸长率逐渐增大。当聚灰比为0.84时，JS防水涂料的断裂伸长率为110.3%，拉伸强度为2.68 MPa，综合物理性能最佳。故以聚灰比0.84来制备JS防水涂料并研究其在不同养护条件下的性能。

不同养护条件对涂料物理性能的影响

►40 ℃高温下涂料的物理性能

将JS防水涂膜于40 ℃高温条件下分别养护30 d、60 d和90 d后测试其物理性能，并与仅仅在标准条件下养护7 d后样品的物理性能进行对比，研究高温环境对JS防水涂料物理性能的影响。

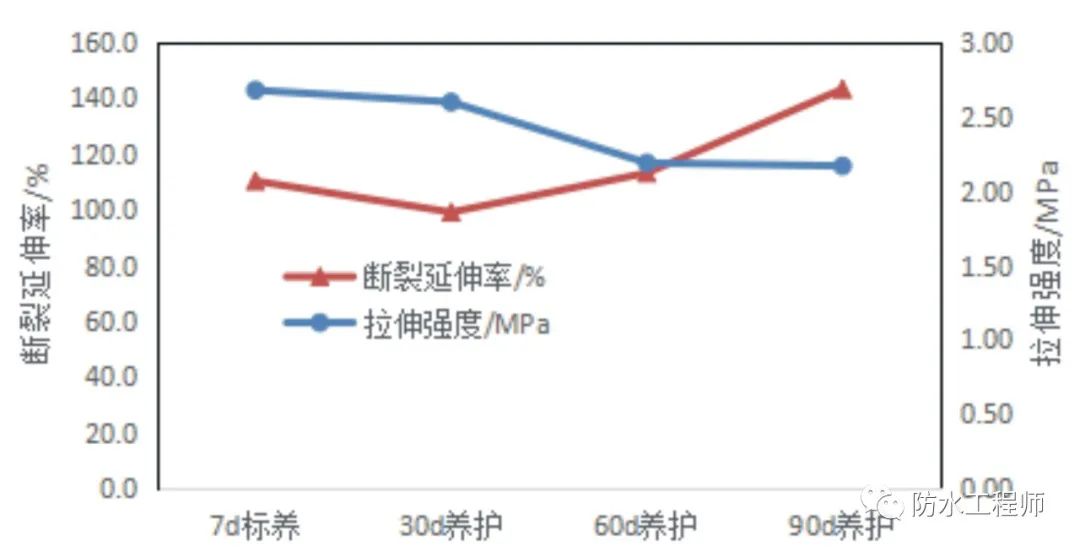

►40 ℃高温对JS防水涂料物理性能的影响

可以发现，JS防水涂料在40 ℃高温条件下养护至90 d龄期，涂膜的拉伸强度为2.17 MPa，保持率为83.5%；断裂伸长率维持在143.3%。随着高温养护时间的延长，涂膜的断裂伸长率先减小后增大，且在养护30 d时断裂伸长率最小。

在40 ℃持续高温环境下，涂膜的拉伸强度和断裂伸长率均可满足GB/T 23445—2009中Ⅱ型JS防水涂料的性能要求。因此，本研究制得的JS防水涂料可用作室内地暖以及高温区域的防水处理。

►长期浸水对涂料物理性能的影响

将JS防水涂膜在浸水条件下分别养护30 d、60 d和90 d后测试其物理性能，并与仅仅在标准条件下养护7 d后样品的物理性能进行对比，研究长期浸水对JS防水涂料物理性能的影响。

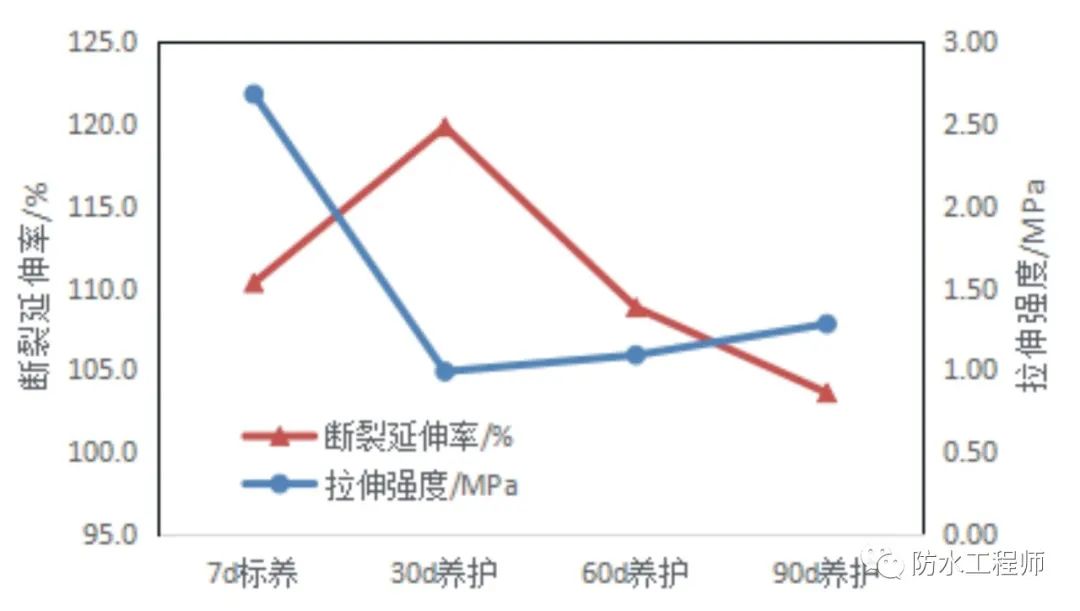

►浸水对JS防水涂料物理性能的影响

可以发现，随着浸水养护龄期的延长，涂膜的断裂伸长率先增大后减小，而拉伸强度则先减小后小幅增加。这是因为苯丙乳液乳胶颗粒短期吸水溶胀后乳胶颗粒之间的粘附性增大，断裂伸长率增大；但长期吸水溶胀会导致拉伸强度和断裂伸长率降低。

当浸水养护90 d后，涂膜的拉伸强度为1.28 MPa，断裂伸长率为103.6%，拉伸强度保持率达不到标准要求。因此，JS防水涂料要尽量避免长期直接浸泡于水中。

但对于景观池、游泳池等区域，由于防水层施工后还需要进行贴砖等美化，所以本研究制得的JS防水涂料也可用作景观池和泳池的内防水层。

►-5 ℃低温对涂料物理性能的影响

JS防水涂料在北方地区使用需要考虑其在低温条件下的耐久性，将涂膜在-5 ℃条件下分别养护30 d、60 d和90 d后测试其物理性能，并与仅仅在标准条件下养护7 d后样品的物理性能进行对比。

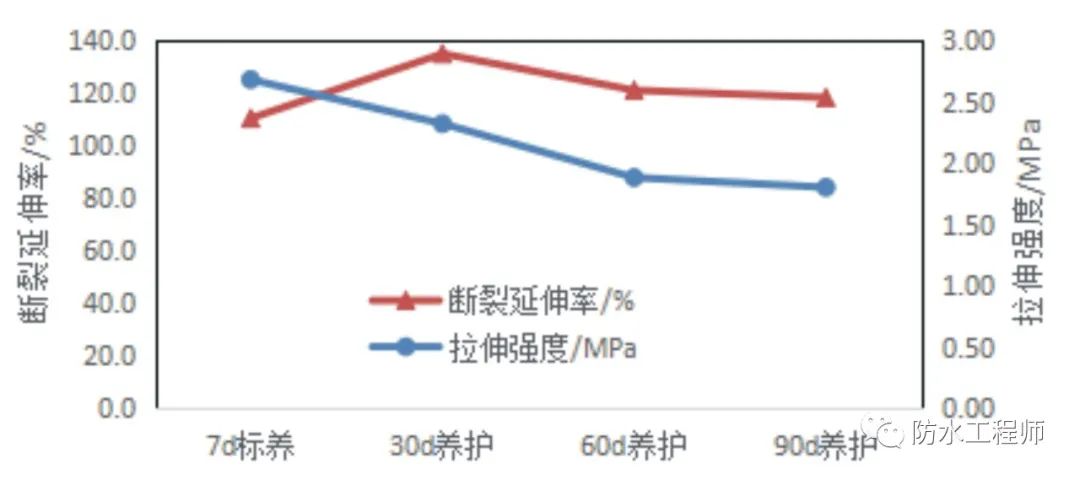

►-5 ℃低温对JS防水涂料物理性能的影响

可以发现，随着低温养护龄期的延长，涂膜的断裂伸长率先略微增大，到60 d后基本维持不变；拉伸强度则持续减小。当低温养护90 d后，本研究制得的JS防水涂料拉伸强度为1.8 MPa，断裂伸长率为118.2%，可以在北方寒冷区域使用。

►室外自然曝晒对涂料物理性能的影响

当涂膜在外露的天台屋顶等区域使用时，会长期遭受雨水侵蚀、阳光照射以及昼夜高低温的循环。为了研究室外自然曝晒环境对涂膜物理性能的影响，将JS防水涂料在室外自然曝晒条件下分别养护30 d、60 d和90 d后测试其物理性能，并与仅仅在标准条件下养护7 d后样品的物理性能进行对比。

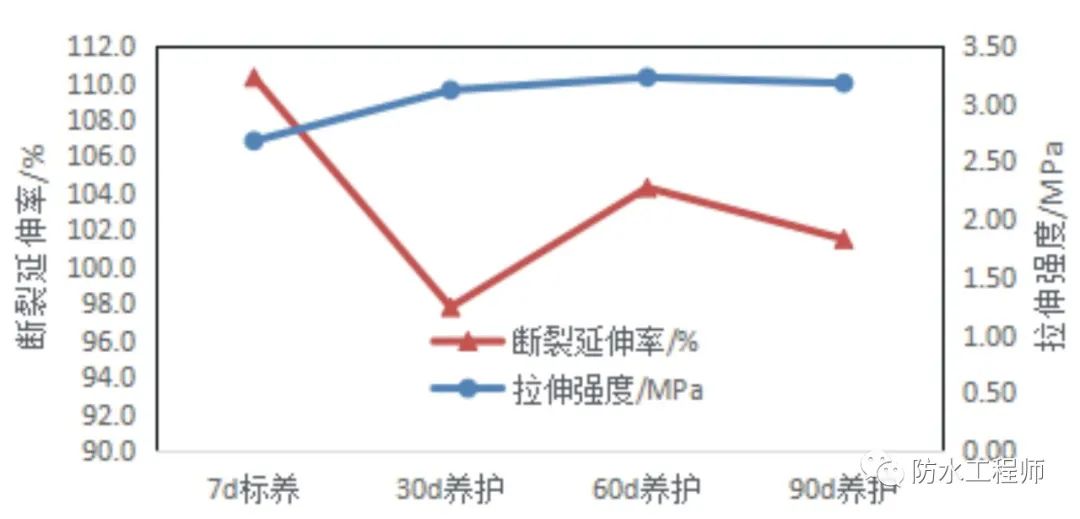

►室外曝晒对JS防水涂料物理性能的影响

可以发现，随着养护龄期的延长，涂膜的断裂伸长率先减小后增大再减小，而拉伸强度则略微增大。当室外曝晒90 d后，本研究制得的JS防水涂料拉伸强度为3.18 MPa，断裂伸长率为101.5%，表明其耐老化性能较好，可用于室外环境。

需要注意的是，实际工程应用中建议在JS防水涂膜表面铺设一层1∶3的水泥砂浆保护层，确保JS防水涂层具有更好的耐久性。

►黄泥土掩埋对涂料物理性能的影响

在实际工程应用中，有时候会直接将黄泥土用作JS 防水涂膜的保护层，为了研究黄泥土掩埋对JS 防水涂料物理性能的影响，将涂膜掩埋到室外绿化带内的黄泥内，掩埋深度为30 cm，分别养护30 d、60 d和90 d后测试其物理性能，并与仅仅在标准条件下养护7 d样品的物理性能进行对比。

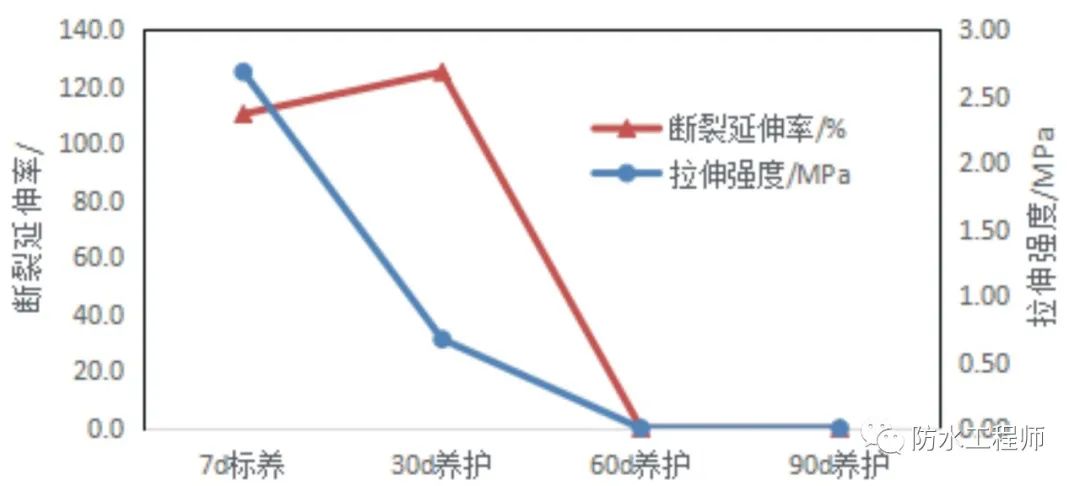

►黄泥土掩埋对JS防水涂料物理性能的影响

可以发现，黄泥土掩埋养护后，涂膜的拉伸强度和断裂伸长率总体均大幅降低，60 d后即被植被根部刺穿，丧失了防水性能(下图)。所以JS防水涂料施工后建议铺设一层1∶3的水泥砂浆作为涂膜保护层，应避免将涂膜直接掩埋于泥土中(尤其不可用于种植屋面)或直接将涂膜应用到建筑的迎水面。

►黄泥土掩埋条件下涂膜被植物根系刺穿

以下是重点

◆ 随着苯丙乳液含量的增加，聚灰比增大，JS 防水涂料的拉伸强度减小，断裂伸长率增大。当聚灰比为0.84时，断裂伸长率为110.3%，拉伸强度为2.68 MPa，此时的JS防水涂料物理性能最佳。

◆ 苯丙乳液体系的JS防水涂料在高温、低温、室外自然曝晒养护条件下物理性能保持良好，但要避免长期浸水。建议涂膜施工后铺设1∶3的水泥砂浆作为保护层以提高其耐久性。

◆ 苯丙乳液体系的JS防水涂料易被植被根部刺穿，不可用于种植屋面，也应避免将涂膜直接掩埋于黄泥土中或直接应用到建筑的迎水面。

想了解更多技术内容，请添加《中国建筑防水》杂志订阅小程序

运营：《中国建筑防水》杂志社 编辑部主任：庞正其 执行主编：丁春花责任编辑：夏琴，李健

推荐阅读：

东西湖体育中心金属屋面系统工程(精品工程巡礼之十八—2019金禹奖获奖项目五)

荣获本年度省级建材科技奖的“无增塑剂改性沥青防水卷材”(企业新技术巡礼之十九)

改性沥青防水卷材成型线涂油装置的设计

建筑防水材料耐久性评价方法初探(下)

从微观角度探讨TPO防水卷材结构与热老化性能的关系

本号为《中国建筑防水》杂志社旗下微信公众号，任何报刊、网站、微博、微信公众号等在未征得本社同意的前提下，不得对本号原创作品进行转载、摘编。如需转载、摘编，需征得本社同意，并向本社支付稿酬(个人微信进行转发，分享，不受约束)。本着及时传播的目的，本号会对部分精选文章进行转载。转载文章版权属于原作者，部分文章推送时未能与原作者取得联系，或无法联系到原作者，敬请谅解，同时

请原作者在文章推送两周内与本号取得联系，本号将按《中国建筑防水》杂志社的相关规定支付稿酬。
