局部剖视图是从现有的基本视图移除一部分区域后将其剖切显示的视图。

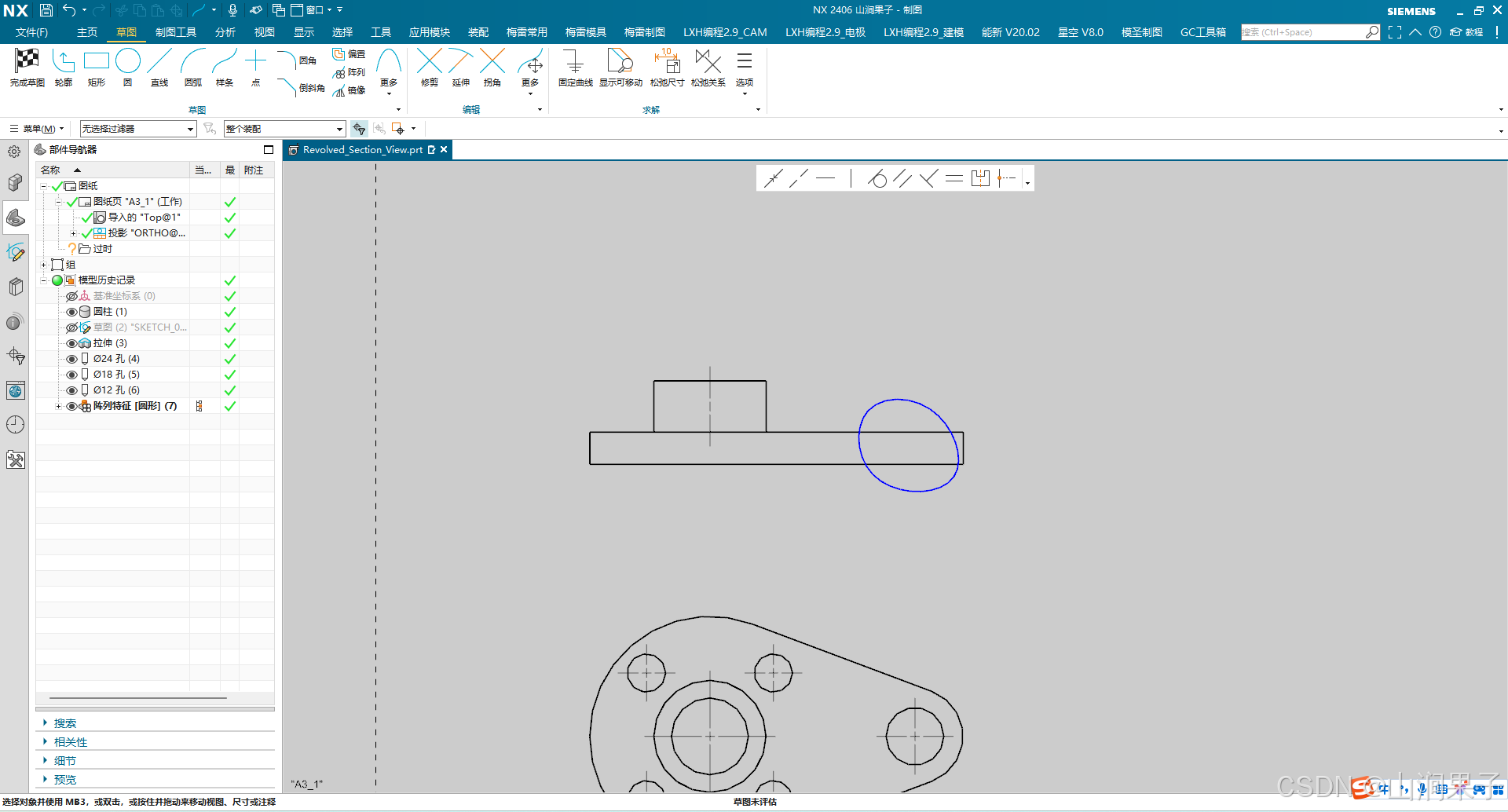

1.活动草图视图–绘制样条曲线

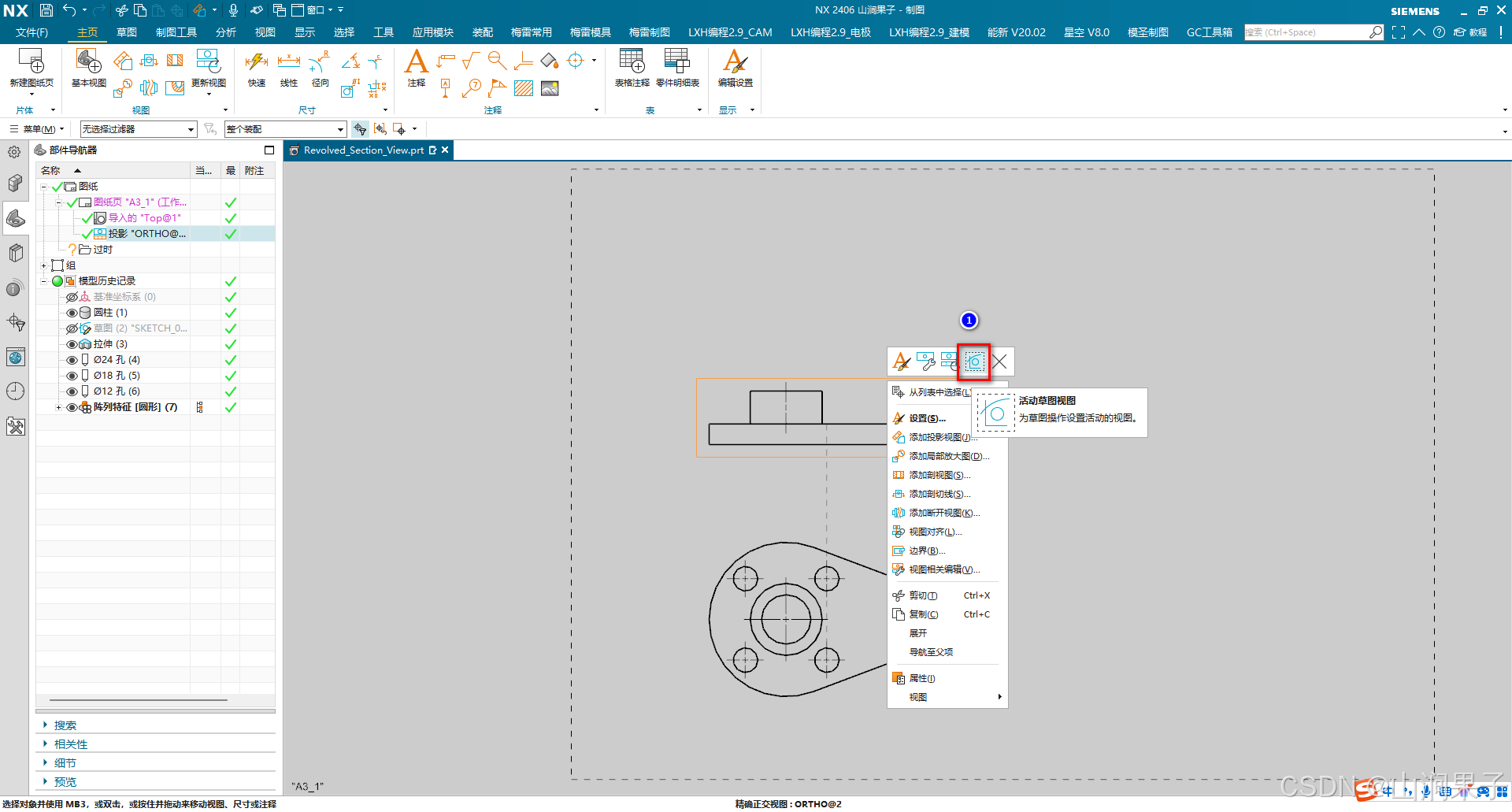

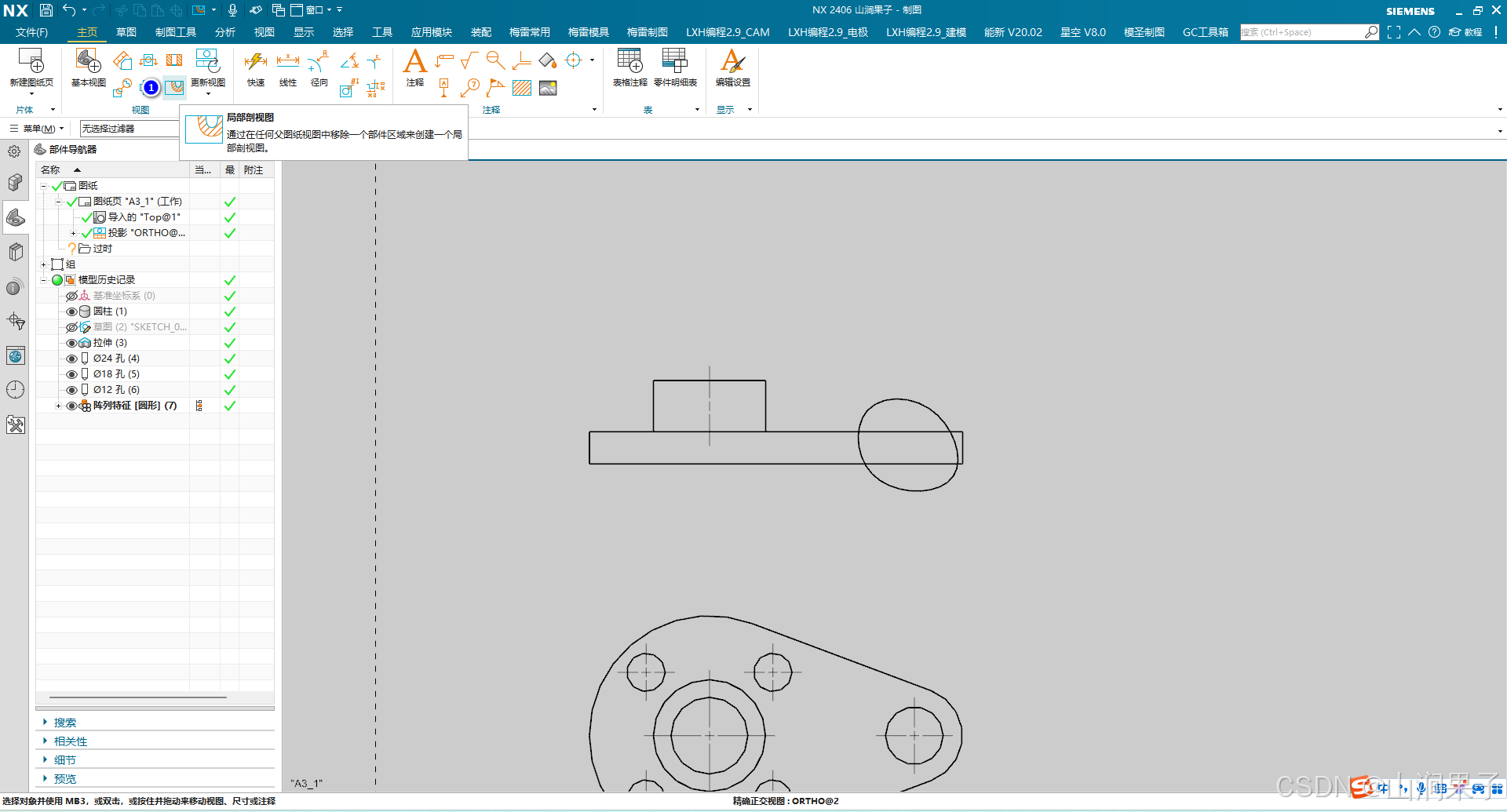

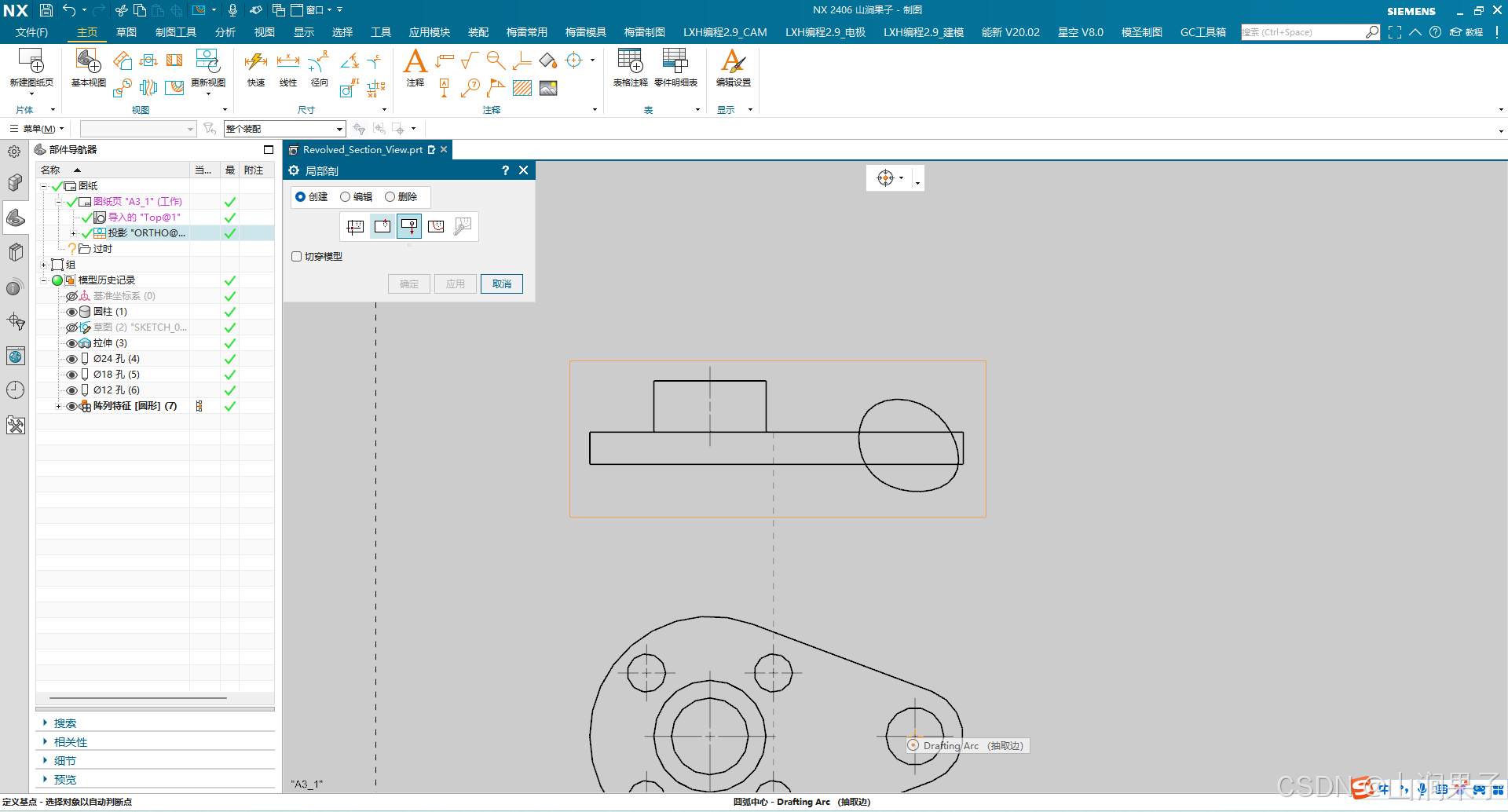

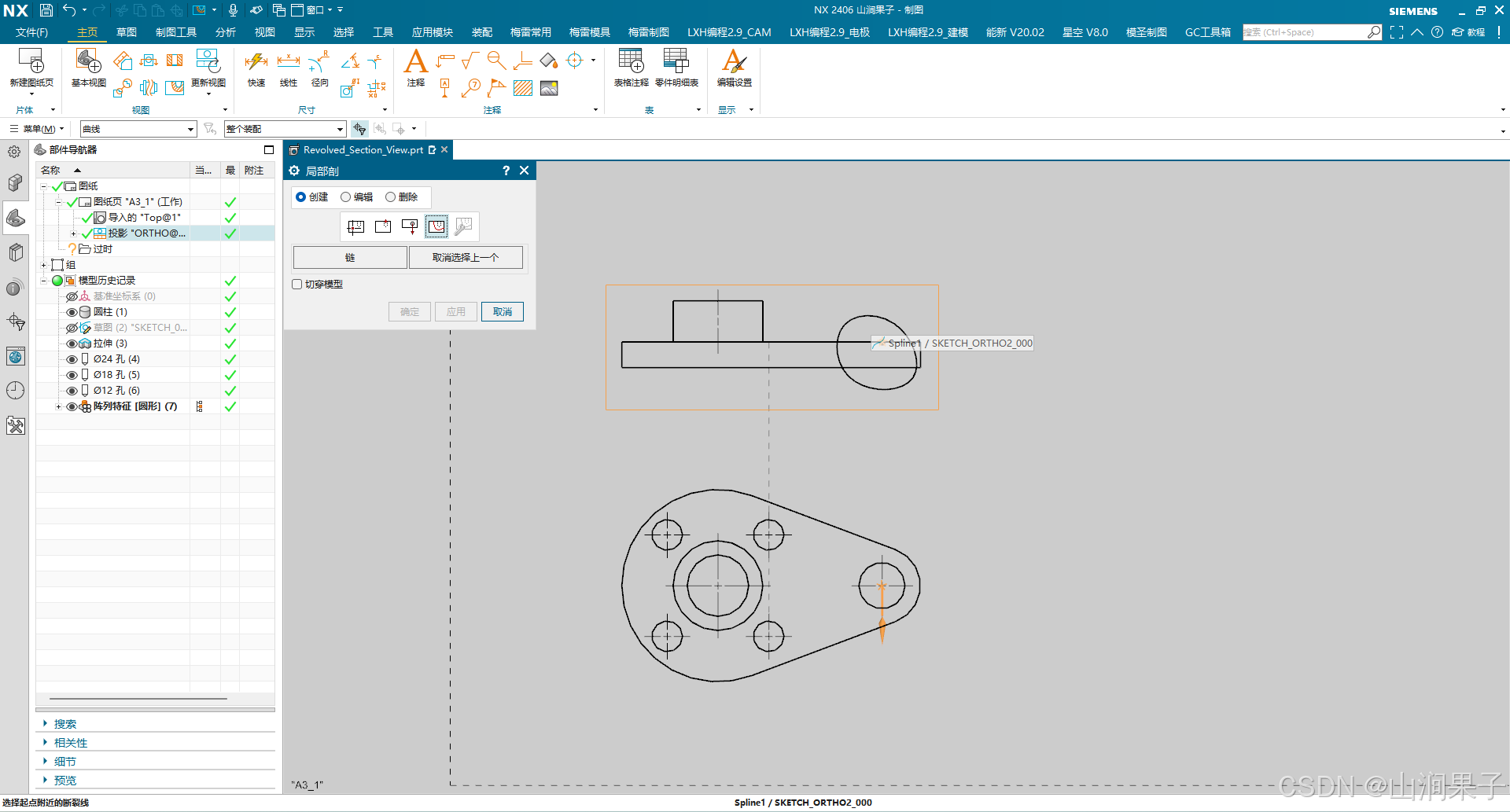

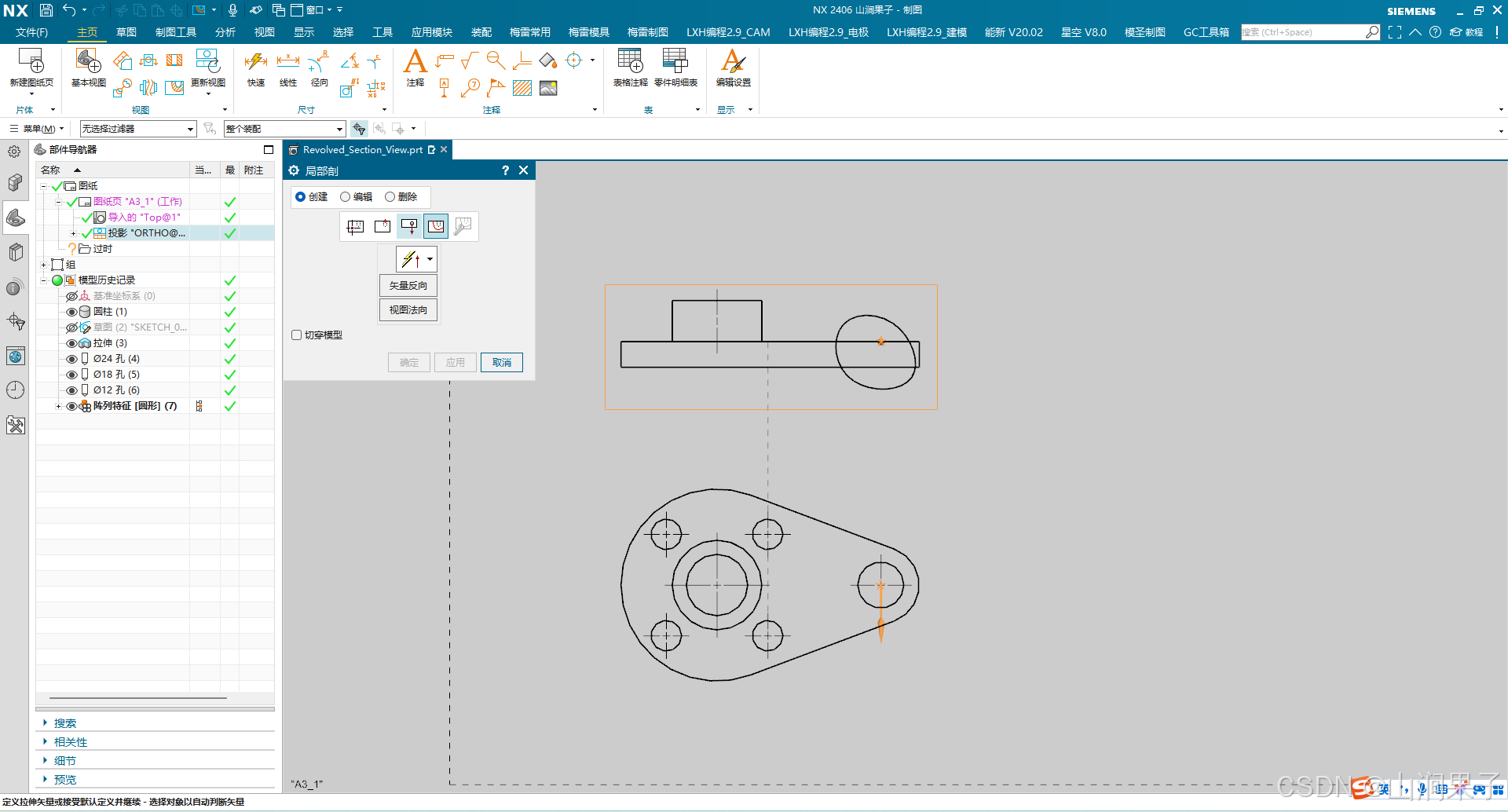

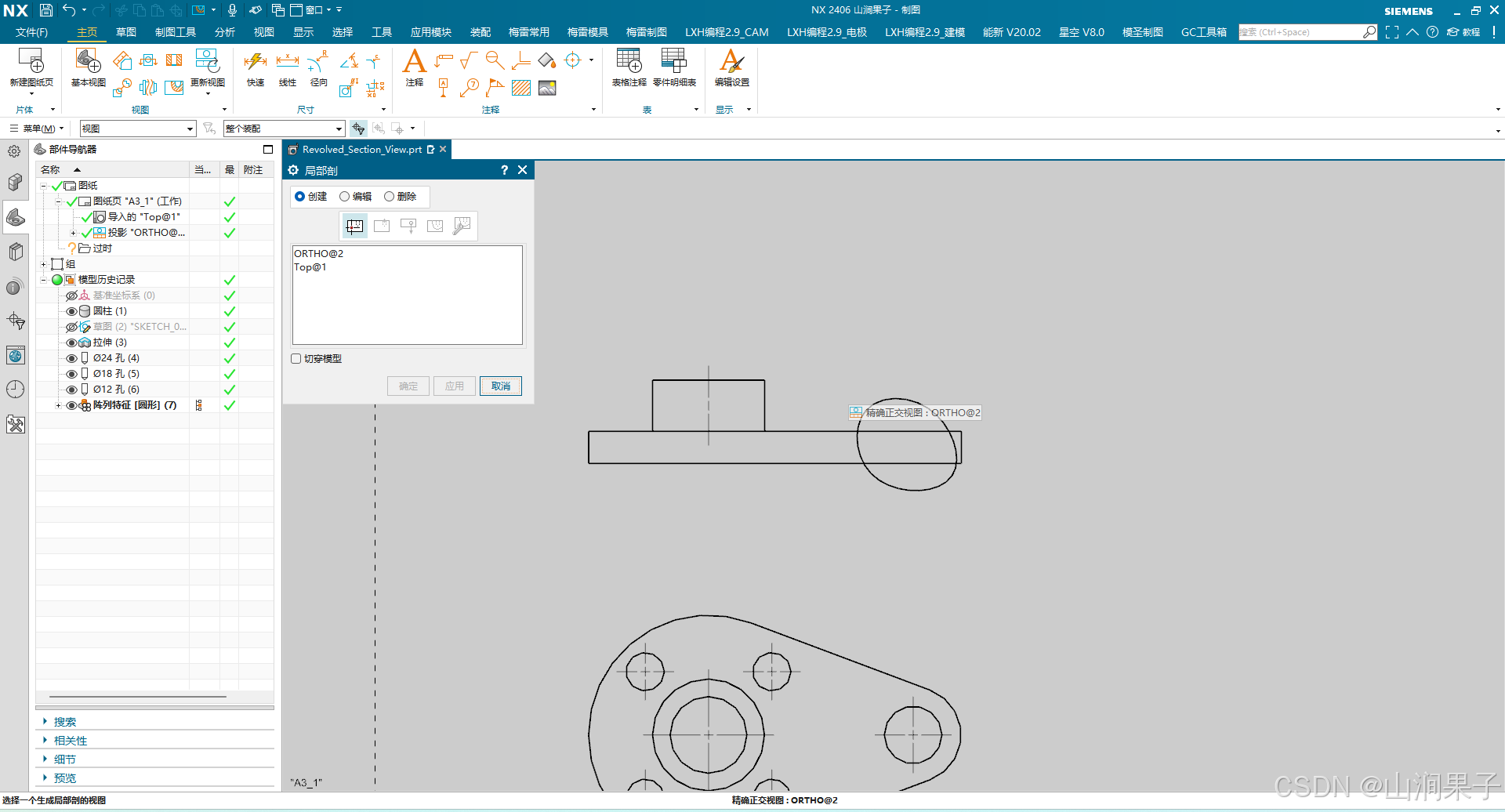

2.创建局部剖视图。在图纸工具栏上单击【局部剖视图】按钮,弹出【局部剖视图】对话框,选取父项视图后,在父项视图上指定剖切点和剖切方向,在对应的投影视图上选取局部剖视图边界曲线,确定后即完成局部剖视图的创建,如下图所示。
局部剖视图是从现有的基本视图移除一部分区域后将其剖切显示的视图。
1.活动草图视图–绘制样条曲线
2.创建局部剖视图。在图纸工具栏上单击【局部剖视图】按钮,弹出【局部剖视图】对话框,选取父项视图后,在父项视图上指定剖切点和剖切方向,在对应的投影视图上选取局部剖视图边界曲线,确定后即完成局部剖视图的创建,如下图所示。
