前言

前面几篇文章介绍了UML的一些介绍和使用的说明。如下：

超全的UML画图讲解，收藏了

非常详细的StarUML使用教程，推荐阅读！

今天以一个简单的影院管理系统中售票功能为例来一步一步完成顺序图的构建。

顺序图：是UML中能表现出一个过程中各个详细步骤的模型图，过程可以理解为一个功能的执行过程。

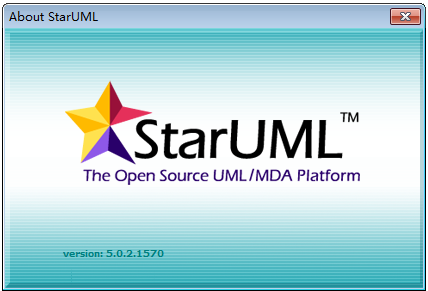

建模工具：StarUML
版本：5.0.2.1570(新版本下面也适用)

案例讲解

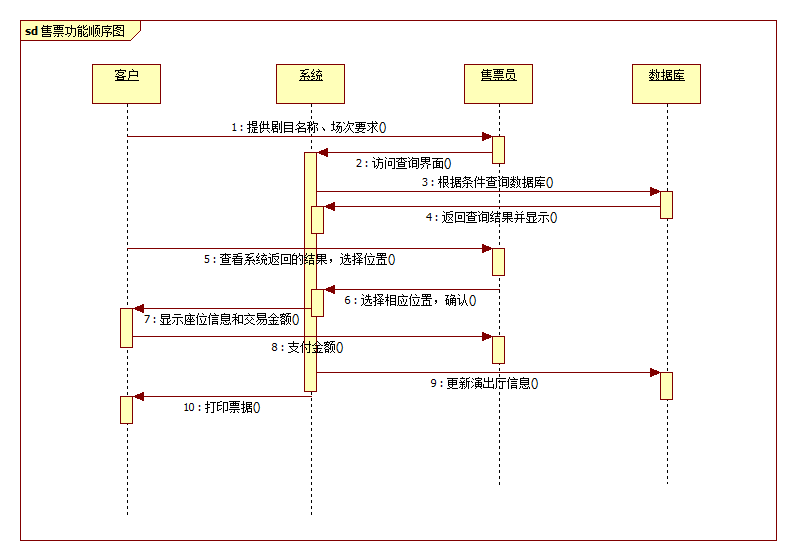

1、场景如下

(1)顾客向售票员提供剧目名称，和场次要求(时间)。
(2)售票员查询用户提供的剧目所在演出厅票务和位置信息。
(3)系统显示剧目信息和演出厅信息。
(4)顾客查看票价和演出厅所剩位置信息，并提供自己想要的位置。
(5)售票员选择位置，并确认。
(6)系统显示座位信息和交易金额。
(7)用户选择支付方式，并支付。
(8)系统更新演出厅信息，生成交易票据并将交易信息发送到外部的账务系统。
(9)系统打印票据。
(10)顾客携带票据离开。
