一、背景

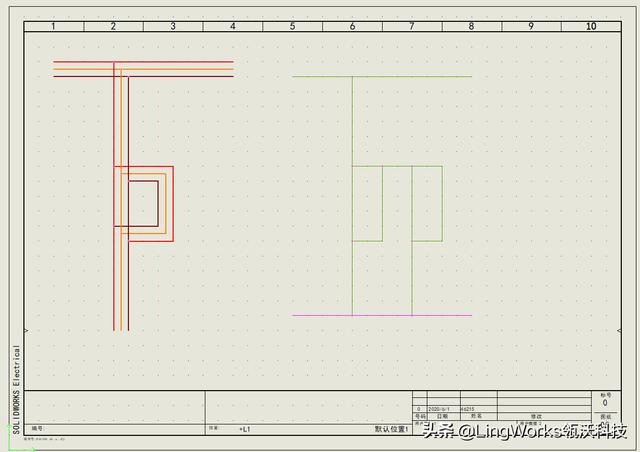

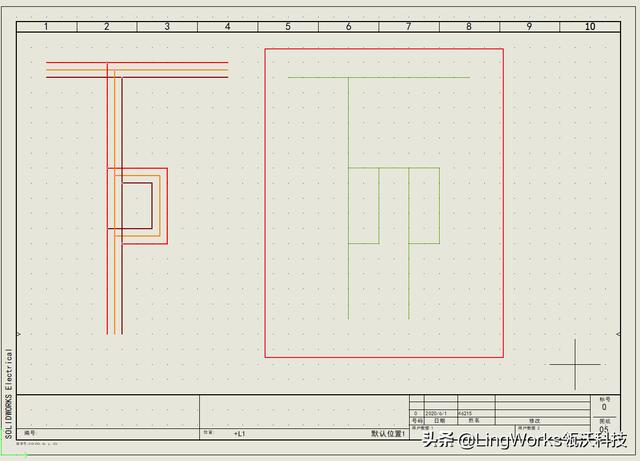

SolidWorks Electrical是一款专业的电气设计工具，图纸绘制是其最基本的功能。本文将以图 1为例，介绍导线绘制的基本操作。

图 1

二、操作

准备

打开原理图图纸，在开始绘图前，应先设置绘图参数。如图 2所示，在“浏览”选项卡下单击【参数...】命令，在弹出的“绘图参数”窗口中设置相关参数。其中最为关键的是“关闭对象捕捉”、“打开栅格捕捉”和“设置捕捉间距”(栅格间距建议设置为5)。最后单击【关闭】完成绘图参数设置。

图 2

绘制多线

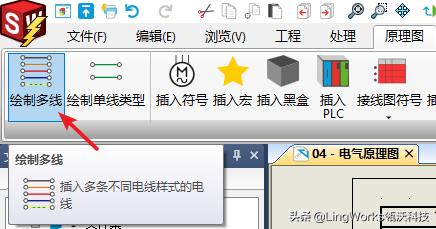

【绘制多线】可以绘制多条不同电线样式的线。通常用于绘制三相交流系统。依次单击【原理图】→【绘制多线】，打开多线绘制命令如图 3所示。

图 3

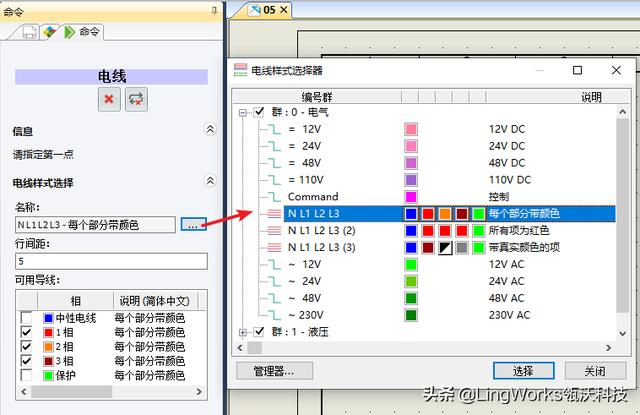

在“绘制多线”命令下，单击电线样式选择按钮，在弹出的电线样式选择器中选择其说明栏显示为“每个部分带颜色”的电线样式的线型(使用默认行间距5)，并在“可用相”中选择1、2、3相线，如图 4所示。

图 4

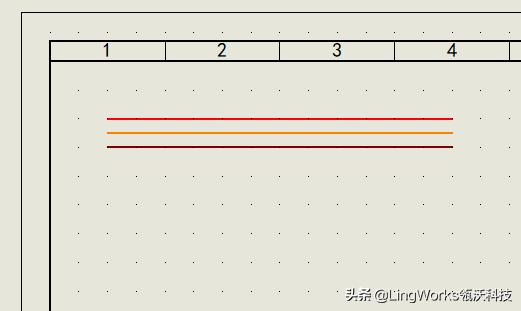

单击图纸左上方来指定多线起始点，向右移动鼠标并单击来指定终点，右键以结束当前绘制命令，如图 5所示。

图 5

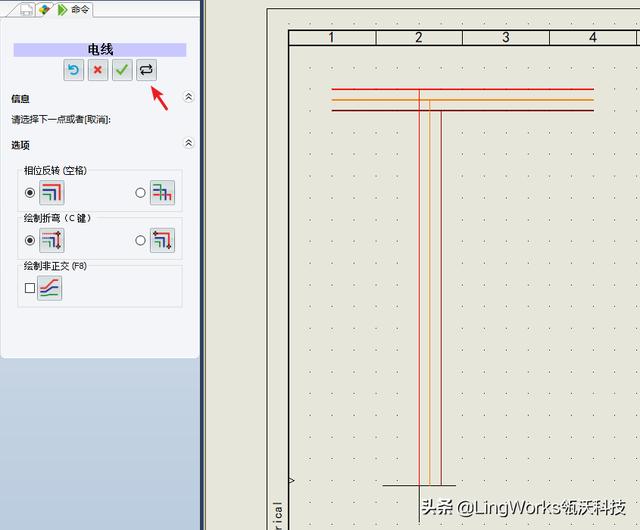

再次单击【原理图】→【绘制多线】命令，打开多线绘制命令，并打开命令重复功能，方便绘制三相分支。单击“第一相线”指定分支起点，向下移动光标单击指定终点，右键以结束当前绘制命令，如图 6所示。

图 6

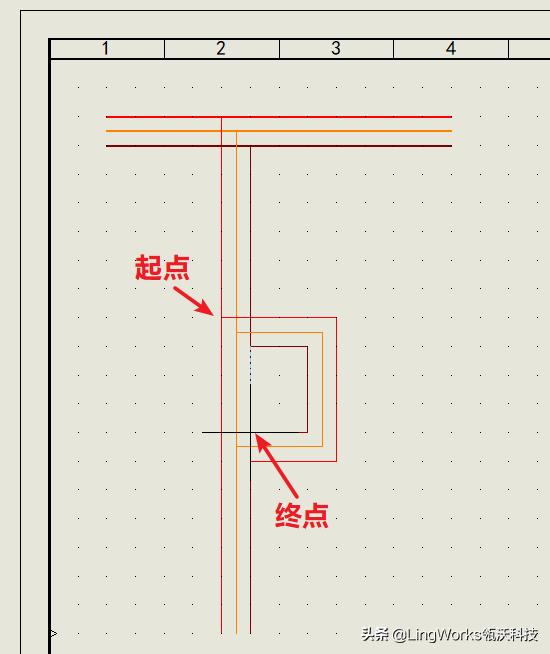

如图 7所示，绘制换相分支，单击支路“第一相线”指定起点；向右移动光标三个栅格，单击以指定第一个折弯；向下移动光标四个栅格，单击以指定第二个折弯；向左移动光标两个栅格，单击指定终点，右键完成换相分支绘制。

图 7

操作要点：绘制多线时由多线的第一根和最后一根分别引出的多线，相序是相反的。

绘制单线

【绘制单线类型】用于绘制一种电线样式的线，可以等间距绘制多条，通常用于绘制直流系统或单相交流系统。

依次单击【原理图】→【绘制单线类型】，打开单线绘制命令如图 8所示。

图 8

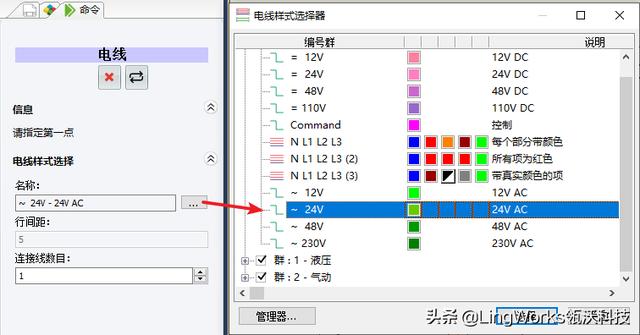

如图 9所示，单击电线样式选择按钮，在弹出的电线样式选择器中选择说明为“24V AC”的电线样式，单击选择。使用默认行间距5，并在可用相中选择1、2、3相线。

图 9

与【绘制多线】方法相同，单击图纸用于指定起点或拐点，右键结束当前操作。使用“~ 24V”电线样式绘制如图 10所示控制回路。

图 10

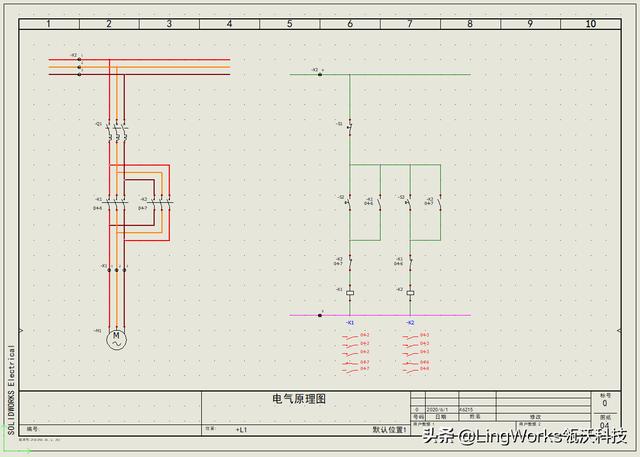

单击电线样式选择按钮，将电线样式切换为“Command”，绘制控制回路下母线，完成图纸导线绘制如图 11所示。

图 11

三、总结

本文分步介绍了“原理图图纸”导线绘制的基本操作，它将是您踏入SolidWorks Electrical的基础。
