 倒顺开关控制的单相电动机双电容正反转讲解

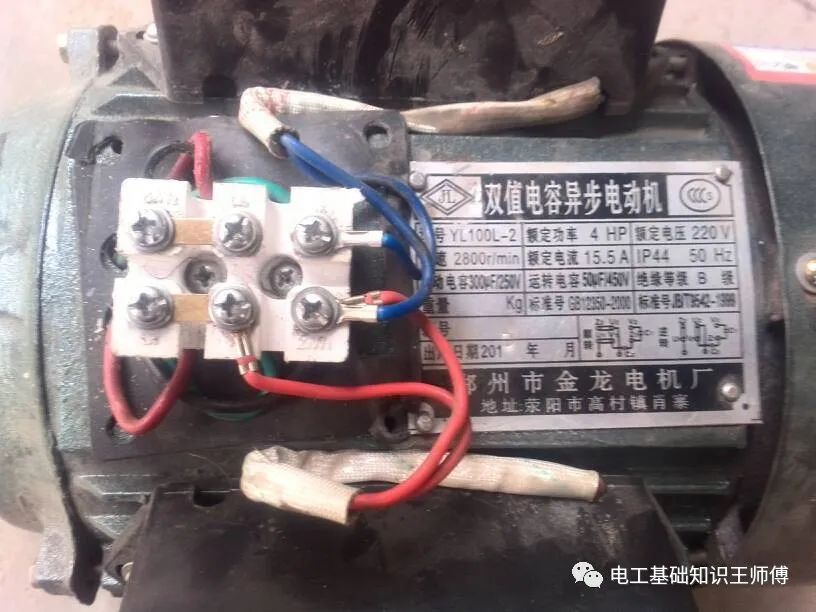

一般500W以下用单电容，750W以上用双电容。常见的2种：正交L型接线单相双电容电机和单相Y型接线双电容电机，内部绕组虽然不同，但是接线的原理是类似的。我们以L型接线为例，首先看一下电路图。

2个绕组构成L型，一个主绕组一个副绕组。2个电容并联，一个启动电容一个运行电容，启动电容串联一个离心开关。这2个电容怎么区分呢？

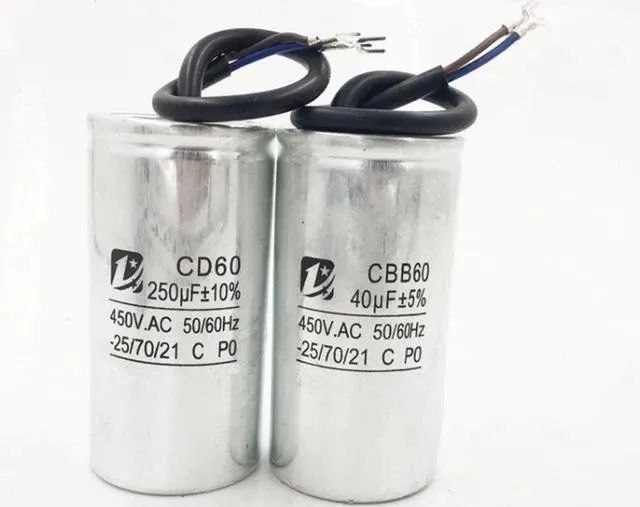

电容

这2个都是无极性电容，CBB60为运行电容，容量小一些，CD60为启动电容，容量稍微大一些

正转接法：用连接片把Z2和U2短接，U1和V1短接

反转接法：用连接片把Z2和U1短接，U2和V1短接

连接片一个是横着连一个是竖着连。

220V单相双电容电动机有一个启动电容和一个运行电容。容量较大的是启动电容，容量较小的是运行电容。电动机启动后离心开关将启动电容从电路中断开。

如果缺少启动
