引言:
角度头是在数控加工中心上应用的一种附件头,机床安上角度头后,刀具旋转中心线可以与主轴旋转中心线成角度加工工件。使用角度头,无需改变机床结构,就可以增大其加工范围和适应性,使一些用传统方法难以完成的加工得以实现。特别是一些圆孔,型腔内进行钻孔、铣槽、铣凸台时,角度头是必不可少的工具。但使用角度头时,角度头加工中的后置处理空间坐标变换和非线性误差控制一直是行业难题,本次推文主要向大家介绍如何使用SolidCAM灵活的运动角度头。
1SolidCAM常规三轴角度头应用

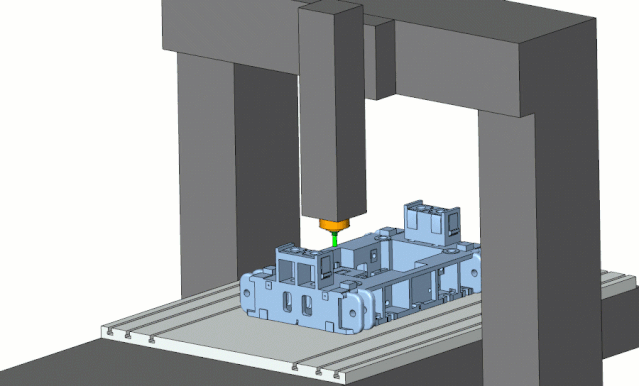

在三轴机床上安装角度头,一般主要应用于大型工件固定困难,而且又只是需要简单加工时很适合使用角度头。典型的应用就是覆盖件模具结构件在加工侧销时,一般都是使用角度头完成此类特征的加工。如下图所示:
在SolidCAM中,在具备支持角度头程序输出的后处理中,可使用切换“机床联动组合”自由切换是使用主轴刀具还是使用角度头刀具编程,并且在角度头程序处理中,可使用圆弧输出,钻孔循环等代码,而非简单的线性输出。简化程序代码、降低程序体积、增加程序可读性。并可解决线性输出无法使用攻丝循环等问题。
2SolidCAM五轴角度头应用
上面提到的三轴角度头的应用场景中,一般双摆头的五
