Revit软件在绘制管道时，管道弯头是自动添加的，弯头的直径会根据管道的直径自动匹配，但有时会出现弯头不能自动匹配管道直径。出现这种情况通常是Revit找不到定义弯头直径的外部数据文件“Elbow-Generic.csv”,这时需要检查该文件是否被损坏或Revit的搜索该文件的路径出现错误，以致无法找到该文件。该路径存放在Revit.ini文件里，Revitini 存放的位置在“%APPDATA%\AutodeskRevit\”，打开此文件夹的方法如下:

(1)点击Windows的资源管理器文件夹栏;

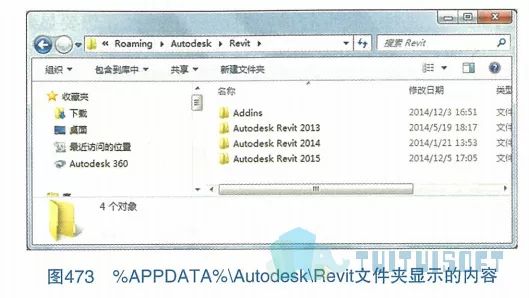

(2)输入: %APPDATA%\Autodesk\Revit,将显示当前你的电脑安装的所有Revit的版本(见图473);

(3)打开相应的Revit版本文件夹，即可找到Revit.ini文件;(4)用Windows的“记事本”打开Revit.ini;

(5) 检查Revit.ini 文件中的LookupTableLocation参数定义的路径(通常为C:\ProgramData\Autodesk\RVT 2014Lookup Tables\)与实际是否-致，并检查该文件夹里的Elbow-Generic.csv文件是否存在或能正常打开。

如果经过上述的修正，重新启动Revit就可修复该问题。其实除了，上述管件弯头以外，所有Revit的“管件”和“管路附件”族当公称直径变化时，其他参数也随之变化，以驱动族的形状作相应的改变，这是Revit利用其独特的“查找表格”功能来实现的，由于这些“管件”和“管路附件”形状各异，其族参数也不尽相同，所以对应的数据文件也很多，为此，Revit 把需要进行“查找表格”时的数据文件都集中存放在Revit.ini文件中的LookupTableLocation参数指定的文件夹内。
