【BIM入门实战】Revit 图元分类有哪三种？Revit图元分类图文详解

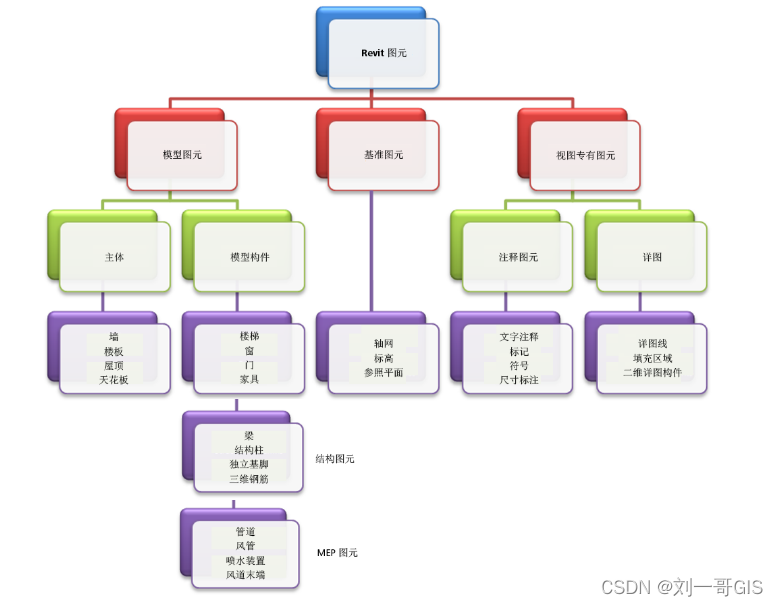

Revit在项目中使用3种类型的图元：模型图元、基准图元和视图专有图元。

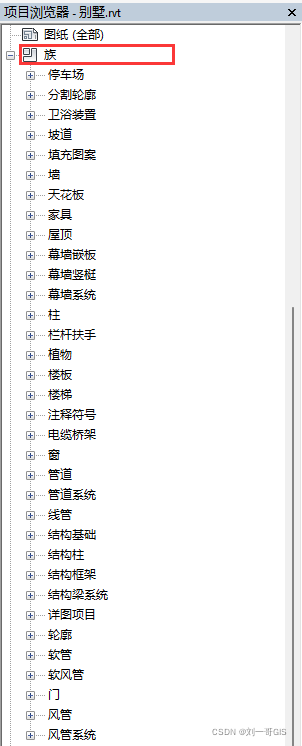

Revit中的图元也称为族。族包含图元的几何定义和图元所使用的参数。图元的每个实例都由族定义和控制。

1. 模型图元

模型图元表示建筑的实际三维几何图形，包括如下：墙、窗、门和屋顶，结构墙、楼板、坡道,水槽、锅炉、风管、喷水装置和配电盘等。

模型图元有2种类型：

• 主体（或主体图元）通常在构造场地在位构建。

• 模型构件是建筑模型中其他所有类型的图元。

2. 基准图元

基准图元可帮助定义项目上下文，例如：轴网、标高和参照平面都是基准图元。
