梁钢筋平法详细讲解

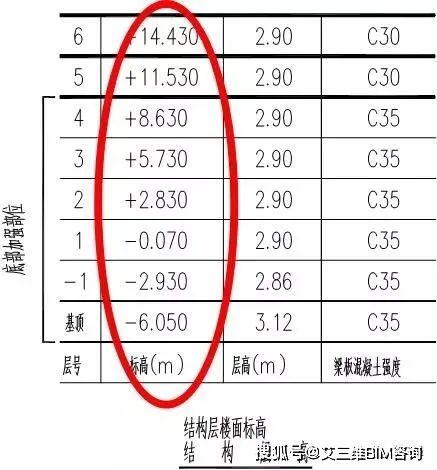

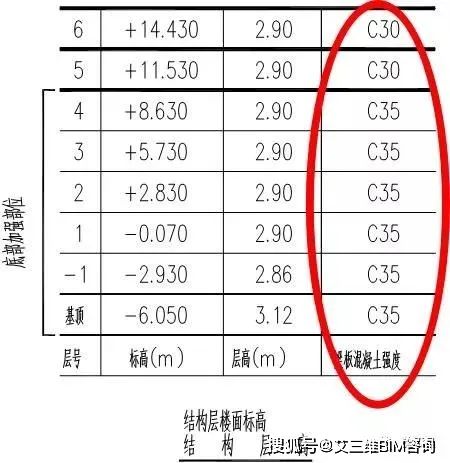

梁混凝土强度，结构层高表中说明

梁标高，结构层高表中说明

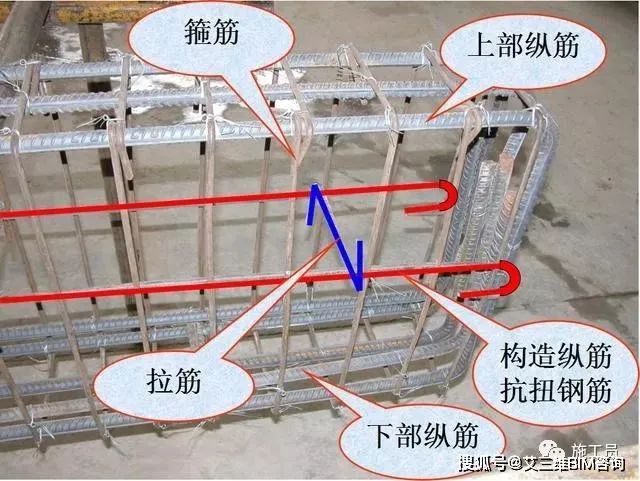

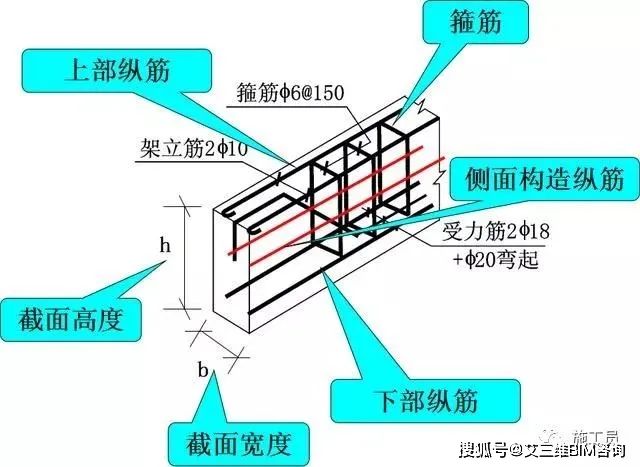

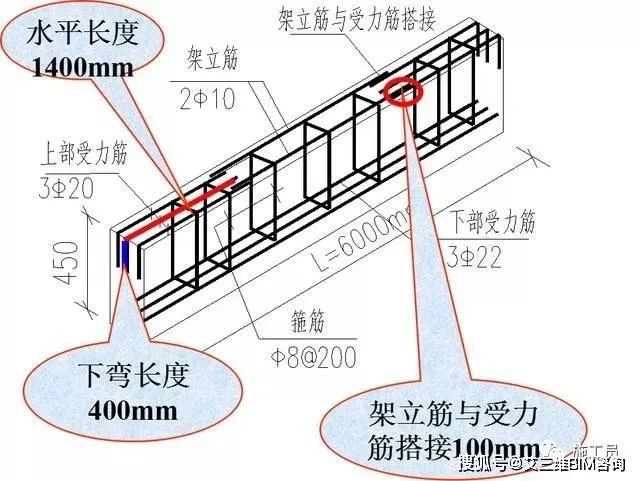

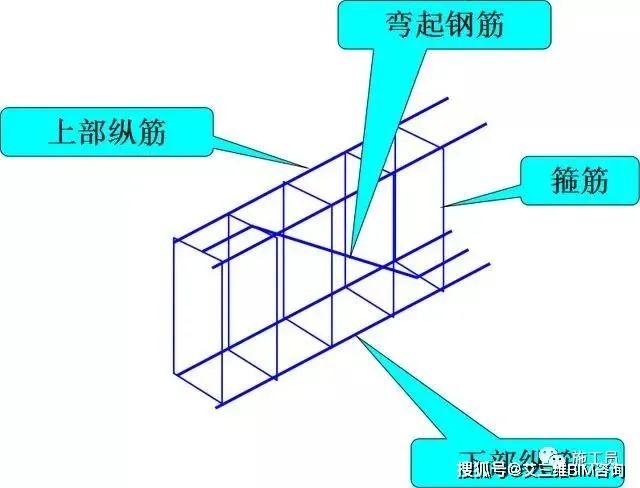

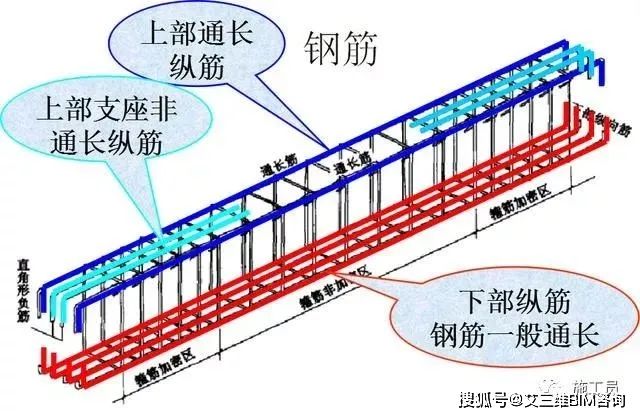

梁钢筋示意 梁钢筋分类

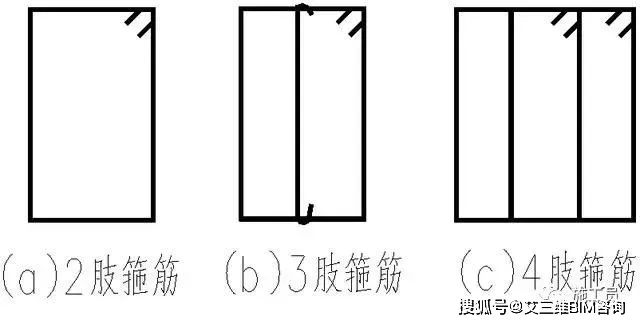

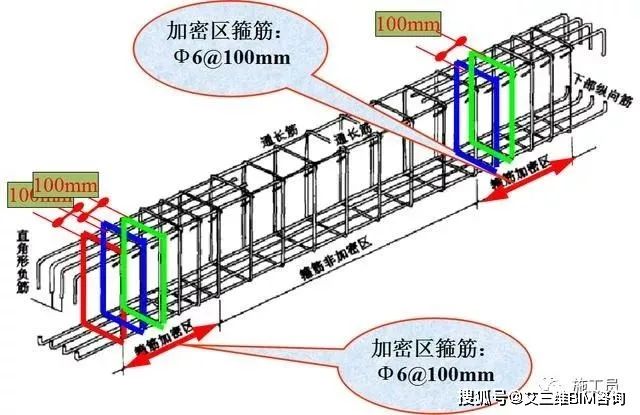

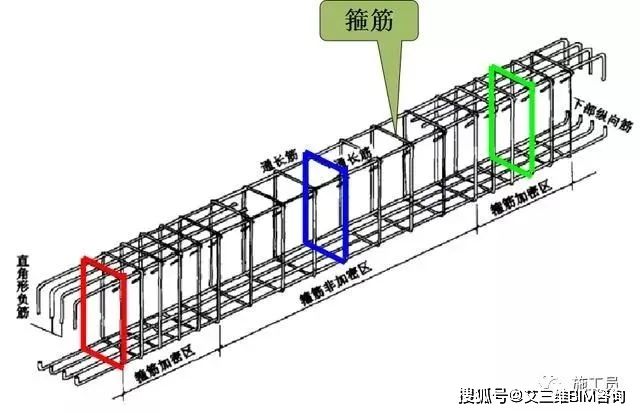

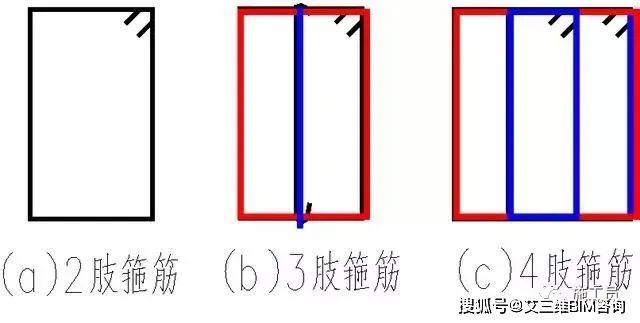

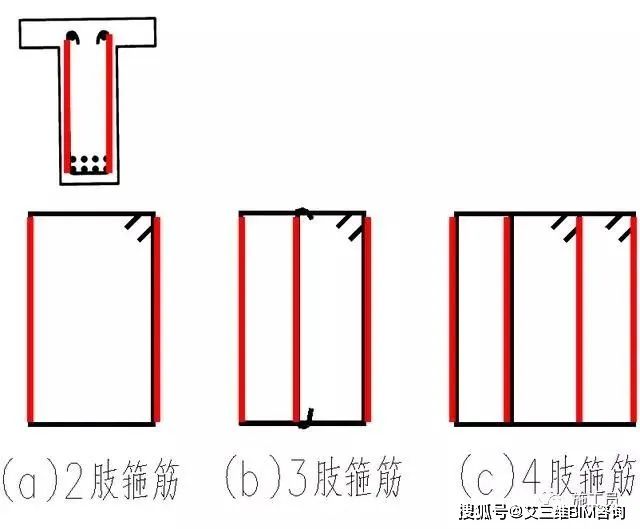

箍筋类型图

各部位钢筋

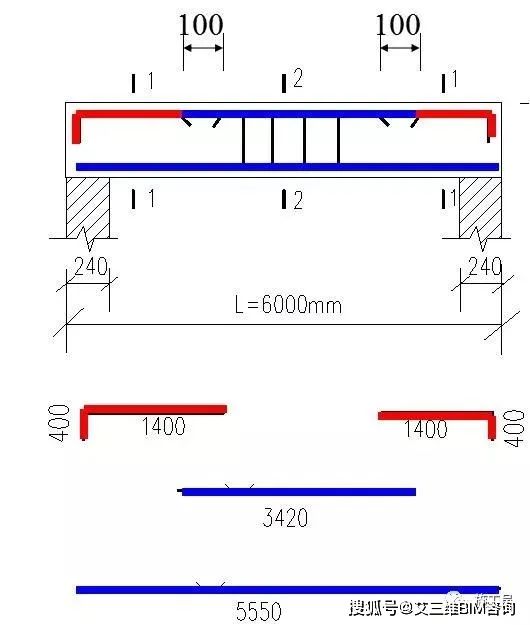

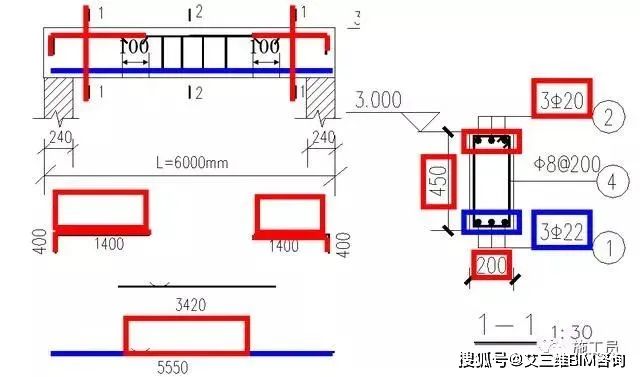

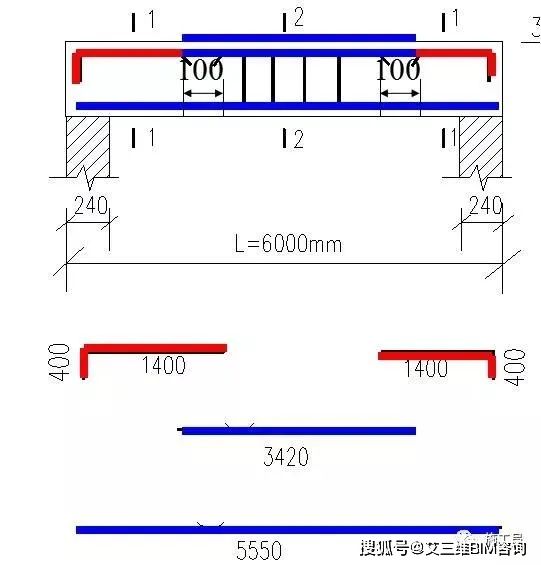

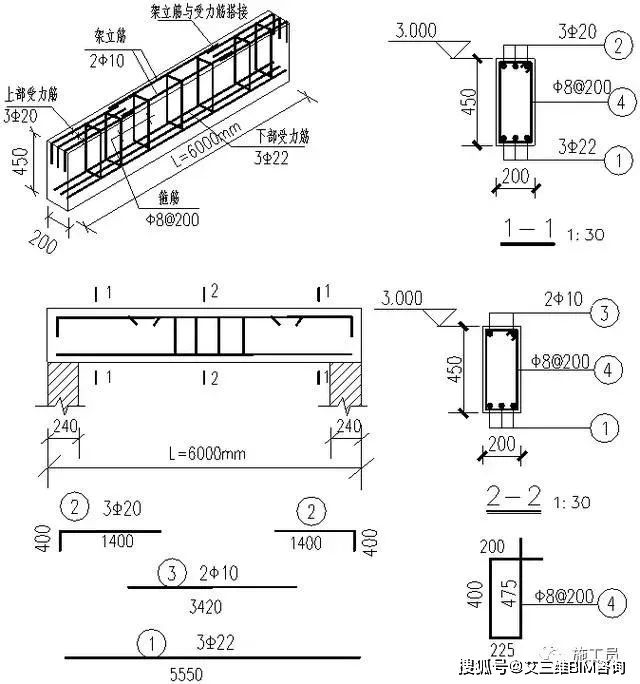

配筋图表达梁断面形状、尺寸和标高，钢筋的位置、直径、形状和数量等，它包括立面图、断面图和钢筋详图三部分。 (1)立面图表达梁的长度、立面形状和钢筋位置；

(2)钢筋详图按由上而下的顺序用同一比例把钢筋画在梁立面图的下方，钢筋比较简单时可以不画钢筋详图；

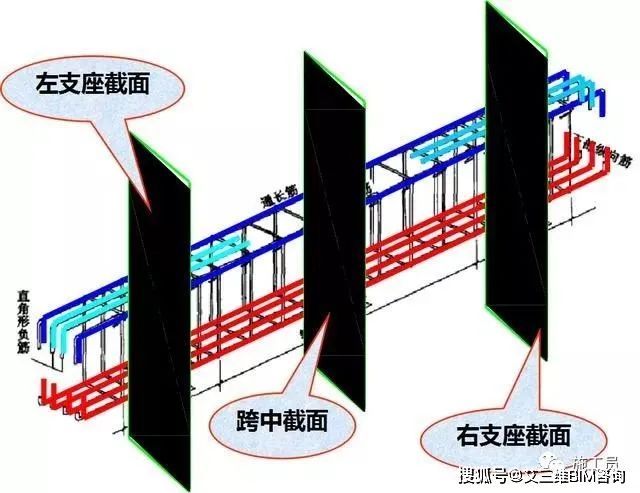

(3)断面图一般表达三个位置的配筋：两个梁端截面和一个跨中截面，每个截面表达梁上部纵筋、下部纵筋、中部纵筋(腰筋或抗扭钢筋)、箍筋，钢筋使用阿拉伯数字编号，相同的钢筋编一个号。

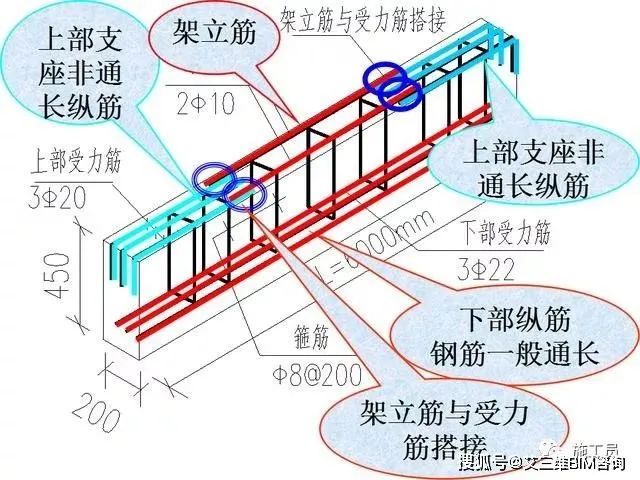

梁钢筋的搭接

钢筋混凝土梁采用平法表达有两种方式：平面注写方式、截面注写方式

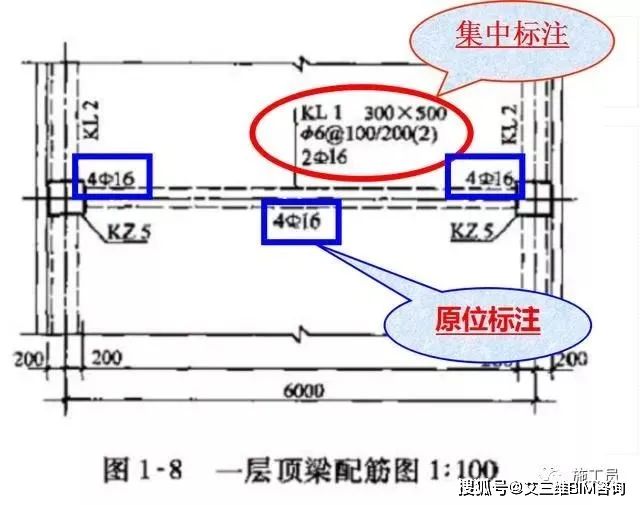

1．平面注写方式 平面注写方式是在梁的分层平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值来表达梁平法施工图；平面注写包括集中标注和原位标注两部分内容。

当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用 (1)集中标注，集中标注表达梁的通用数值，包括五项必注值及一项选注值 1)梁编号 2)梁截面尺寸b×h(宽×高) 3)梁箍筋 4)梁上部通长筋或架立筋 ；梁下部通长筋 5)梁侧面纵向构造钢筋或受扭钢筋 6)梁顶面标高高差

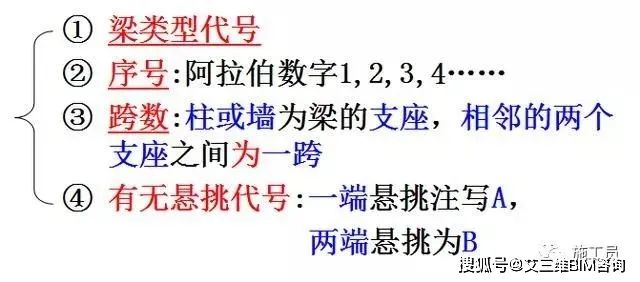

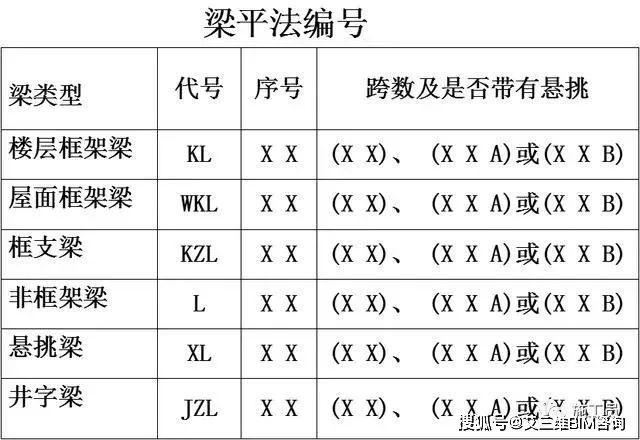

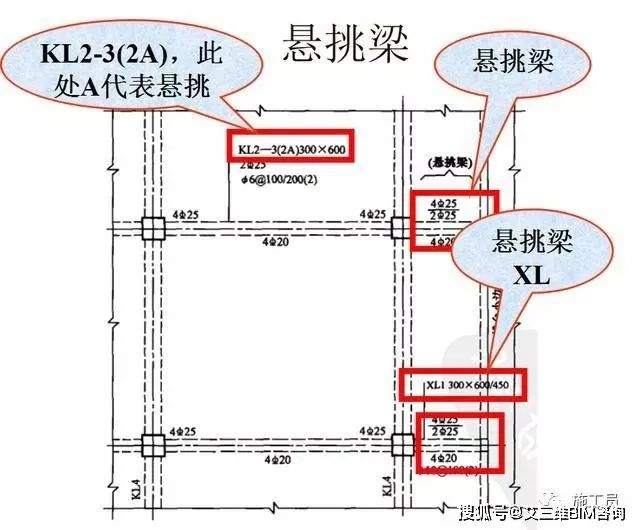

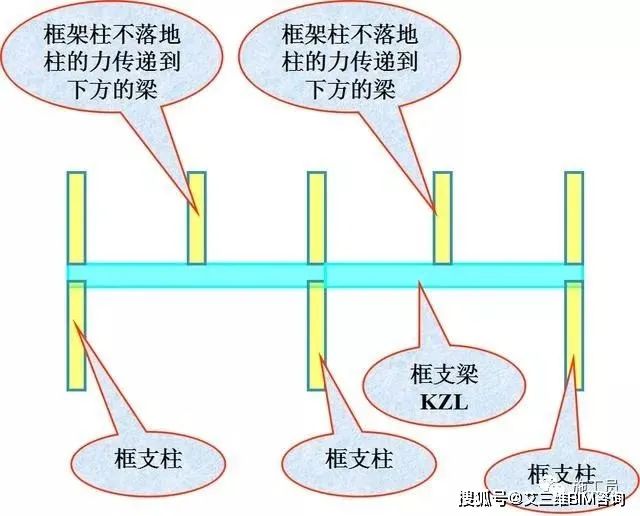

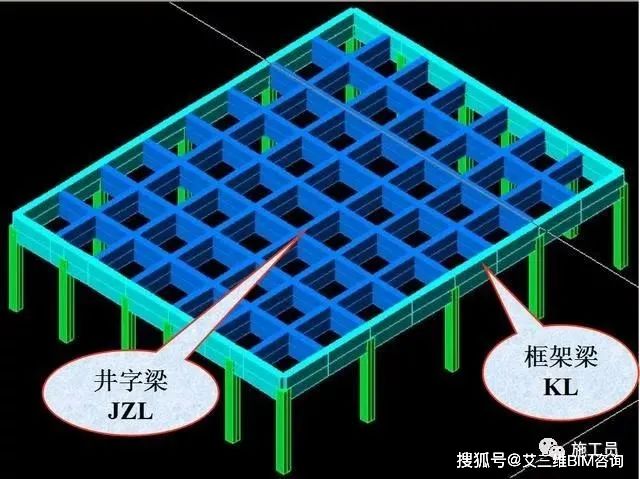

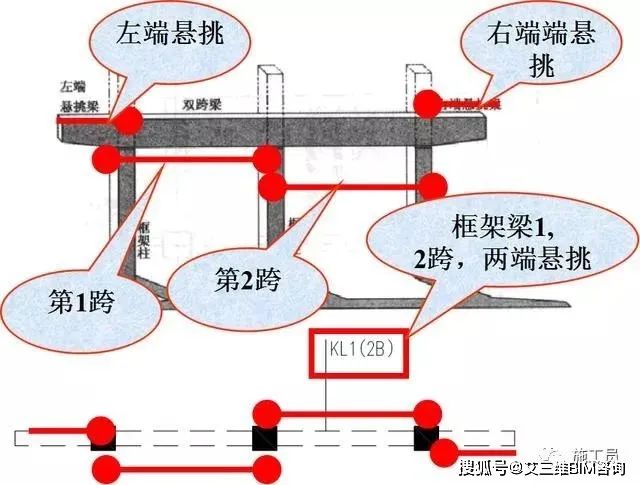

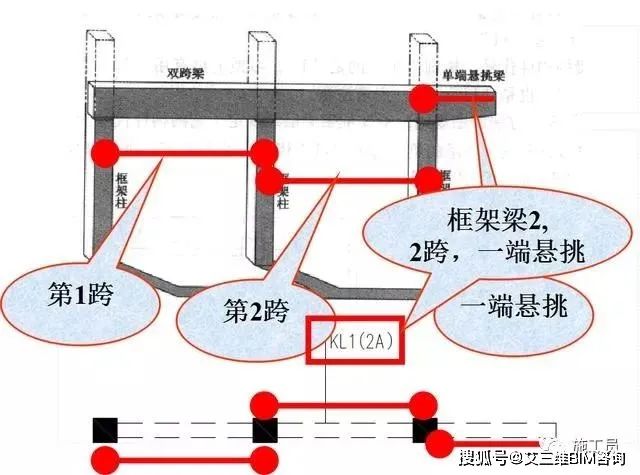

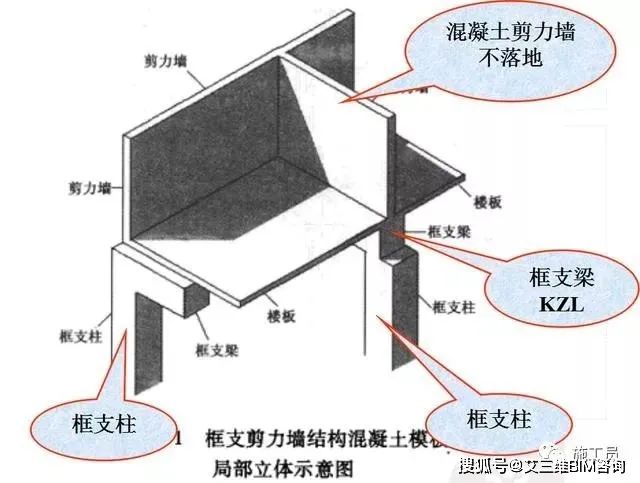

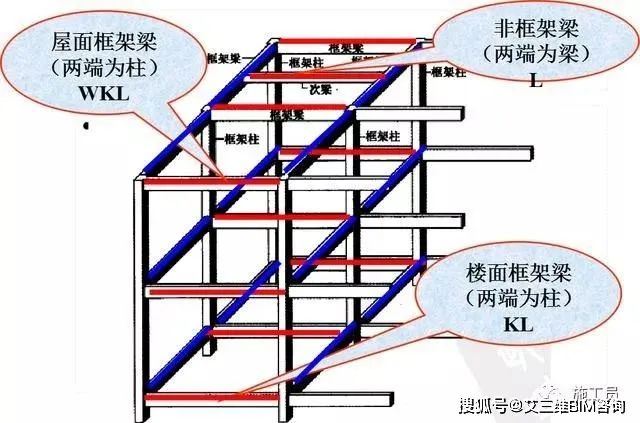

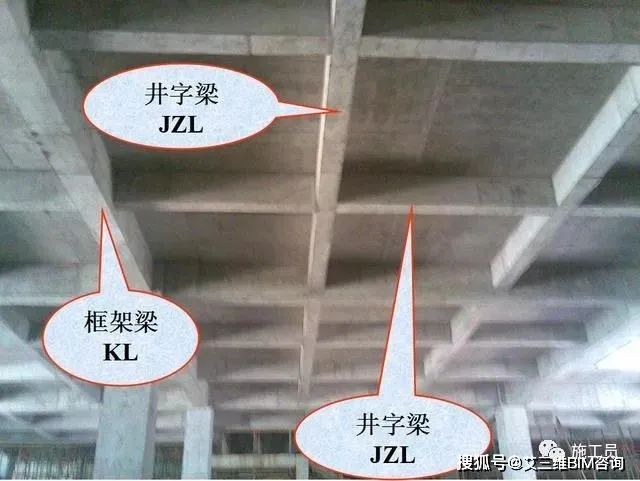

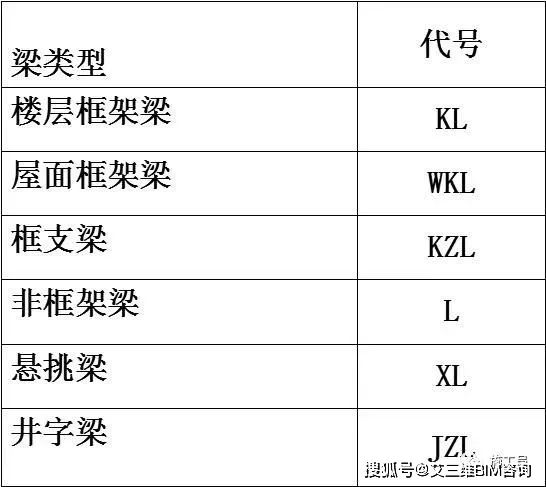

梁编号的代号

1.编号

阿拉伯数字1,2,3,4…… 例如：KL1,KL2,KL100 层号-序号 例如： KL2-1 表示第二层编号为1的框架梁 KL3,4-2 表示第2层和第3层编号为2的框架梁 KL0-10 表示地下室层编号为10的框架梁

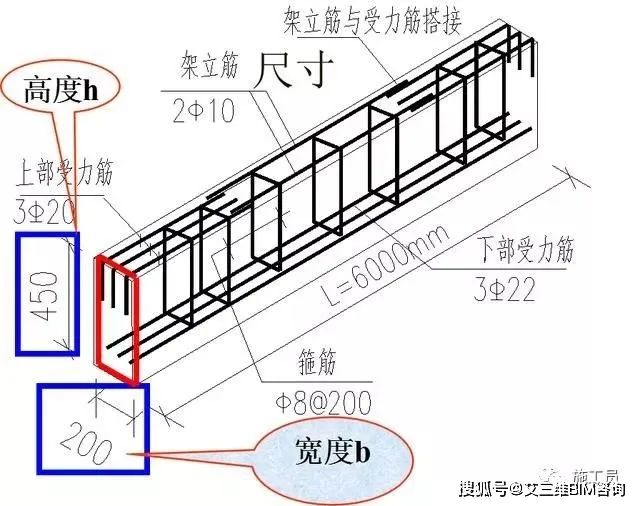

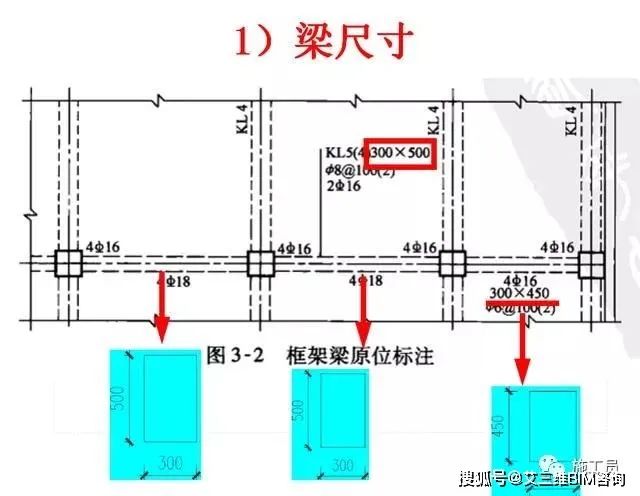

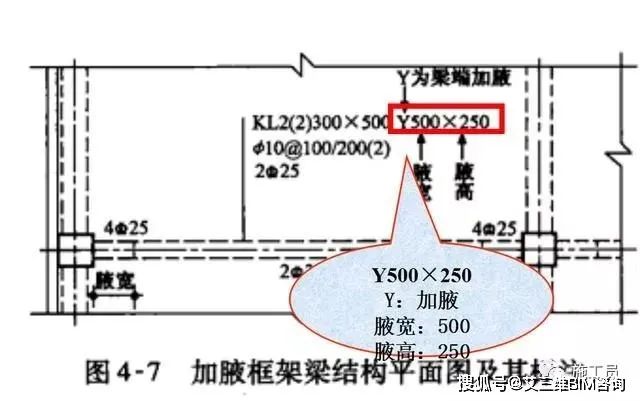

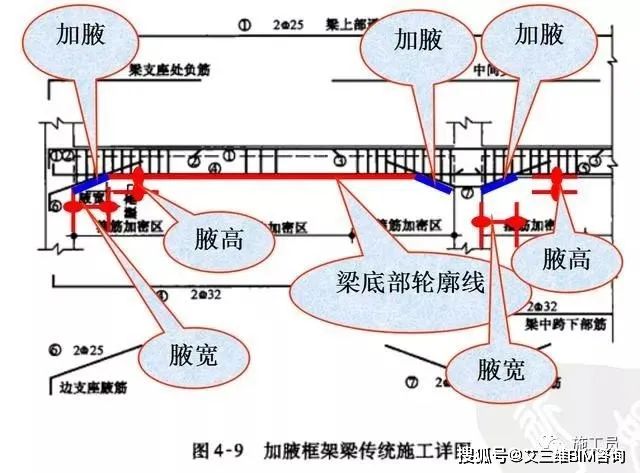

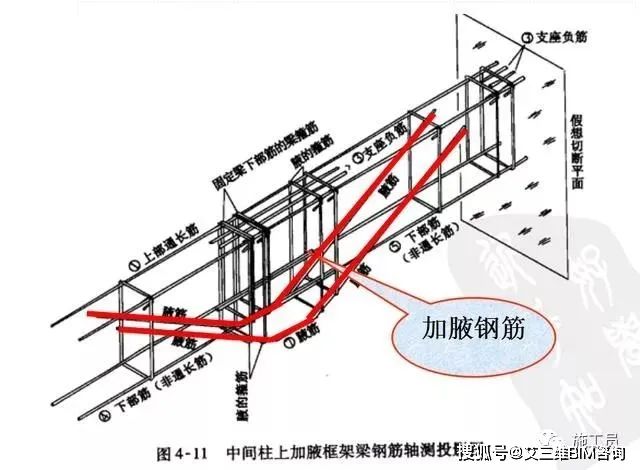

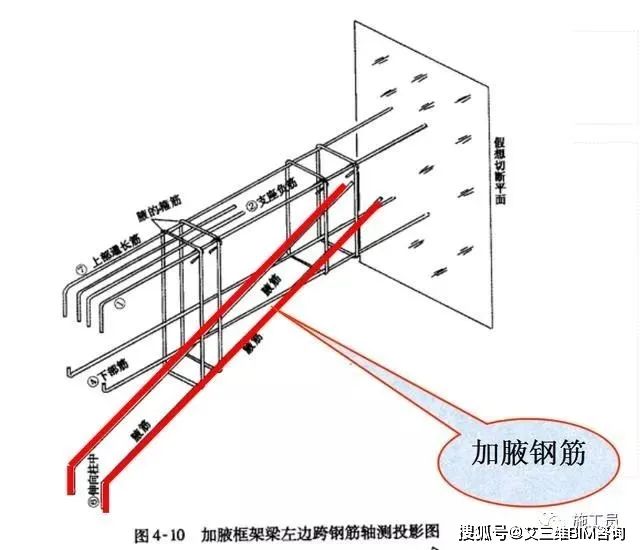

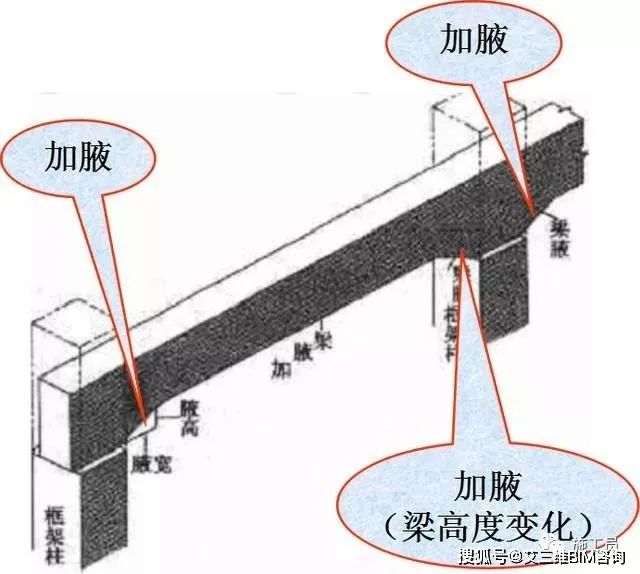

2)梁截面尺寸b×h(宽×高)

一般梁均采用矩形断面，此部分写出矩形截面的宽度b×矩形截面高度h

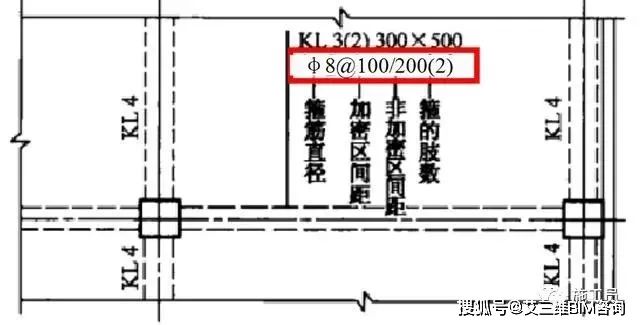

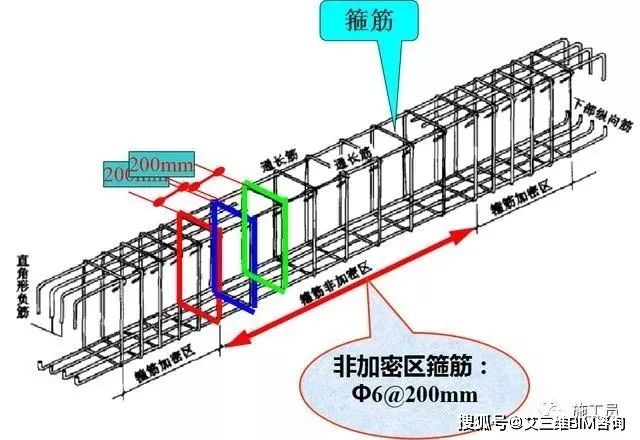

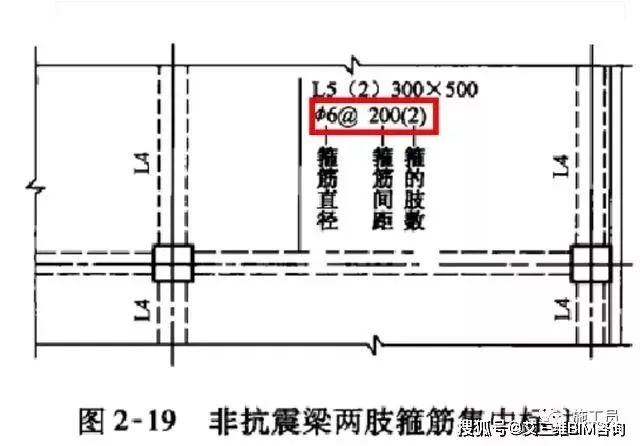

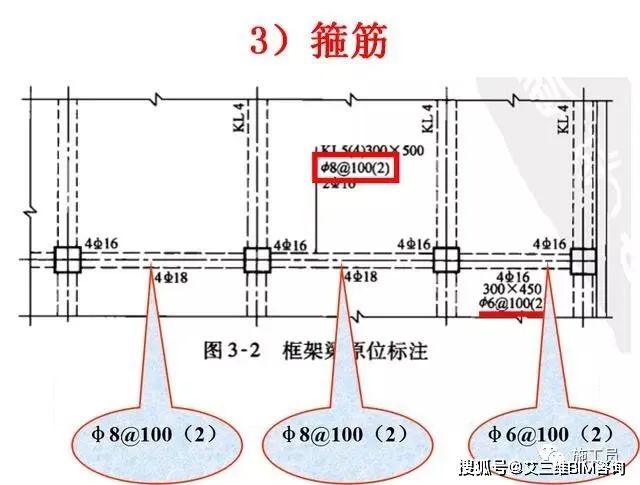

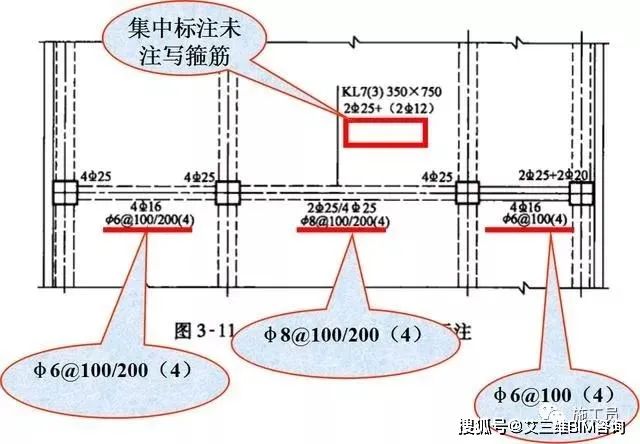

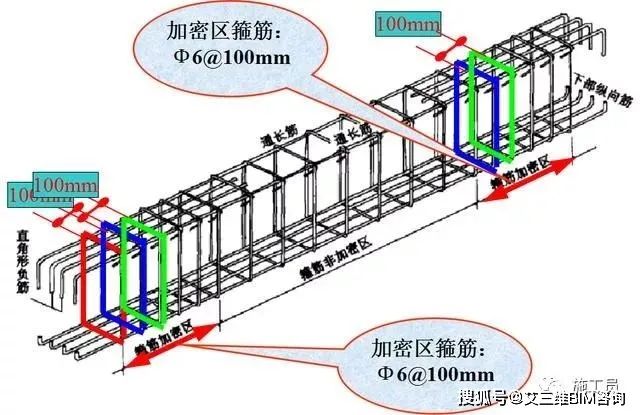

3)梁箍筋

箍筋级别：

直径：6,8,10,12… 加密区与非加密区间距 肢数

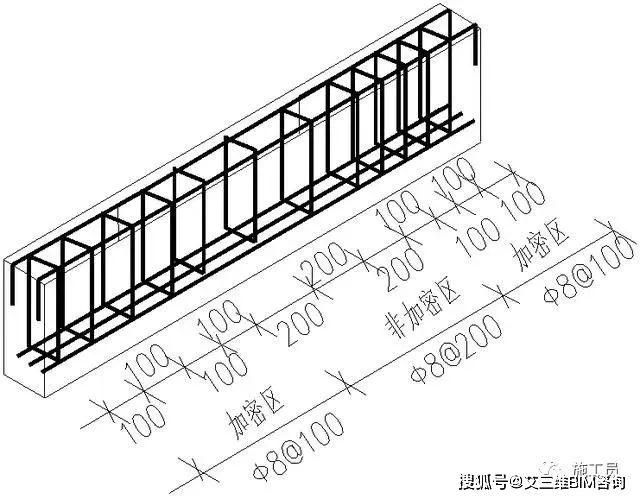

(1)加密区和非加密区箍筋间距不一样，用斜线“/” 分开， “/”前为加密区间距， “/”后为非加密区间距，加密区和非加密区箍筋间距一样，不需要用斜线“/” 分开

(2)加密区和非加密区箍筋肢数一样，肢数注写一次，写在括号内； 如果不一致分别注写在括号内

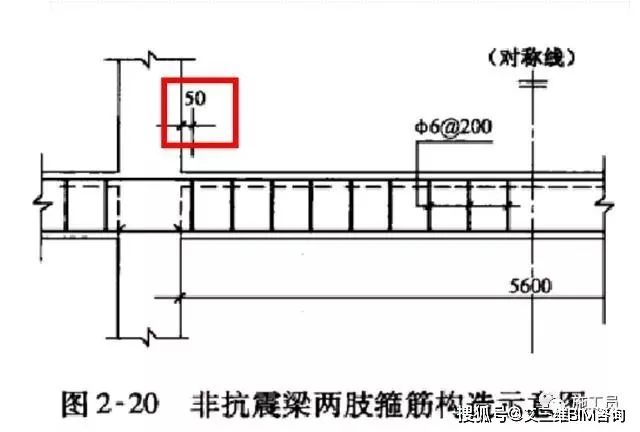

(3) 非框架梁、悬挑梁、非抗震梁采用不同箍筋间距和肢数，用斜线“/” 分开；先写支座端部箍筋，后写跨中钢箍筋

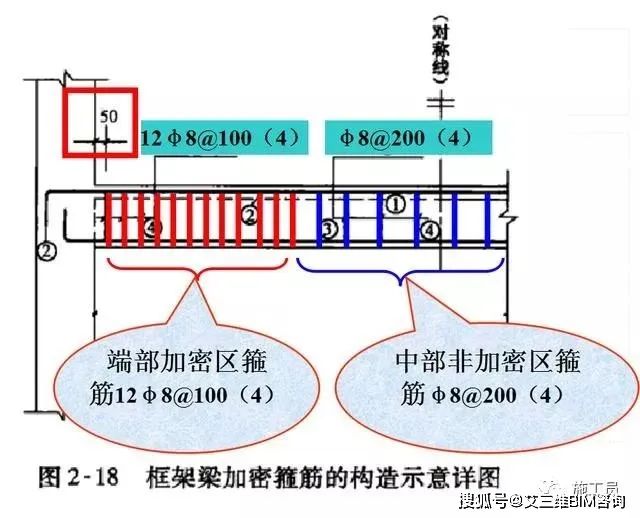

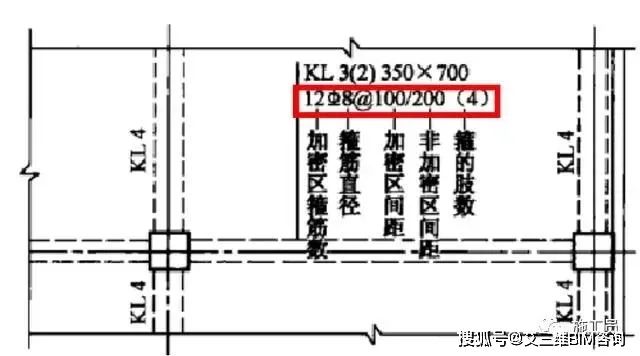

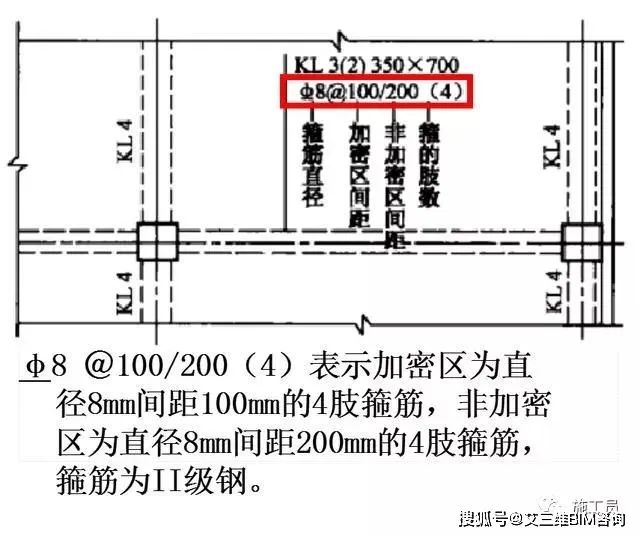

12φ8＠100/200(4)表示 梁两端加密区各有12根直径8mm间距100mm的4肢箍筋；非加密区为直径8mm间距200mm的4肢箍筋，非加密区箍筋根数根据间距和梁剩余部分长度计算。

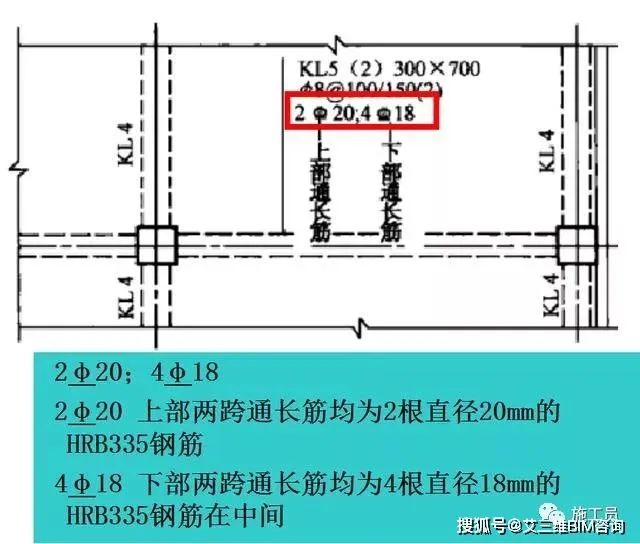

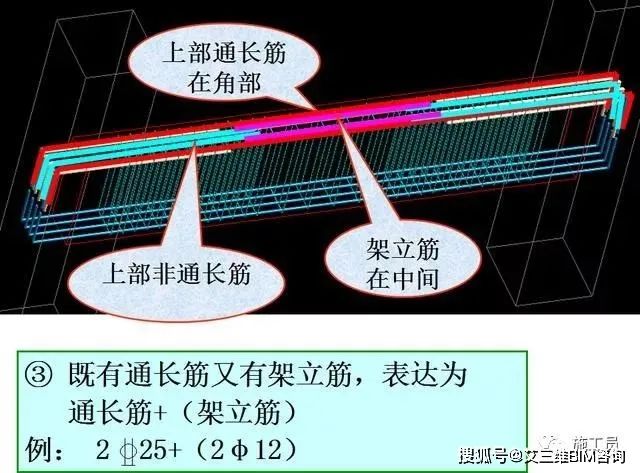

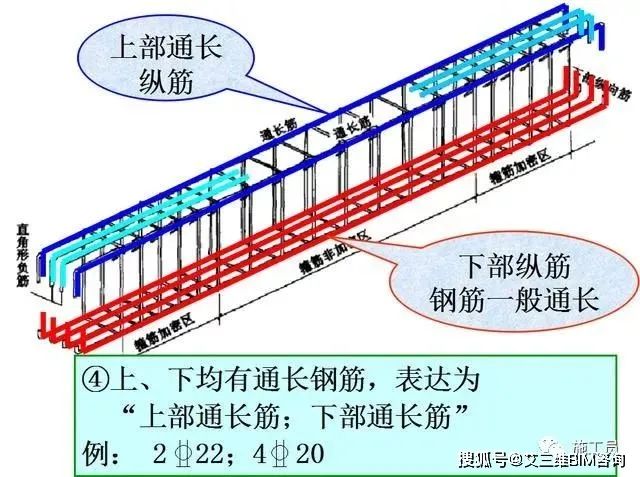

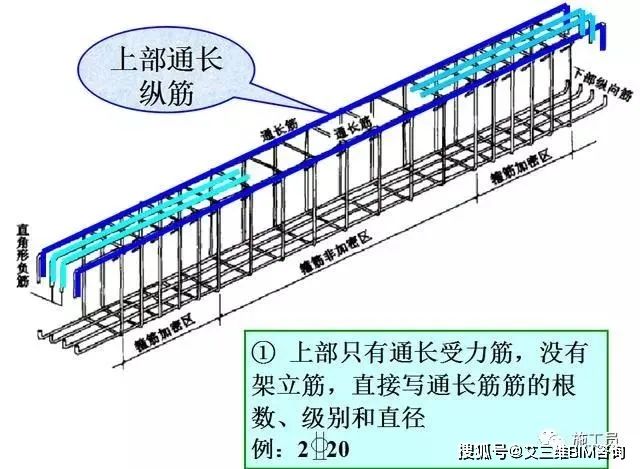

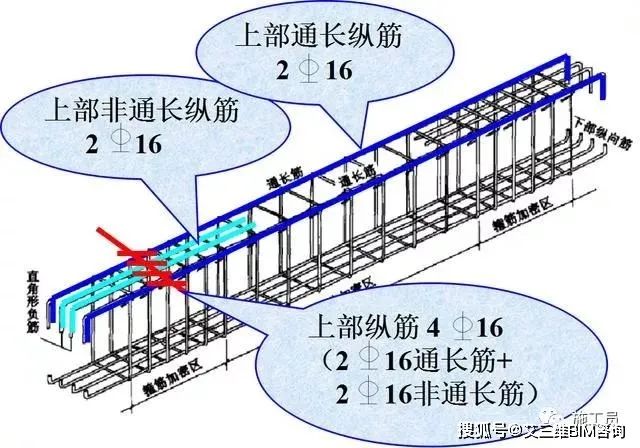

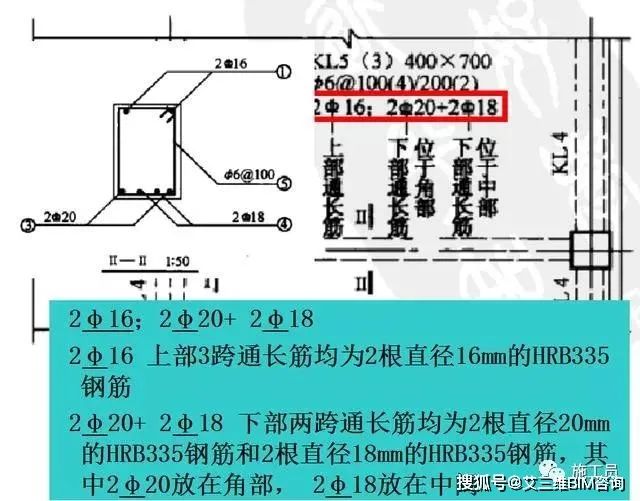

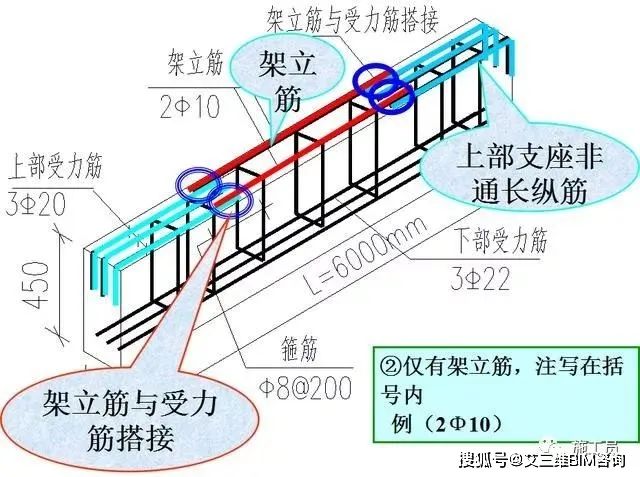

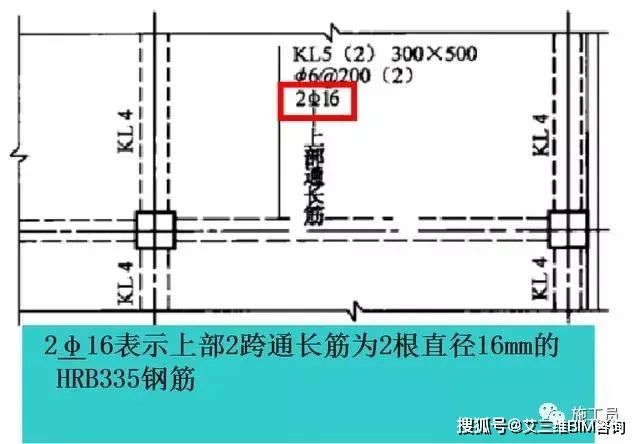

4)梁上部通长筋或架立筋

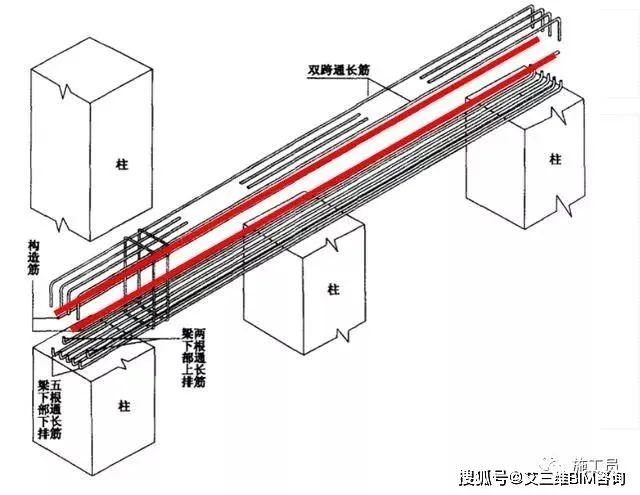

通长筋指梁上部受力筋沿梁的长度方向不截断架立筋的作用是和箍筋绑扎在一起形成钢筋骨架。

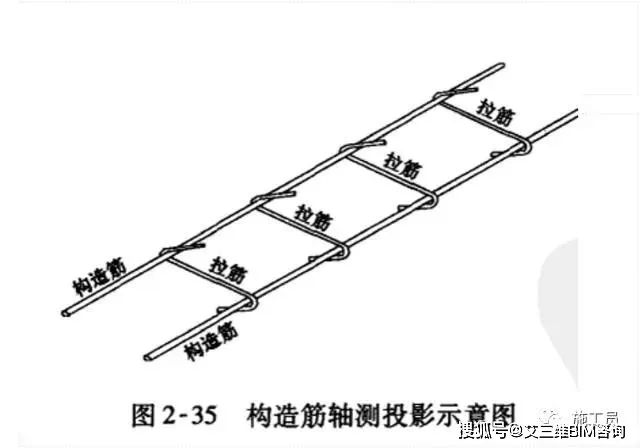

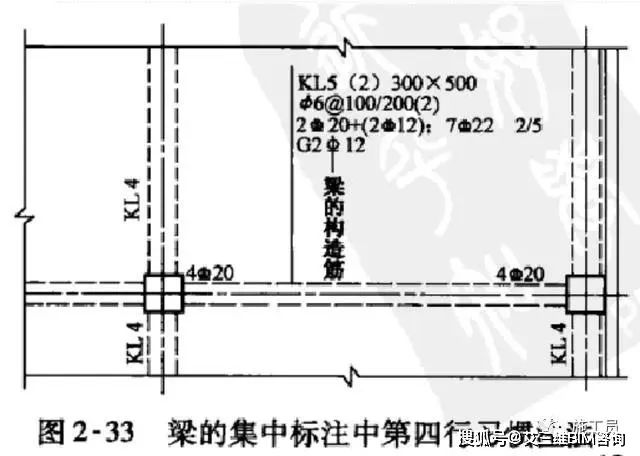

5)梁侧面纵向构造钢筋或受扭钢筋

侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置； 受扭钢筋包括纵筋和箍筋，受扭纵筋要求沿梁的截面四个边均匀布置，因此当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭纵筋以后就不再需要布置侧向构造钢筋。

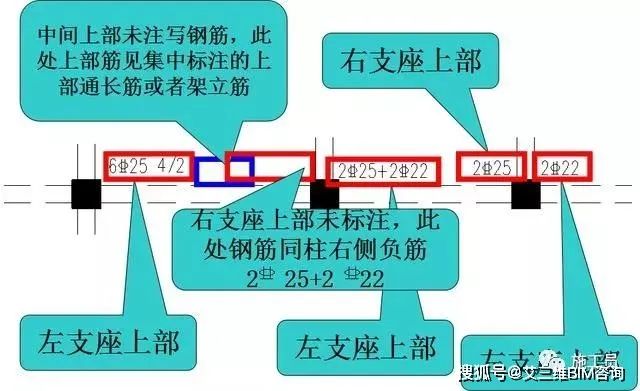

原位标注

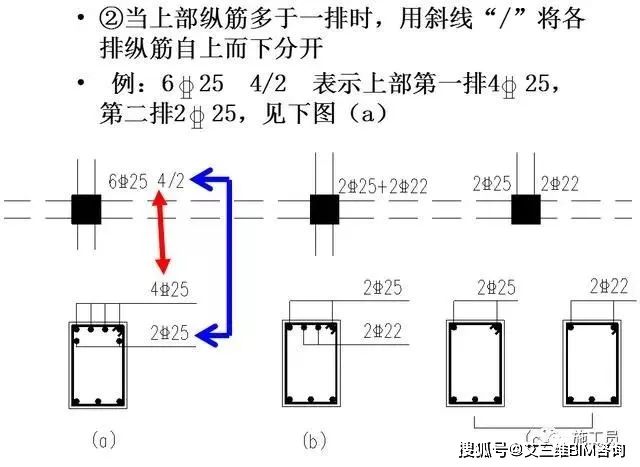

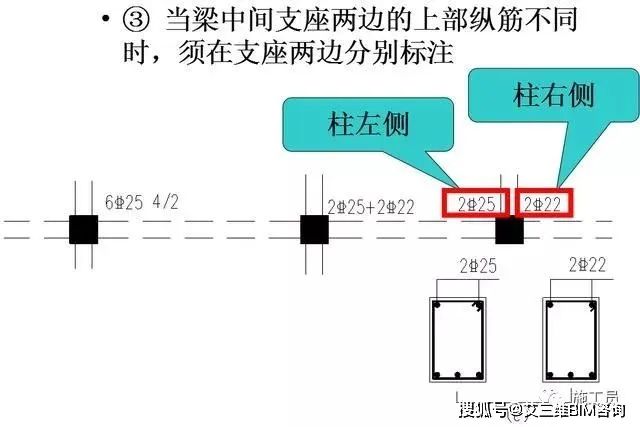

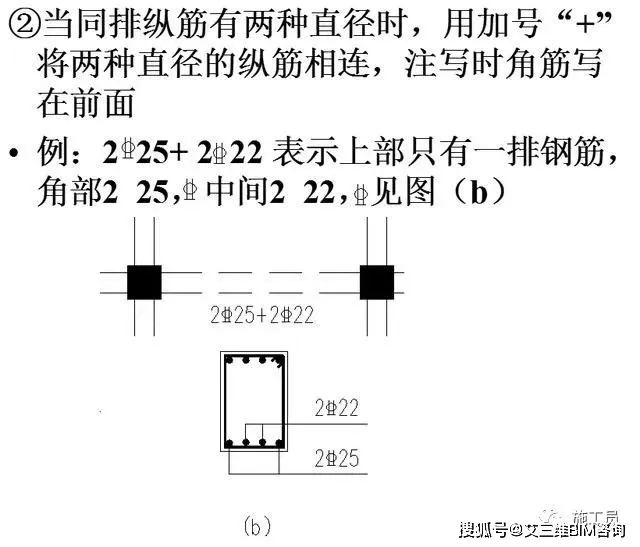

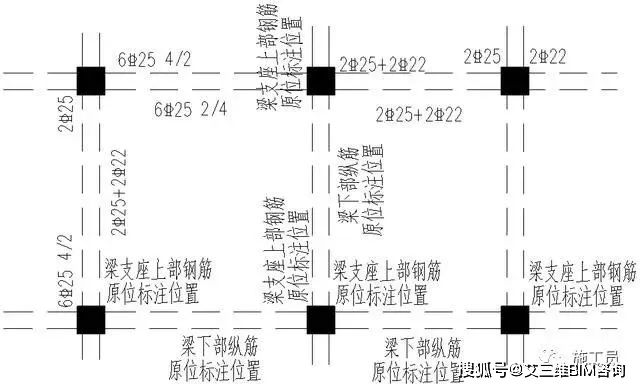

① 上部纵筋标注在梁上部相应位置(两个支座、跨中)，如果支座两侧梁上部钢筋相同，可只在一侧标注

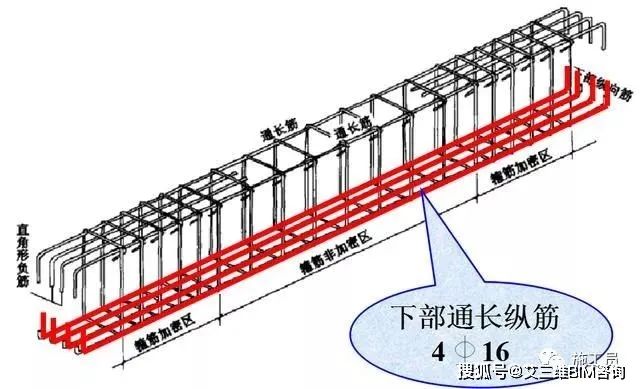

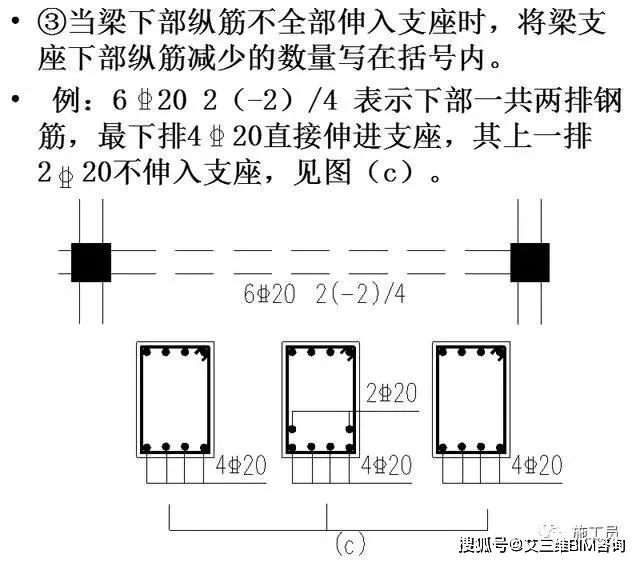

4) 梁下部纵筋

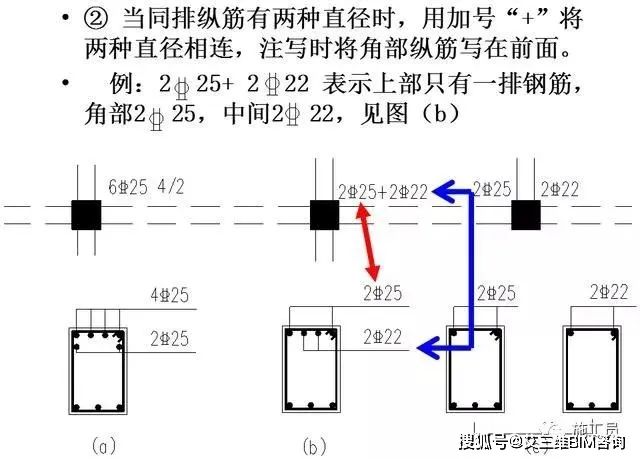

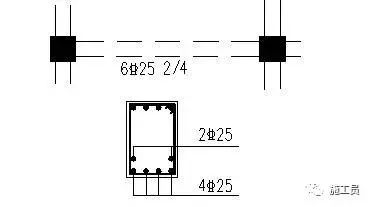

①注写在梁下部跨中位置 ②当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开 例：6 25 2/4 表示下部两排钢筋， 最下排4 25，其上一排2 25，见图(a)
