地图在古代早已显示出它的重要作用了。那么地图在现代战争中的作用又如何呢?现代战争，各军兵种协同作战，战场范围广阔，战争的突然性和破坏性增大，情况复杂多变，组织指挥复杂，对地图的依赖性更大，地图成了军队组织指挥作战必不可少的工具。经验证明，指挥员如能正确地利用地图，就能顺利地完成战斗任务，如不能正确地利用地图，将会功亏一篑。而在我们日常户外活动中，地图也是野外活动、生存的好帮手。上一集我们主要讲解了第一部分：地形图知识(学了军事地图也会看)定向运动及野外生存入门技巧3

今天我们将会讲解地图中的地貌(等高线地图)判定知识，等高线地形图在日常生活、生产建设、国防军事中具有重要作用，通过判读能掌握大量信息．读某地等高线(米)地形图。各种地图的用途不一样，其分类很多，在户外领域中，我们用的最多的是等高线地图，定向越野使用的专业地图也是等高线地图。这是因为在卫星地图、交通地图之中，我们只能知道哪里是山地，却很难看出具体的海拔落差以及坡度的缓急。这就是为什么我们选择等高线地图的原因。

地貌判读

地貌和水系一起构成图上其他要素的自然基础。地图上表示地貌 的方法很多，主要有等高线法、晕翁法、晕渲法、分层高色法、写景法及组合法(如等高线加晕渲)等。

等高线法，是现代地图表示地貌的基本方法。它虽然缺乏立体效 果，但能科学地反映地面起伙状况及其特性，能量测或判定地面点的高程、高差，斜面的坡度，两点通视程度和求取遮蔽度。

一、等高线显示地貌

1 . 等高线显示地貌的原理

等高线是由地面上高程相等的各点连接而成的曲线。假想把一座 山从底到顶按相等的高度一层层水平切开，这样，在山的表面就出现许多大小不同的截口线，再把这些截口线垂直投影到同一平面上，便形成一圈套一圈的曲线图形，因为同一条曲线上各点的高程都相等， 所以叫等高线。 地图戟是根据这个 原理显示地貌 的。如图 4 - 9。

2 . 等高线显示地貌的特点

(1)) 图上每一条等高线都表示 实地的一定高度， 在同一条等 高线上各点的高程相等，旬条等高线都是闭合曲线。

(2)) 在同一幅地图上， 等高线 多的山高， 等高线少的山低； 凹地则与此相反。

( 3) 在同一幅地图上， 等高线间隔大的坡度缓， 间隔小的坡度陡。

(4 ) 图上等高线的弯曲形状与相应实地地貌 相似。

3 . 等高距的规定

相邻两等高线水平截面的垂直距离叫等高距。它指的是两相邻等高线间的高差。从等高线显示地貌原理可知：等高距愈小，同一幅图 上等高线愈多、愈密，图面愈不清晰，但地貌显示愈详细；等高距愈 大， 等高线 愈少、愈桸疏， 图面愈清 晰， 但地貌显 示愈简略， 如图 4- 10。 为兼顾 地貌显示 较详细和 图面清晰易读两方 面， 对等高距作如 一下规定： 地 面坡度 4。5 时， 相邻 两基本 等 高线 在 图上 的间隔为0. 2mm ， 两等高线同的高差 为基本等高距，也叫规定等 高距。确定基本等高距公式 为：

等高距＝ 0 . 2mmX 比例尺分母在地形复杂、等高线过 密地区， 基本等高距扩大 1倍。

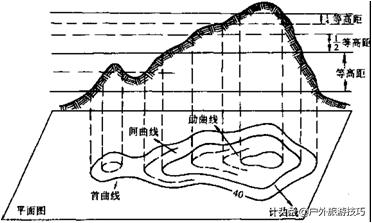

4. 等高线的种类和作用 等高线按其作用不同分

为四种 ， 如图 4 - 11。

( 1) 基本等高线， 又称 首曲线，是按规定的等高距 由平均海水面起算而测绘的 实线， 线粗 0 .1mm, 用 以显示地貌的基本形态。如在 1: 5 万图上的首曲线， 依次 为10m、20m、3 0m........

(2)) 加粗等高线， 又称计曲线， 规定从高程起算 面起 ， 旬隔4 条首曲线(即 5 倍等高距的首曲线) 加粗 的一条粗实线 ， 线粗 0. 2mm,用以数计图上等高线和判读高程。 如在 1 :5 万图上的计曲线， 依次为 50m、100m、150m······

(3)半距等高线， 又称间曲线， 是按 112 等高距描绘的细长虚 线， 线粗 0 . 1mm , 用以显示首曲线不能显示的局部地貌 ， 如小山顶、阶坡或鞍部等。

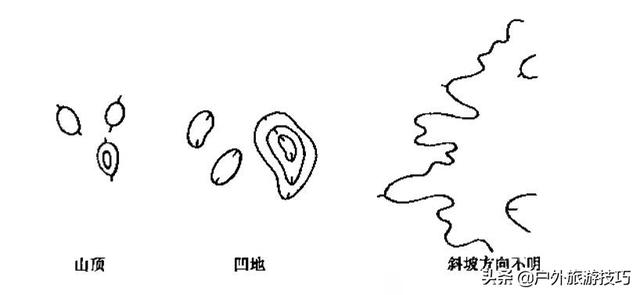

(4 ) 辅助等高线， 又称助曲线， 是按 1/ 4 等高距描绘的细短虚 线， 线粗 0.1mm, 用以显示间曲线仍不能显示的局部地貌。间曲线和助曲线共用于局部地区，显示局部地貌，所以它不像首曲线那样一定要旬条闭合。除表示山顶和凹地的曲线要闭合外，表
