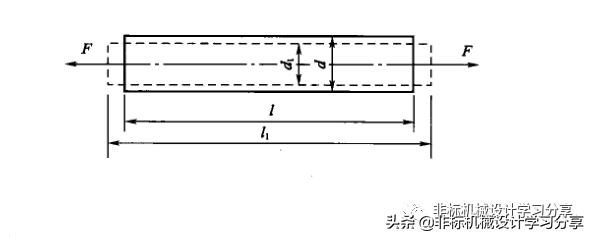

轴向拉伸:
杆件沿轴线方向的变形称为轴向变形或纵向变形,垂直于轴线方向的变形称为横向变形。
![3e79cec31f1668321dd176ea30e8bc82.png](https://img-blog.csdnimg.cn/img_convert/3e79cec31f1668321dd176ea30e8bc82.png)
杆的纵向绝对变形△l和横向绝对变形△d的计算公式:
![e4c17bcd9d4c52059f8164fac5b404a6.png](https://img-blog.csdnimg.cn/img_convert/e4c17bcd9d4c52059f8164fac5b404a6.png)
杆件变形程度的衡量方法:
为了准确地反映变形程度,用单位长度内杆的变形及线应变来度量。
纵向线应变:
![7d79e8423e4c9f0c5d041c92bd430573.png](https://img-blog.csdnimg.cn/img_convert/7d79e8423e4c9f0c5d041c92bd430573.png)
横向线应变:
![1e5cde2256a90364ad3c93ca9198cf7f.png](https://img-blog.csdnimg.cn/img_convert/1e5cde2256a90364ad3c93ca9198cf7f.png)
线应变的符号规定:
线应变的符号以伸长为正,缩短为负。线应变没有量纲。
材料的泊松比:

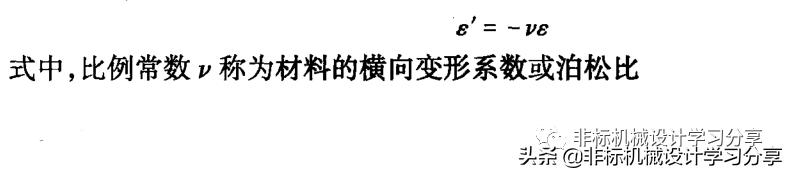

当材料在线弹性范围内时,横向线应变和纵向线应变满足如下关系:
![1eef5832100710e328e6aee9f3c5b849.png](https://img-blog.csdnimg.cn/img_convert/1eef5832100710e328e6aee9f3c5b849.png)
弹性模量E:
(1)正应力与纵向线应变之间的关系:

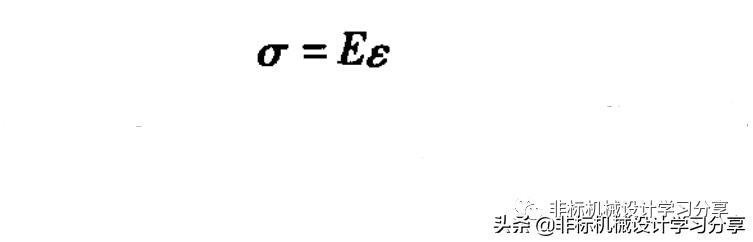

在材料线弹性范围内,正应力σ与相应的纵向线应变ε成正比,即:
![91ae1fa1642db3fba18e6918df20154d.png](https://img-blog.csdnimg.cn/img_convert/91ae1fa1642db3fba18e6918df20154d.png)
注:上式称为胡克定律。
胡克定律的另一种表达式:
![38b582ec6cc64e8e1212ae95ad2fb750.png](https://img-blog.csdnimg.cn/img_convert/38b582ec6cc64e8e1212ae95ad2fb750.png)
式中:
△l为杆的绝对变形,FN为轴力;l为杆长,A为横截面面积,E为材料的弹性模量。
注:由上式可知,当EA越大时,杆件的变形越小,EA值反映了杆件抵抗拉(压)变形的能力,称为杆件的抗拉(压)刚度。

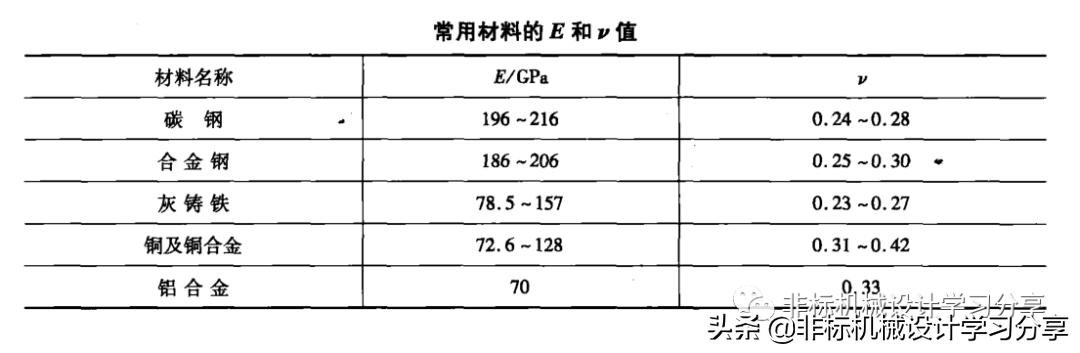

![d06ded896b8edfb0580218bb347d3d46.png](https://img-blog.csdnimg.cn/img_convert/d06ded896b8edfb0580218bb347d3d46.png)
例1:

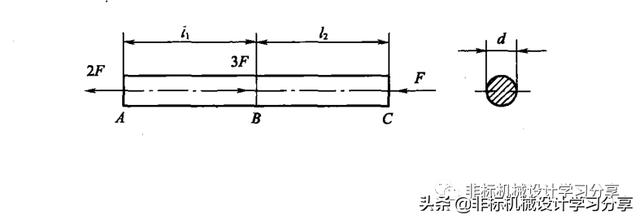

如下图所示,某活塞杆可简化为等直杆,横截面为圆形,已知d=10mm,l1=l2=100mm,F=5kN,材料为45钢,其弹性模量E=210GPa,试求杆的总伸长量。
![ed00e23a07860138a415fa388df4da84.png](https://img-blog.csdnimg.cn/img_convert/ed00e23a07860138a415fa388df4da84.png)
解:

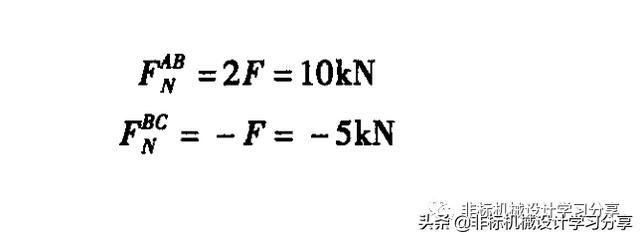

1)计算各段轴力。
![f3f6a3f837f43306e8d6075bfc028ac2.png](https://img-blog.csdnimg.cn/img_convert/f3f6a3f837f43306e8d6075bfc028ac2.png)
2)计算各段杆的变形量。
![c120807d7455a49aa6ab0a37553a8670.png](https://img-blog.csdnimg.cn/img_convert/c120807d7455a49aa6ab0a37553a8670.png)
3)计算杆的总伸长量。
![5103aa4f40a1cc3786c9f821cd365e06.png](https://img-blog.csdnimg.cn/img_convert/5103aa4f40a1cc3786c9f821cd365e06.png)
