笔记本电脑识别不出显示器_BenQ显示器菊花链简介

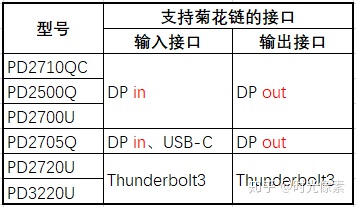

一，目前支持菊花链机型的接口对照表：

二，注意事项：

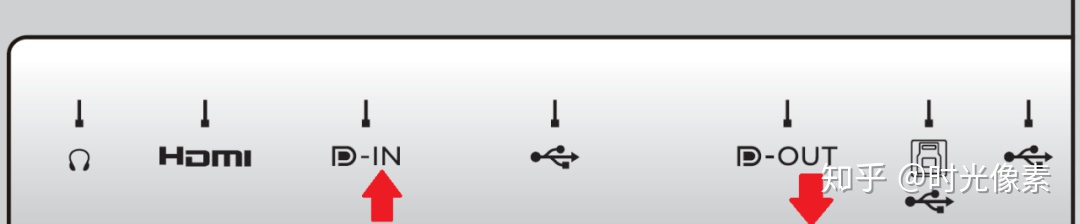

1，注意区分DP in和DP out接口(如上图红箭头所示)，DP的输入和输出如果接反了，显示器则无显示。
2，上表中各型号显示器输入接口如果用HDMI，则不支持菊花链输出；用miniDP输入，支持DP out菊花链。
3，PD2710QC的底座接口不支持菊花链，屏幕背部接口支持。

4，和电脑相连的第一台显示器，其DP in的输入可以是DP to DP线、mini DP to DP线、USB-C to DP线。（例如：电脑只有USB-C接口，需用PD2700U进行菊花链，可用USB-C to DP直通线连电脑和第一台显示器。）

5，台式机、笔记本均可连菊花链。串连的显示器连接数量和各屏所能达到的分辨率，根据显卡性能而有所不同。如果电脑输出信号有经过扩展坞或转接器转接，信号带宽会有所降低。

6，MacOS仅在Thunderbolt3接口时支持菊花链（以目前macOS10.15.4+PD3220U/PD2720U为例）。

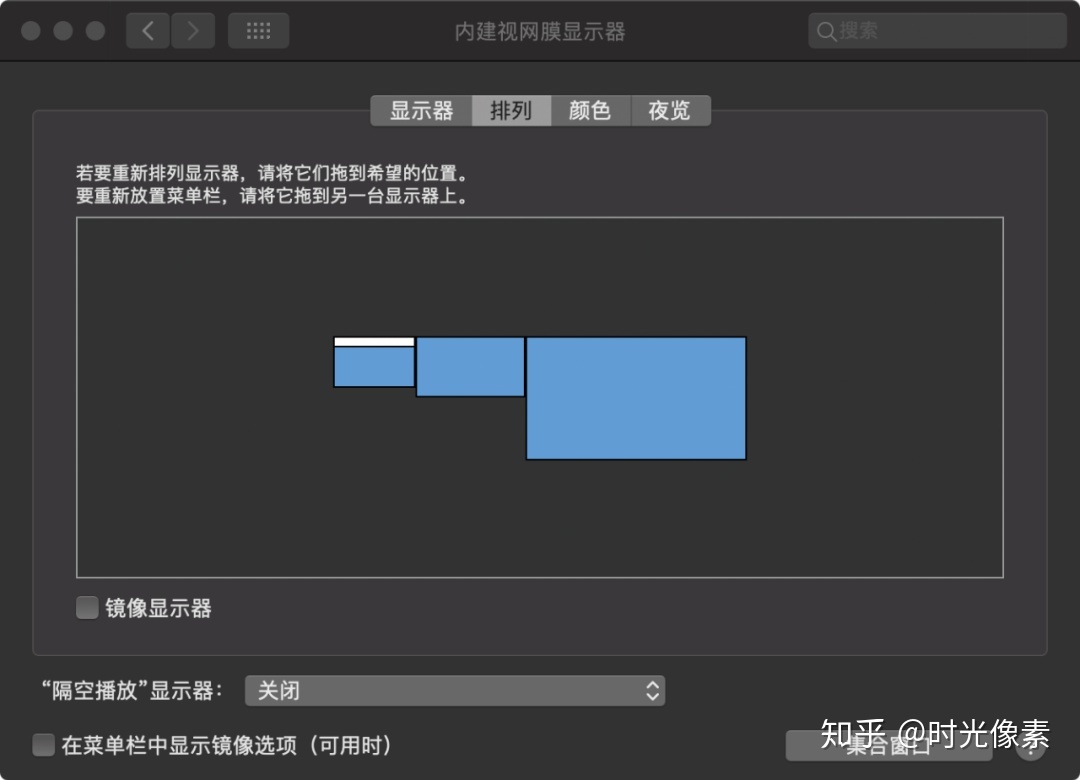

7，MacOS或Win10下，组菊花链成功时，所有正在显示的屏幕都应能够被系统识别到。

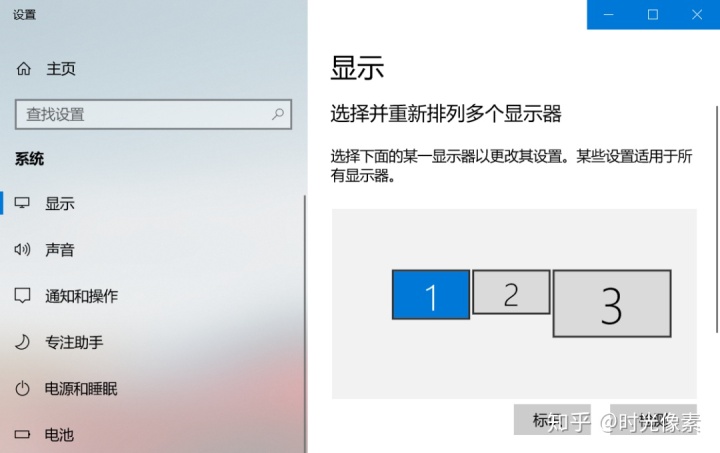

（如下图，笔记本和外接串连的两个屏幕都菊花链显示时，系统可以识别到3个显示器）

三，菊花链连接示例：

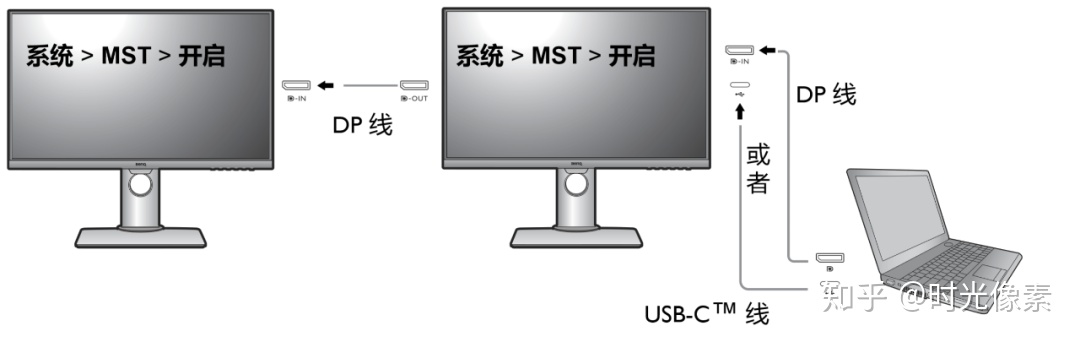

1，PD2705Q：

使用 USB-C / DP 线连好后，进行设置：（OSD 菜单仅在屏幕正常显示后才能进行设置）

（1）进入显示器的OSD菜单>系统 >OSD设置> MST > 开启（DisplayPort版本自动切为1.4，无需再手动选择）。

（2）当用USB-C连电脑时，需进入显示器的OSD菜单>系统 >USB-C唤醒 >开启（开启后，显示器待机时继续给笔记本电脑供电）。

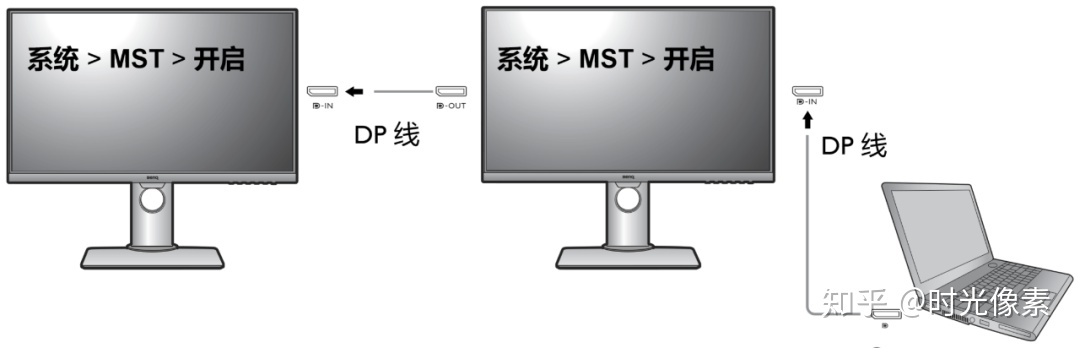

2，PD2700U/PD2500Q/PD2710QC：

DP线连好后，进行设置：（OSD 菜单仅在屏幕正常显示后才能进行设置）

（1）进入显示器的OSD菜单>系统 >OSD设置> MST > 开启。

（2）进入显示器的OSD菜单>系统 >DisplayPort>选择1.2或以上。

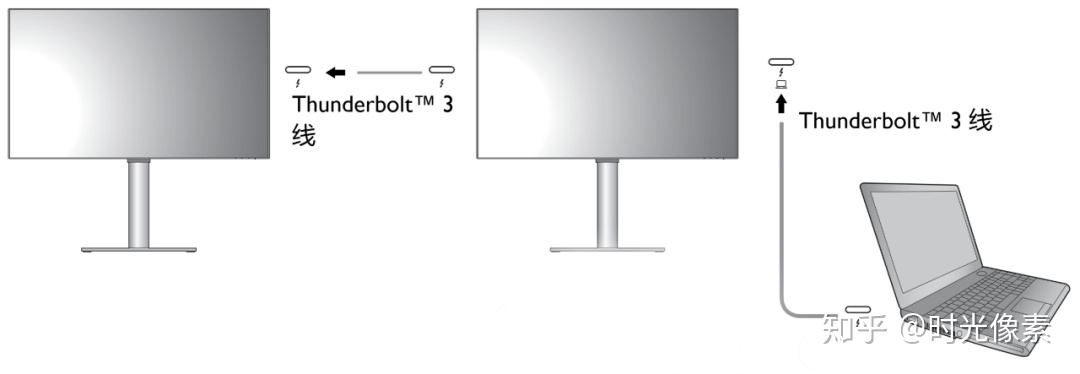

3，PD3220U/PD2720U：

使用 Thunderbolt3 线依次连好即可，无需在显示器菜单做其它设置。

电脑连到显示器上有电脑图标的Thunderbolt3 端口

(1)有电脑图标的Thunderbolt3端口可向笔记本电脑供电，功率输出最高达 85W (PD3220U) 或 65W (PD2720U) ；

(2)无电脑图标的Thunderbolt3接口输出功率最高15W (PD3220U/PD2720U)。

END
