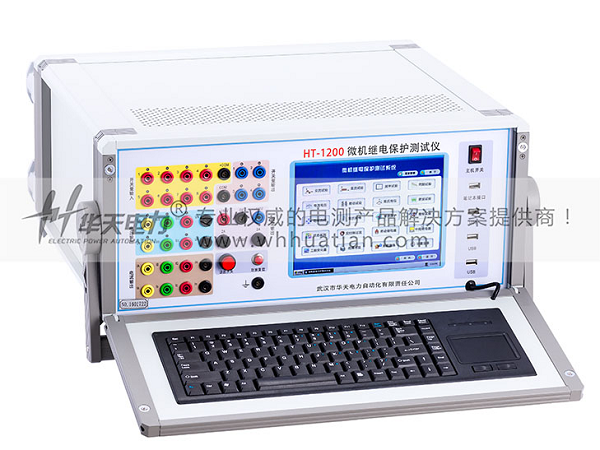

微机继电保护测试仪(又称继电保护测试仪)内部的交直流电压、电流源采用了新电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到先进水平。该继电保护校验仪具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首要选择设备。

微机继电保护测试仪测试继电器的种类：电流继电器，电压继电器，重合闸继电器，中间继电器，差动继电器等。

本微机继电保护测试仪配有定值输出可单独作电压源。

采用数码显示，读数直观。

结构紧凑，体积轻巧，便于携带，搬运。

现场做继电保护试验时,不知道如何操作,操作过程中,遇到故障不知道如何解决,不知道如何接线和操作顺序时等等,这些问题都是继保工作需要知道的！

微机继电保护测试仪开机步骤我们来看看究竟怎么做：

1.首先将测试仪电源线插入AC220V电源插座上，开启主机电源，工控机启动Windows操作系统，启动完毕后，主机自动进入测试仪软件主界面。

2.然后开启功放电源开关，接好电流、电压回路，有必要也要接好开入量，选择相应软件模块进行试验。

注意事项：

①当连接电流回路时，可能会出现打火现象，这是正常的，不必担心。电流回路有20V左右的直流电压。当回路短接后，此电压自动消失。如果想不出现打火现象，可关闭功放电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避免出现打火现象。

②检查接线是否正确。当电流开路指示灯亮起红灯时，说明该相电流回路接线有误；当电压短路指示灯亮起红灯时，说明该相电压回路接线有误。电压短路指示灯是不能自行恢复正常的。当电压回路排除故障后，应关闭功放电源，暂停20秒后再开启功放电源，这时，电压短路灯没有亮起红灯，则说明接线正确。
