方钢管弹性模量计算方式_水锤计算示例

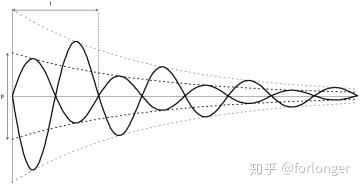

水锤指管路中压力改变时产生的动态压力波动现象，压力波沿管道传播，速度不超过声音在该介质中传播速度，如下图所示：

压力波速度计算公式为：

其中K为管道中介质的体积弹性模量，Pa，一般对于水K值为2.19x109 Pa;

ρ为介质密度，kg/m3，水为1000kg/m3;

t为管道壁厚，mm；di为管道内径，mm；

由水锤引起的压力变化量为：

其中ΔV是指介质流速的变化，对于阀门关闭引起的水锤来说，ΔV等于运行流速；

---

假定管道口径DN250， 以某种钢管为例，尺寸为273x6.8mm，碳钢弹性模量为2x1011Pa；则碳钢管内水锤压力波速度为Vw=1243m/s，假定运行时介质流速2m/s，则ΔP=24.8bar，发生水锤时阀门承受压力为P+ΔP，其中P为工作压力。

而对于玻璃钢管道，FRP弹性模量典型值为2x1010 Pa，经计算Vw≈650m/s，ΔP=13.0bar；

对于塑料管道，以PP-H为例，Vw≈144m/s，ΔP=2.9bar。

可见钢管内水锤的压力远远大于塑料管。
